PCN
Pfostenhalter

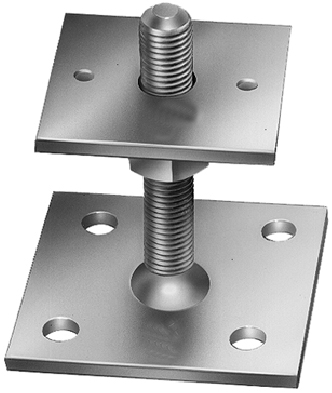

Die PCN70-R und PCN80-R Pfostenhalter sind höhenverstellbar und können so Unebenheiten in der Höhe ausgleichen.
Nutzungsklasse 3
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten
Abmessungen
Abmessungen und charakteristische Werte
| Artikel | Abmessungen und charakteristische Werte [mm] | Löcher obere Platte | Löcher in der Fußplatte | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t1 | t2 | Ø5,5 [mm] | Ø9 [mm] | Ø12 [mm] | |
| PCN70-R *) | 70 | 70 | 90 | 90 | 30-100 | 16 | 6 | 5 | 2 | - | 4 |
| PCN80-R **) | 80 | 80 | 100 | 140 | 40-200 | 20 | 8 | 8 | - | 4 | 4 |
PCN70: 1 Mutter
PCN80: 2 Muttern
