Holzverbinder
Design Series
SAEPB

Balkenschuh schwarz lackiert

Balkenschuhe werden für den Anschluss von Nebenträger an Hauptträger oder an Stützen verwendet.

Technisches Datenblatt
CE Kennzeichnung
ETA
Nutzungsklasse 3
Außen
Stahl RAL 9005

Produkt-Details

Bilder

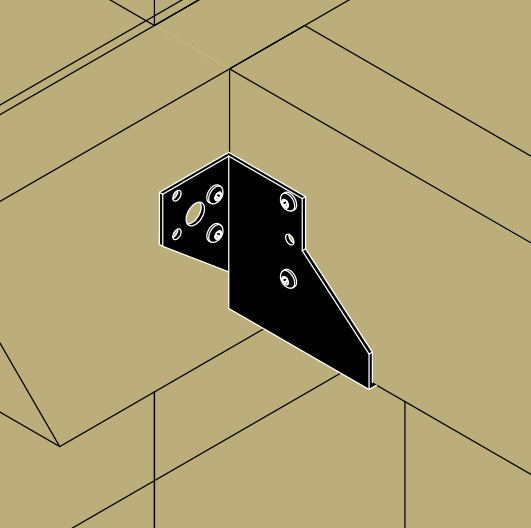

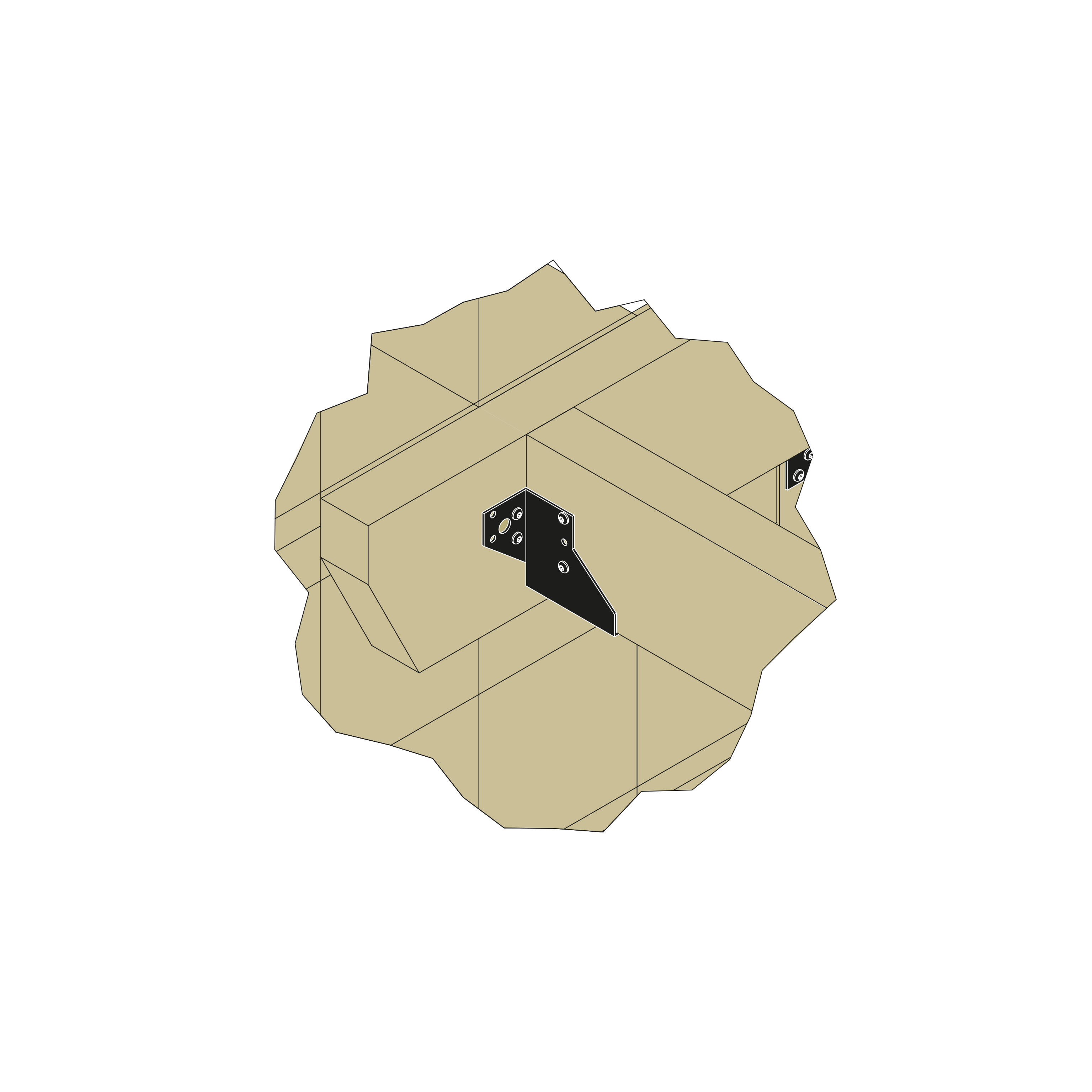

SAEPB situation.jpg

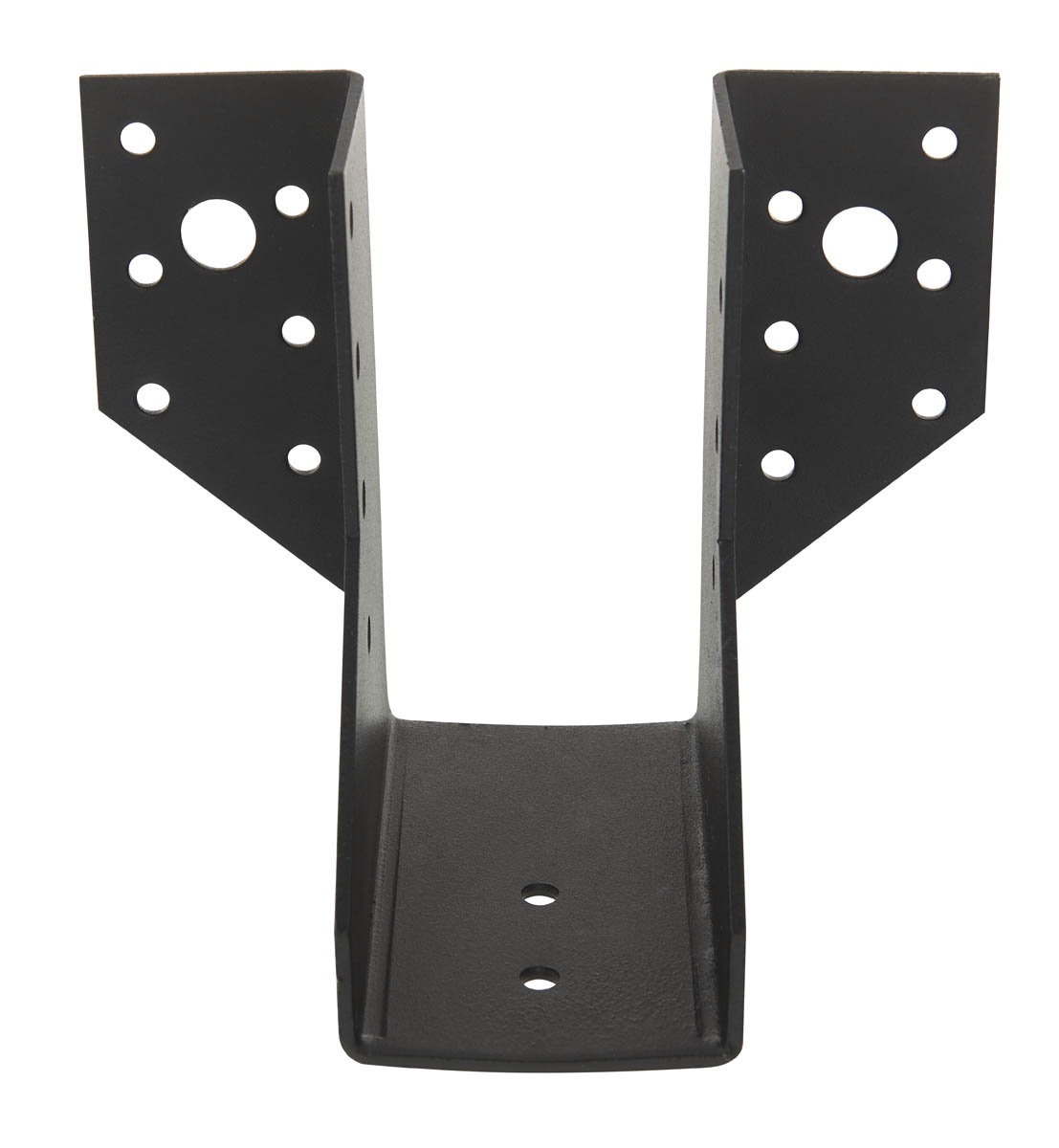

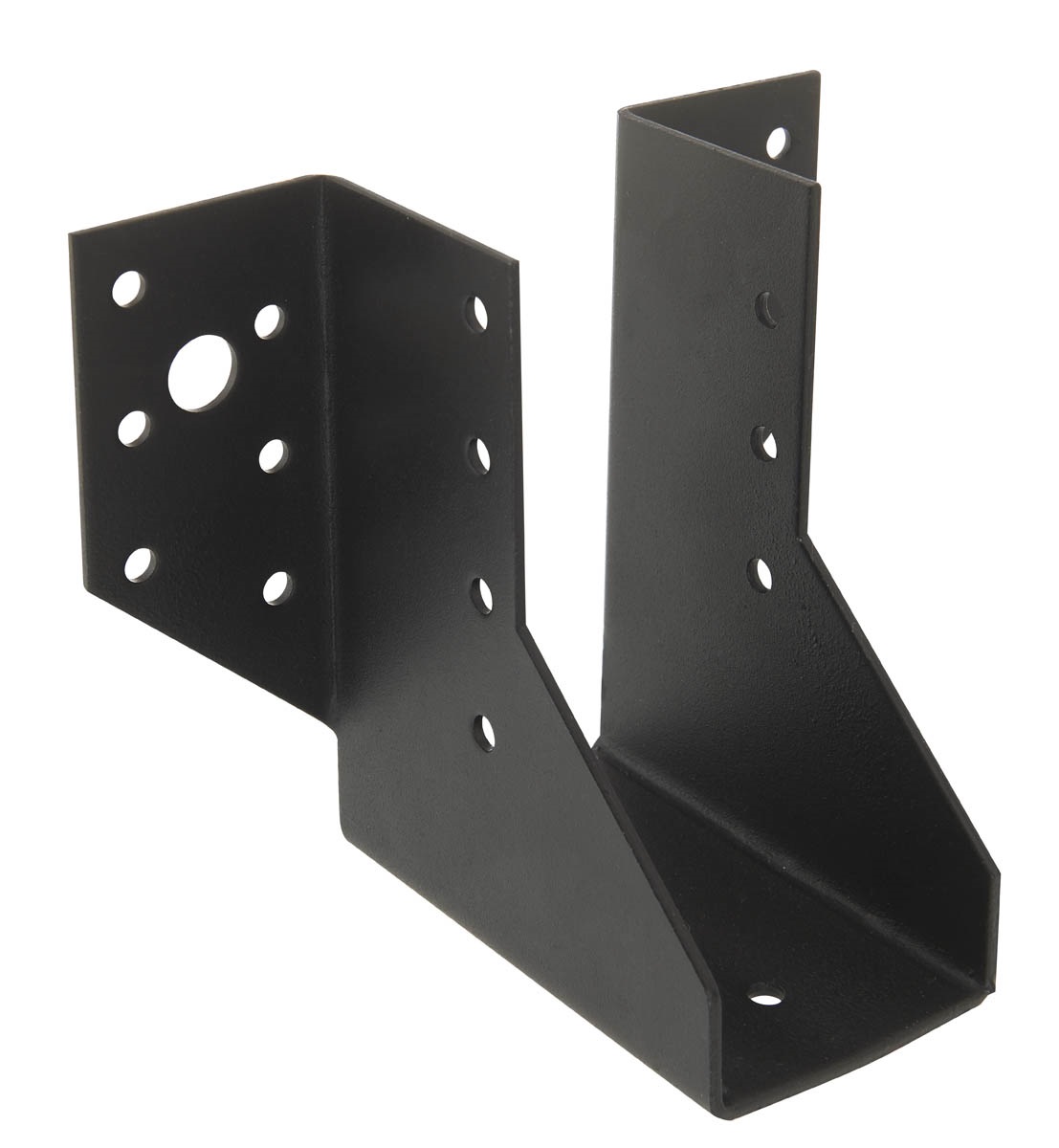

SAE250PB face.jpg

Eigenschaften

Material

Stahlqualität:

  • S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

  • 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
  • Pulverbeschichtung aus Polyester-Pulverlacken RAL9005

Vorteile

  • Einfach und schnell zu montieren
  • Elegante und moderne Optik
  • Doppelter Schutz durch Verzinken und Lackierung
  • Vielfältige Einsatzmöglichkeiten

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzwerkstoffe, Beton, Stahl

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

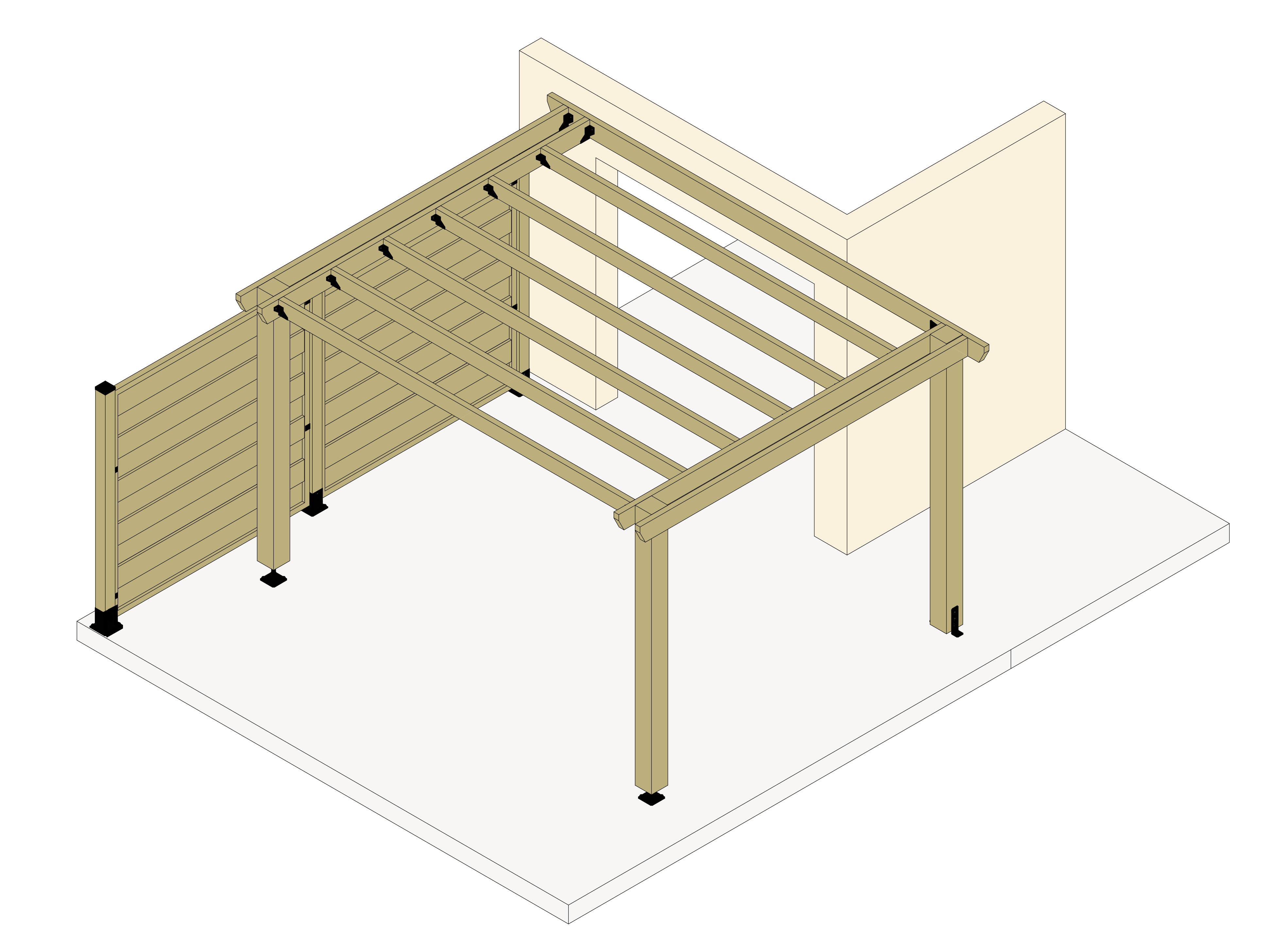

Anwendungsbereich

Nebenträger an Hauptträger

Technische Daten

Abmessungen


Abmessungen

Artikel Abmessung [mm] Löcher im Hauptträger Löcher im Nebenträger
A B C D F t Ø5 Ø13 Ø5
SAE200/46/2PB46778441.5862825
SAE250/46/2PB461028441.58621227

Charakteristische Werte der Tragfähigkeiten - Holz an Holz - Vollausnagelung

Artikel Verbindungsmittel Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1.k R2.k R3.k R4.k
Anzahl Anzahl CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB
SAE200/46/2PB856.5412.9
SAE250/46/2PB12710.47.21.74.4

Charakteristische Werte der Tragfähigkeiten - Holz an Holz - Teilausnagelung

Artikel Verbindungsmittel Charakt. Werte der Tragfähigkeit - Holz C24 [kN]
Hauptträger Nebenträger R1.k R2.k R3.k R4.k
Anzahl Anzahl CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB
SAE200/46/2PB443.92.10.51.5
SAE250/46/2PB646.32.90.92.2

Die in der Tabelle angegebenen Werte gelten für Balken-an-Balken- und Balken-an-Stützen-Anschlüsse, unter Verwendung der jeweiligen Nagelbilder, siehe ETA-06/0270.

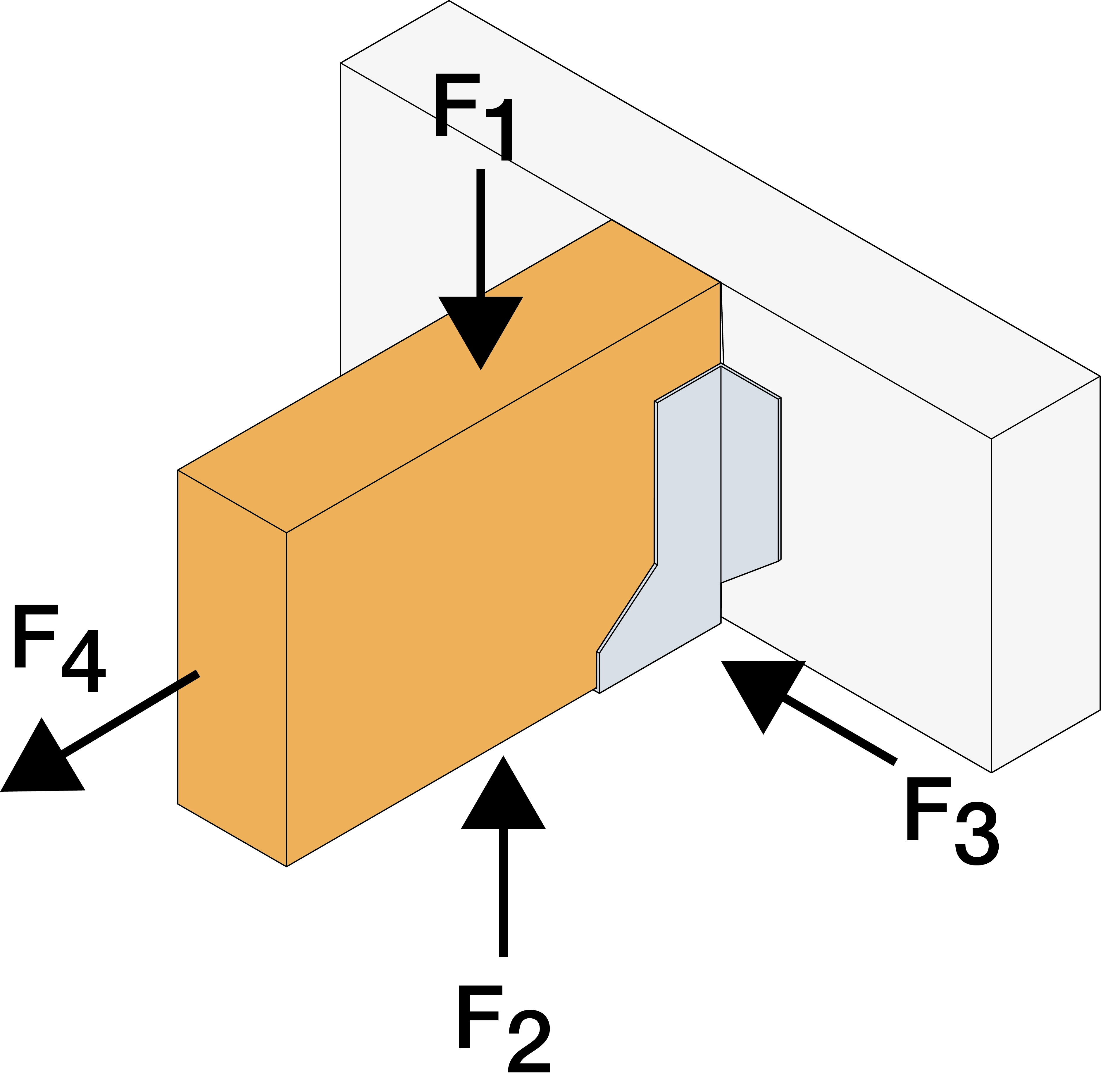

Charakteristische Werte der Tragfähigkeiten - Holz an Beton

Artikel Verbindungsmittel Charakt. Werte der Tragfähigkeit - Holz C24 [kN]
Hauptträger Nebenträger R1.k R2.k R3.k R4.k
Anzahl Typ Anzahl Typ CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB CSA5.0x35PB
SAE200/46/2PB2Ø10*5CSA**12.89.22.85
SAE250/46/2PB2Ø10*7CSA**16.512.83.85

* Geeignete Bolzenanker finden Sie in der Simpson Strong-Tie-Produktreihe für Befestigungsmittel. Typische Ankerlösungen sind je nach Betontyp, Abstand und Kantenabständen BOAXII, WA, VT-HP. Die Werte in dieser Tabelle gelten für eine Installation in der Mitte einer Betonplatte.

Die Bemessung der Verankerung im Beton ist separat zu führen (unsere kostenlose Software Anchor Designer steht auf unserer Website zum Download zur Verfügung).

** CSA5,0x35PB


Installation

Installation

Befestigungsmittel

  • Unsere CSA5.0x35PB-Verbinderschrauben sind optisch angepasst, da ebenfalls schwarz lackiert.
SAEPB situation - clouage total sur bois.png
SAEPB Befestigung an Holz - Vollausnagelung

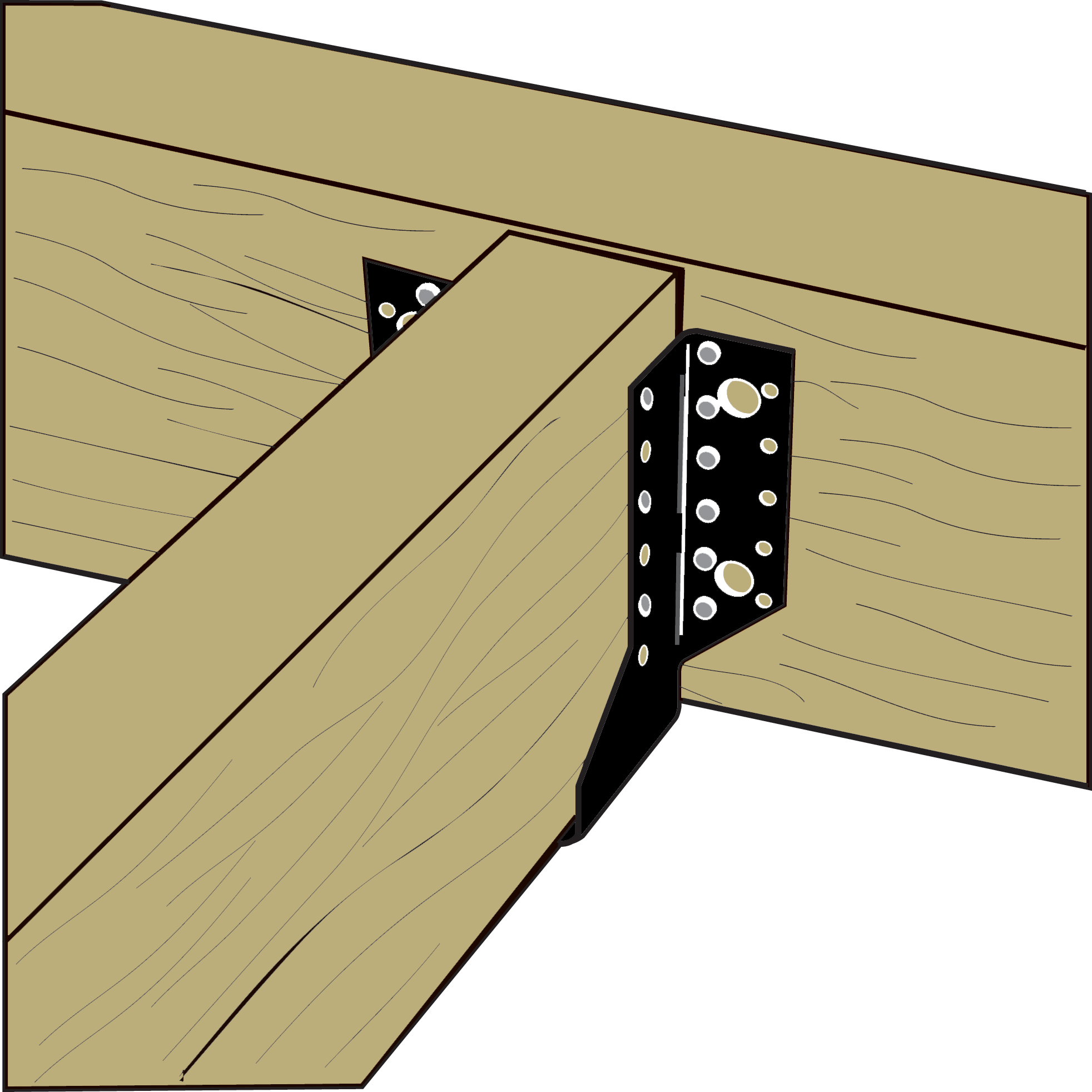

SAEPB situation - clouage partiel sur bois.png
SAEPB Befestigung an Holz - Teilausnagelung

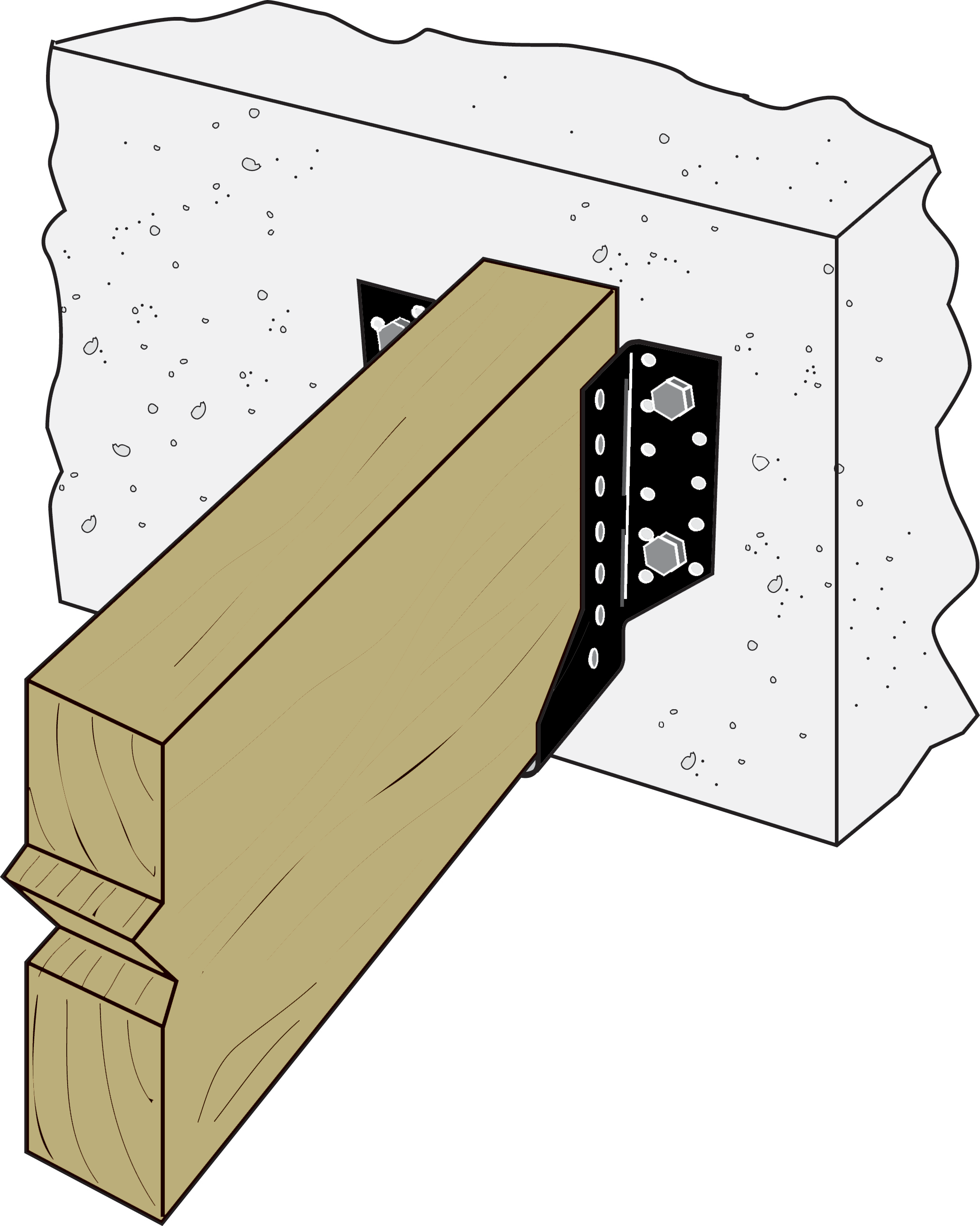

SAEPB situation - béton ou acier.png
SAEPB Befestigung an Beton

Eignungsnachweise

Technische Bewertung (ETA)

eta-060270-sst-rev-9-2024.pdf (14.09 MB)
