BNK

Bandanschluss

Zur sicheren Befestigung des Zugbandes.

Technisches Datenblatt
CE Kennzeichnung
ETA
Nutzungsklasse 2
Galvanisch verzinkter Stahl Z275

Produkt-Details

Bilder


Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

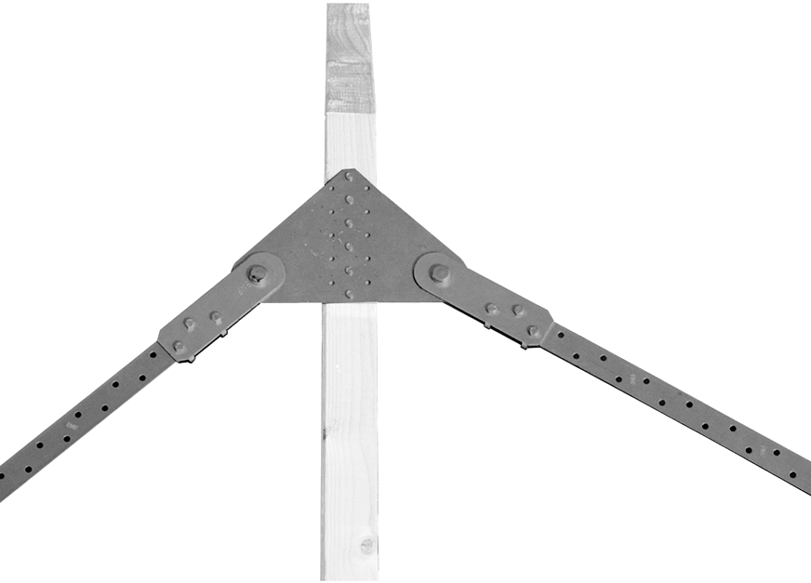

  • Treffen zwei Windrispenbänder aus benachbarten Feldern am First zusammen, können die doppelseitigen BNK Bandanschlüsse verwendet werden.
  • Die Anbindung an die Windrispenbänder erfolgt mit den BNSP oder BNKK Anschlussverbindern.

Anwendung

Anwendungsbereich

  • Zum Anschluss von Windrispenbändern.

Technische Daten

Abmessungen


Abmessung

Artikel Abmessungen [mm] Huller overside
A B t Ø Anzahl
BNK40/60-B29019025 + 2113 + 2

Tragfähigkeiten - 16 x CNA3.1x40

Table "Tragfähigkeiten - 16 x CNA3.1x40" cannot be displayed : no references available.

Tragfähigkeiten - 6 x CNA3.1x40

Table "Tragfähigkeiten - 6 x CNA3.1x40" cannot be displayed : no references available.

Tragfähigkeiten - 13 x CNA4.0x50

Artikel Lastwerte;rdi R1,k (kN) til
Tragfähigkeit; Breite; 80mm, am Anschlusswinkel;
30° 35° 40° 45° 50° 55° 60°
BNK40/60-B17.719.621.824.126.628.827.6

Tragfähigkeiten - 5 x CNA4.0x50

Artikel Lastwerte;rdi R1,k (kN) til
Tragfähigkeit; Breite; 60mm, am Anschlusswinkel;
30° 35° 40° 45° 50° 55° 60°
BNK40/60-B7.488.89.610.411.110.7

Installation

Installation

Befestigung

  • CNA4,0×L /CNA3,1xL Kammnägel
  • oder CSA5,0×L Schrauben

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e10-0440-05.pdf (146.64 KB)
de-dop-e10-0440-issue-4.pdf (98.91 KB)
de-dop-e10-0440-issue-3.pdf (42.05 KB)
de-dop-e10-0440-issue-2.pdf (27.54 KB)
fd2357d778f6680f3c20ad590942ea6d93e4206e.pdf (32.81 KB)

Technische Bewertung (ETA)

eta-10-0440-2020-11-12.pdf (3.03 MB)
eta100440-sst-roof-connectors-r4-2019.pdf (3.13 MB)
