C1 - C5

Bulldog® - Dübel, zweiseitiger Scheibendübel

Zweiseitige Bulldog®-Scheibendübel mit Zähnen aus Stahlblech werden in Verbindung mit Bolzen angewendet.

Technisches Datenblatt

CE Kennzeichnung

Nutzungsklasse 3

Außen

Galvanisch verzinkt

Produkt-Details

Bilder

Eigenschaften

Material

HC340LA gem. EN 10268
Stückverzinkt, mit einer Schichtdicke ≥ 45 µm
Für die Artikel C1-50-B ; C1-62-B ; C1-75-B gilt: Material DX51D + Z275 = ca. 20 µm Zinkschichtdicke

Vorteile

Bei zweiseitigen Scheibendübeln muss kein Kontakt zwischen Dübel und Bolzen bestehen

Anwendung

Anwendbare Materialien

Auflager:

Holz

Aufzulagerndes Bauteil:

Holz

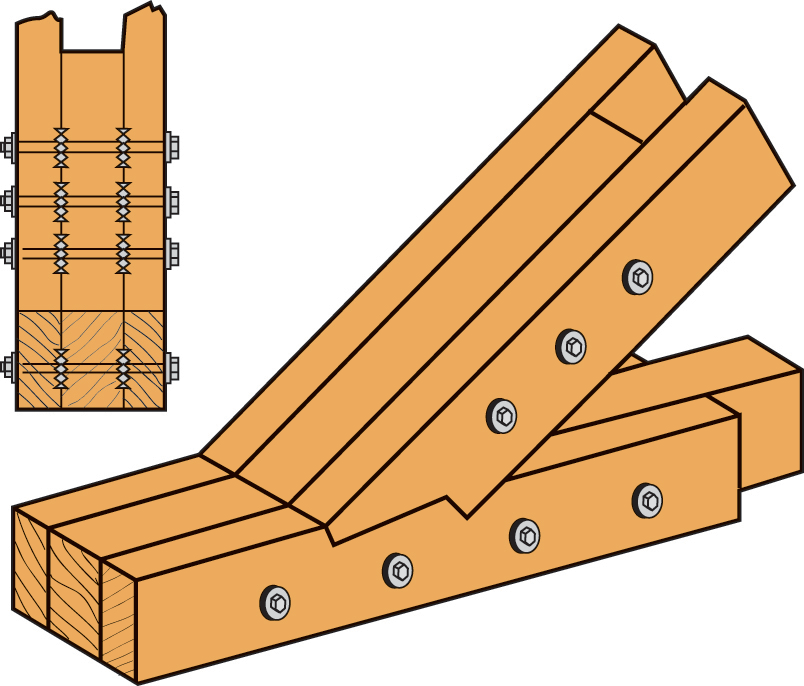

Anwendungsbereich

für Holz / Holz-Verbindungen

Technische Daten

Abmessungen

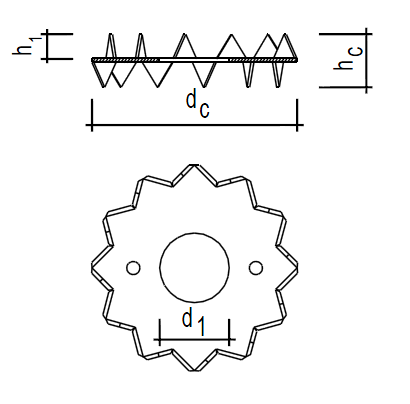

Abmessungen - Runder zweiseitiger Scheibendübel C1

Artikel	Typ	Verbinder Abmessungen [mm]					Box Quantity
		Ø		Höhe [mm]		Stärke
		Extern	Mittelloch	Zähne	Gesamt	t
		d_c	d₁	h₁	h_c	t
C1-50	C1	50	17	6	13	1	200
C1-62-B	C1	62	21	7.4	16	1.2	100
C1-75-B	C1	75	26	9.1	19.5	1.3	100
C1-50G-B	C1	50	17	6	13	1	200
C1-62G-B	C1	62	21	7.4	16	1.2	100
C1-75G-B	C1	75	26	9.1	19.5	1.3	100
C1-95G-B	C1	95	33	11.3	24	1.4	40
C1-117G-B	C1	117	48	14.3	30	1.5	25
C1-140G-B	C1	140	60	14.5	31	2	25
C1-165G-B	C1	165	70	15.5	33	2	25

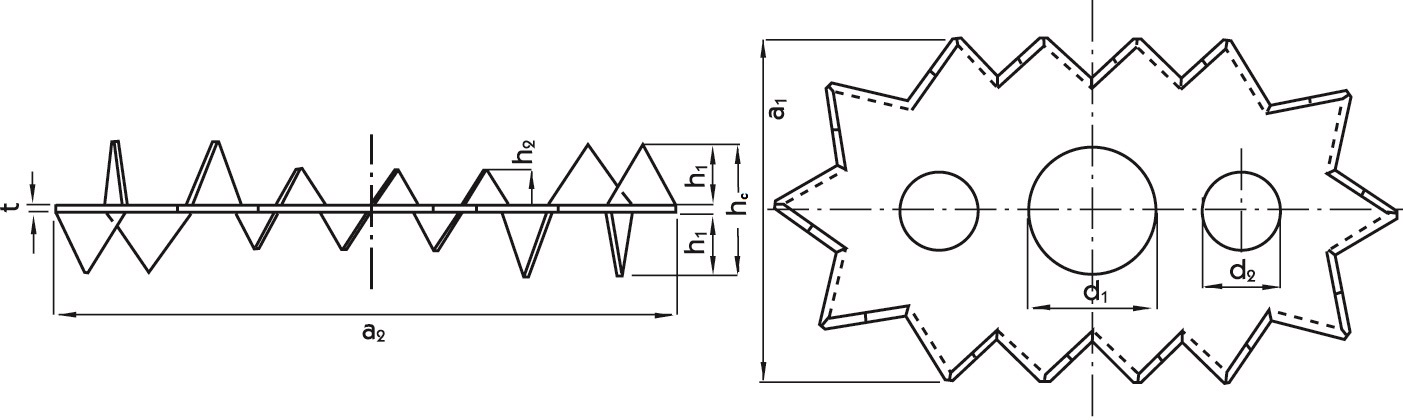

Abmessungen - Ovaler zweiseitiger Scheibendübel C3

Artikel	Typ	Verbinder Abmessungen [mm]							Box Quantity
		Ø		Höhe [mm]		Stärke	a₁ [mm]	a₂ [mm]
		Mittelloch	Seitenlöcher	Zähne	Gesamt	t
		d₁	d₂	h₁	h_c	t
C3-73/130G-B	C3	26	16	13.3	28	1.5	73	130	50

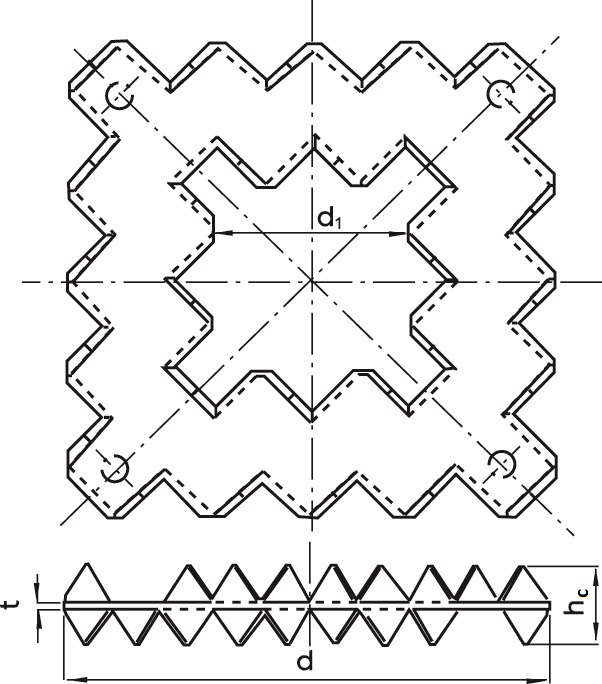

Abmessungen - Quadratischer zweiseitiger Scheibendübel C5

Artikel	Typ	Verbinder Abmessungen [mm]					Box Quantity
		Ø		Höhe [mm]		Stärke
		Extern	Mittelloch	Zähne	Gesamt	t
		d_c	d₁	h₁	h_c	t
C5-100G-B	C5	100	40	7.3	16	1.4	50
C5-130G-B	C5	130	52	9.3	20	1.5	25

Mindestabstände und charakteristische Werte

Artikel	Typ	Gewählte Holzdicke		Mindestabstände						Charakter. Schertragfähigkeit (Bolzen nicht enthalten)
		t₁ [mm]	t₂ [mm]	Abstand parallel zur Faser	Abstand senkrecht zur Faser	vom belasteten Ende	vom unbelasteten Rand	vom belasteten Rand	vom unbelasteten Rand	R_v.k [kN]
		t₁ [mm]	t₂ [mm]	a_{1 α=0&Grad;} [mm]	a₂ [mm]	a_3.t [mm]	a_{3.c α=90&Grad;} [mm]	a_{4.t α=90&Grad;} [mm]	a_4.c [mm]	R_v.k [kN]
C1-50	C1	18	30	75	60	75	75	40	30	6.3
C1-62-B	C1	23	37	93	75	93	93	50	38	8.7
C1-75-B	C1	28	46	113	90	113	113	60	45	11.6
C1-50G-B	C1	18	30	75	60	75	75	40	30	6.3
C1-62G-B	C1	23	37	93	75	93	93	50	38	8.7
C1-75G-B	C1	28	46	113	90	113	113	60	45	11.6
C1-95G-B	C1	34	57	143	114	143	143	76	57	16.6
C1-117G-B	C1	43	72	176	141	176	176	94	71	22.7
C1-140G-B	C1	44	73	210	168	210	210	112	84	29.8
C1-165G-B	C1	47	78	248	198	248	248	132	99	38.1
C3-73/130G-B	C3	40	67	146	117	146	146	78	59	17.1
C5-100G-B	C5	22	37	150	120	150	150	80	60	18
C5-130G-B	C5	28	47	195	156	195	195	104	78	26.6

Der angegebene charakteristische Quertragwiderstand pro Verbinder R_v.k wird nach den in dieser Tabelle angegebenen Mindestabständen und für die Holzqualität C24 berechnet. Diese Tragfähigkeit kann mit einer höheren Holzqualität erhöht werden (siehe k₃-Faktor nach EN1995). Diese Tragfähigkeit kann auch mit niedrigerem a_3.t verringert werden (siehe k₂ Faktor nach EN1995). Für kleinere t₁ oder t₂ Werte siehe EN1995. Der charakteristische Bolzen-Quertragwiderstand ist nicht enthalten und sollte hinzugefügt werden.

Installation

Befestigung

Je nach Dimension und Holzart bestehen verschiedene Möglichkeiten, BULLDOG in die Holzbauteile einzupressen. Vor allem bei doppelseitigen Verbindern darf nicht direkt auf die Zähne geschlagen werden. Vorraussetzung für den Einbau ist die bereits vorhandene Bohrung im Holz für den Bolzen.

Die vorgeschriebenen, verhältnismäßig großen Unterlegsscheiben werden an beiden Holzseiten platziert und nehmen den Anpressdruck auf, ohne die Holzoberfläche zu zerstören. Unter dieser Vorraussetzung können BULLDOG häufig über das Bolzendrehmoment manuell oder mit Schlagschraubern eingepresst werden.

Bei größeren Durchmessern oder mehrschnittigen Verbindungen ist jedoch hydraulisches Einpresswerkzeug von Vorteil.
