SITW

Dämmscheiben

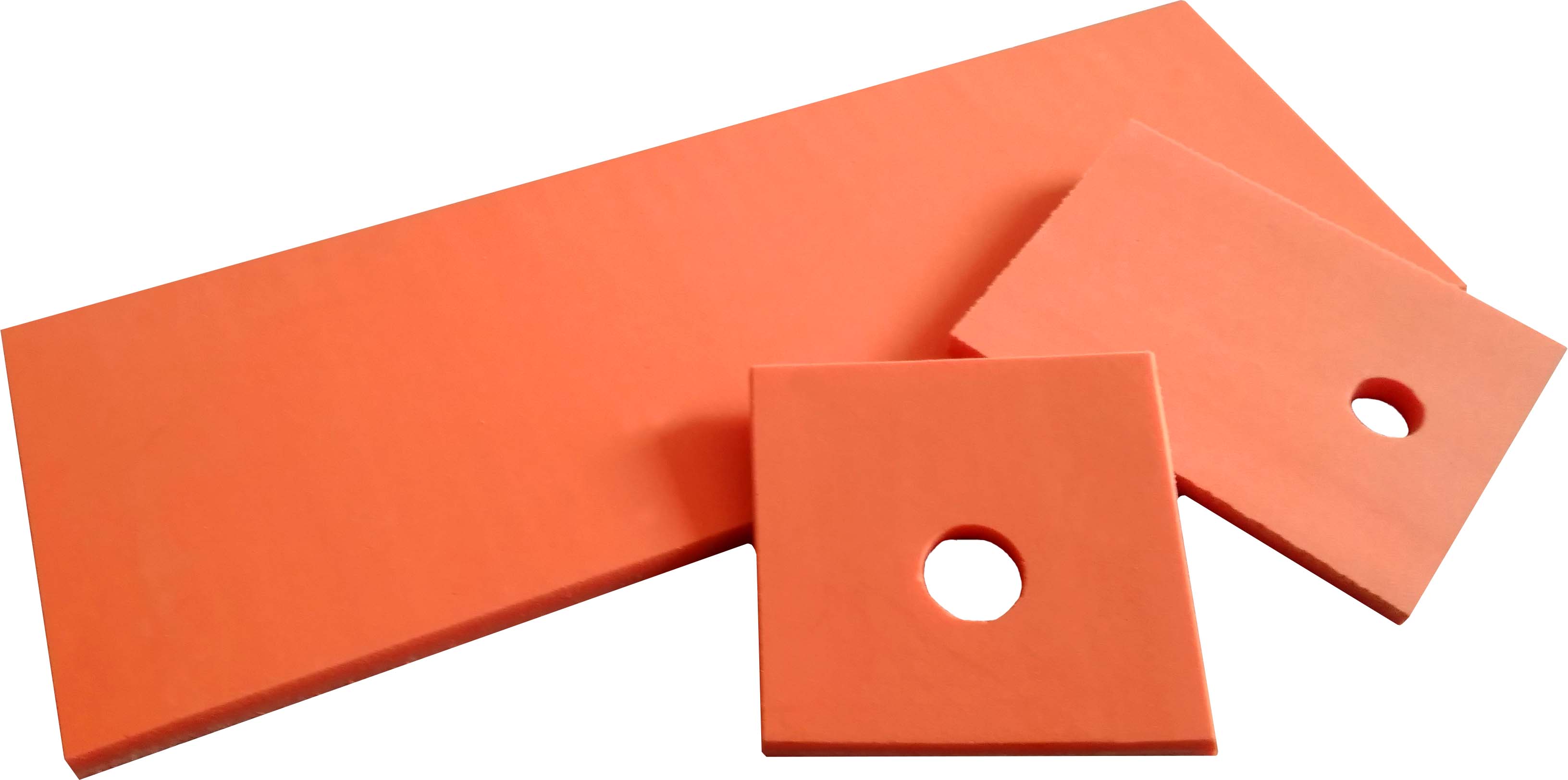

SITW Unterlegscheiben werden mit SIT Dämmstreifen kombiniert, um ein Hochleistungssystem in CLT-Gebäuden zu schaffen, die eine hervorragende akustische Leistung erbringen müssen. Die Dämmscheibe wird bei der Montage mit Schrauben zwischen einer Metallscheibe und dem CLT angebracht, wodurch verhindert wird, dass sich Schwingungen über die Befestigungen ausbreiten.

SITW A/B werden z.B. unter dem ABR255 angeordnet, oder unter den Zugankern HTT und AKR bei einer Zuglast.

Produkt-Details

Bilder

Eigenschaften

Vorteile

  • Geringere Schallübertragung zwischen Bauteilen
  • Verbesserte Zugluftabdichtung

Anwendung

Anwendungsbereich

Geeignet für die Verwendung mit CLT-Konstruktionen (Cross Laminated Timber)

Verbindung von CLT-Wänden auf CLT-Böden bzw. Eckverbindungen.

Technische Daten

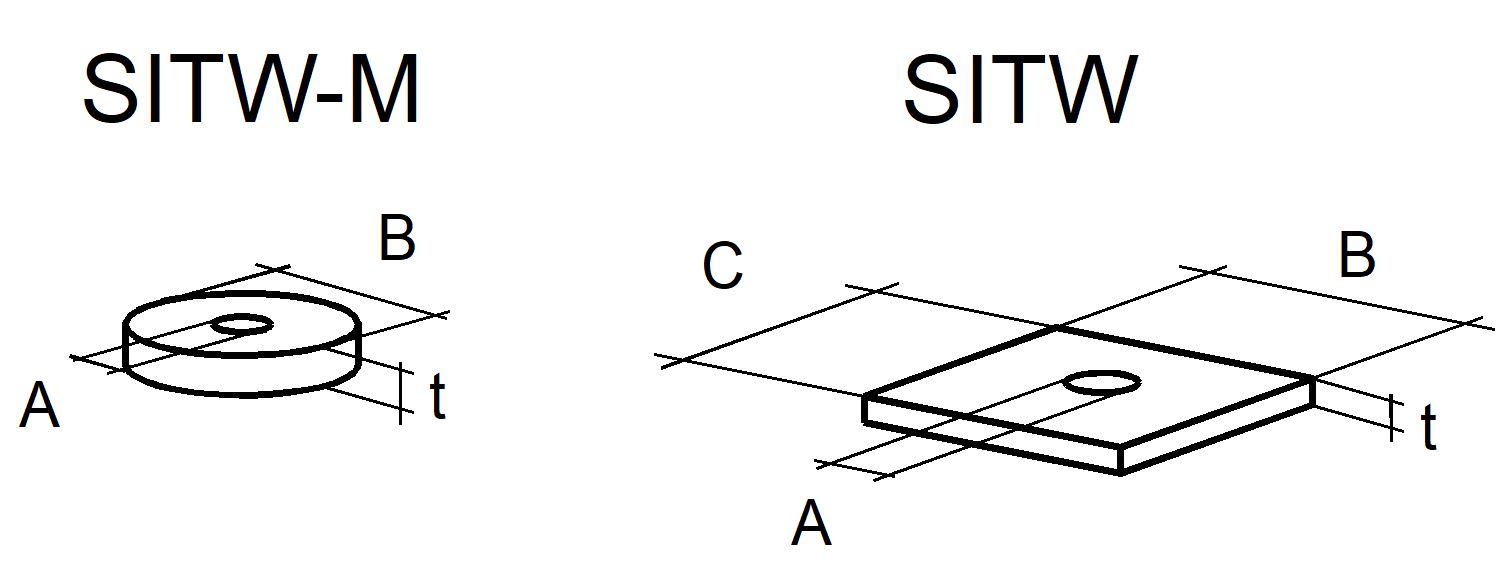

Abmessungen

Abmessungen

Artikel Unterlegscheibe
Passende Schrauben oder Produkte Abmessungen (mm) [mm]
A B C t
SITW70/70HTTØ~1670706
SITW70/90AKRØ~1270906
SITW100/265ABR255-1002656

Die runden Scheiben werden in vorgebohrten Aussparungen eingesetzt, um die Übertragung von Vibrationen durch die Schraube zu vermindern.

Die rechtwinkeligen Unterlegscheiben werden bei der Montage zwischen den Holzverbinder und die CLT Decke gelegt.

Verwandte Produkte

Downloads

  • SIT Kompetenzbroschüre

    SIT Kompetenzbroschüre

    Im heutigen Markt für Gewerbe- und Wohnungsbau hat der Komfortanspruch an die Bauakustik mittlerweile einen der vorderen Plätze auf der Liste der Qualitätskriterien erreicht.

  • SIT Schalldämmlager-Formblatt

    SIT Schalldämmlager-Formblatt

    SIT Schalldämmlager bieten einen wirksamen Schutz vor Schwingungen und Erschütterungen. Diese high-tech PUR Elastomere können als flächige Matte zur Entkoppelung zwischen den Bauteilen eingesetzt werden.
