BNF

Einseitiger Bandanschluss

Zur sicheren Endverankerung von Windrispenbändern im Windaussteifungssystem.

Technisches Datenblatt
CE Kennzeichnung
ETA
Nutzungsklasse 2
Galvanisch verzinkter Stahl Z275

Produkt-Details

Bilder


Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

  • Einseitige Bandanschlüsse dienen als Endverankerungen der Windrispenbänder im Windaussteifungssystem.it zusätzlichen Löchern für Verbindungsmittel.
  • Neben Nägeln und Schrauben gibt es die Option den BNG mit Bolzen am Sparren oder mit Ankerbolzen an Beton.

Anwendung

Anwendungsbereich

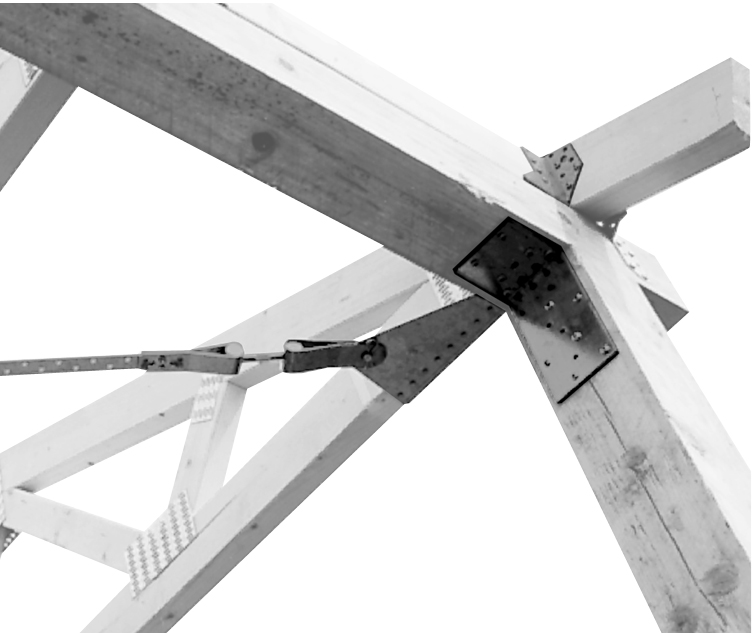

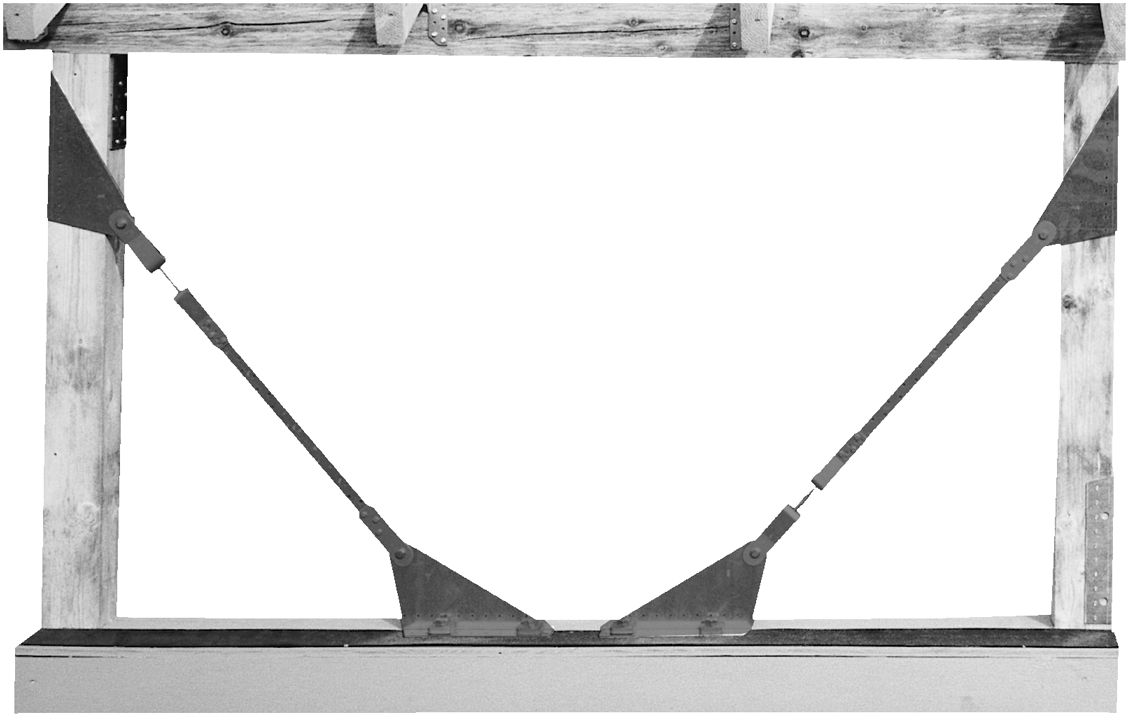

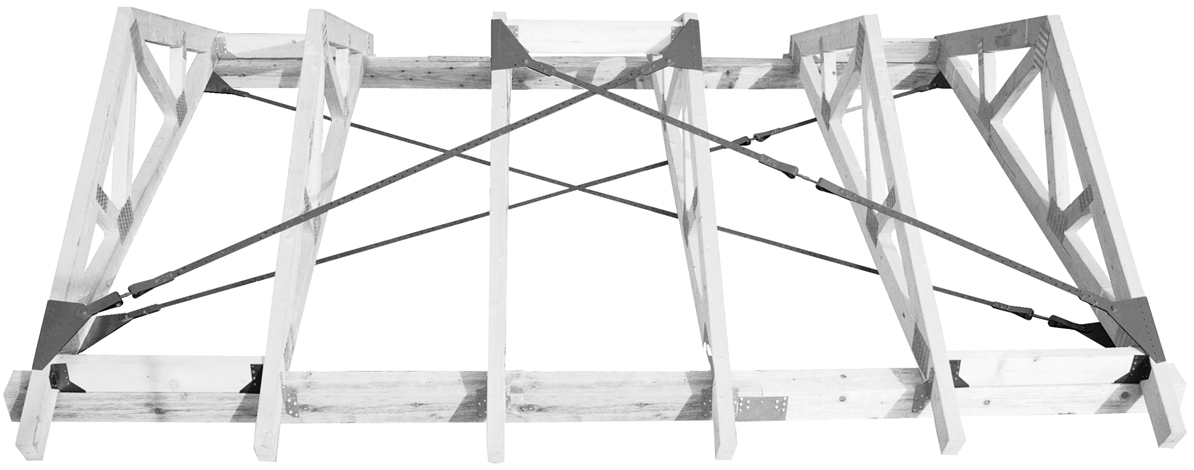

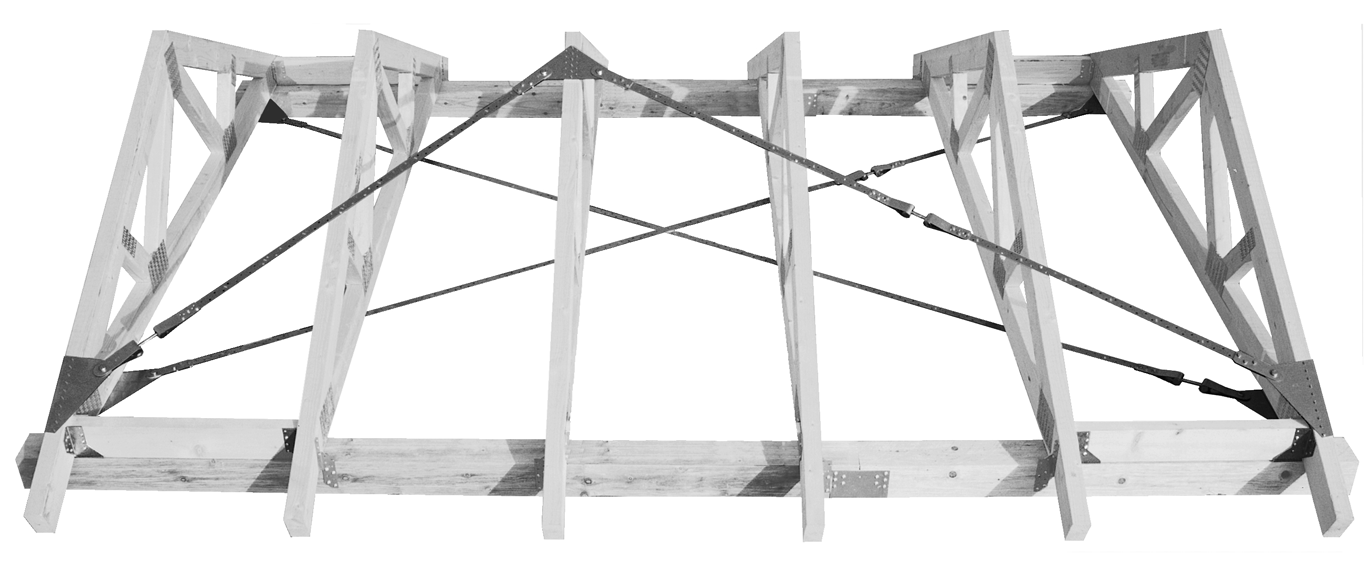

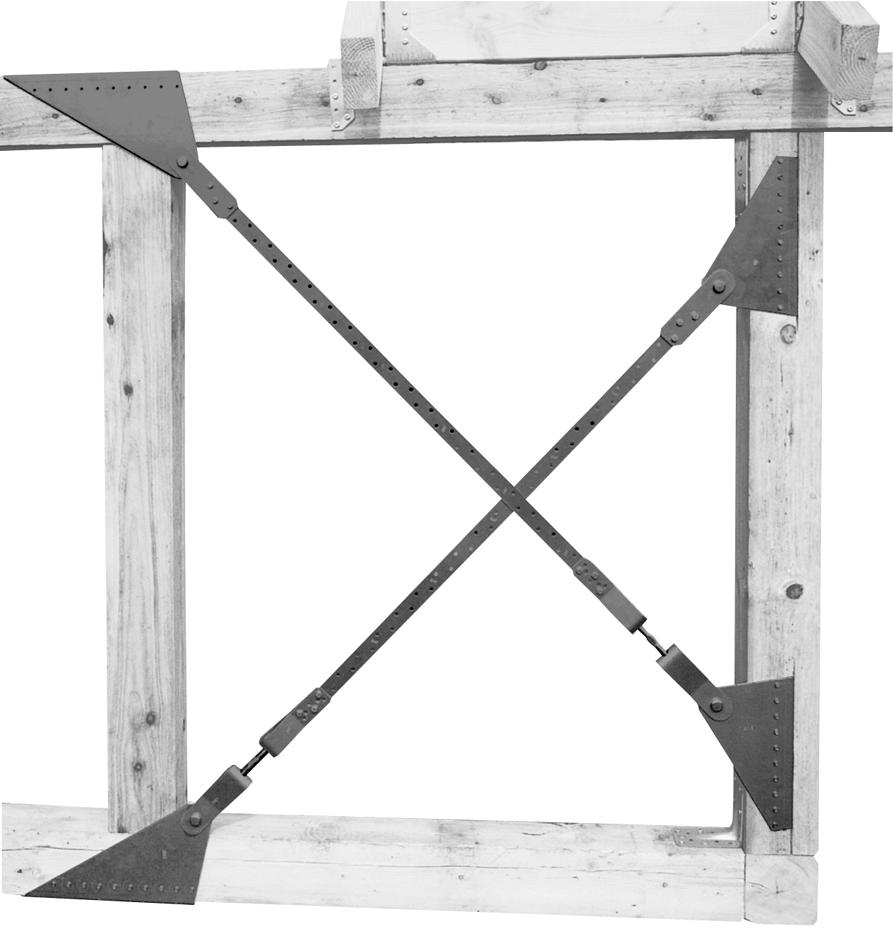

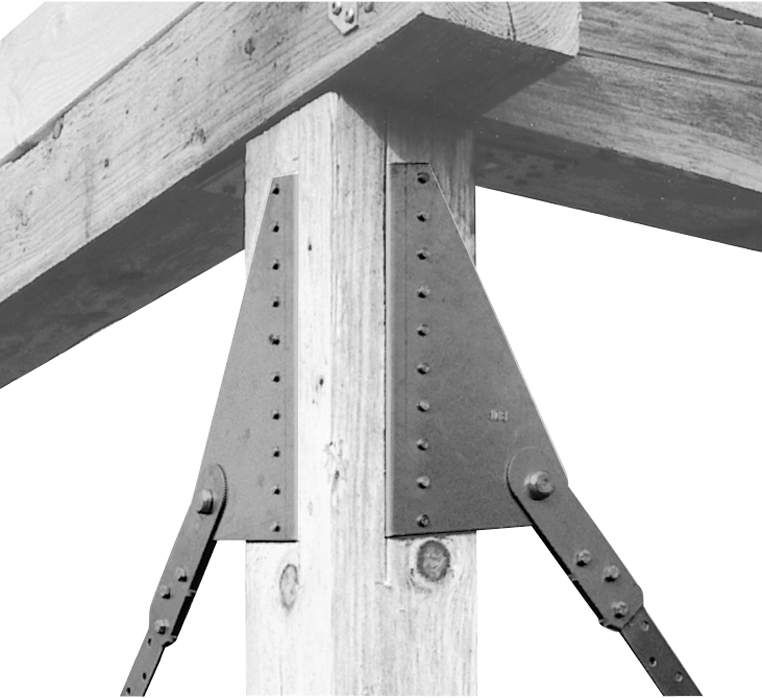

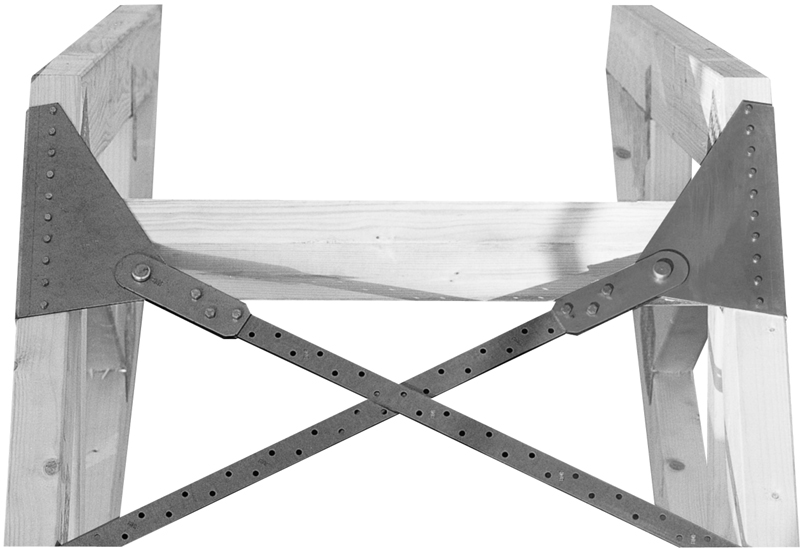

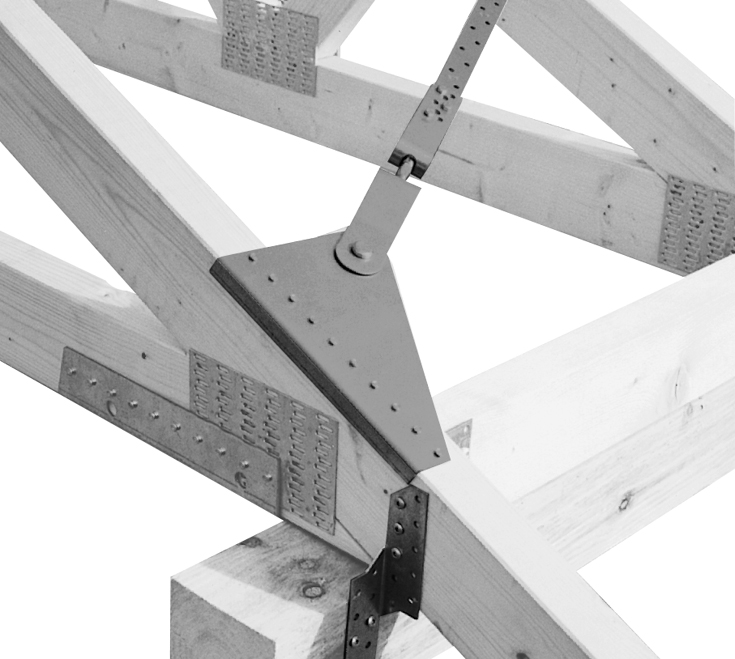

  • Zum Anschluss von Windrispenbändern.

Technische Daten

Abmessungen

BNF dim.jpg

Abmessungen und charackteristische Werte

Artikel Abmessung [mm] Löcher im oberen Schenkel
A B C t Ø Anzahl
BNF402621981525 / 2126 + 1

Verkauf satzweise, je 1 linke und 1 rechte Ausführung

Tragfähigkeiten, Anschluss oben (siehe ETA)

Artikel Charakter. Werte der Tragfähigkeiten R1.k  [kN], min. von:
Nägel oder Bolzen Holzbreite bmin [mm] Holzverbindung gewinkelt Stahltragfähigkeit
seitlich oben Typ 30° 35° 40° 45° 50° 55° 60°
BNF40-7CNA4,0x504816.518.219.7222425.625.821.4/kmod

Tragfähigkeiten, Anschluss oben (siehe ETA)

Artikel Charakter. Werte der Tragfähigkeiten R1.k  [kN], min. von:
Nägel oder Bolzen Holzbreite bmin [mm] Holzverbindung gewinkelt Stahltragfähigkeit
seitlich oben Typ 30° 35° 40° 45° 50° 55° 60°
BNF40-13CNA4,0x505826.626.324.435.626.835.131.721.4/kmod

Installation

Installation

Befestigung

  • CNA4,0×L  Kammnägel
  • oder CSA5,0×L Schrauben

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e10-0440-05.pdf (146.64 KB)
de-dop-e10-0440-issue-4.pdf (98.91 KB)
de-dop-e10-0440-issue-3.pdf (42.05 KB)
de-dop-e10-0440-issue-2.pdf (27.54 KB)
fd2357d778f6680f3c20ad590942ea6d93e4206e.pdf (32.81 KB)

Technische Bewertung (ETA)

eta-10-0440-2020-11-12.pdf (3.03 MB)
eta100440-sst-roof-connectors-r4-2019.pdf (3.13 MB)

Downloads

ZIP-Pakete

Buy from Distributor

No items available.
