GERG

Gerberverbinder

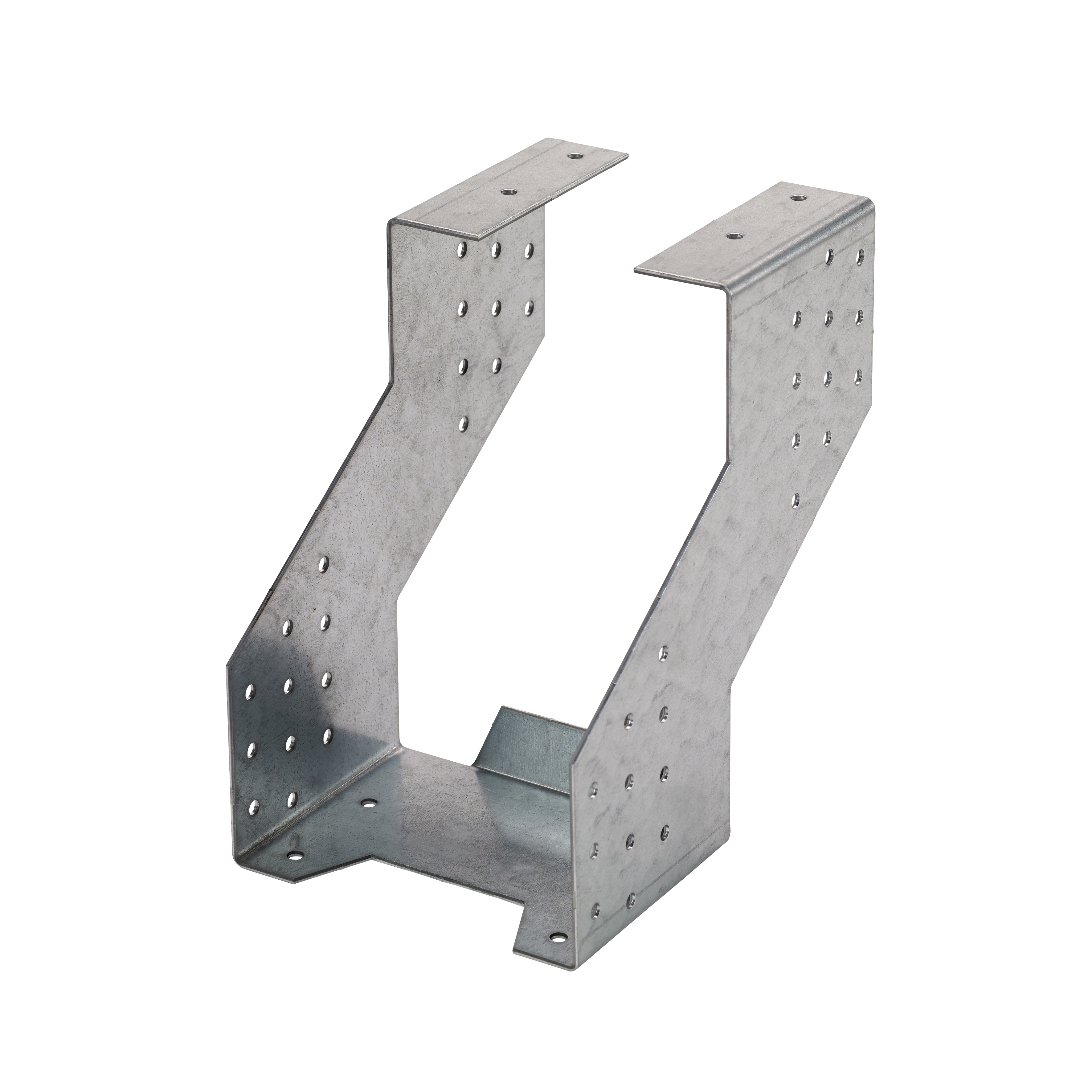

ist die einteilige Alternative zum herkömlichen GERB Gerberverbinder. Die statischen Belastbarkeiten bei gleicher Höhe beider Typen sind identisch. Die Pfettenmontage mit GERG Gerberverbindern benötigt in etwa 20% weniger Holz im Vergleich zu Koppelpfetten-Montage. GERG Gerberverbinder werden für die Gelenkausbildung von Pfetten im Momenten-Nullpunkt verwendet. Die Montage eines einteiligen Verbinders erspart Zeit und durch die obere Öffnung der Gerberverbinder können Maßtoleranzen im Holz aufgefangen werden. Eine Vormontage in der Werkstatt ist möglich. Die einzuhängende Pfette kann von oben montiert werden. Die geschlossene Bodenplatte bildet bei der Montage ein sicheres Auflager für die einzuhängende Pfette.

CE Kennzeichnung
ETA
Nutzungsklasse 2

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm.

  • Die Gerberverbinder können auch in Edelstahl hergestellt werden.

Vorteile

  • einteilige Alternative zum herkömlichen Gerberverbinder B
  • im Vergleich zur Koppelpfettenmontage benötigt die Pfettenmontage mit Gerberverbindern G etwa 20% weniger Holz
  • werkseitige Vormontage
  • Aufnahme einer zweiachsigen

Beanspruchung

  • Montageerleichterung durch Bodenblechaufkantung
  • Stösse mit unterschiedlichen Pfettenhöhen sind möglich

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Gerberverbinder werden für die wirtschaftliche Gelenkausbildung von Durchlaufträgern verwendet.
  • Der Montagestoß wird neben dem Auflager angeordnet, genaue Angaben sind durch den Tragwerksplaner festzulegen.
  • Bei großen Dachneigungen oder bei Normalkräften in den Trägern wird der GERW empfohlen.

Technische Daten

Abmessungen

Abmessungen

Artikel Abmessungen [mm] Löcher ∅5mm
Anzahl
A B C
GERG120/180-B1829012252
GERG120/200-B2029012256
GERG140/200-B2029014256
GERG120/220-B2229012260
GERG120/240-B2429012260
GERG140/240-B2429014260
GERG160/240-B2429016260
GERG120/260-B2629012272
GERG140/260-B2629014272
GERG160/260-B2629016272

GERG140/260 und GERG160/260 ist nur als Sonderanfertigung erhältlich.

Tragfähigkeiten

Artikel Charakteristische Werte der Tragfähigkeit [kN]
1 Gerberverbinder pro Anschluss
mit CNA4,0x50
R1.k R2.k R3.k
GERG120/180-B22.329.115.88
GERG120/200-B25.1110.325.88
GERG140/200-B25.1110.325.88
GERG120/220-B31.4313.765.88
GERG120/240-B34.515.255.88
GERG140/240-B34.515.255.88
GERG160/240-B34.515.255.88
GERG120/260-B41.4819.255.88
GERG140/260-B41.4819.255.88
GERG160/260-B41.4819.255.88

Für abweichende Nagellängen können die Werte nach folgender Tabelle umgerechnet werden:

Umrechnungsfaktor für andere Nagellängen
 4,0x404,0x60
R_1,d0,751,06
R_2,d0,751,06
R_3,d0,751,26



Installation

Installation

Befestigung

  • Die Befestigung erfolgt mit CNA4,0xℓ Kammnageln oder CSA5,0xℓ Schrauben

Technische Hinweise

Autres

gerg-beispiel.pdf (84.91 KB)

Eignungsnachweise

Leistungserklärung (DoP)

Technische Bewertung (ETA)

CAD- und BIM-Bibliothek

3D

GERG120/180-B

GERG120/200-B

GERG120/220-B

GERG120/240-B

GERG120/260-B

GERG140/200-B

GERG140/240-B

GERG160/240-B

ZIP-Pakete

Buy from Distributor

No items available.
