GERW-S
Gerberverbinder rostfrei

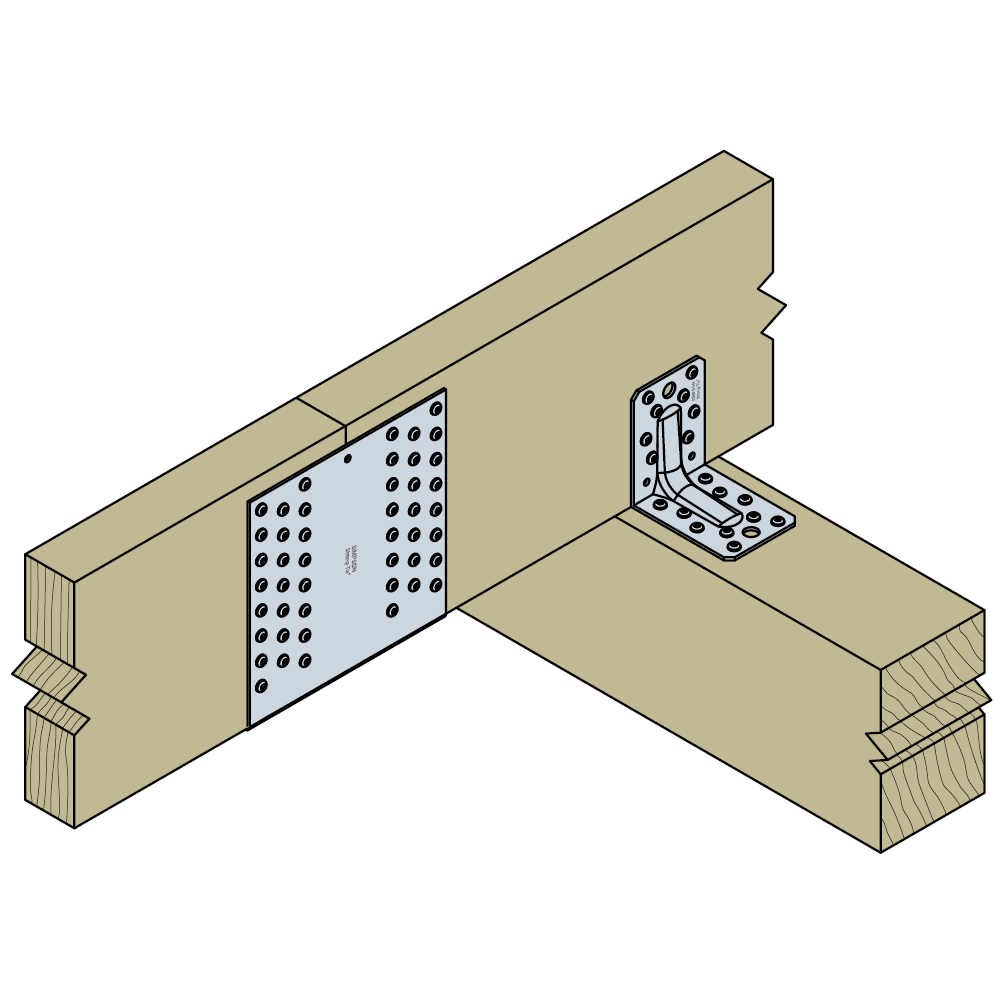

Die GERW Gerberverbinder eignen sich für die Gelenkausbildung von stumpf gestoßenen Durchlaufträgern.

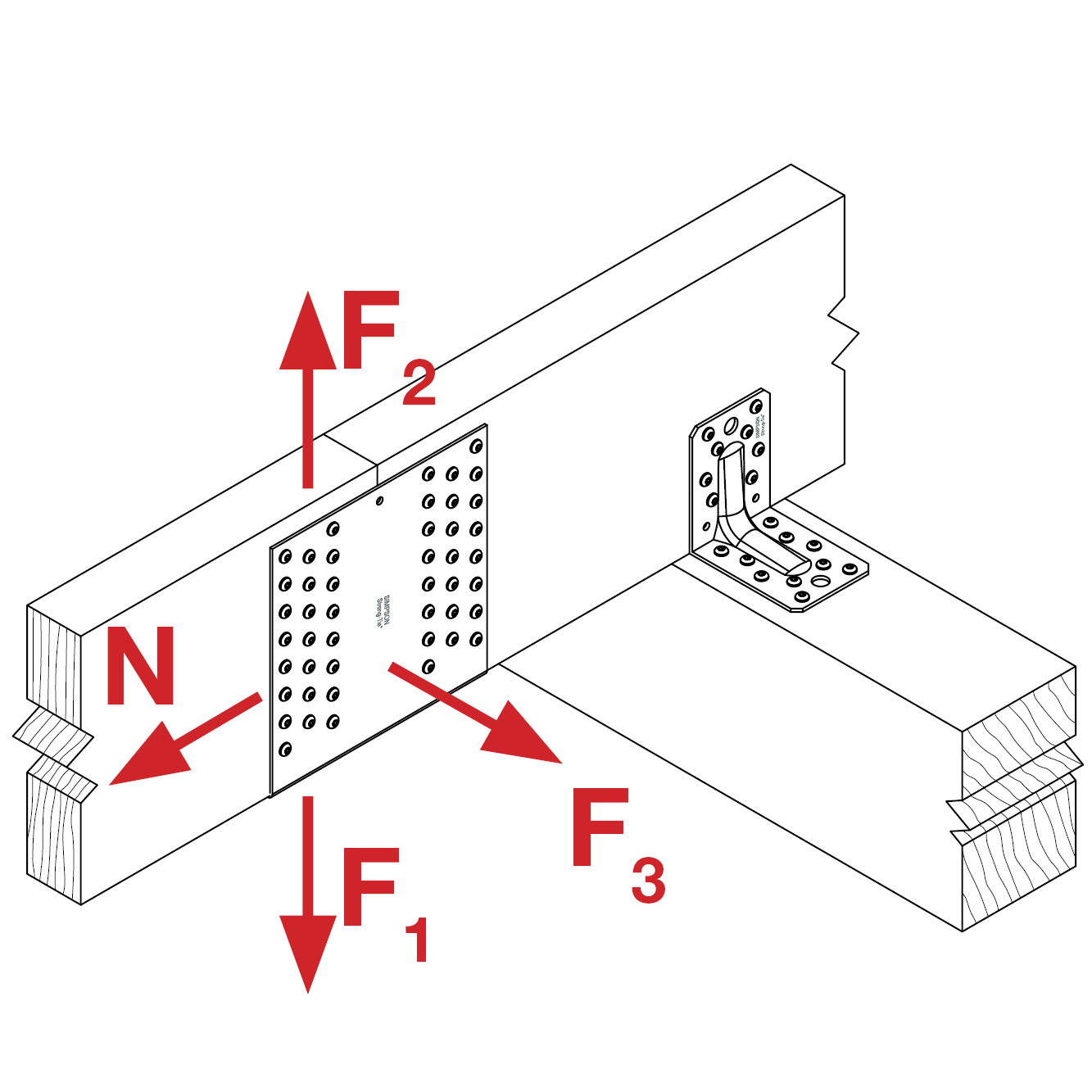

Neben Querkräften in vertikaler und horizontaler Richtung können sie Kräfte in Stabrichtung aufnehmen und eignen sich daher zur Weiterleitung von Verbandskräften. In Abhängigkeit von der Belastung kann zwischen Teil- und Vollausnagelung gewählt werden.
Bei auftretenden Zugkräften (FN,d) ist stets die Teilausnagelung zu wählen.
Die Typbezeichnung entspricht der Höhe des Verbinders. Für eine gegebene Pfettenhöhe wird ein Satz Verbinder verwendet, der 20 mm kleiner ist als die Pfettenhöhe. Für die Pfettenhöhen 100 und 125 mm wird jedoch der Typ GERW 90 eingesetzt.
Die rostfreien Standardholzverbinder können in Konstruktionen eingesetzt werden, bei denen besondere Anforderungen an die Korrosionsbeständigkeit gestellt werden.
CE Kennzeichnung
ETA
Nutzungsklasse 3
Edelstahl A4
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten

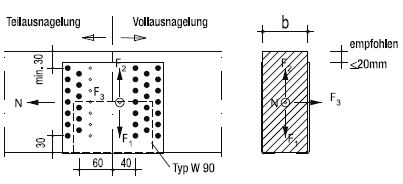

Abmessungen
Abmessungen
| Artikel | Abmessungen [mm] | Löcher Befestigungsmittel | |||
|---|---|---|---|---|---|
| A | B | C | t | Nägel/Schrauben | |
| Schenkel A | |||||
| GERW120S | 120 | 180 | 20 | 2 | 28 x ø5 |
| GERW140S | 140 | 180 | 20 | 2 | 34 x ø5 |
| GERW160S | 160 | 180 | 20 | 2 | 40 x ø5 |
| GERW180S | 180 | 180 | 20 | 2 | 46 x ø5 |
| GERW200S | 200 | 180 | 20 | 2 | 52 x ø5 |
| GERW220S | 220 | 180 | 20 | 2 | 58 x ø5 |
| GERW240S | 240 | 180 | 20 | 2 | 64 x ø5 |
| GERW260S | 260 | 180 | 20 | 2 | 70 x ø5 |
Tragfähigkeiten: Vollausnagelung
| Artikel | Anzahl der Befestigungsmittel | Charakteristische Werte der Tragfähigkeit bei Vollausnagelung / 1 Satz Gerberverbinder [kN] | |||||
|---|---|---|---|---|---|---|---|
| Schenkel A | R1/2,k | R3,k | |||||
| CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | ||
| GERW120S | 56 | 20.7 | 25.3 | 26.8 | 7.4 | 9.8 | 12.3 |
| GERW140S | 68 | 28.4 | 34.6 | 36.7 | 9 | 11.8 | 14.9 |
| GERW160S | 80 | 37 | 45.1 | 47.8 | 10.4 | 13.7 | 17.3 |
| GERW180S | 92 | 46.2 | 56.4 | 59.8 | 11.9 | 15.7 | 19.8 |
| GERW200S | 104 | 56.3 | 68.6 | 72.7 | 13.4 | 17.6 | 22.2 |
| GERW220S | 116 | 66.8 | 81.5 | 86.4 | 14.9 | 19.6 | 24.7 |
| GERW240S | 128 | 77.7 | 94.8 | 100.5 | 16.4 | 21.6 | 27.2 |
| GERW260S | 140 | 88.8 | 108.3 | 114.8 | 17.9 | 23.5 | 29.6 |
Trafähigkeiten: Teilausnagelung
| Artikel | Anzahl der Befestigungsmittel | Charakteristische Werte der Tragfähigkeit bei Teilausnagelung / 1 Satz Gerberverbinder [kN] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Schenkel A | R1/2 | R3,k | RN,k | |||||||
| CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | ||
| GERW120S | 36 | 10.2 | 12.4 | 13.1 | 4.6 | 5.6 | 5.9 | 32.8 | 40 | 42.4 |
| GERW140S | 44 | 14.9 | 18.2 | 19.3 | 5.5 | 6.7 | 7.1 | 40 | 48.8 | 51.7 |
| GERW160S | 52 | 20 | 24.4 | 25.9 | 6.4 | 7.8 | 8.3 | 47.3 | 57.7 | 61.2 |
| GERW180S | 60 | 25.8 | 31.5 | 33.4 | 7.3 | 8.9 | 9.4 | 54.6 | 66.6 | 70.6 |
| GERW200S | 68 | 32.1 | 39.1 | 41.4 | 8.2 | 10 | 10.6 | 61.9 | 75.5 | 80 |
| GERW220S | 76 | 38.8 | 47.3 | 50.1 | 9.1 | 11.1 | 11.8 | 69.2 | 84.4 | 89.5 |
| GERW240S | 84 | 45.7 | 55.7 | 59 | 10 | 12.2 | 12.9 | 76.4 | 93.2 | 98.8 |
| GERW260S | 92 | 53 | 64.6 | 68.5 | 10.9 | 13.3 | 14.1 | 83.7 | 102.1 | 108.2 |
Bemessung
Für die Überlagerung der Einwirkungen ist nachzuweisen:
- ohne Axial Belastung
- mit Axial Belastung
