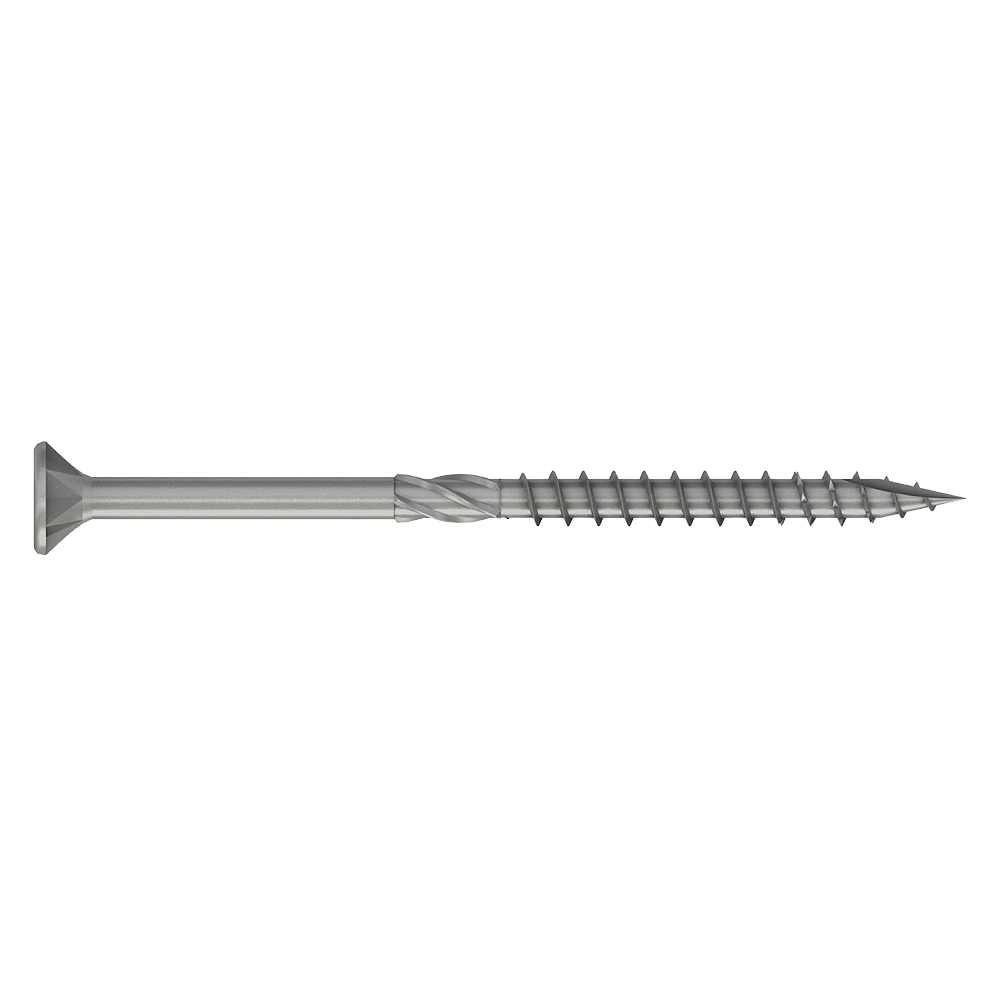

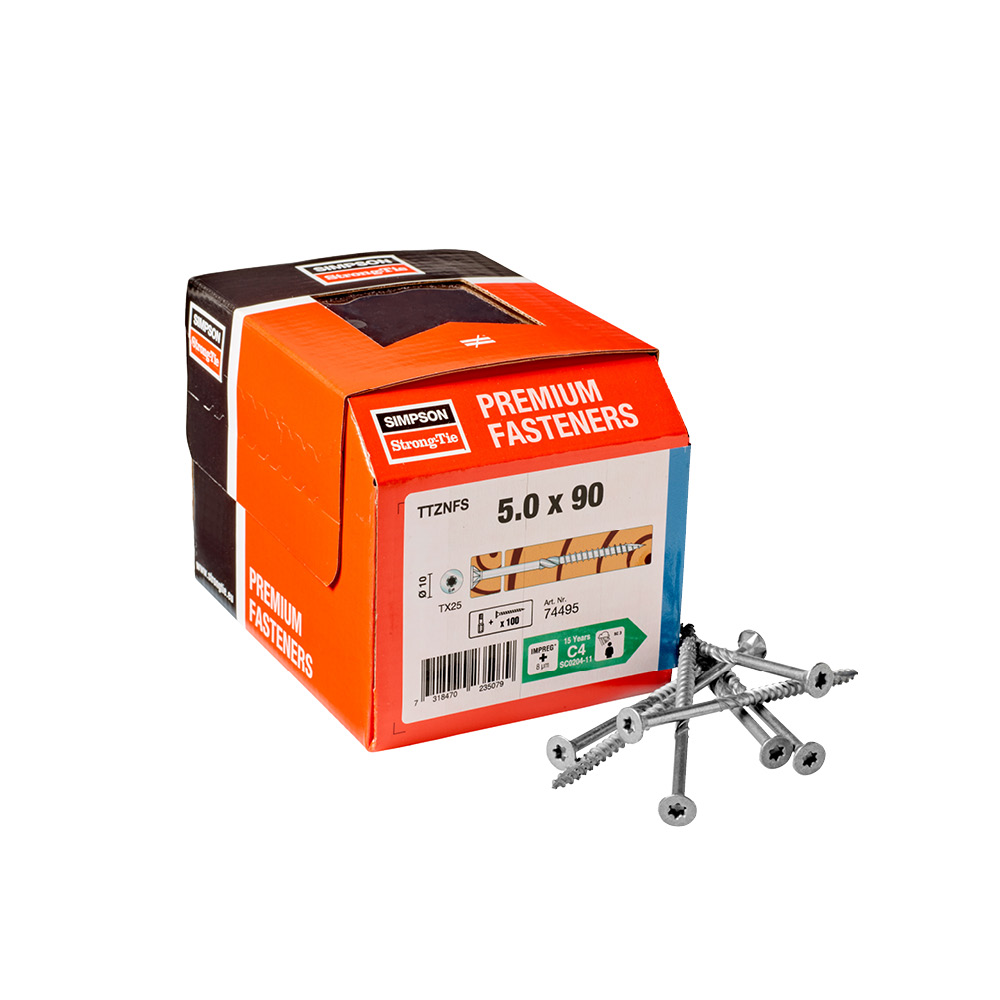

TTZNFS

Holzschraube mit Senkkopf Impreg®+

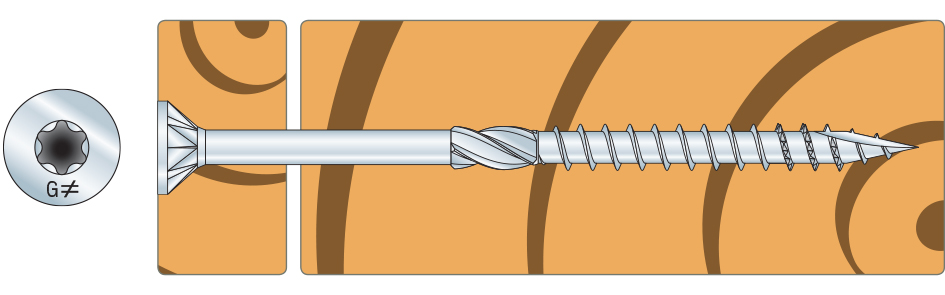

TTZNFS - Holzschrauben Ø 3.5 bis Ø 6.0 mm bieten ein breites Anwendungsspektrum für komplexe Aufgabenstellungen im Holzbau. Die speziell entwickelte Impreg®+ Beschichtung erzielt eine höhere Beständigkeit gegenüber korrosiven Einflüssen bei Anwendungen sowohl im Innen-als auch im nicht bewitterten Außenbereich (NKL 2). Bei Anwendungen im Außenbereich kann auf der Grundlage einer zertifizierten Eignungsprüfung (SP Technical Research Institute of Sweden - SC0204) eine Nutzungsdauer bis 15 Jahre angenommen werden. Der Senkkopf mit unterkopfseitigen prismatischen
Frästaschen lässt sich problemlos, passgenau und oberflächenbündig
in das anzuschließende Holzbauteil versenken.



Die Impreg®+ Beschichtung wurde entwickelt, um eine erhöhte Korrosionsbeständigkeit im Außenbereich als übliche Zinkbeschichtungen zu erzielen. Eignungstests zeigen, dass der Verwitterungsabtrag deutlich geringer ist und entsprechend der EN ISO 12944-2 eine Verwendung im Außenbereich in der Korrosivitätskategorie C4 bis 15 Jahre angenommen werden kann.
Die Impreg®+ Beschichtung ist robuster als vergleichbare Beschichtungssysteme und deutlich unempfindlicher gegenüber möglicher Beschädigungen beim Installationsprozess.



CE Kennzeichnung
ETA
Nutzungsklasse 2
Impreg® +
Außen
Solid Wood

Produkt-Details

Bilder

Eigenschaften

Material

  • Kohlenstoffstahl, gehärtet
  • Impreg®+ ≥ 8μm

Produktmerkmale

  • Senkkopf mit prismatischen Frästaschen
  • Innensechsrundantrieb
  • Schneidspitze Typ 17
  • Gezahnter Teilgewindebereich (Spitze)
  • Reibschaft

Anwendung

Anwendungsbereich

  • Holz / Holzwerkstoffe

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte

Artikel Art.Nr. Befestigungsmittel Abmessungen [mm] Stk./Pkt.
d l dh lg bit
TTZNFS3.5X16*744763.516710T-15200
TTZNFS3.5X20*7447720714T-15200
TTZNFS3.5X30*7447830724T-15200
TTZNFS4.0X20*74479420810T-20200
TTZNFS4.0X30*7448030820T-20200
TTZNFS4.5X25744814.5258.420T-20200
TTZNFS4.5X3074482308.425T-20200
TTZNFS4.5X4074483408.435T-20200
TTZNFS4.5X5074484508.430T-20200
TTZNFS4.5X6074485608.435T-20200
TTZNFS4.5X7074486708.440T-20100
TTZNFS5.0X50744895509.530T-25200
TTZNFS5.0X6074490609.535T-25200
TTZNFS5.0X7074491709.540T-25100

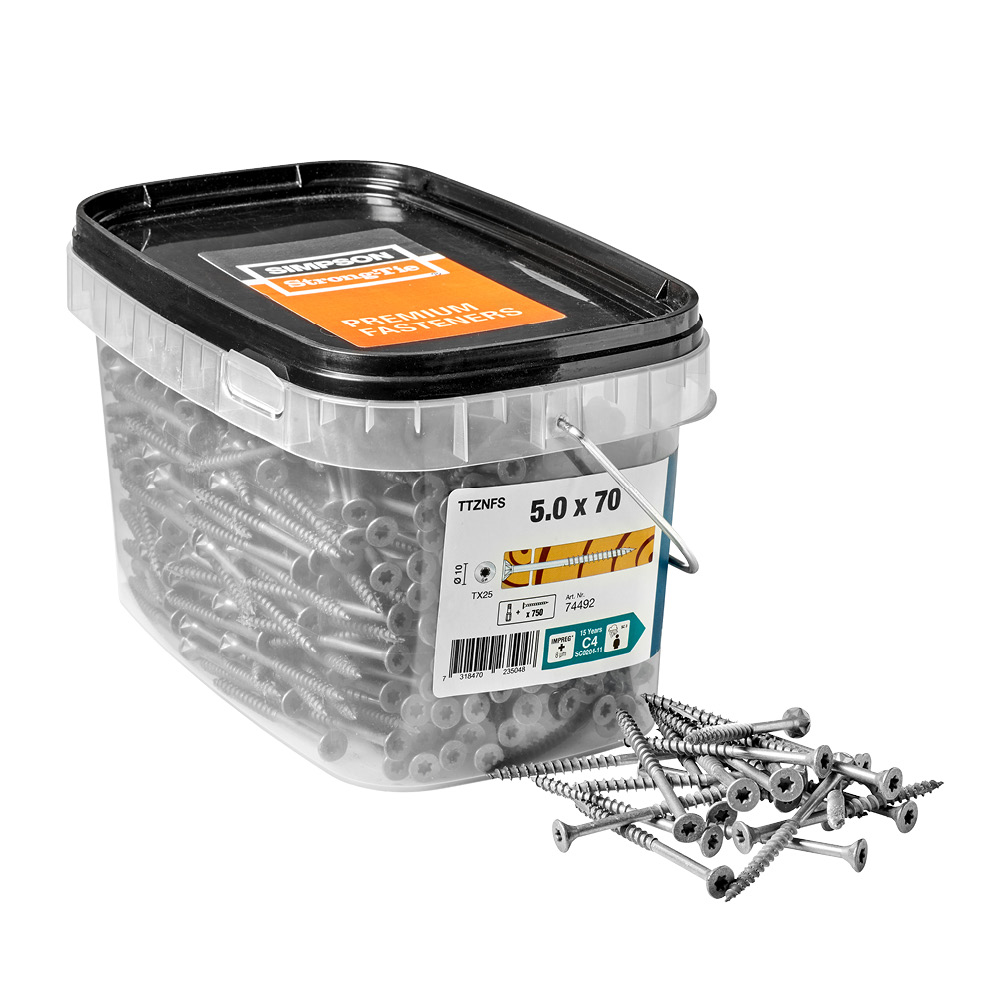

TTZNFS5.0X70-75074492709.540T-25750
TTZNFS5.0X8074493809.540T-25100
TTZNFS5.0X80-65074494809.540T-25650
TTZNFS5.0X9074495909.545T-25100
TTZNFS5.0X90-45074496909.545T-25450
TTZNFS5.0X100744871009.560T-25100
TTZNFS5.0X100-450745101009.560T-25450
TTZNFS5.0X120744881209.560T-25100
TTZNFS6.0X607450466011.635T-30200
TTZNFS6.0X70745057011.640T-30100
TTZNFS6.0X80745068011.640T-30100
TTZNFS6.0X80-450745078011.640T-30450
TTZNFS6.0X90745089011.645T-30100
TTZNFS6.0X90-450745099011.645T-30450
TTZNFS6.0X1007449710011.660T-30100
TTZNFS6.0X100-3007449810011.660T-30300
TTZNFS6.0X1207449912011.670T-30100
TTZNFS6.0X120-2507450012011.670T-30250
TTZNFS6.0X1407450114011.670T-30100
TTZNFS6.0X1607450216011.670T-30100
TTZNFS6.0X1807450318011.670T-30100

* Keine CE-Kennzeichnung

Mechanische Festigkeit und Steifigkeit

Artikel Charakter. Fließmoment - My,k [My.k] [Nmm] Charakter. Auszugswiderstand - fax,k90°**) [fax.k.90°] [N/mm²] Charakter. Kopfdurchzugsparameter - fhead,k**) [fhead.k] [N/mm²] Charakter. Zugtragfähigkeit - ftens,k [ftens.k] [kN]
TTZNFS4.5X25466014.715.67.8
TTZNFS4.5X30466014.715.67.8
TTZNFS4.5X40466014.715.67.8
TTZNFS4.5X50466014.715.67.8
TTZNFS4.5X60466014.715.67.8
TTZNFS4.5X70466014.715.67.8
TTZNFS5.0X5067201517.17.9
TTZNFS5.0X6067201517.17.9
TTZNFS5.0X7067201517.17.9
TTZNFS5.0X70-75067201517.17.9
TTZNFS5.0X8067201517.17.9
TTZNFS5.0X80-65067201517.17.9
TTZNFS5.0X9067201517.17.9
TTZNFS5.0X90-45067201517.17.9
TTZNFS5.0X10067201517.17.9
TTZNFS5.0X100-45067201517.17.9
TTZNFS5.0X12067201517.17.9
TTZNFS6.0X60950012.516.611.1
TTZNFS6.0X70950012.516.611.1
TTZNFS6.0X80950012.516.611.1
TTZNFS6.0X80-450950012.516.611.1
TTZNFS6.0X90950012.516.611.1
TTZNFS6.0X90-450950012.516.611.1
TTZNFS6.0X100950012.516.611.1
TTZNFS6.0X100-300950012.516.611.1
TTZNFS6.0X120950012.516.611.1
TTZNFS6.0X120-250950012.516.611.1
TTZNFS6.0X140950012.516.611.1
TTZNFS6.0X160950012.516.611.1
TTZNFS6.0X180950012.516.611.1

*) Keine CE-Kennzeichnung

**) Charakteristische Werte gelten für Holz C24

Weitere Details entnehmen Sie bitte der jeweiligen ITTR oder ETA.

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e21-0670.pdf (697.46 KB)
Kein Verlauf verfügbar

Technische Bewertung (ETA)

Kein Verlauf verfügbar
