TSS

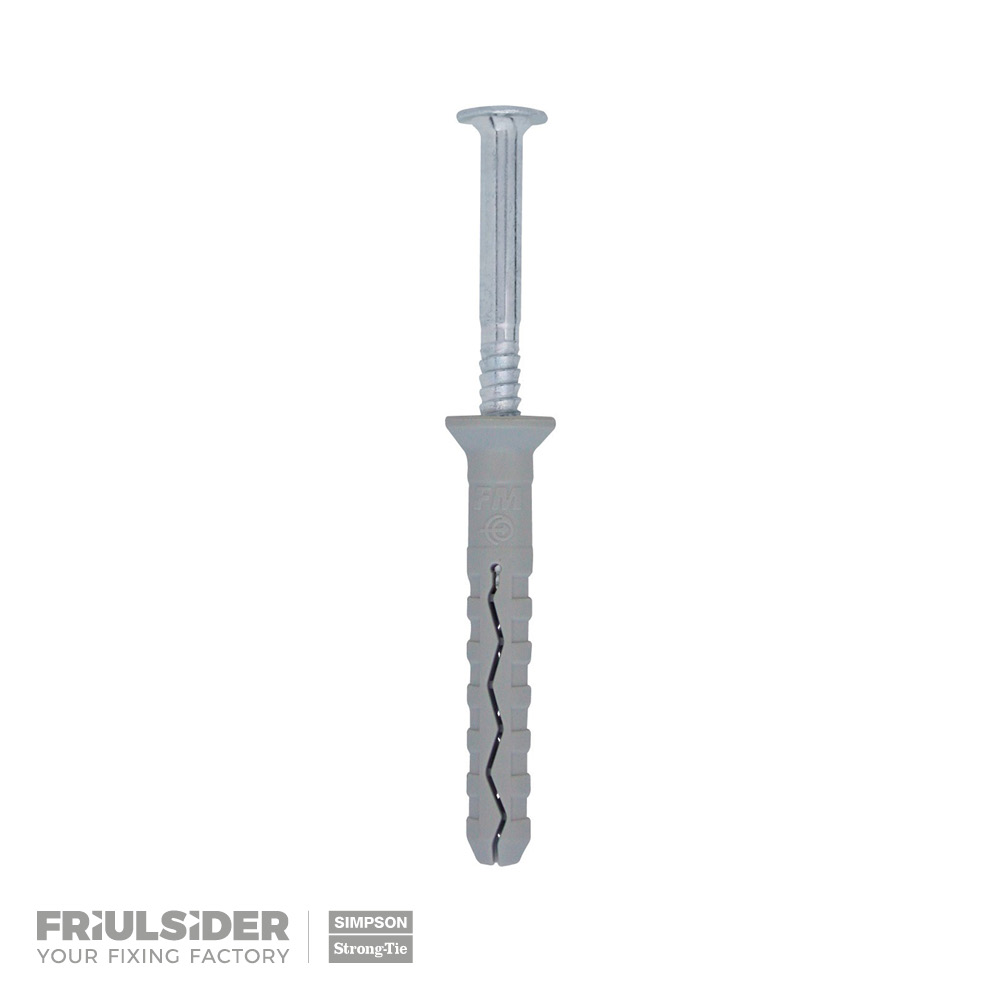

Nageldübel
Die TSS Nageldübel in den Ausführungen Ø6 und Ø8 mm sind zugelassen für Befestigungen in Beton. Beim Einschlagen der Nagelschraube in die Dübelhülse wird diese aufgespreizt und sicher im Baustoff verankert.
CE Kennzeichnung
ETA
Nutzungsklasse 2
Galvanisch verzinkter Stahl
Innen
Produkt-Details
Bilder
Eigenschaften

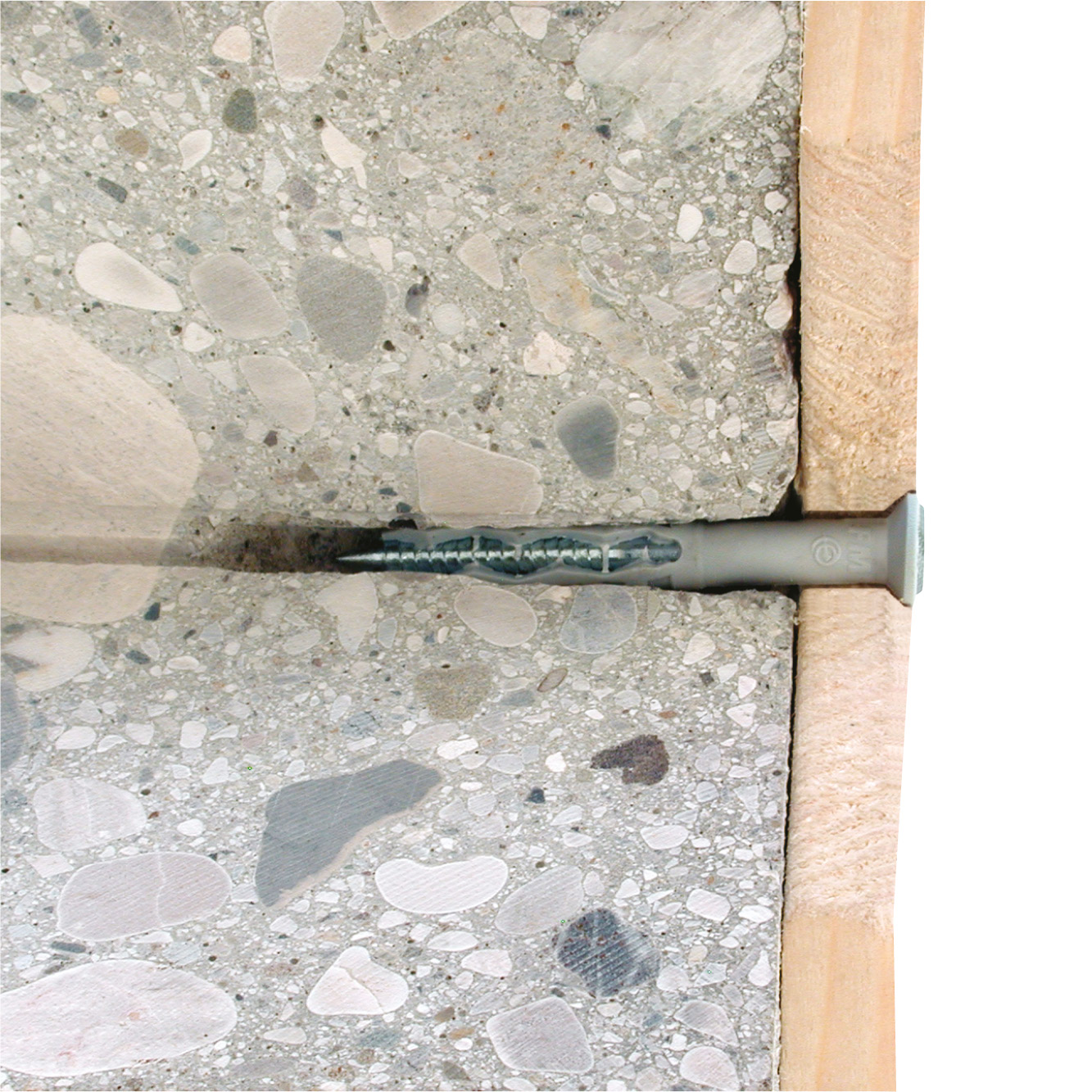

Anwendung
Technische Daten
Abmessungen
Abmessungen und charakteristische Werte
| Artikel | Bezeichnung | ∅ Bohrer x Dübellänge d0 x L [mm] | max. Anbauteildicke tfix,max [mm] | Bohrtiefe h1 [mm] | Setztiefe hnom [mm] | Mindest-bauteildicke hmin [mm] | ∅ Nagelschraube d [mm] | Nagelschrauben-länge Lv [mm] | Kragen-durchmesser dr [mm] | Stk. / Box | Stk. / Umverpackung |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 62200B0604000 | TSS | Ø6x40 | 10 | 40 | 30 | 100 | 3.8 | 45 | 10 | 200 | 2000 |
| 62200B0605000 | Ø6x50 | 20 | 40 | 30 | 100 | 3.8 | 55 | 10 | 100 | 1000 | |
| 62200B0606000 | Ø6x60 | 30 | 40 | 30 | 100 | 3.8 | 65 | 10 | 100 | 1000 | |
| 62200B0608000 | Ø6x80 | 50 | 40 | 30 | 100 | 3.8 | 85 | 10 | 100 | 1000 | |
| 62200B0806000 | Ø8x60 | 20 | 50 | 40 | 100 | 4.8 | 65 | 12 | 150 | 1500 | |
| 62200B0808000 | Ø8x80 | 40 | 50 | 40 | 100 | 4.8 | 85 | 12 | 150 | 1500 | |
| 62200B0810000 | Ø8x100 | 60 | 50 | 40 | 100 | 4.8 | 105 | 12 | 100 | 1000 | |
| 62200B0812000 | Ø8x120 | 80 | 50 | 40 | 100 | 4.8 | 125 | 12 | 100 | 1000 | |
| 62200B0814000 | Ø8x140 | 100 | 50 | 40 | 100 | 4.8 | 145 | 12 | 100 | 1000 |
Das Durchgangsloch im Anbauteil df beträgt, für TSS Nageldübel in der Ausführung:
Ø6 = 6mm
Ø8 = 8mm

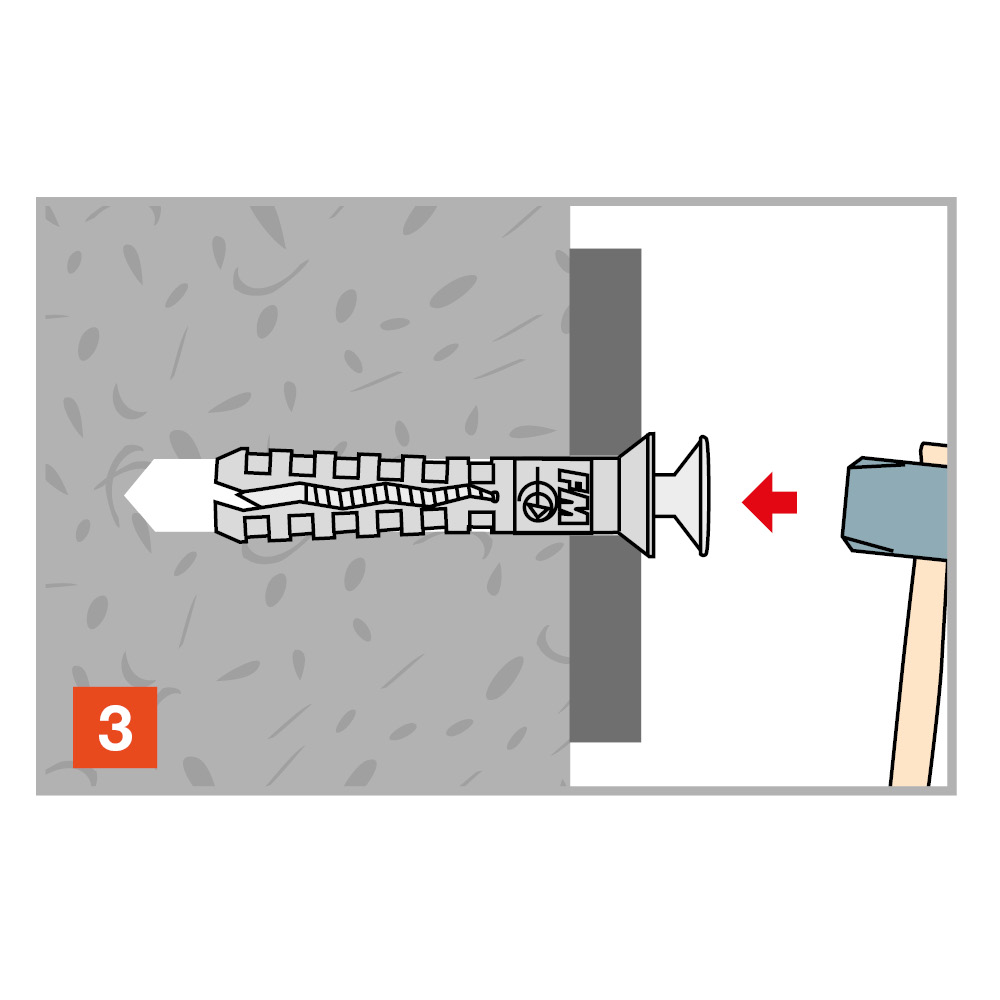

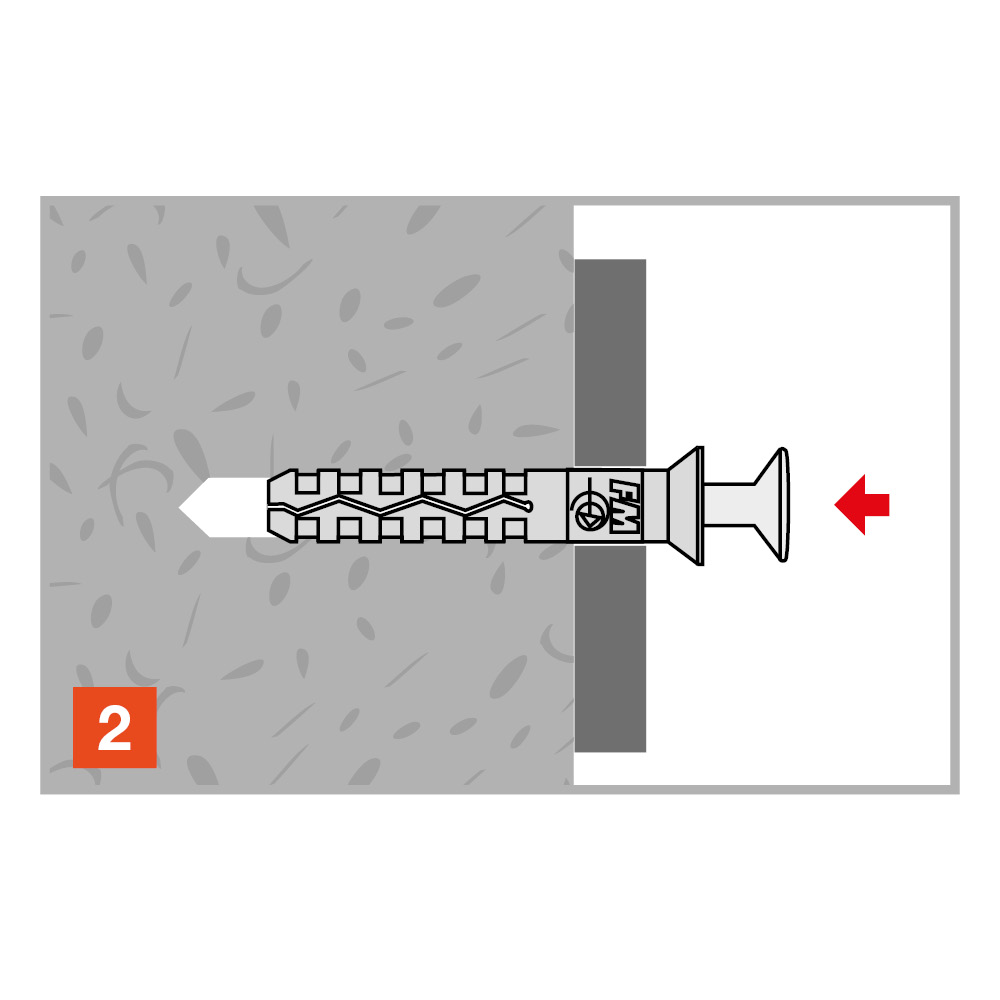

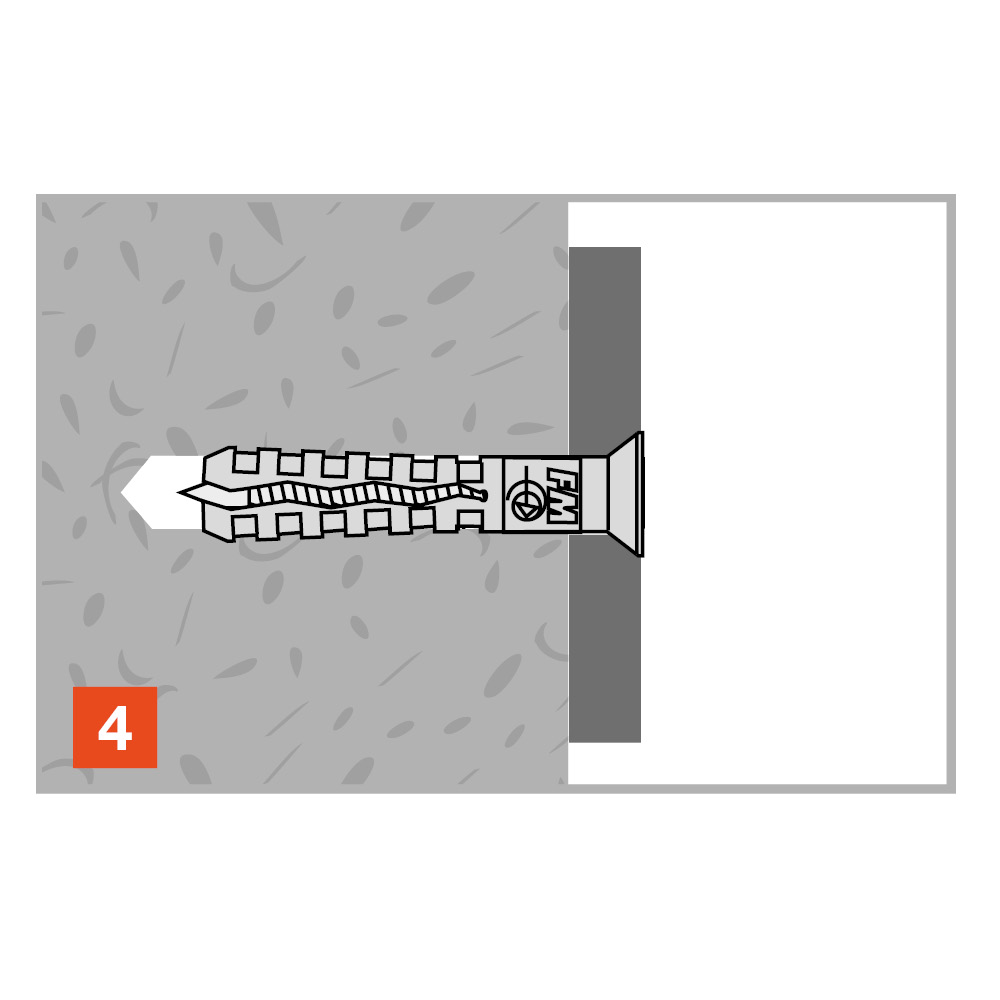

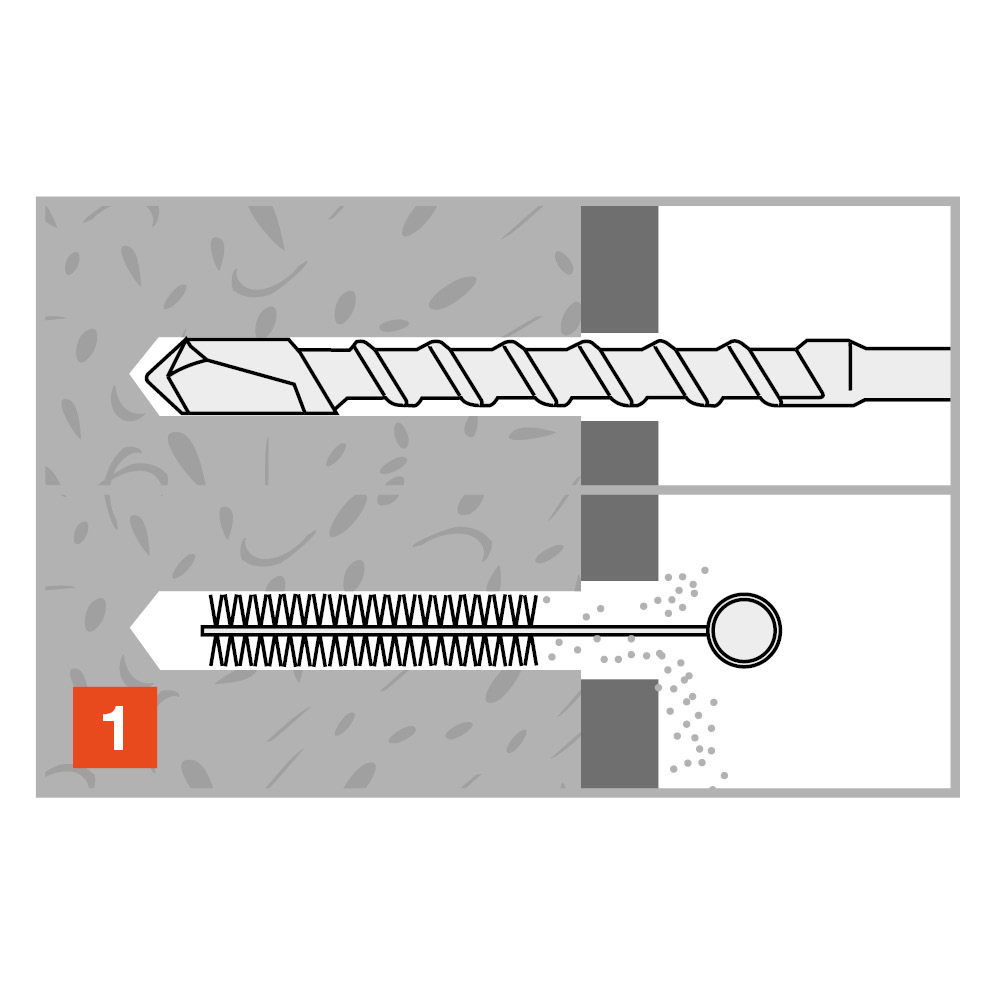

Installation
Installation
