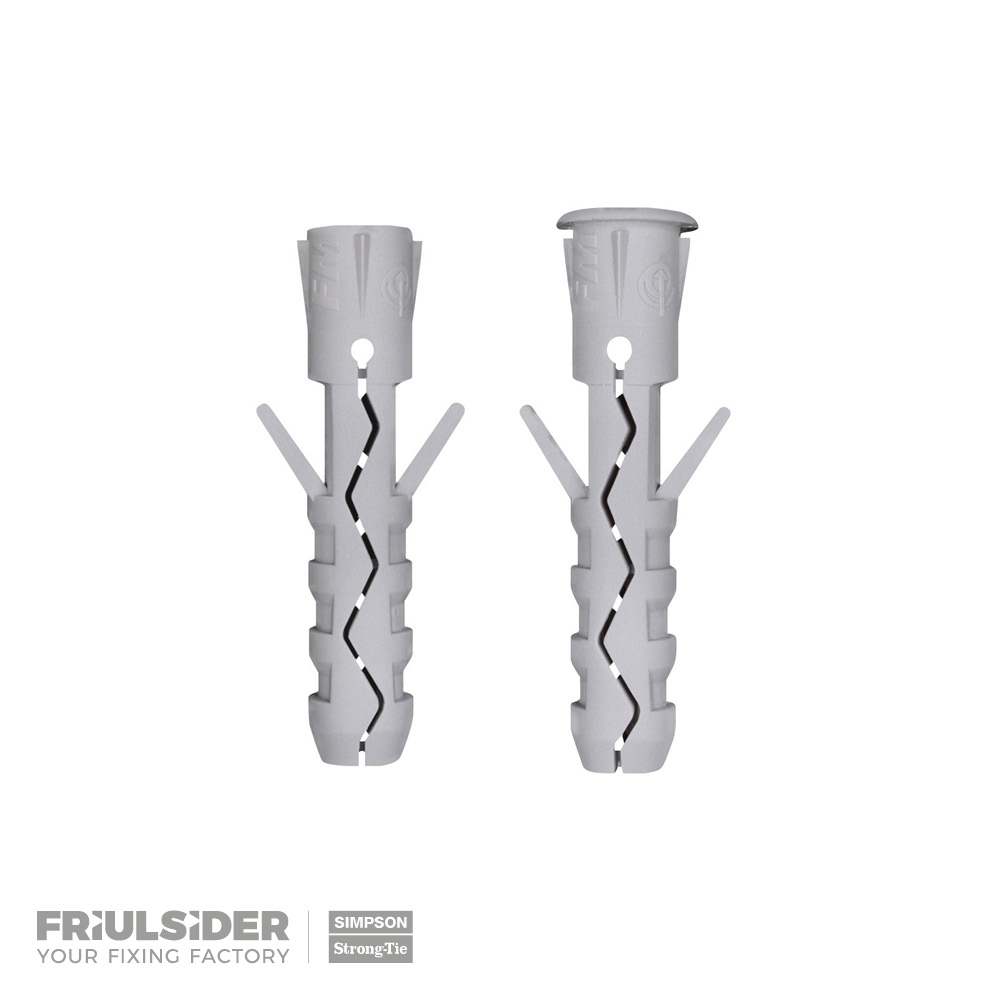

TU Plug
Nylondübel
Der TU - Nylondübel in den Ausführungen Ø6 bis Ø16 mm ist universell für Befestigungen in Beton, Vollsteinmauerwerk und Leicht-/ Porenbeton geeignet.
Produkt-Details
Bilder
Eigenschaften

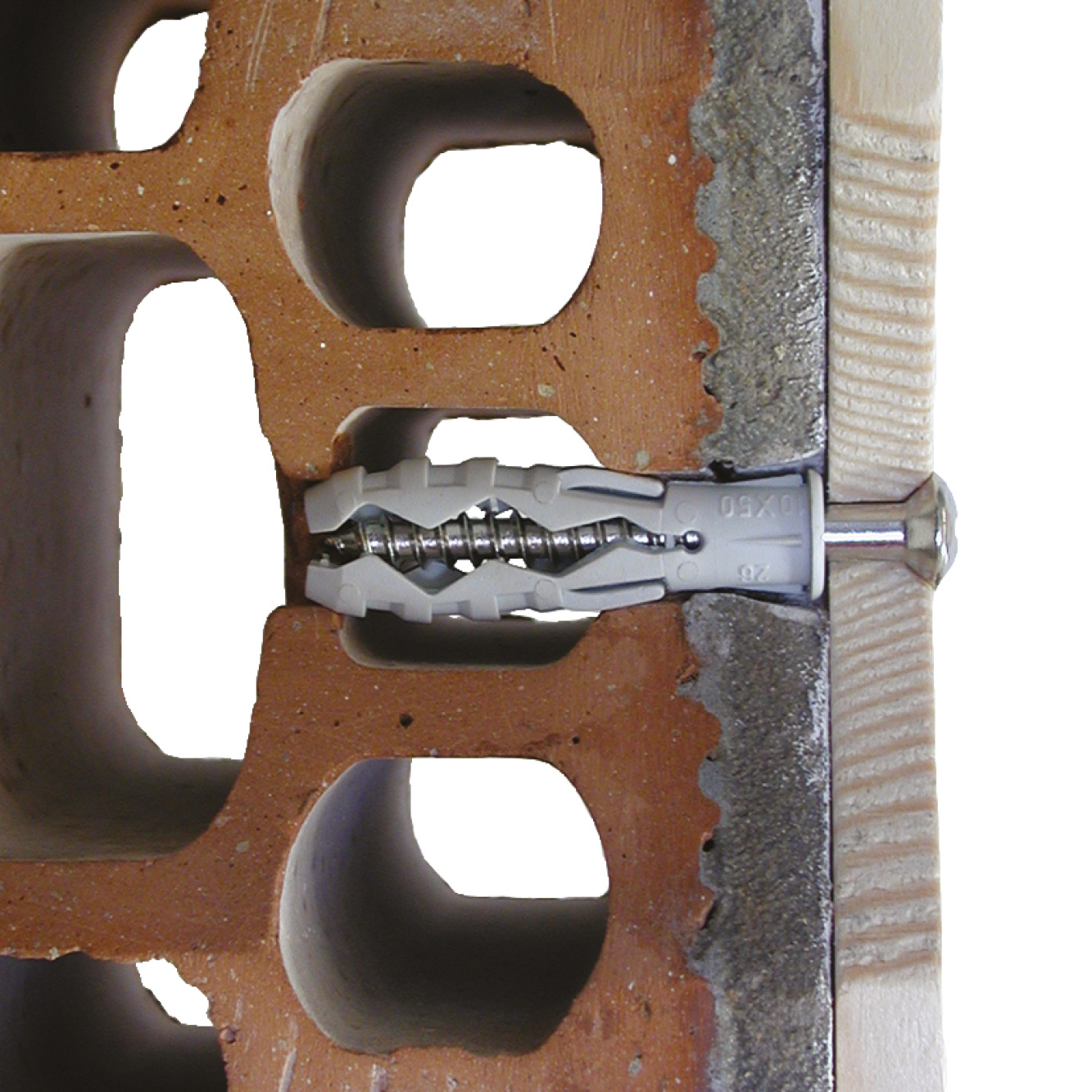

Anwendung
Technische Daten
Abmessungen
Abmessungen und charakteristische Werte
| Artikel | Bezeichnung | ∅ Bohrer x Bohrtiefe d0 x h1 [mm] | Min. Bohrtiefe h1 [mm] | Einschraubtiefe hnom [mm] | Mindest-bauteildicke hmin [mm] | min. Schrauben-durchmesser d [mm] | max. Schrauben-durchmesser d [mm] | St./Box | St./Umverpackung |
|---|---|---|---|---|---|---|---|---|---|
| 6000100402000 | TU | Ø4x20* | 30 | 20 | 40 | 2 | 3 | 300 | 9600 |
| 6000100502500 | Ø5x25 | 35 | 25 | 50 | 2.5 | 4 | 100 | 3200 | |
| 6000100603000 | Ø6x30 | 40 | 30 | 60 | 3.5 | 5 | 100 | 3200 | |
| 6000100703500 | Ø7x35* | 45 | 35 | 80 | 4 | 5.5 | 150 | 2400 | |
| 6000100804000 | Ø8x40 | 55 | 40 | 80 | 4.5 | 6 | 100 | 1600 | |
| 6000101005000 | Ø10x50 | 65 | 50 | 100 | 6 | 8 | 50 | 800 | |
| 6000101006000 | Ø10x60 | 75 | 60 | 120 | 6 | 8 | 25 | 400 | |
| 6000101206000 | Ø12x60* | 75 | 60 | 120 | 8 | 10 | 25 | 400 | |
| 6000101408000 | Ø14x80* | 100 | 80 | 160 | 10 | 12 | 20 | 160 | |
| 6000101608000 | Ø16x80* | 100 | 80 | 160 | 12 | 14 | 15 | 120 |
* Previous version geometry

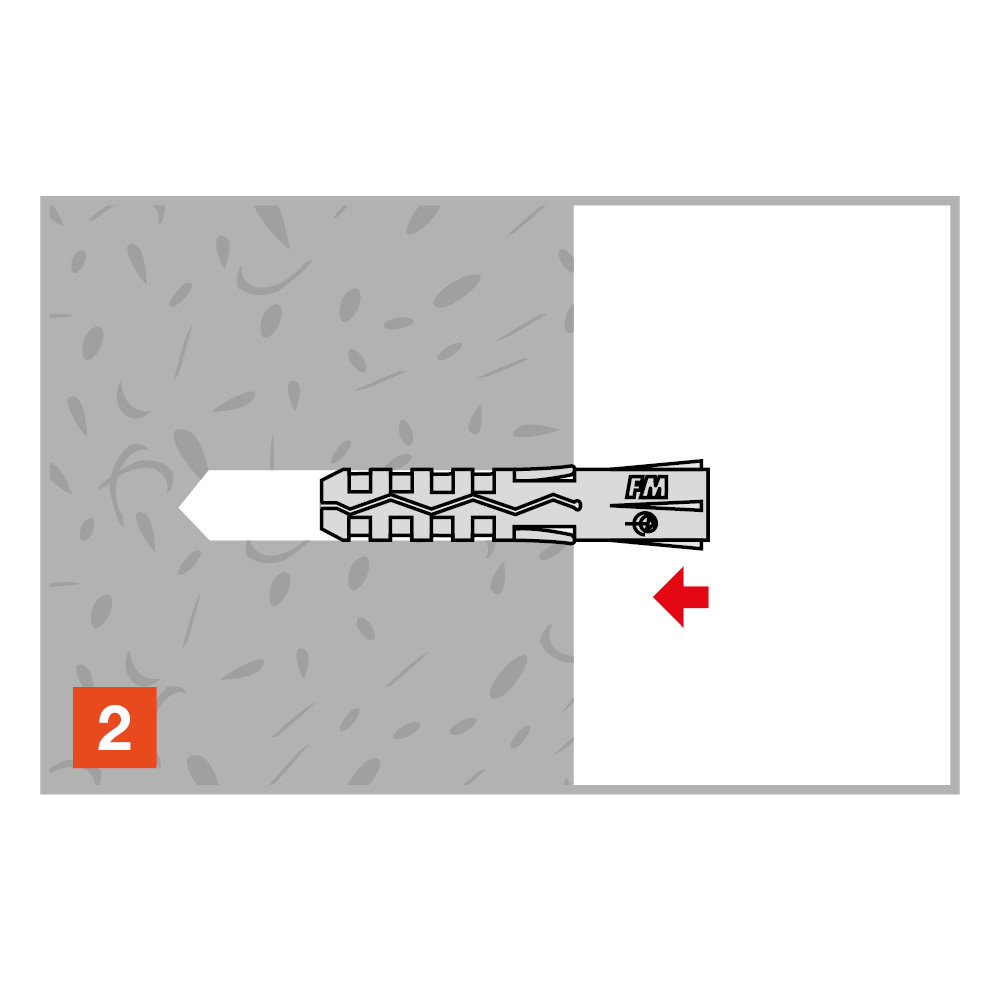

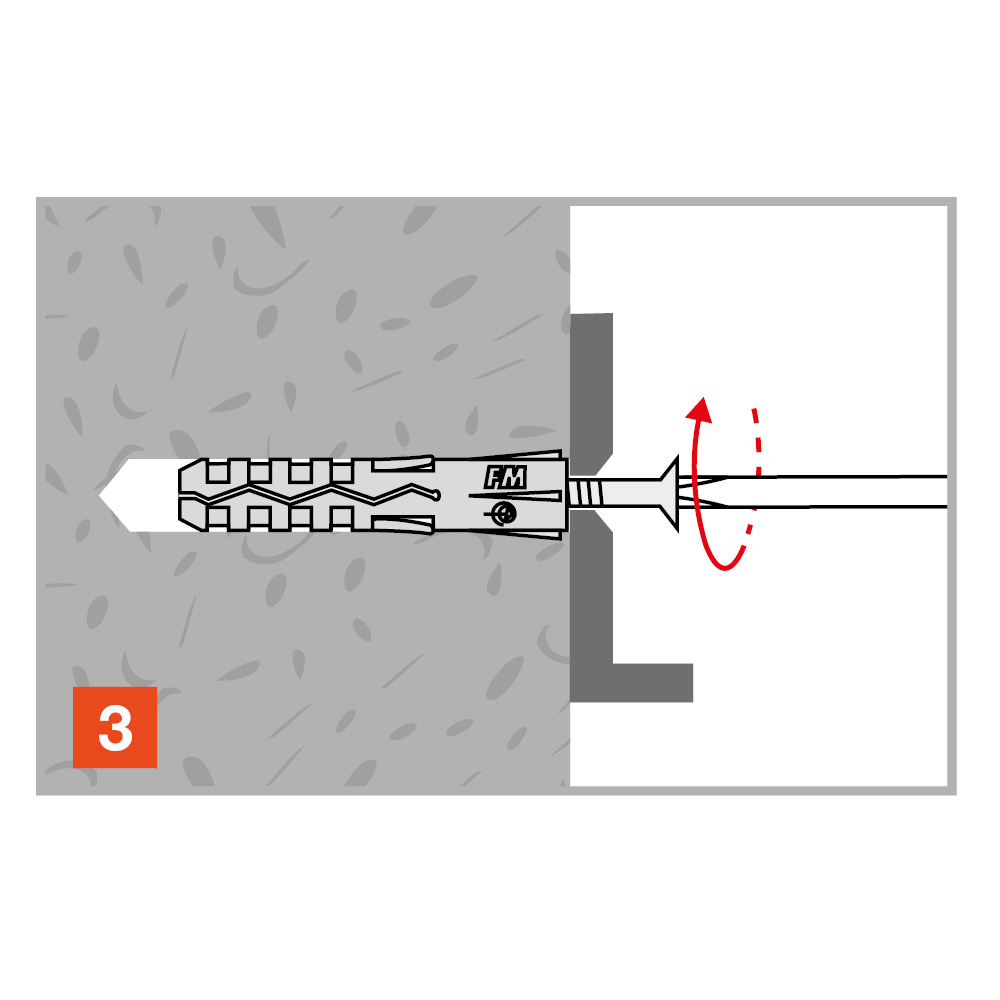

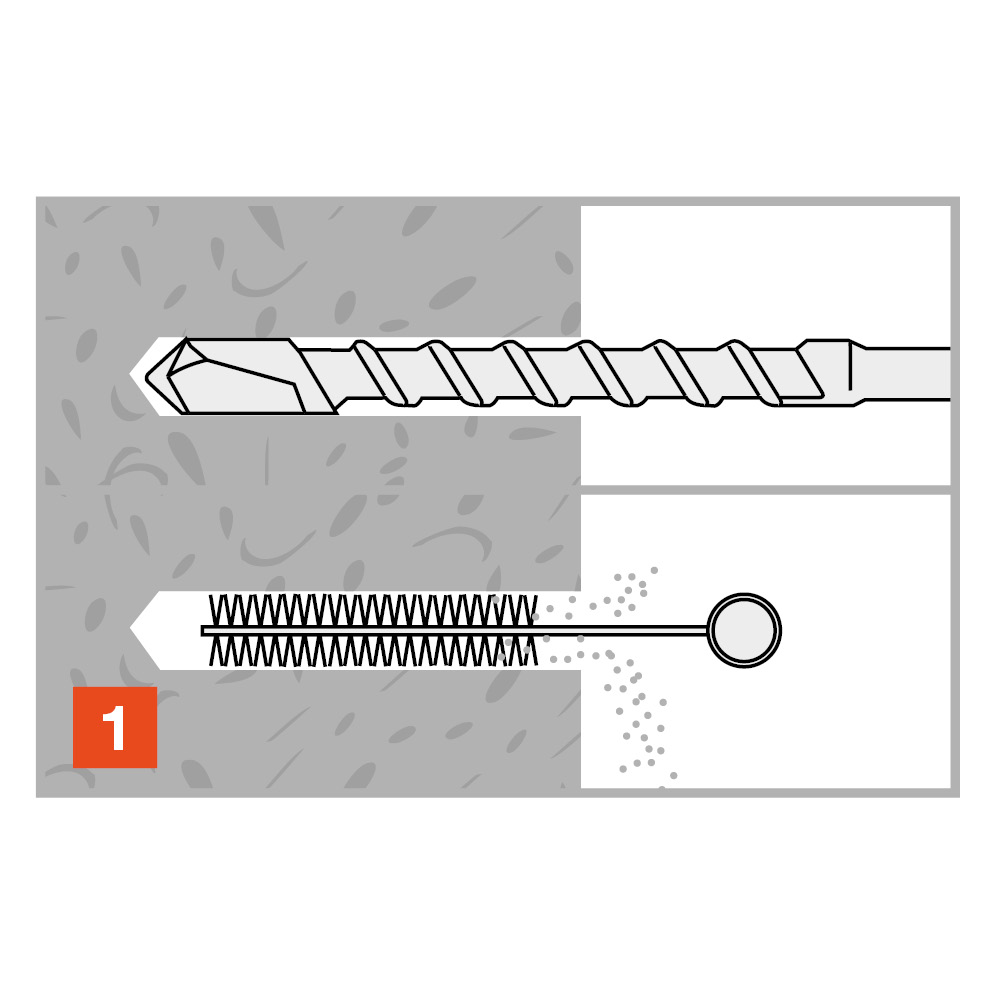

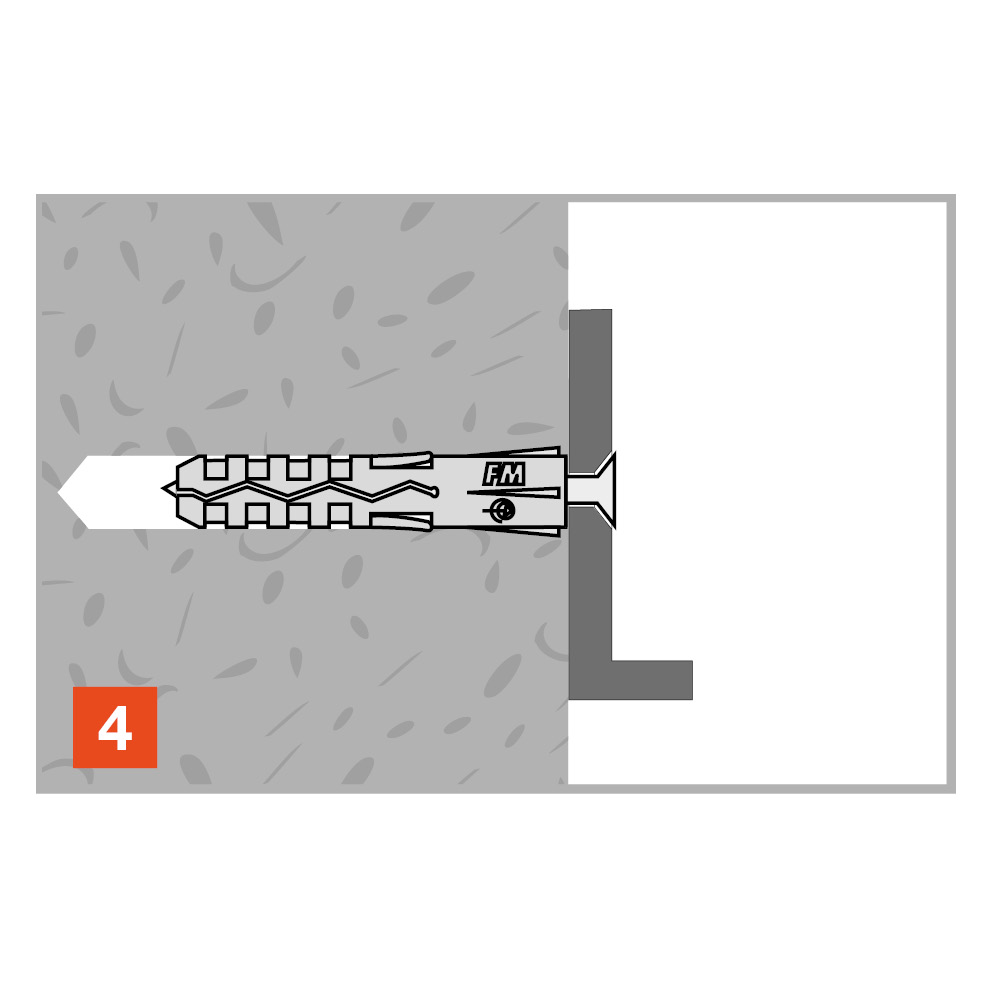

Installation
Installation
