PFU
Pfettenanker
Die PFU Pfettenanker werden für die Befestigung Zugverankerung von sich kreuzenden Hölzern verwendet. Ebenso können horizontale Kräfte aufgenommen werden. Belastungsabhängig kommen 2 oder 4 Pfettenanker pro Anschluss zur Anwendung.
Bei 2 Pfettenankern pro Anschluss sollten diese diagonal gegenüberliegend angeordnet werden, um eine mittige Lasteinleitung zu gewähren.
Eine Querzugbeanspruchung der Hölzer ist zu beachten und ggf. nachzuweisen.
Die Montage wird durch die Fixierung mit der Einschlagzacke erleichtert.
CE Kennzeichnung
ETA
Nutzungsklasse 2
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten
Abmessungen
Abmessung
| Artikel | Abmessungen [mm] | Löcher | Antal pr. kasse | |||
|---|---|---|---|---|---|---|
| A | B | t | Ø | Anzahl | ||
| PFU170 | 170 | 30 | 2 | 5 | 3 + 3 | 100 |
| PFU210 | 210 | 30 | 2 | 5 | 4 + 4 | 100 |
| PFU250 | 250 | 30 | 2 | 5 | 5 + 5 | 100 |

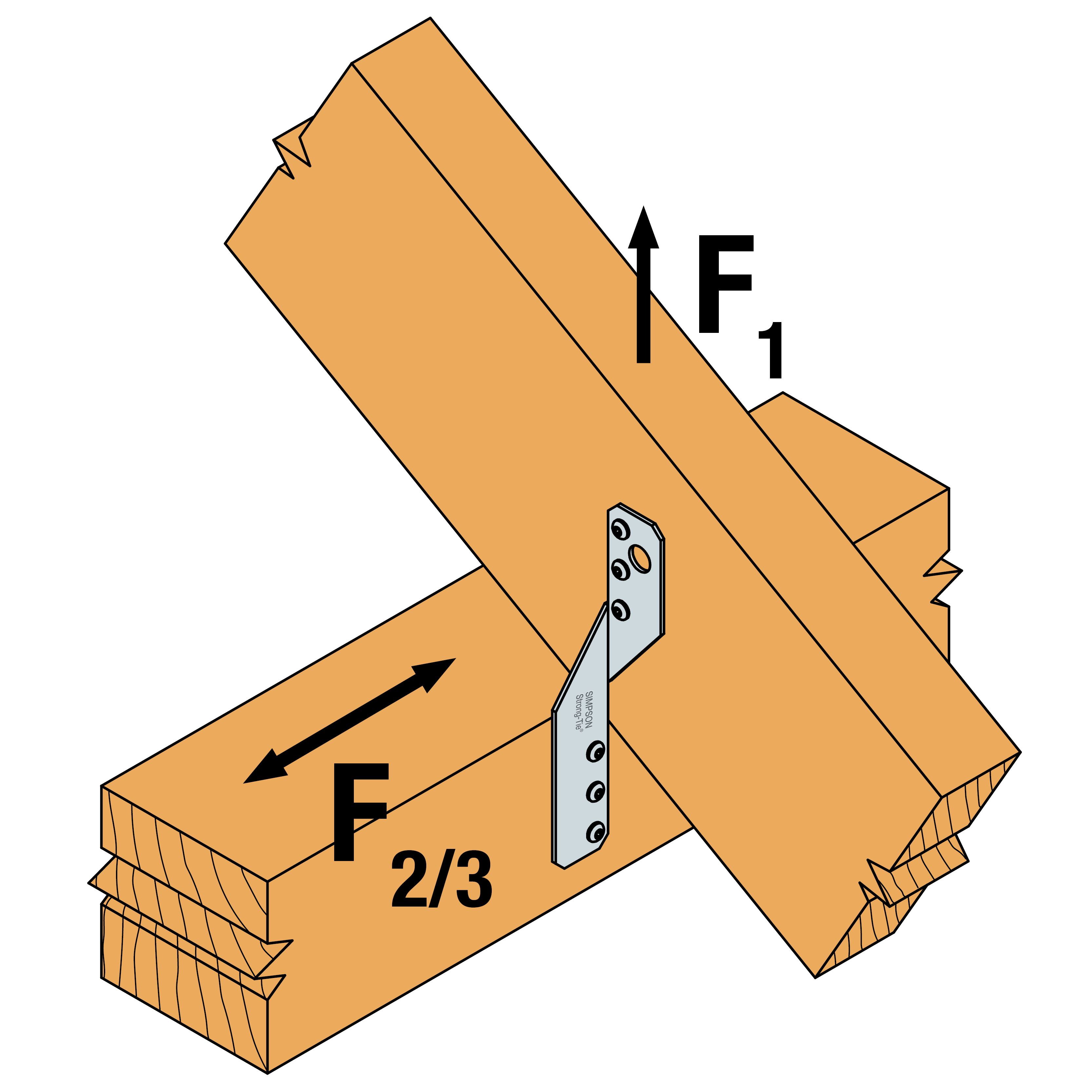

Charakt. Werte der Tragfähigkeit
| Artikel | Charakter. Tragfähigkeit / 2 Sparrenpfettenanker pro Verbindung [kN] | |||||||
|---|---|---|---|---|---|---|---|---|
| CNA4,0x40 [2 søm pr. flig] | CNA4,0x40 [3 søm pr. flig] | CNA4,0x40 [4 søm pr. flig] | CNA4,0x40 [5 søm pr. flig] | |||||
| R1,k - min von: | R2,k=R3,k - min von: | R1,k - min von: | R2,k=R3,k - min von: | R1,k - min von: | R2,k=R3,k - min von: | R1,k - min von: | R2,k=R3,k - min von: | |
| PFU170 | 5.5; 10.4/kmod | 0.8; | 9.5; 10.4/kmod | 2 | - | - | - | - |
| PFU210 | - | - | 9.6; 14.6/kmod | 1.5 | 13.6: 14.6/kmod | 3.1 | - | - |
| PFU250 | - | - | - | - | 13.6; 14.6/kmod | 2.6 | 17.6; 14.6/kmod | 4.5 |
Kombinierte Beanspruchung:
