Holzverbinder
Stützenfüße
PB / PBL / PBK / PBE

Pfostenhalter

Die PB Stützenfüße werden direkt im Beton eingesetzt und können Druckkräfte aufnehmen.

Technisches Datenblatt
Nutzungsklasse 3

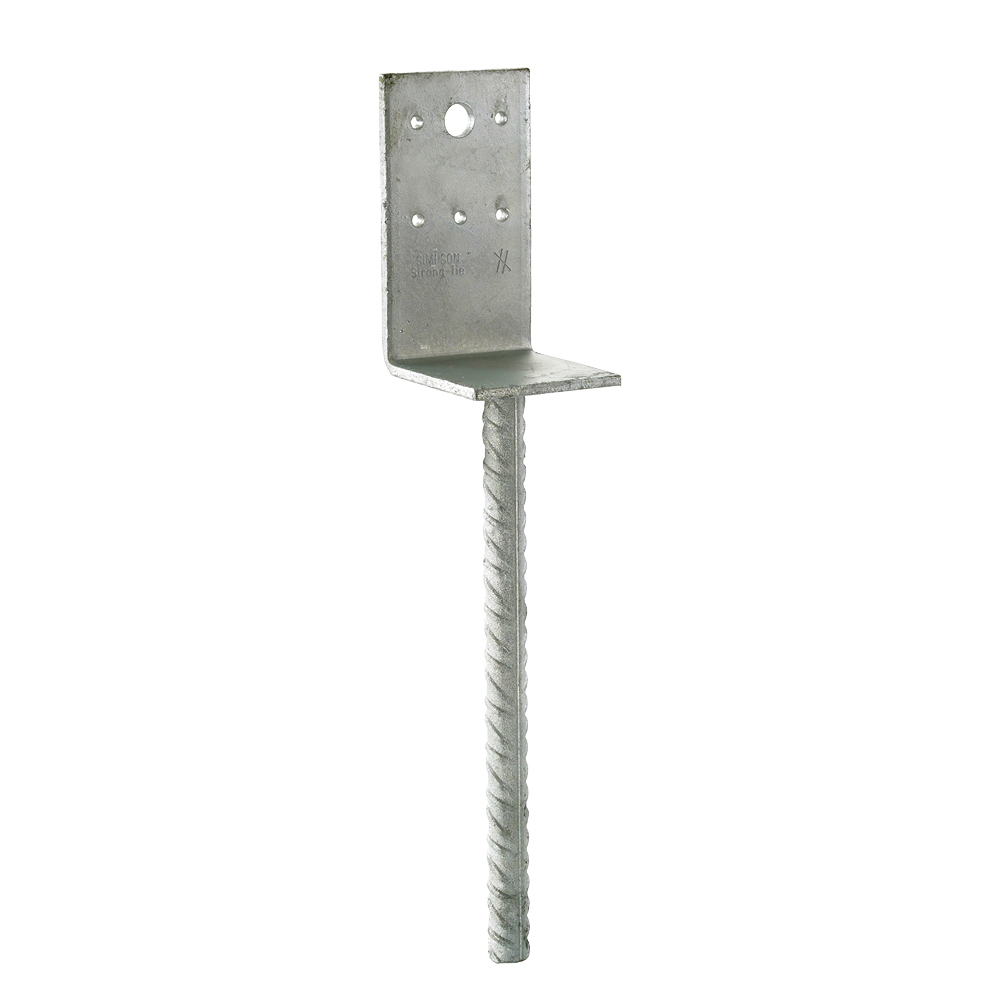

PB main.jpg

Produkt-Details

Bilder

PB main.jpg

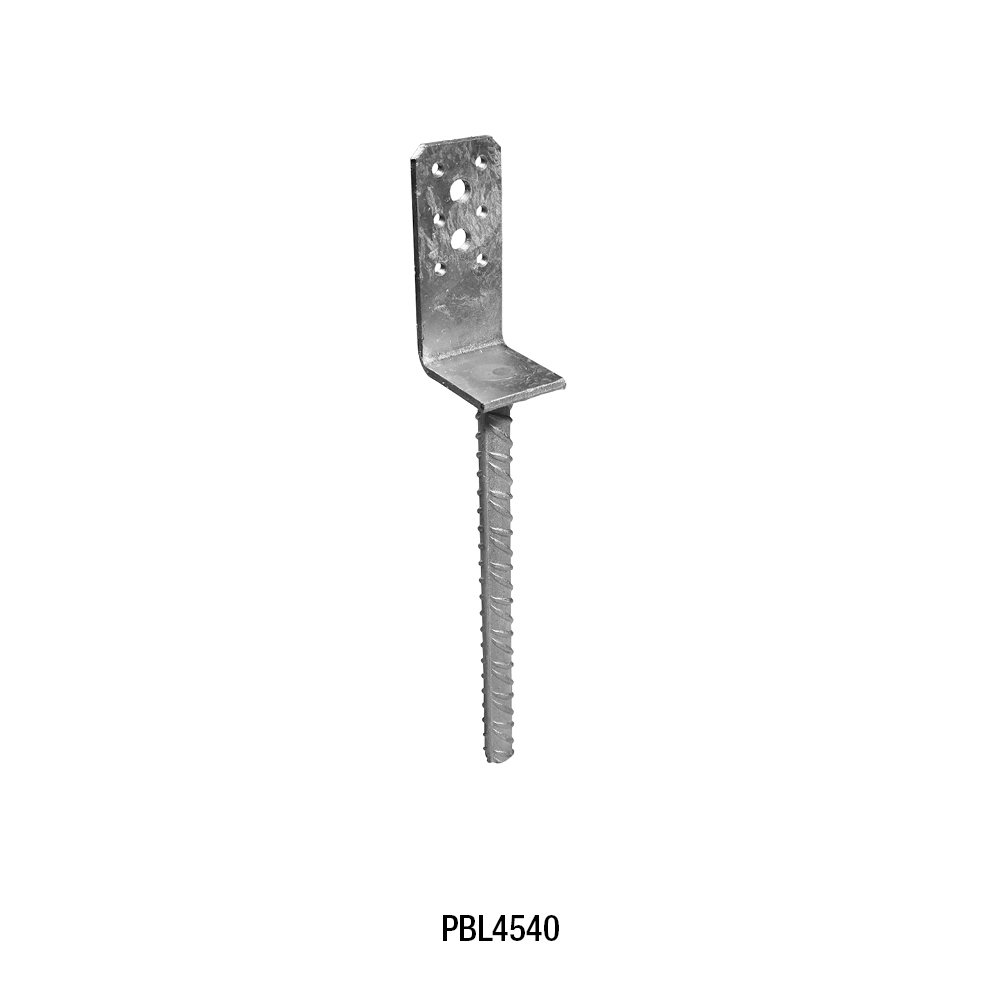

PBL4540 prod..jpg

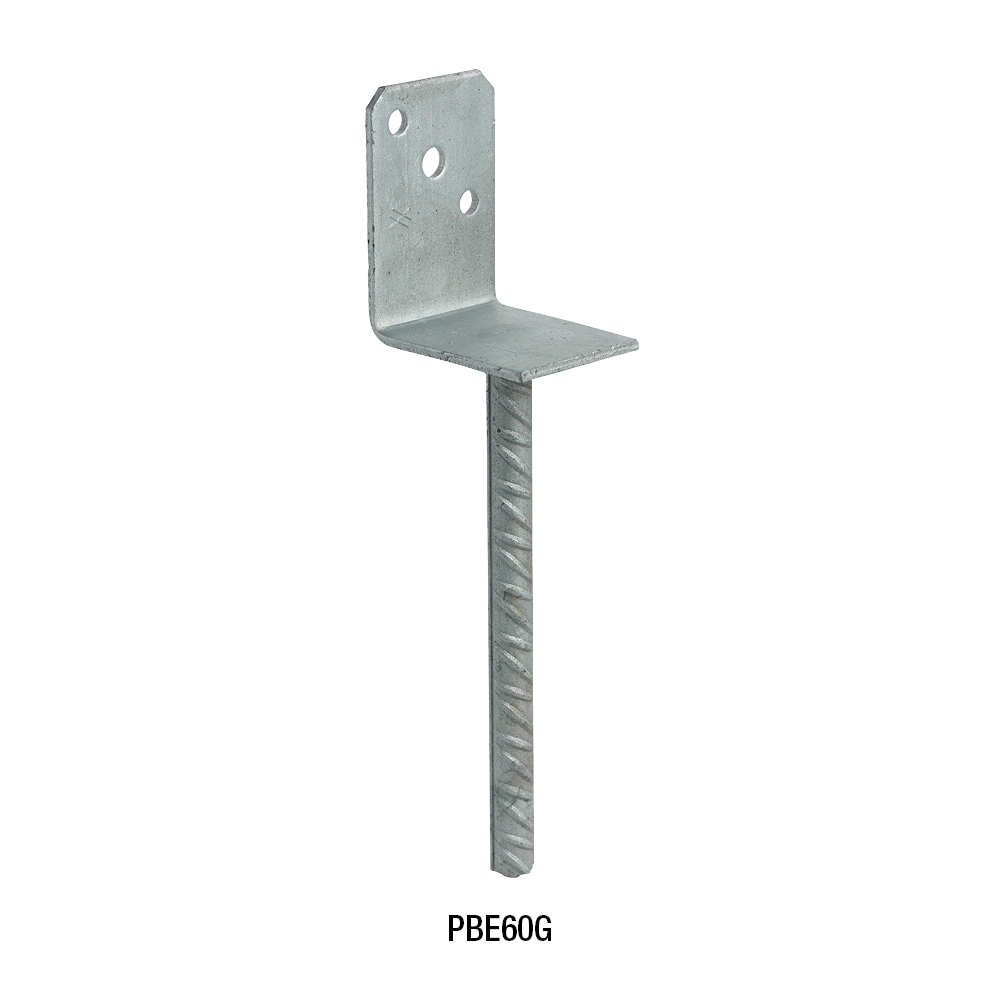

PBE60G prod..jpg
PB inst..jpg

Eigenschaften

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

  • Rippenstab B550

Vorteile

  • Direkter Einbau im Beton, ohne zusätzliche Verbindungmittel.

Anwendung

Anwendbare Materialien

Auflager:

  • Beton

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Die PB Stützenfüße werden direkt im Beton eingesetzt und können Druckkräfte aufnehmen.

Technische Daten

Abmessungen


Abmessungen und charackteristische Werte

Artikel Abmessungen und charackteristische Werte [mm] Löcher obere Platte Box Quantity
A B C F G t Ø5 Ø9 Ø11 Ø13,5
PBL454045409020016462--20
PBE60G-B706092450164-21-15

Installation

Installation

Befestigung

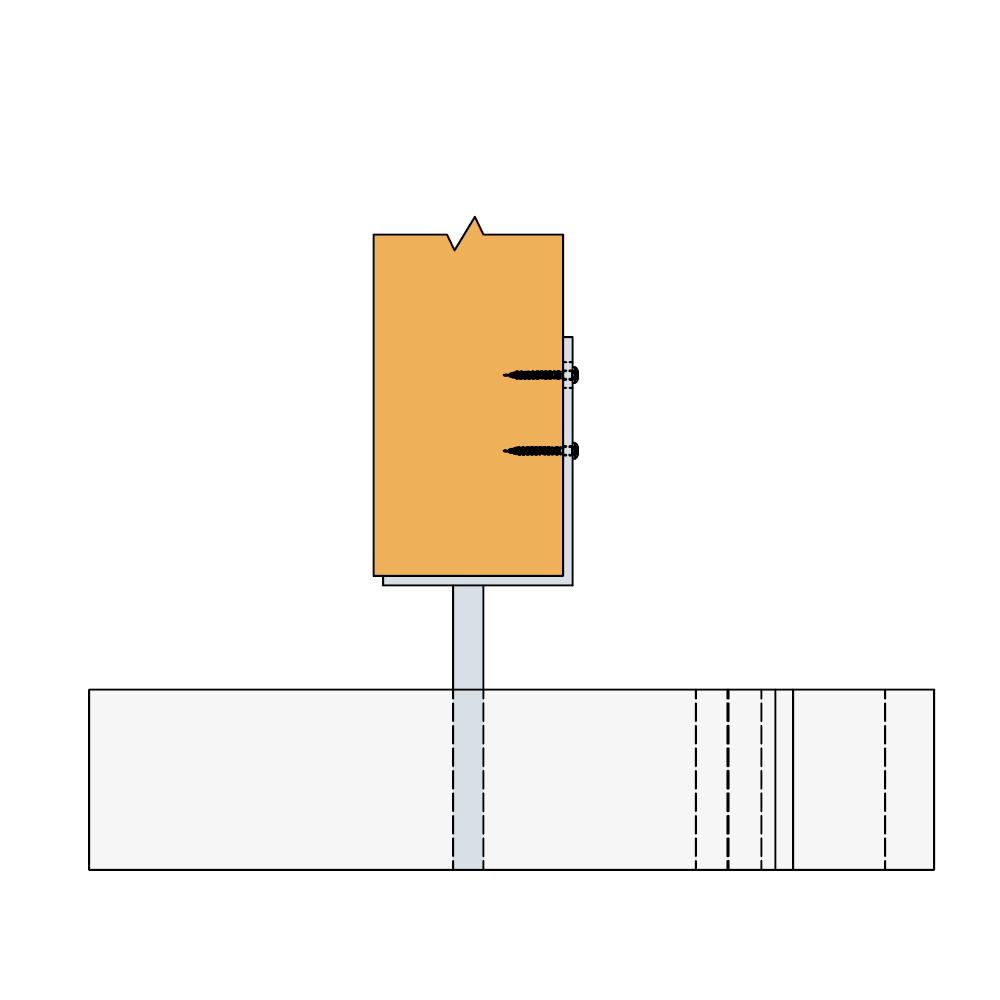

  • Die Stützenfüße werden direkt einbetoniert, sowie am Holz einseitig mittels CNA Kammnägel oder CSA Schrauben angeschlossen.
PB inst..jpg
