Holzverbinder
Haus und Garten
PBR

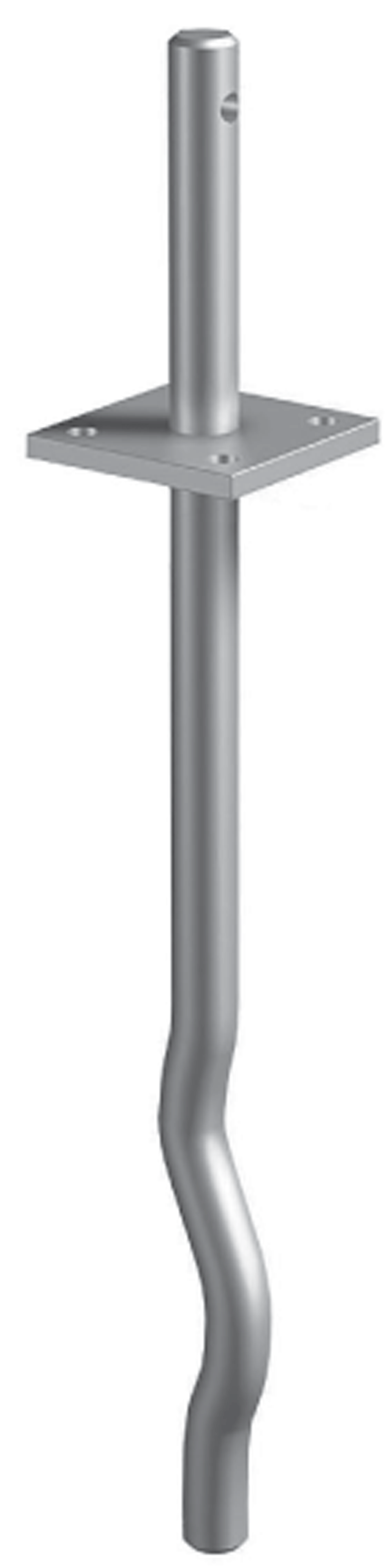

Pfostenhalter

Für den Haus und Garten-Bereich.

Technisches Datenblatt
Nutzungsklasse 3

Produkt-Details

Bilder


Eigenschaften

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

  • Für Stützenquerschnitte ab 80x80 mm
  • Schneller Einbau durch Einsetzen in eine Ø24 mm Bohrung
  • seitlich kann zur Aufnahme von Zugkräften ein Stabdübel Ø 10mm eingebaut werden

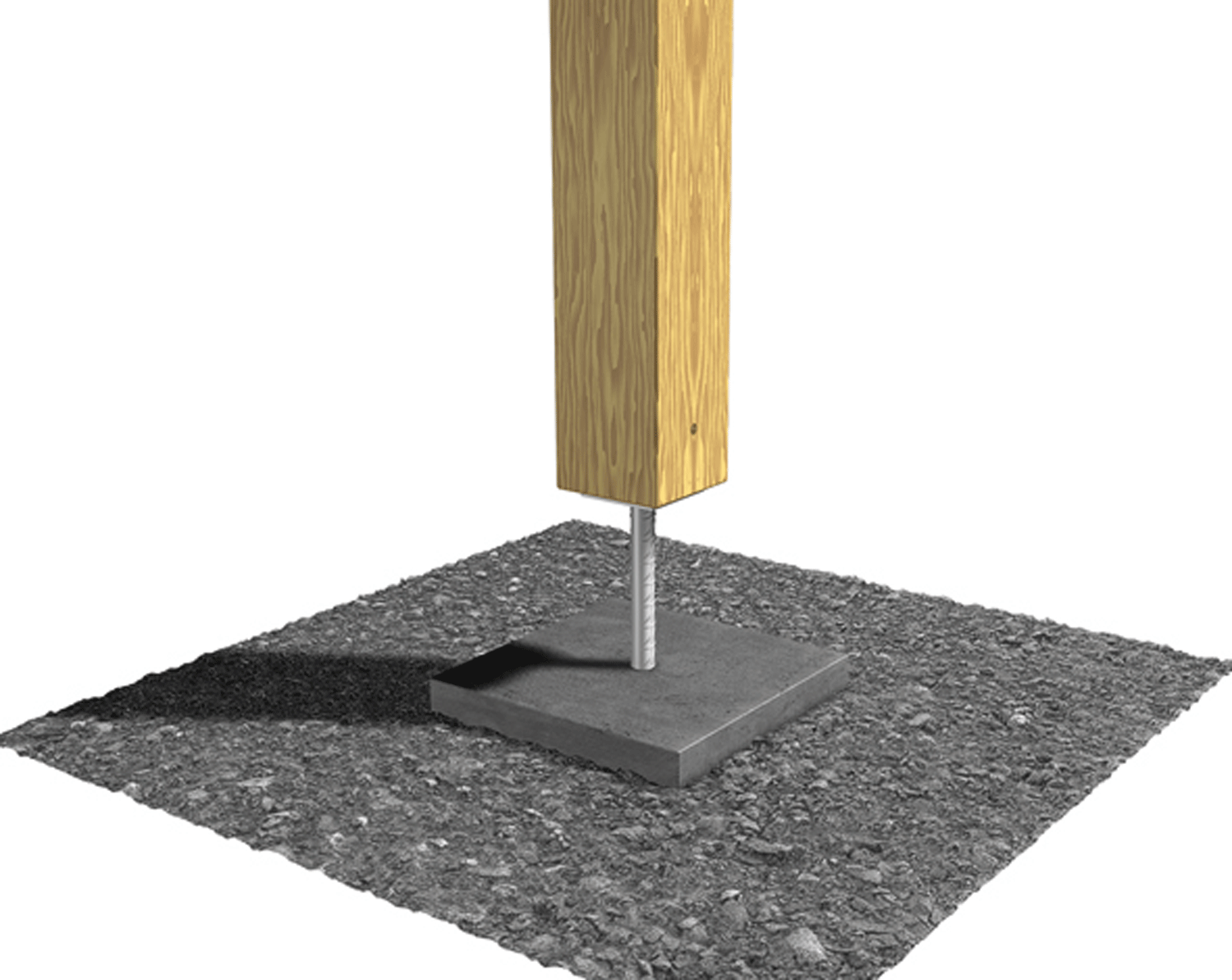

Anwendung

Anwendbare Materialien

Auflager:

  • Beton

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Haus und Garten

Technische Daten

Abmessungen


Abmessungen und charackteristische Werte

Artikel Abmessungen und charackteristische Werte [mm] Loch für Stabdübel
A B C D t Ø11
PBR24/50G808012349581

Installation

Installation

Befestigung

  • Bohrung Ø24 mm
  • Einsenkung der Tragplatte 80/80 mm optional
  • Einsetzen der Stützenfüße
  • Ggf. Anschrauben der Tragplatte an die Holzstütze (4 Löcher Ø 9 mm)
  • Sogsicherung mit Ø10mm Stabdübel
  • Zur Montage empfehlen wir die Bohrschablone BTBS40, Verwendung mit der Reduzierhülse

CAD- und BIM-Bibliothek

2D

PBR24/50G

3D

PBR24/50G
