PCN24

Pfostenhalter

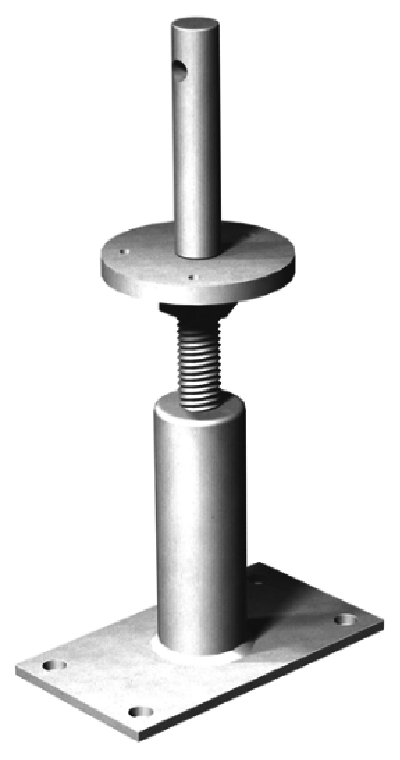

Der Simpson Strong-Tie® Pfostenhalter PCN zum Aufdübeln.

Technisches Datenblatt

Nutzungsklasse 3

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

Schneller Einbau durch Verschraubung in drehbar gelagerter Tragplatte
Höhenverstellbar in eingebautem Zustand
100 x 100 mm als kleinster Stützenquerschnitt möglich

Anwendung

Tragwerkskomponenten

Auflager:

Beton

Aufzulagerndes Bauteil:

Holz, Holzwerkstoff

Anwendungsbereich

Anschlüsse von Stützen aus Holz oder Holzwerkstoffen an Beton.
Der Anschluss erfolgt von der Stirnseite der Stütze in eine Ø24mm Bohrung.
Für abhebende Lasten ist seitlich ein Ø10 mm Stabdübel einzubauen.

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte

Artikel	Abmessungen und charakteristische Werte [mm]									Löcher obere Platte		Löcher in der Fußplatte
Artikel	A Ø	B Ø	C	D	E	F	G	t₁	t₂	Ø6 [mm]	Ø11 [mm]	Ø14 [mm]
PCN24x130G-R	24	80	125	100	180	130-195	48	8	6	2	1	4
PCN24x180G-R	24	80	125	100	180	180-245	48	8	6	2	1	4
PCN24x230G-R	24	80	125	100	180	230-295	48	8	6	2	1	4
PCN24x280G-R	24	80	125	100	180	280-345	48	8	6	2	1	4
