Holzverbinder
Haus und Garten
PDS

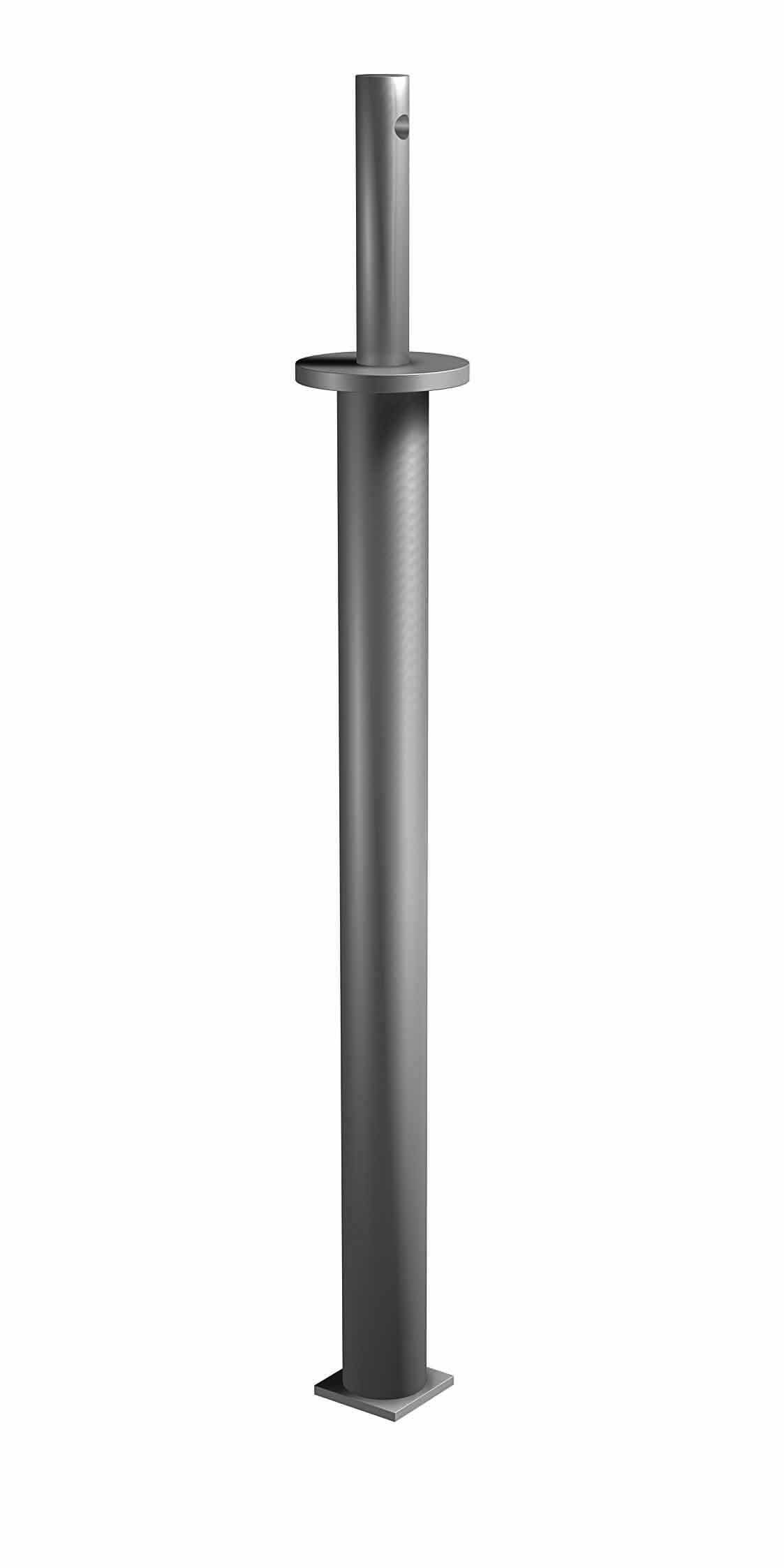

Pfostenhalter

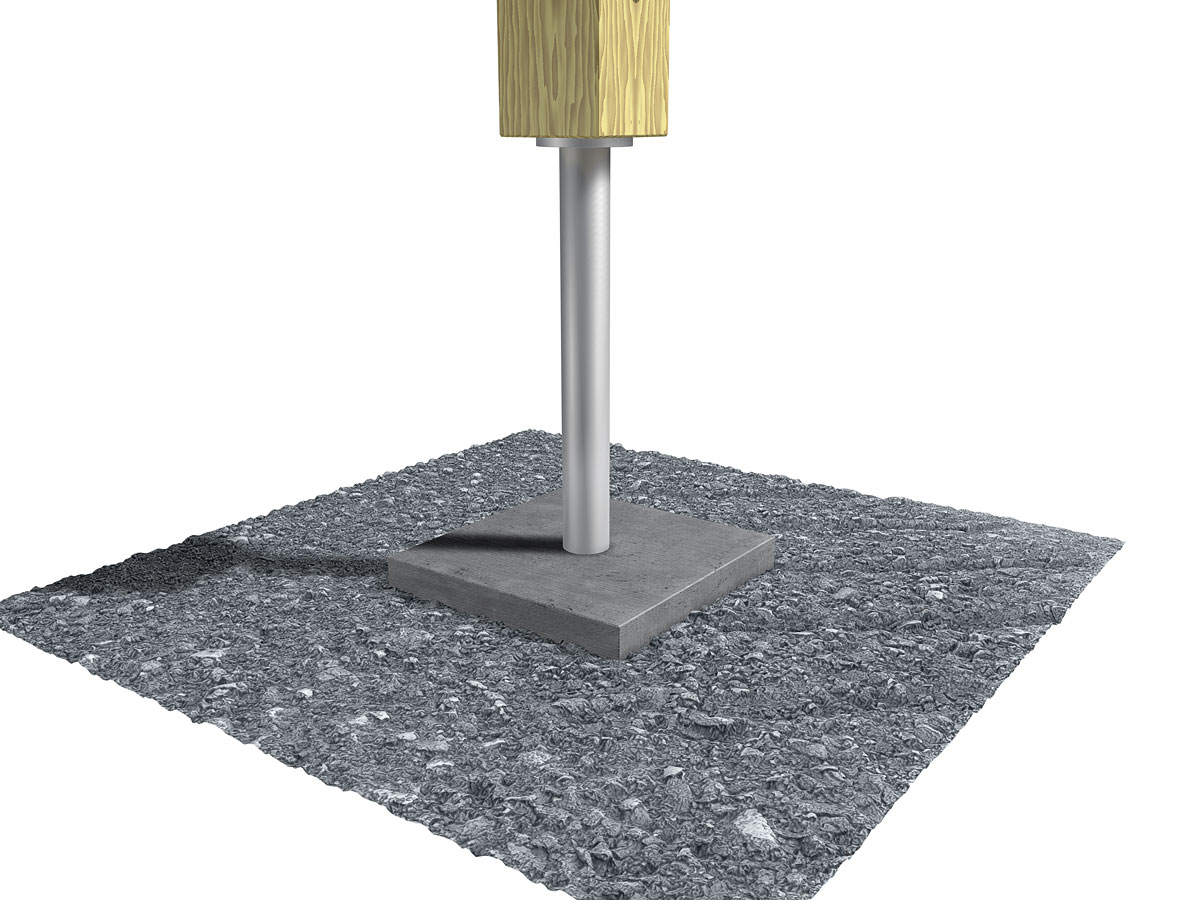

Die Stützenfüße sind zur Aufnahme von vertikalen Lasten geeignet und werden einbetoniert. Die Anbindung des PDs an die Stütze erfolgt durch eine Bohrung Ø24 mm. Durch die kraftschlüssige Verschraubung ist eine konstruktive Zugverankerung gewährleistet.

Technisches Datenblatt
Nutzungsklasse 3

Produkt-Details

Bilder


Eigenschaften

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

  • Kleine Stützenquerschnitte ab 100 x 100 mm sind möglich
  • Schneller Einbau durch Verwendung eines glatten 24 mm Dorns
  • Aufnahme von Zugkräften
  • Aufnahme von Horizontalkräften

Anwendung

Anwendbare Materialien

Auflager:

  • Beton

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Haus und Garten

Technische Daten

Abmessungen


Abmessungen und charackteristische Werte

Artikel Abmessungen (mm) [mm] Loch für Stabdübel
A B C D E F G t1 t2 Ø11
PDS60G2480125505060042.3651

Installation

Installation

Befestigung

  • Bohrung Ø 24 mm
  • Einsenkung der Tragplatte Ø 80 mm optional
  • Einbau eines Stabdübels Ø 10 mm bei abhebenden Lasten

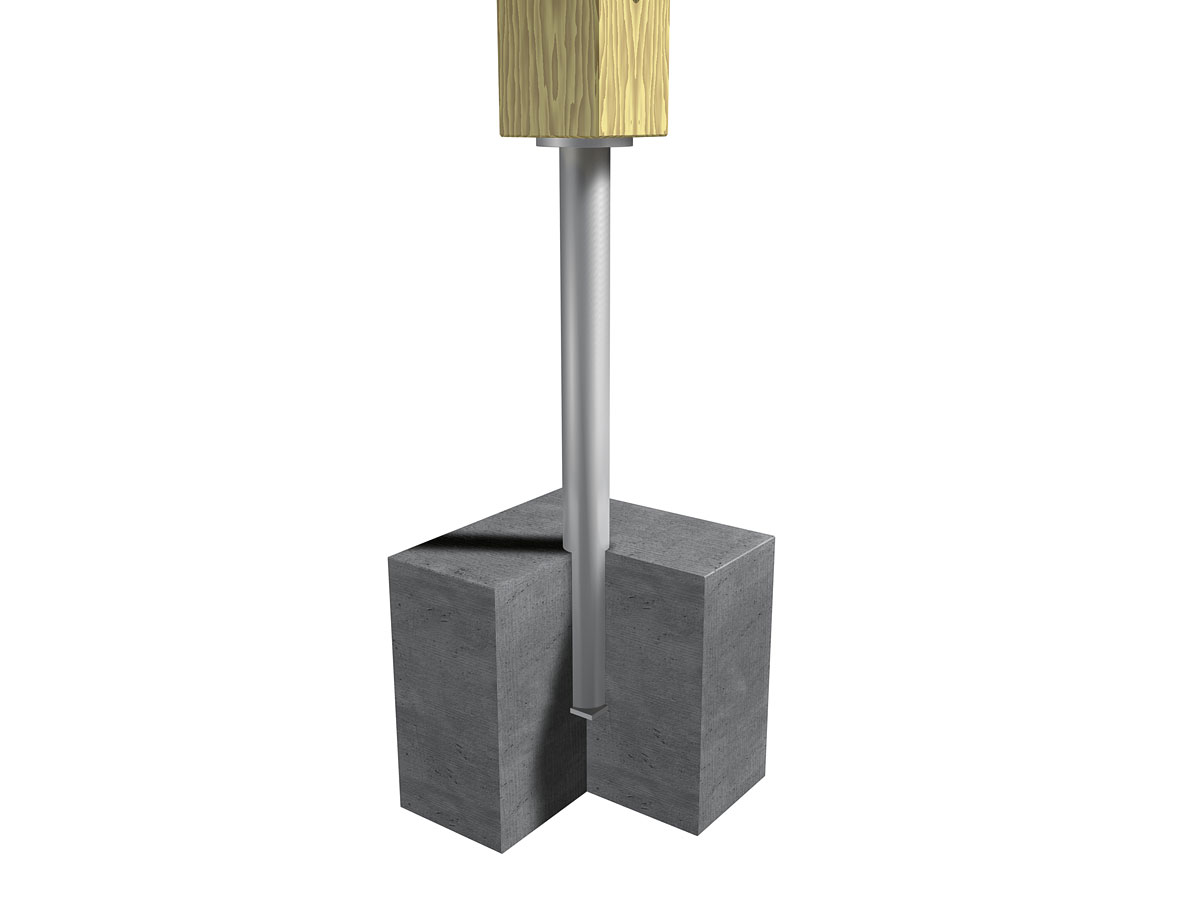

  • Aufdübeln auf Betonsockel bzw. einbetonieren

CAD- und BIM-Bibliothek

2D

PDS60G

3D

PDS60G
