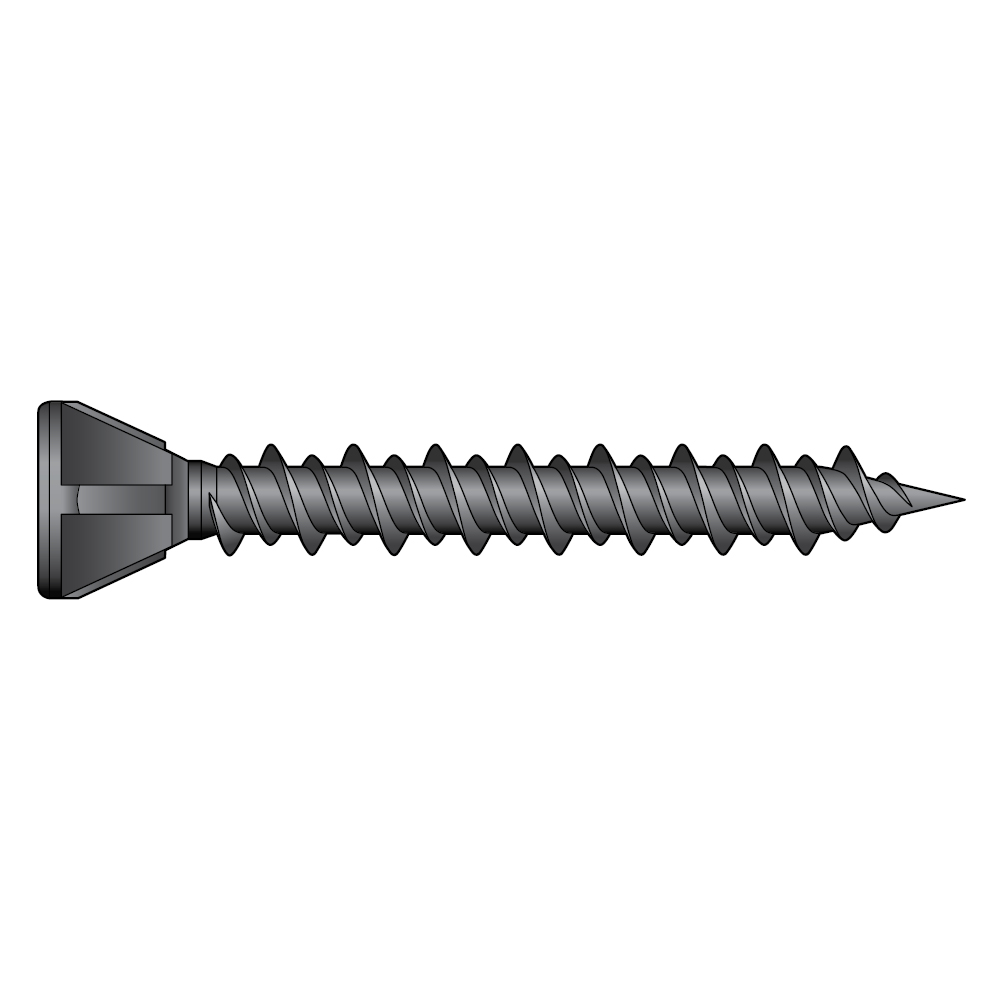

MTH

Schraube für Gipsfaserplatten an Holz/Stahl

Die MTH-Schrauben mit HiLo-Gewinde sind so konzipiert, dass eine erhöhte Verschraubungsrate erzielt wird. Dies gewährleistet ein zügiges Arbeiten bei der Befestigung von dichten Gipsfaserplatten oder von Holzplatten auf Holzunterkonstruktion (Böden).

Technisches Datenblatt
CE Kennzeichnung
Nutzungsklasse 1
Phosphatierter Stahl
Galvanisch verzinkt, gelb chromatiert
Innen
MTH main image.jpg

Produkt-Details

Bilder

MTH main image.jpg
MTH photo gallery.jpg
QD fibergips.jpg
MTHE MTHSE.jpg

Eigenschaften

Material

  • Kohlenstoffstahl, gehärtet
  • Phosphatiert - Klasse 48

Vorteile

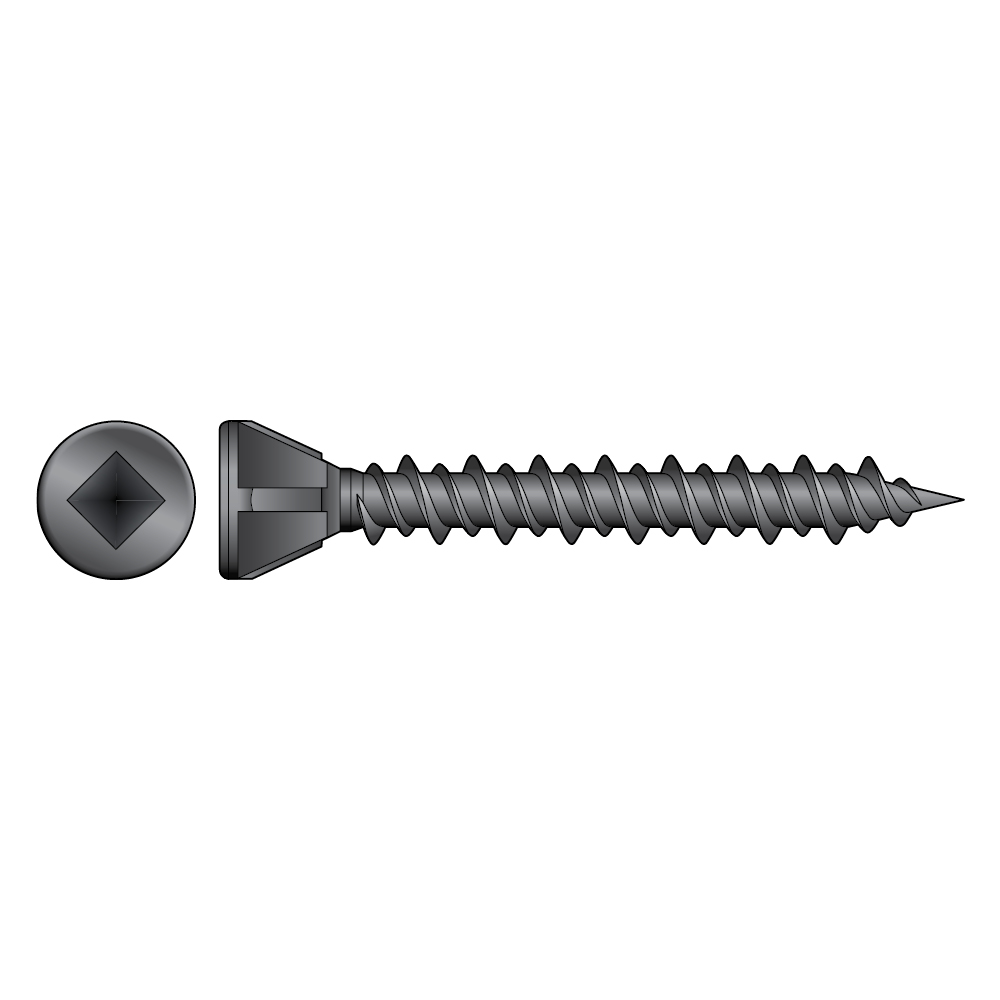

  • Der Senkfräskopf ermöglicht ein sauberes, bündiges Versenken des Schraubenkopfes in die Fasergipsplatte
  • Die Spitzengeometrie gewährleistet ein leichtes Eindringen.
  • Teilgewinde (MTH32E) für Holz-auf-Holz-Befestigungen.
  • High-Low-Gewinde für die Befestigung auf Holz- oder Metallunterkonstruktion.
  • CE-Kennzeichnung gemäß EN 14566 und EN 14592: Lastwerte für Stahl und Holz (Ausreißen und Abscheren) siehe techn. Datenblatt.

Anwendung

Anwendbare Materialien

  • Fasergipsplatten (z. B. Fermacell) an Holz- und Metallständerwerke

Anwendungsbereich

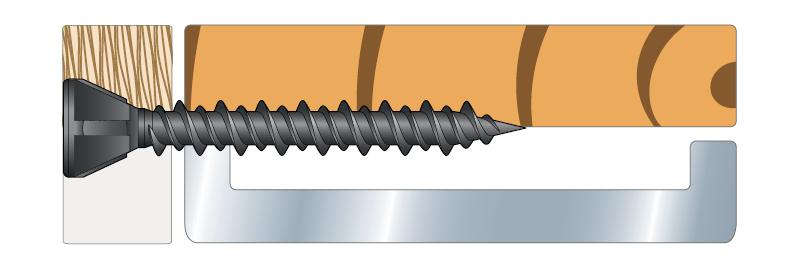

  • Fasergipsplatten auf Holzuntergrund und Metallständerwerke mit den Stärken von 0,6 mm bis 0,9 mm sowie Holz auf Holzuntergrund

Technische Daten

Abmessungen

MTH dim image.jpg

Abmessungen und technische Daten

Artikel Kopfdurchmesser [mm] max. Drehzahl - DE [U/Min.]
MTH25E6.92500
MTH32E1000 - 2500
MTH32SE2500

MTH25E + MTH32SE: Vollgewinde

MTH32E: Teilgewinde



Abmessungen und technische Daten

Artikel Abmessungen [mm] Anzahl Schrauben / Streifen Anzahl Schrauben / Box Empfohlene Umdrehungen / min. Kompatible Schraubervorsätze
dh d l
MTH25E6.93.8253025002500QDPRO51E / QD76KE
MTH32E3.8323025002500QDPRO51E / QD76KE
MTH32SE3.8323025002500QDPRO51E / QD76KE

MTH25E + MTH32SE: Vollgewinde

MTH32E: Teilgewinde

Tragfähigkeitswerte - Anschluss an Metallständerwerke

Artikel Anschluss an Metallständerwerke
Anwendung Herausziehen Kopfdurchzug Abscheren
Fax,Rk [kN] Mindesteinschraubtiefe [mm] Fhead,Rk [kN] Mindestbauteildicke kopfseitig [mm] Flat,Rk [kN] Bauteildicken [mm]
MTH25EFermacell an Stahl0.85-0.9512.51.812,5 mm Fermacell an ≥ 0,7 mm Stahl
MTH32EFermacell an Stahl0.85-0.9512.51.812,5 mm Fermacell an ≥ 0,7 mm Stahl
  • Holzfestigkeitsklasse C24
  • Stahlgüte S275
  • Schrauben mindestens 3 Gewindegänge in Stahl einschrauben
  • Alle Werte der Tragfähigkeit wurden durch Versuche ermittelt

Tragfähigkeitswerte - Anschluss an Holzständerwerke

Artikel Anschluss an Holzständerwerke
Anwendung Herausziehen Kopfdurchzug Abscheren
Fax,Rk [kN] Mindesteinschraubtiefe [mm] Fhead,Rk [kN] Mindestbauteildicke kopfseitig [mm] Flat,Rk [kN] Bauteildicken [mm]
MTH25EFermacell an Holz0.6130.9512.50.712,5 mm Fermacell an ≥ 12,5 mm Holz
MTH32EFermacell an Holz1.15200.9512.50.9512,5 mm Fermacell an ≥ 20 mm Holz
  • Holzfestigkeitsklasse C24
  • Stahlgüte S275
  • Schrauben mindestens 3 Gewindegänge in Stahl einschrauben
  • Alle Werte der Tragfähigkeit wurden durch Versuche ermittelt

Eignungsnachweise

Leistungserklärung (DoP)

bbe6633cbb5c1918db70125c1cc02d86d18e1300.pdf (43.43 KB)
