Quik Drive® System

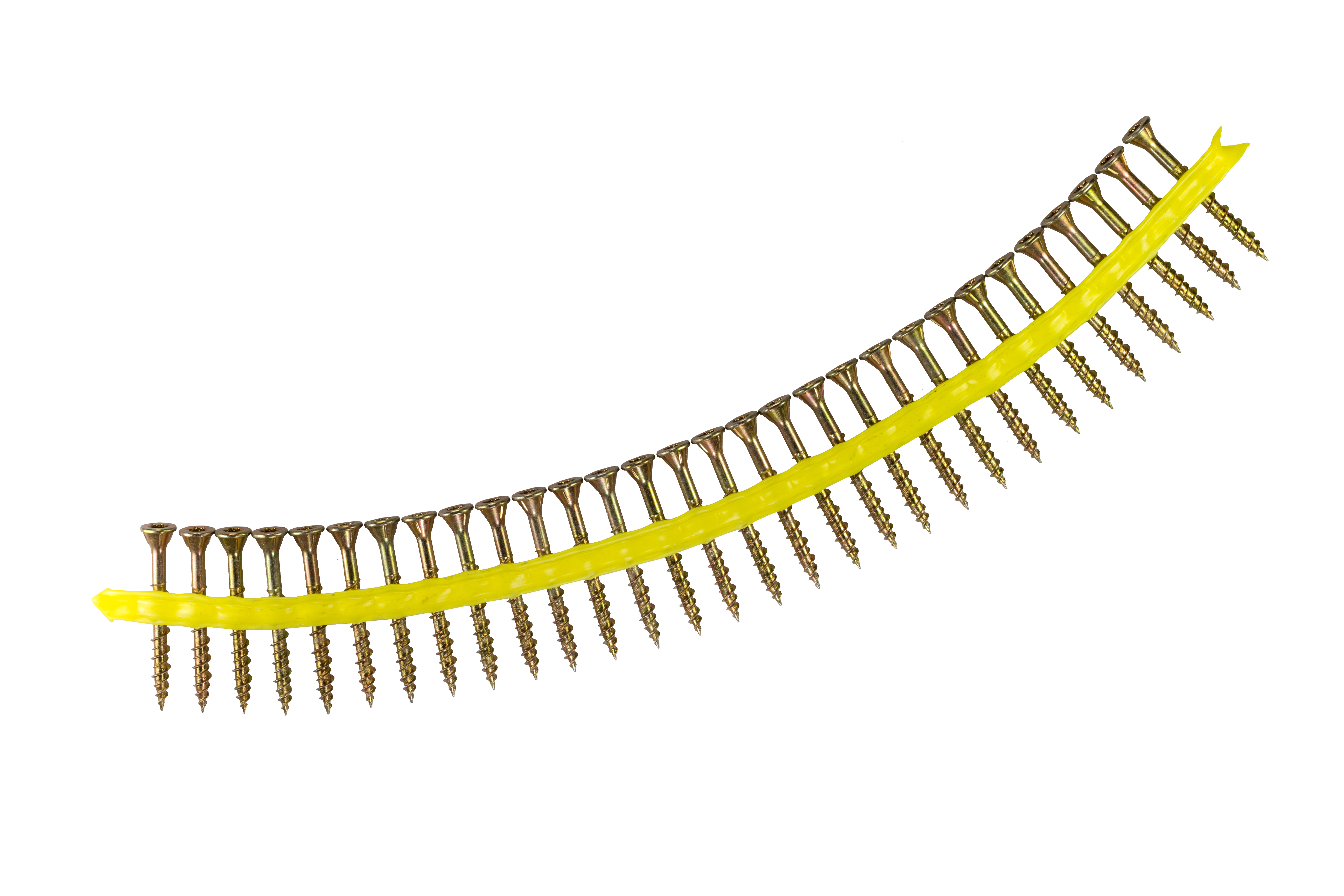

Magazinierte Schrauben
WSV

Schraube für Holzböden

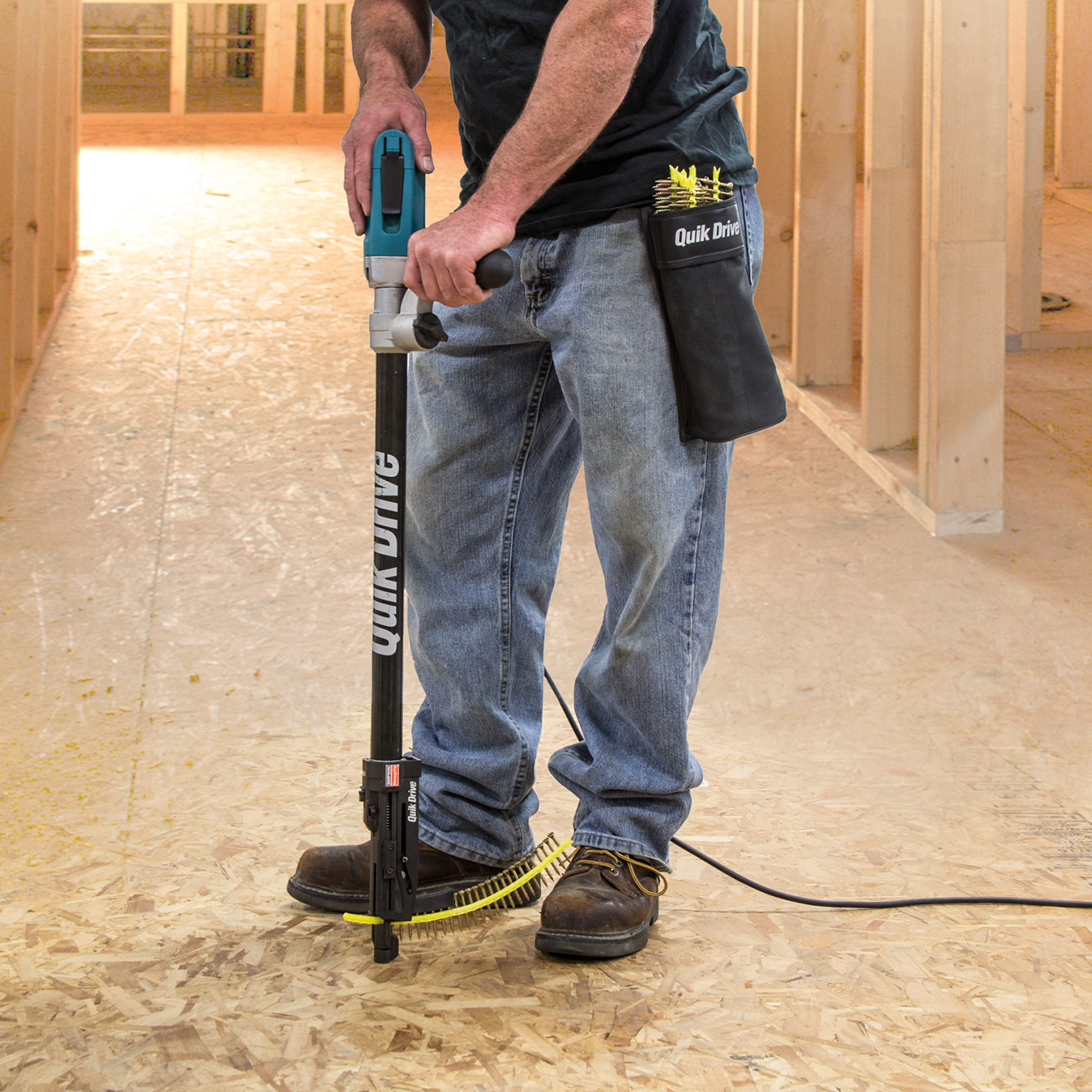

Magazinierte WSV-Schrauben mit Doppelgewinde für die Montage von OSB-Platten auf Holzunterkonstruktionen. Der Senkkopf mit Fräsrippen gewährleistet ein sauberes, bündiges Versenken des Schraubenkopfes.

Technisches Datenblatt
CE Kennzeichnung
Nutzungsklasse 2
Galvanisch verzinkt, gelb chromatiert
Innen

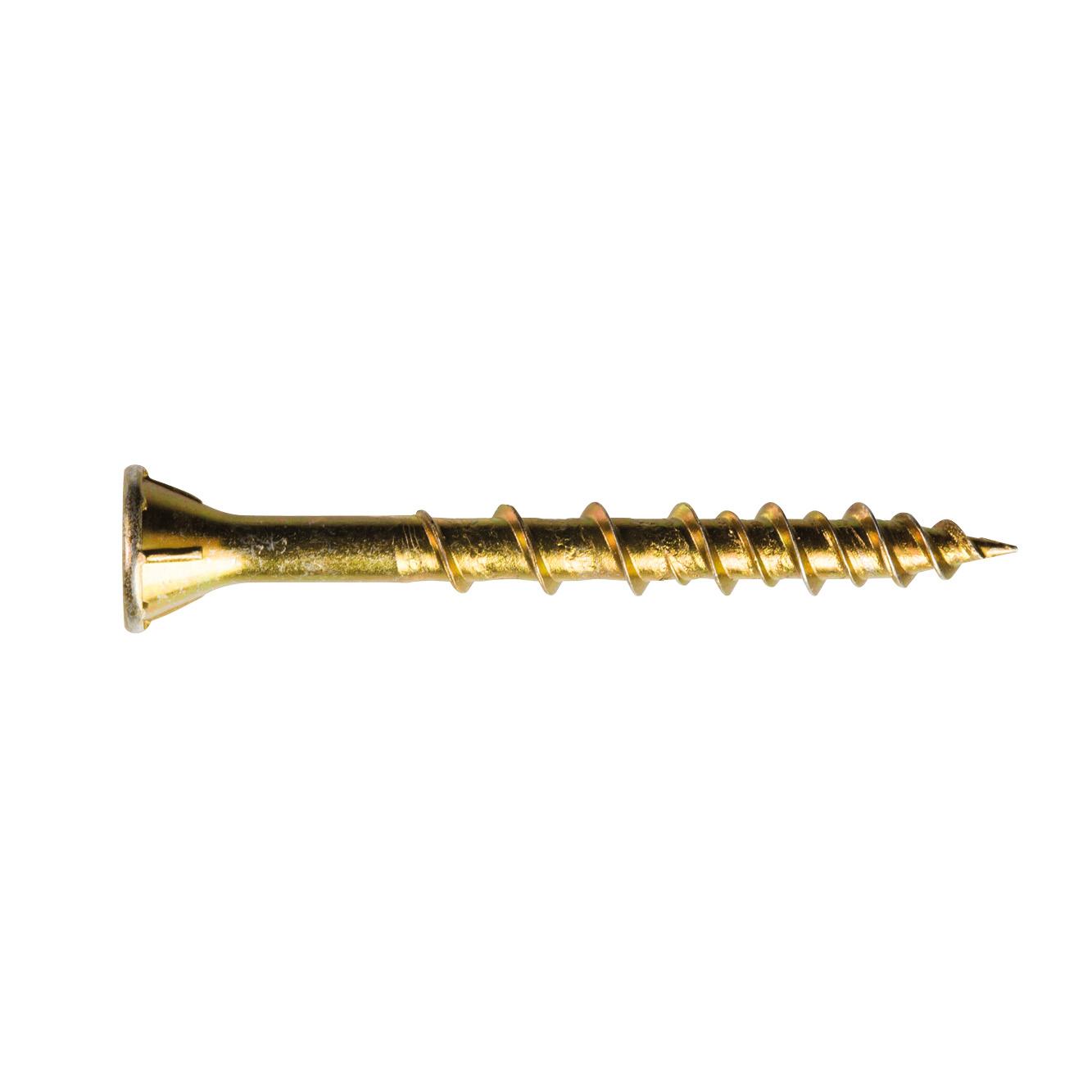

WSV Main.jpg

Produkt-Details

Bilder

WSV Gallery 1.jpg
WSV Gallery 2.jpg
WSV Gallery 3.jpg

Eigenschaften

Material

  • Kohlenstoffstahl, gehärtet
  • Fe/Zn5/C: galvanisch verzinkt ≥ 5μm, gelb passiviert

Vorteile

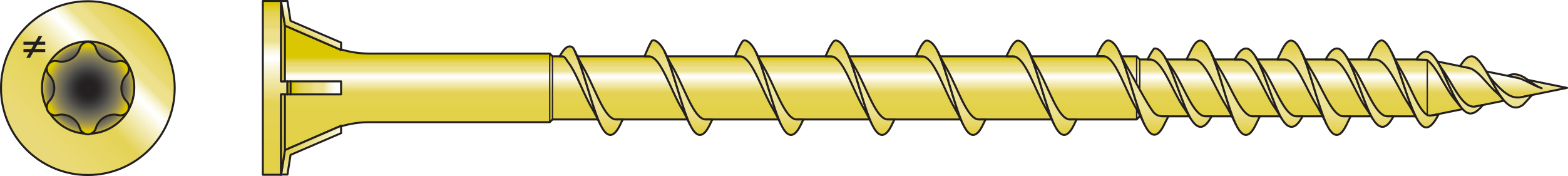

  • Senkkopf mit Fräsrippen für ein sauberes, bündiges Versenken des Schraubenkopfes in Hart- und Weichholz.
  • Spitzengeometrie gewährleistet ein leichtes Eindringen auch ohne Vorbohrung.

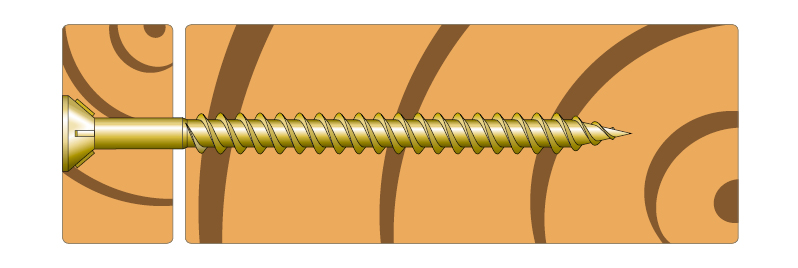

  • Teilgewinde für Holz-auf-Holz-Befestigungen.
  • CE-Kennzeichnung gemäß EN 14592.
  • Charakteristische Schraubenkennwerte.
  • Doppelgewinde erlaubt ein um 30% schnelleres Verschrauben.

Anwendung

Anwendungsbereich

  • Holzdielen, Vertäfelung, OSB-Platten, Spanplatten auf Holzunterkonstruktionen

Technische Daten

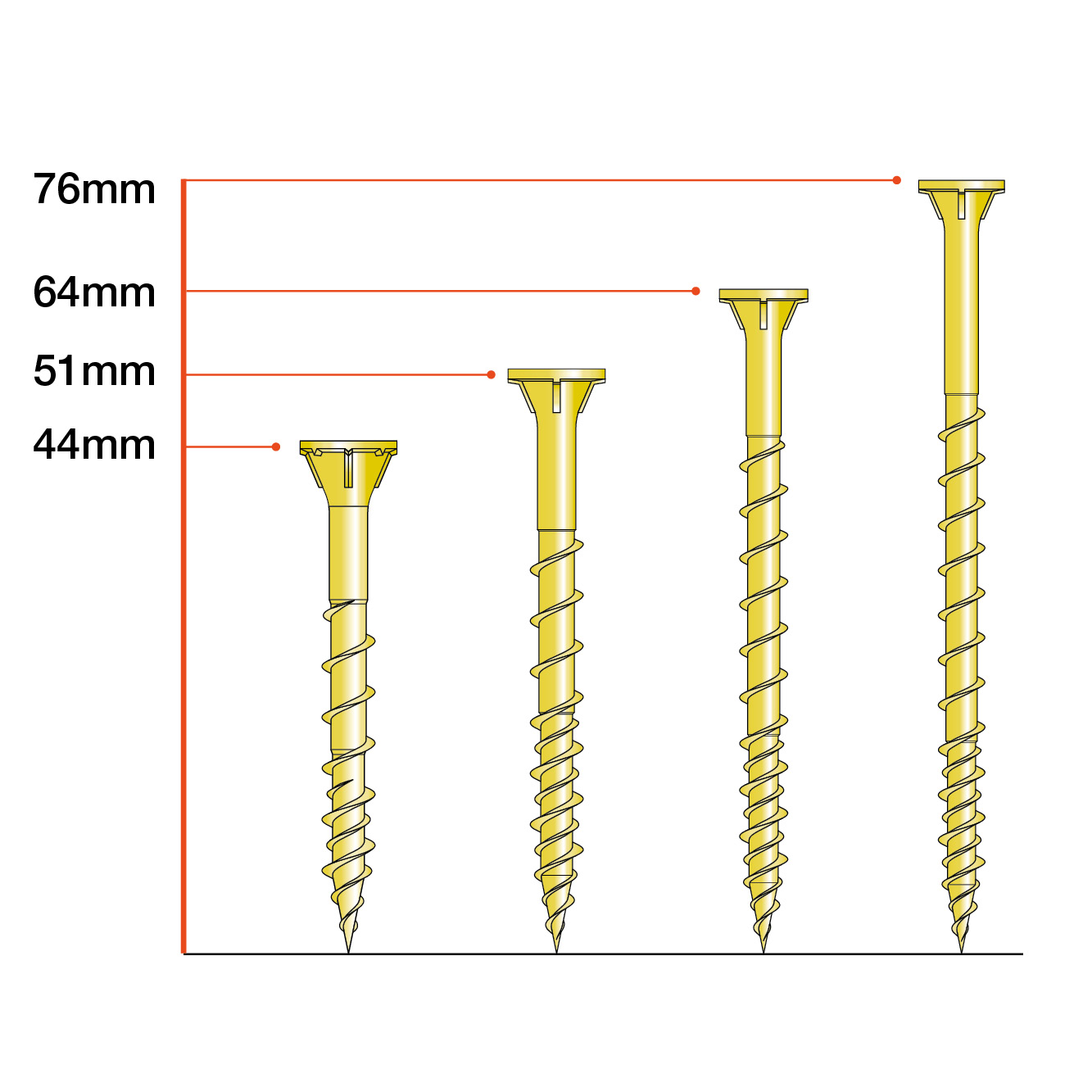

Abmessungen


Abmessungen und technische Daten

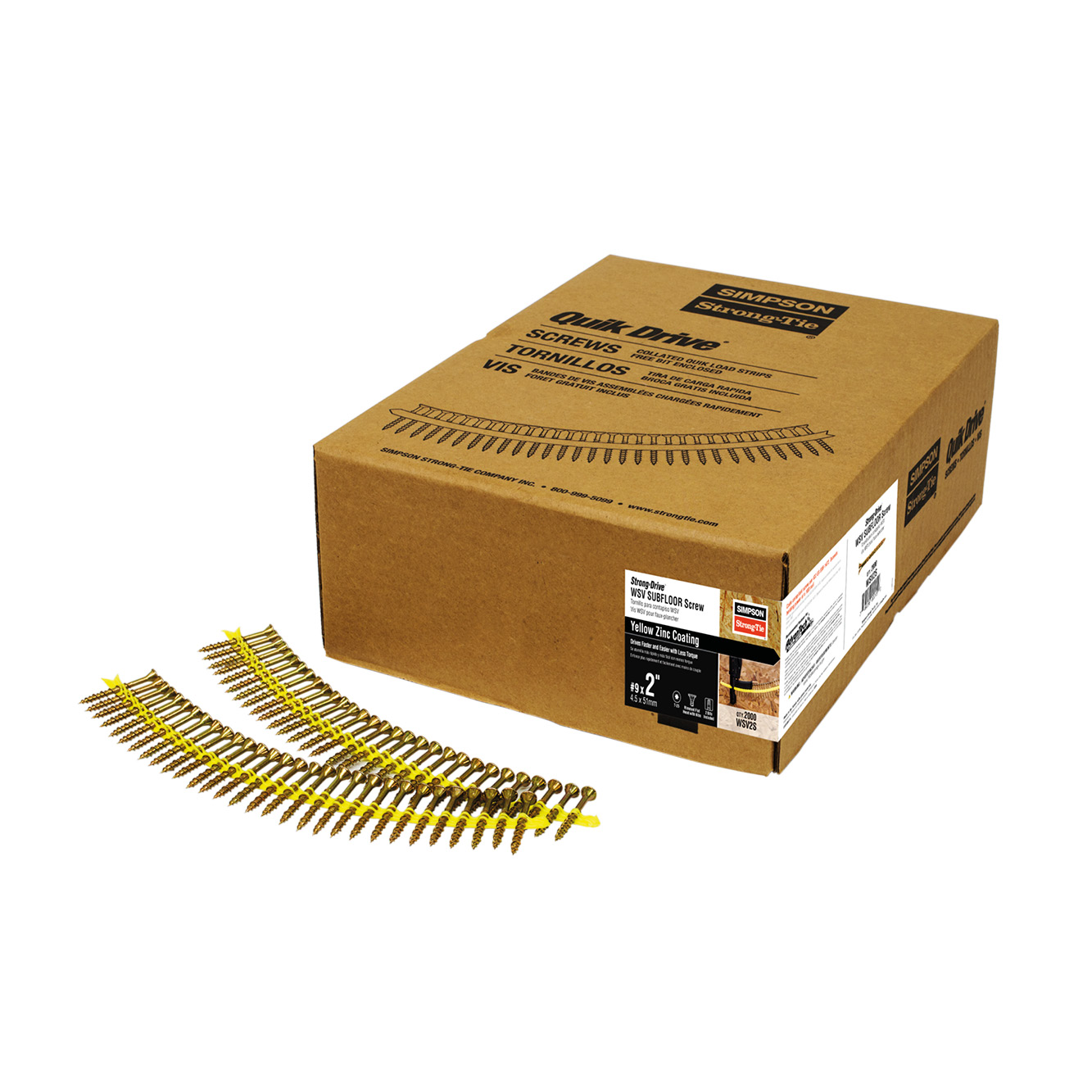

Artikel Abmessungen [mm] Anzahl Schrauben / Streifen Anzahl Schrauben / Box Empfohlene Umdrehungen / min. Kompatible Schraubervorsätze
l d dh lg
WSV44E444.68.5313020002500-4500QDPRO64E / QDPRO76SKE
WSV51E518.5373020002500-4500QDPRO64E / QDPRO76SKE
WSV64E648.5503015002500QDPRO64E / QDPRO76SKE
WSV76E768.5553010002500QDPRO76SKE / QD76KE

Mechanische Festigkeit und Steifigkeit

Artikel Charakter. Fließmoment - My,k [Nm] Charakter. Ausziehfestigkeit - fax,k [N/mm²] Charakter. Kopfdurchziehparameter - fhead,k [N/mm²] Charakter. Zugfestigkeit - ftens,k [kN] Charakter. Torsionssteifigkeit - ftor,k [Nm]
WSV44E3.514.731.38.25.9
WSV51E3.514.731.38.25.9
WSV64E3.514.731.38.25.9
WSV76E3.514.731.38.25.9

Charakteristische Werte gelten für Holz der Festigkeitsklasse C24

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-h19-0016-s01-0.pdf (713.16 KB)

Verwandte Produkte

CAD- und BIM-Bibliothek

2D

WSV44E

WSV51E

WSV64E

WSV76E
