SHB
Sparrenhalter

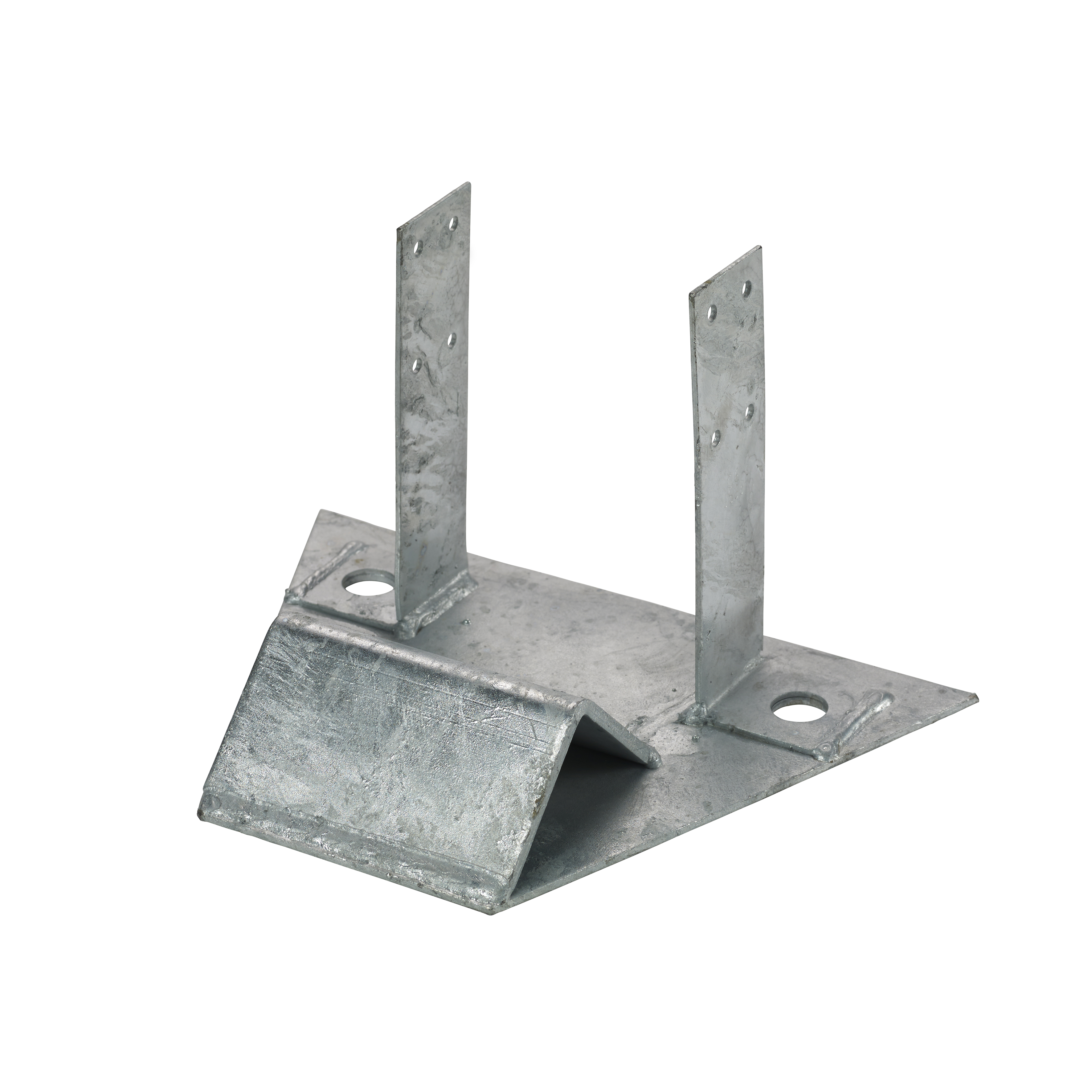

Die SHB Sparrenhalter für Anschlüsse an Beton werden für die Befestigung von Sparren mit einer Neigung von 30° bis 60° am Fußpunkt verwendet.
Die Sparrenhalter SHB gibt es in 3 Standardgrößen:
SHB 80 für Sparrenbreite 80 mm,
SHB 100 für Sparrenbreite 100 mm und
SHB 120 für Sparrenbreite 120 mm
Andere Breiten können hergestellt werden.
Sparrenhalter B dienen der Befestigung von Kehlbalkendachsparren in Unterkonstruktionen.
Sie sind montagefreundlich und ermöglichen sichere und formbeständige Anschlüsse zwischen Dach und Unterkonstruktion.
Sparrenhalter gibt es auch als Typ H für Anschlüsse auf Balkenlagen.
CE Kennzeichnung
ETA
Nutzungsklasse 2
Feuerverzinkter Stahl
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten

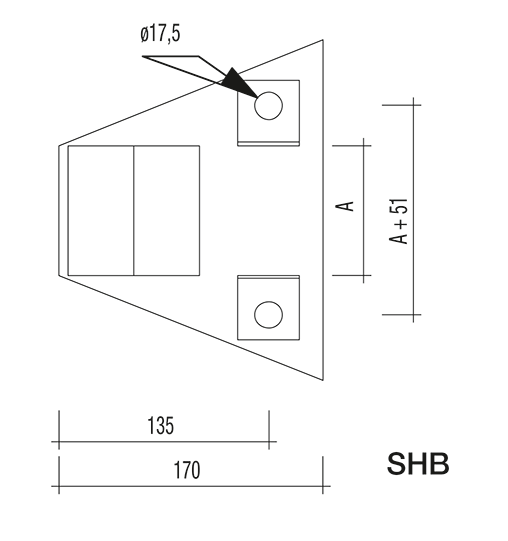

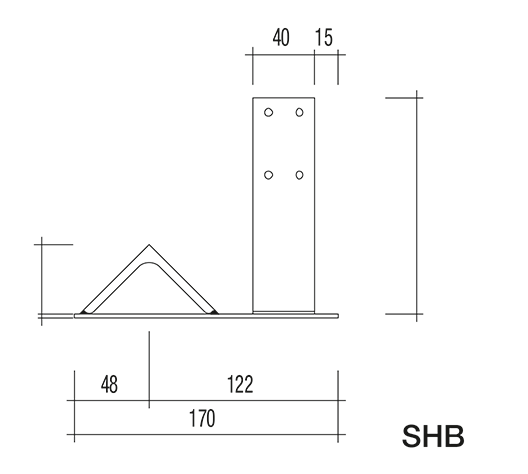

Abmessungen
Abmessungen
| Artikel | Abmessungen [mm] | Anzahl Löcher | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | t1 | t2 | Ø | für Bolzen | Sparren | |
| SHB80 | 84 | 170 | 220 | 140 | 2 | 2.5 | 5 ; 17,5 | 2 | 8 |
| SHB100 | 104 | 170 | 240 | 140 | 2 | 2.5 | 5 ; 17,5 | 2 | 8 |
| SHB120 | 124 | 170 | 260 | 140 | 2 | 2.5 | 5 ; 17,5 | 2 | 8 |
Tragfähigkeiten
| Artikel | Anzahl Verbinungsmittel | Charakteristische Werte der Tragfähigkeit mit CNA4,0x50 [kN] | ||
|---|---|---|---|---|
| Bolzen M16 | CNA4,0x50 | R1,k | R2,k | |
| SHB80 | 2 | 8 | 58.4 | 17.8 |
| SHB100 | 2 | 8 | 73 | 17.8 |
| SHB120 | 2 | 8 | 87.5 | 17.8 |
Die Werte der Tragfähigkeiten gelten für Sparren mit einer Neigung zwischen 30° und 60°.
es gilt:
Der Verankerung mittels Bolzen ist für die Last von F1.d und ggf. für F2.d nachzuweisen.
Der Anschluss kann mit Ankerbolzen im Beton direkt oder mittels Hammerkopfschrauben in Ankerschienen erfolgen.
Ein Nachweis für die Bolzen ist zu führen.
