Holzverbinder
Design Series
PPA100PB

Stützenfuß - schwarz lackiert

Die PPA Stützenfüße sind für die Aufständerung von Wandkonstruktionen und Veranden vorgesehen.

Technisches Datenblatt
CE Kennzeichnung
ETA
Nutzungsklasse 3
Außen
Finition noire

Produkt-Details

Bilder

PPA100PB situation.jpg

Eigenschaften

Material

Stahlqualität:

  • S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

  • galvanisch verzinkt gem. NF EN ISO 2081
  • Pulverbeschichtung aus Polyester-Pulverlacken RAL9005

Vorteile

  • Die PPA Stützenfüße bestehen aus einem Stahlrohr mit angeschweißter Kopf- und Fußplatte.
  • Die Schrauben und Ankerbolzen dienen der konstruktiven Lagesicherung.
  • Elegante und moderne Optik
  • Doppelter Schutz durch Verzinken und Lackierung

Anwendung

Anwendbare Materialien

Auflager:

  • Beton, Stahl, Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Die PPA Stützenfüße sind für die Aufständerung von Wandkonstruktionen und Veranden gedacht.

Technische Daten

Abmessungen


Abmessungen

Artikel Abmessungen [mm] Löcher obere Platte Löcher in der Fußplatte
A B D E F G t Ø12 Ø12
PPA100PB10010013013010048.3444

Charakteristische Werte der Tragfähigkeiten

Artikel Verbindungsmittel Charakt. Werte der Tragfähigkeit - Holz C24 [kN]
an Stütze an Beton R1.k
Anzahl Typ Anzahl Typ
PPA100PB4Ø10x804Ø10*78,5 / kmod^0.4

* Für geeignete Bolzenanker siehe Simpson Strong-Tie Befestigungsprogramm. Typische Ankerlösungen sind WA, BOAXII, VT-HP  je nach Betontyp, Randabständen und Abstand untereinander.

Installation

Installation

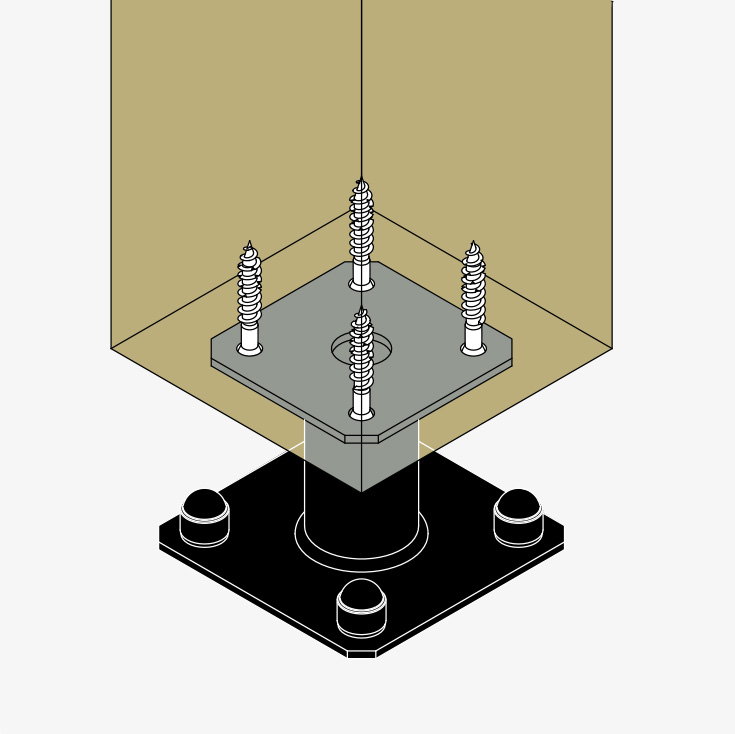

Befestigung

  • Der Anschluss am Holz erfolgt mit Schrauben Ø 10 mm, am Beton mit Ankerbolzen Ø 10 mm.
PPA100PB situation.jpg

Eignungsnachweise

Technische Bewertung (ETA)

eta-07-0285-2021-12-09.pdf (8.11 MB)
eta070285-sst-pb-hd-r6-2018.pdf (8.84 MB)
