Quik Drive® System
Magazinierte Schrauben
CSA-ST

Verbinderschraube rostfrei

Die rostfreie, magazinierte CSA-ST Schraube wurde speziell für Stahlblech-Holz-Verbindungen entwickelt. Für die Befestigung von rostfreien Holzverbindern müssen rostfreie Kammnägel, Schrauben oder Bolzen verwendet werden, um Kontaktkorrosion zu vermeiden.

Technisches Datenblatt
CE Kennzeichnung
ETA
Nutzungsklasse 3
Edelstahl A4
Korrosive Umgebung
CSA-S Main Image.jpg

Produkt-Details

Bilder

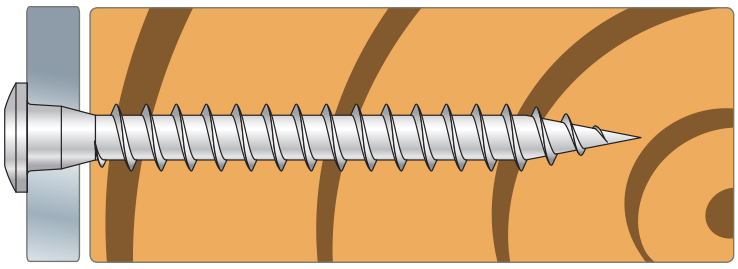

Befestigung von Kanthölzern

Eigenschaften

Material

Stahlqualität:

Edelstahl 1.4401 bzw. 1.4404 (V4A) gemäß EN10088.
Die von uns verwendeten Edelstahlsorten sind der Korrosionswiderstandsklasse III zuzuordnen.

Vorteile

  • Der passgenaue Ansatz des Schaftes unter dem Schraubenkopf gewährleistet eine exakte Kraftübertragung.
  • Die Schrauben haben ein Spezialschneidgewinde - deshalb ist kein Vorbohren notwendig.
  • Die Werte der Tragfähigkeit sind in der ETA bzw. EN geregelt.
  • Für die Randabstände sowie die Abstände untereinander gelten die gleichen Werte wie für die CNA4,0xℓ Kammnägel.

Anwendung

Anwendungsbereich

  • In Verbindung mit rostfreien Holzverbindern.
  • Antrieb T20

Technische Daten

Abmessungen


Abmessungen und charakteristische Werte der Tragfähigkeit

Artikel Befestigungsmittel Abmessungen [mm] Charakter. Tragfähigkeiten - Nadelholz C24 gem. ETA-04/0013 [kN]
dh d l lg Rlat.k Rax.k
CSA5.0X35ST8.3535292.32.5
CSA5.0X40ST540342.32.5

Die angegeben Tragfähigkeiten sind gültig für eine 2,0mm dicke Stahlplatte. Für Tragfähigkeiten anderer Stahldicken und/oder Holzgüten, siehe ETA-04/0013.
