ABR255
Winkelverbinder

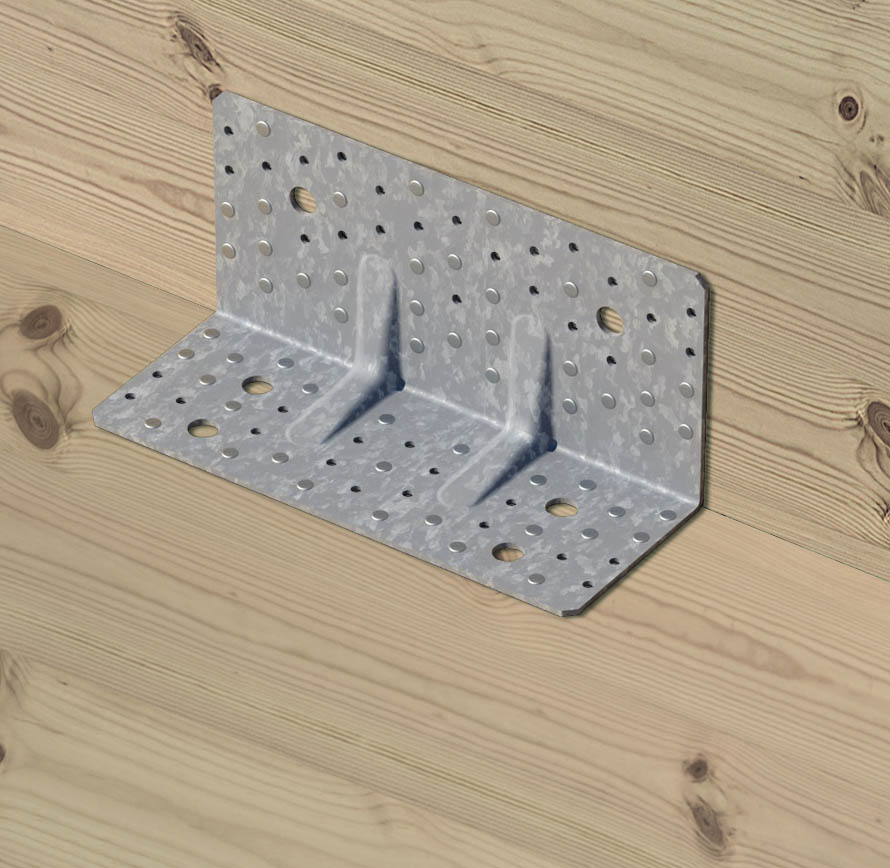

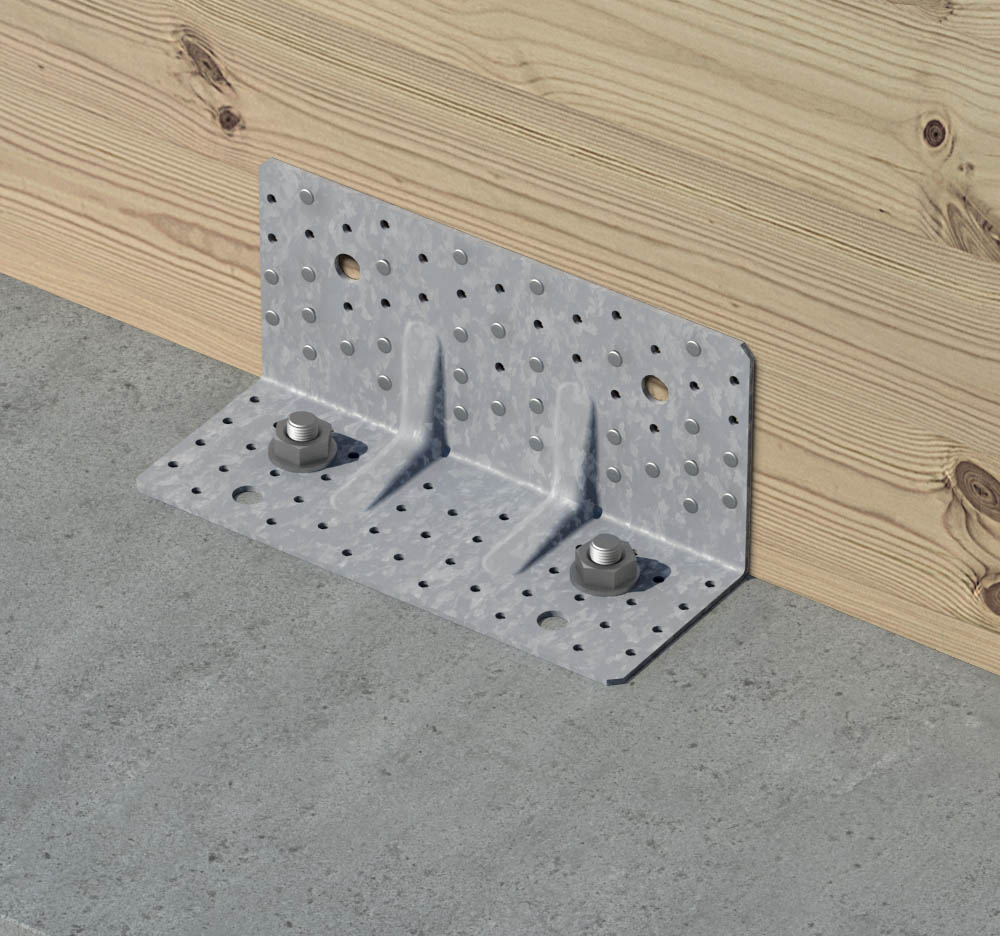

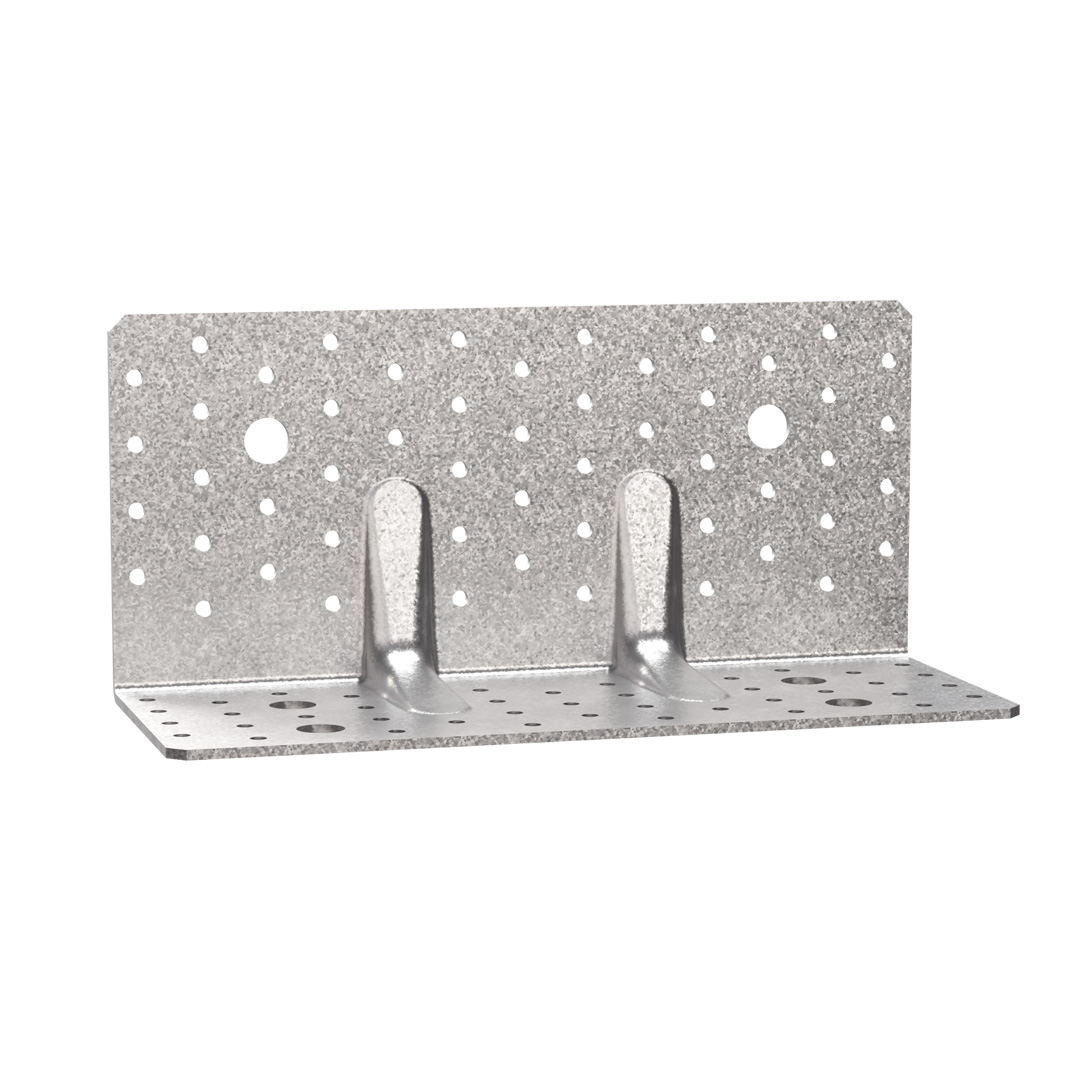

Der ABR255 Winkelverbinder zum Anschluss an Holz oder Beton.
CE Kennzeichnung
ETA
Nutzungsklasse 2
Innen
Galvanisch verzinkter Stahl Z275
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten
Abmessungen
Abmessungen
| Artikel | Abmessungen [mm] | Schenkel A | Schenkel B | Box Quantity | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø14 | Ø5 | Ø14 | ||
| ABR255 | 120 | 100 | 255 | 3 | 52 | 2 | 41 | 4 | 10 |

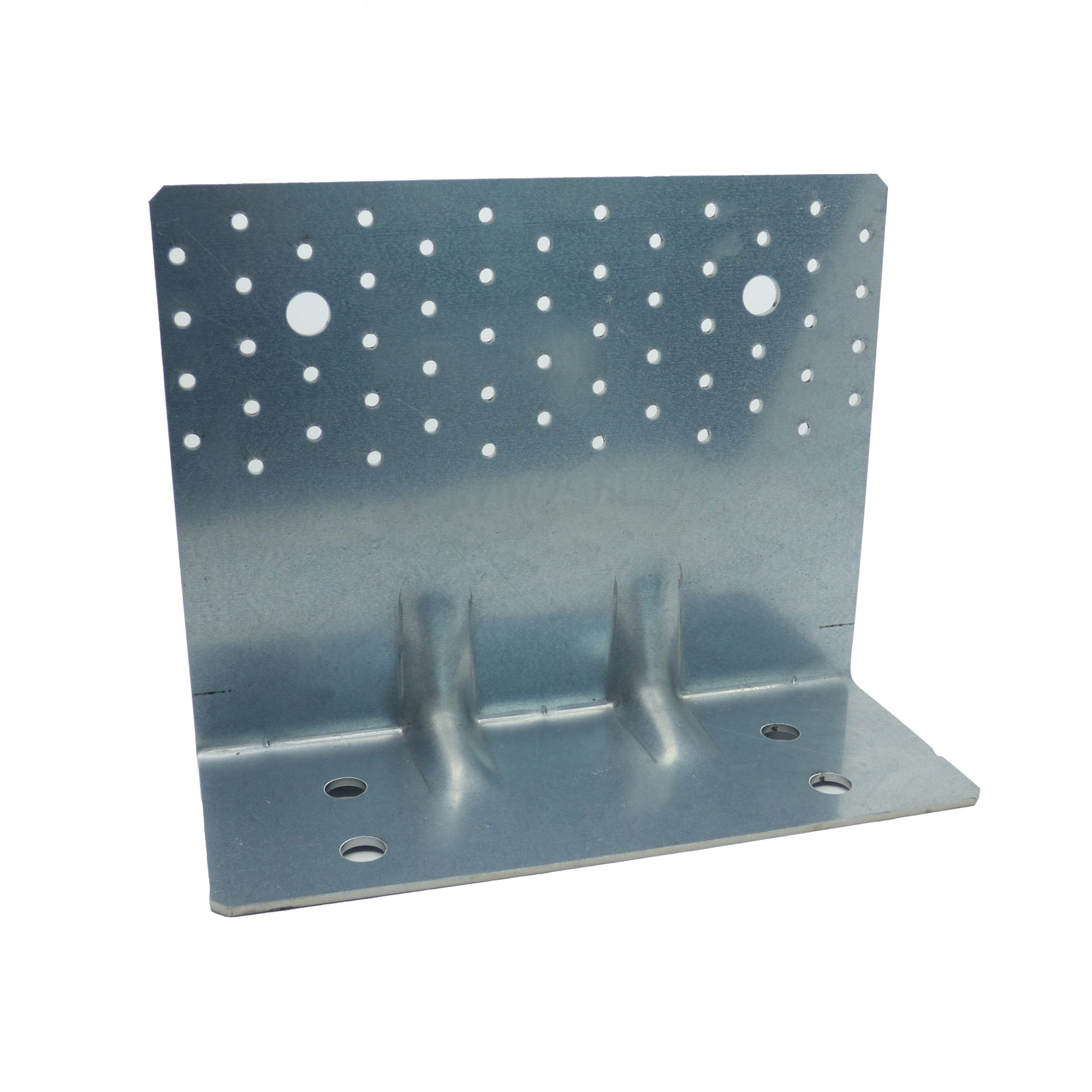

| ABR255SO | 200 | 100 | 255 | 3 | 56 | 2 | - | 4 | 10 |

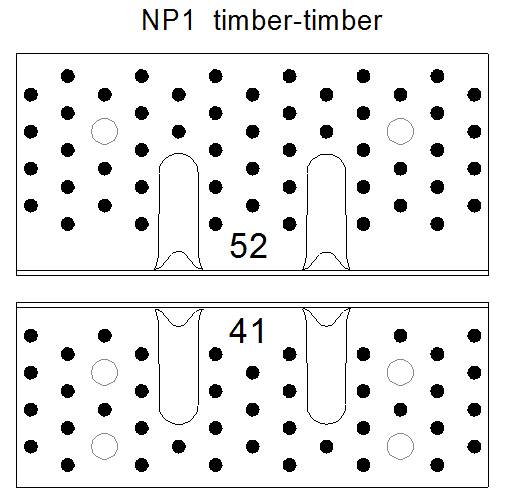

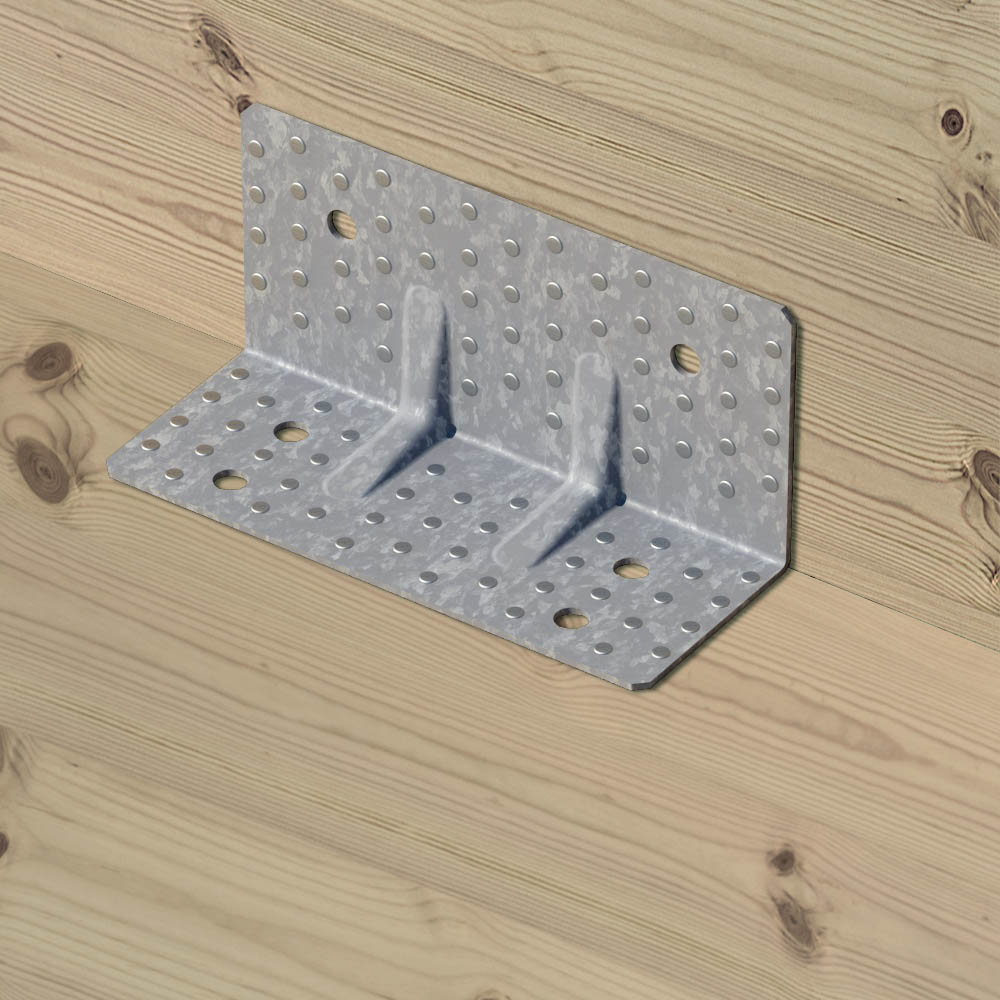

Tragfähigkeiten - Holz an Holz - 1 Winkelverbinder pro Anschluss - Nagelbild 1
| Artikel | Tragfähigkeiten - Balken an Balken - Vollausnagelung - Nagelbild 1 | |||||
|---|---|---|---|---|---|---|
| Verbindungsmittel | Charakteristische Tragfähigkeiten - Nadelholz C24 [kN] | |||||
| Schenkel A | Schenkel B | R1.k | R2.k = R3.k | |||
| Anzahl | Anzahl | CNA4.0x... | CNA4.0x... | |||
| 50 | 60 | 50 | 60 | |||
| ABR255 | 52 | 41 | 19,5/ kmod^0,4 | 22,5 / kmod^0,4 | 45.9 | 50.5 |
Der oben stehende Wert ist nur anwendbar, wenn das anzuschließende Bauteil drehsteif gelagert ist.

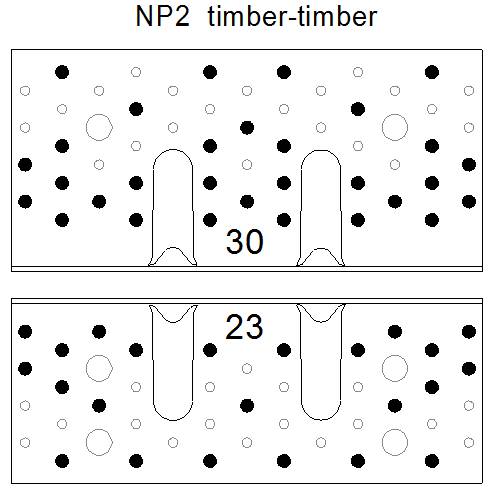

Tragfähigkeiten - Holz an Holz - 1 Winkelverbinder pro Anschluss - Nagelbild 2
| Artikel | Tragfähigkeiten - Balken an Balken - Teilausnagelung - Nagelbild 2 | |||||
|---|---|---|---|---|---|---|
| Verbindungsmittel | Charakteristische Tragfähigkeiten - Nadelholz C24 [kN] | |||||
| Schenkel A | Schenkel B | R1.k | R2.k = R3.k | |||
| Anzahl | Anzahl | CNA4.0x... | CNA4.0x... | |||
| 50 | 60 | 50 | 60 | |||
| ABR255 | 30 | 23 | 16,5 / kmod^0,4 | 19,5 / kmod^0,4 | 38 | 42.1 |
Der oben stehende Wert ist nur anwendbar, wenn das anzuschließende Bauteil drehsteif gelagert ist.

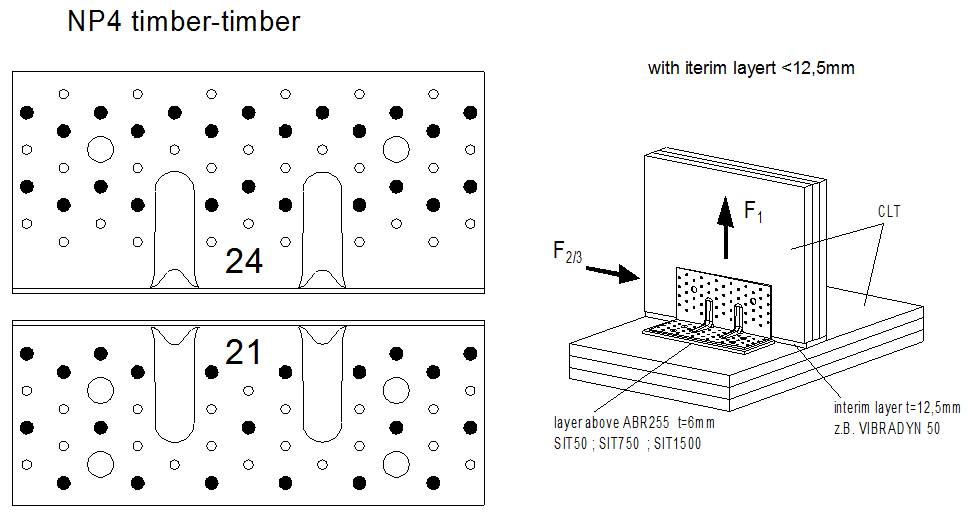

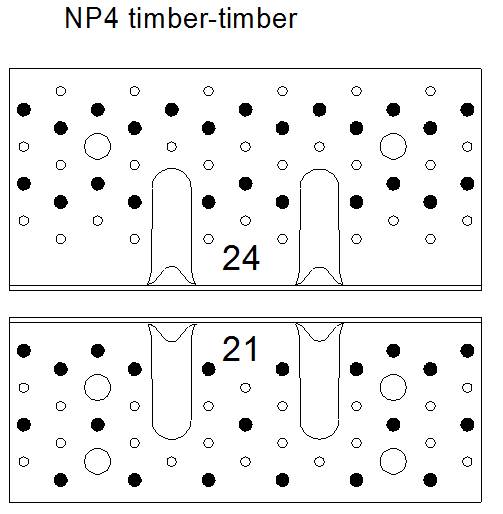

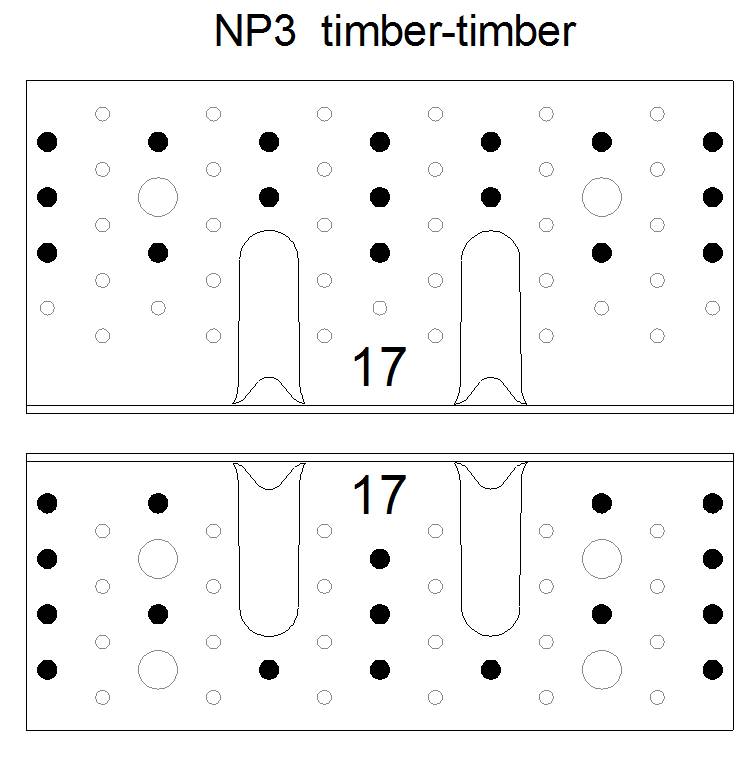

Tragfähigkeiten - Holz an Holz - 1 Winkelverbinder pro Anschluss - Nagelbild 4
| Artikel | Tragfähigkeiten - Balken an Balken - Teilausnagelung - Nagelbild 4 | |||||
|---|---|---|---|---|---|---|
| Verbindungsmittel | Charakteristische Tragfähigkeiten - Nadelholz C24 [kN] | |||||
| Schenkel A | Schenkel B | Abhebend (F1) | Querlast (F2=F3) | |||
| Anzahl | Anzahl | CNA4,0x... | CNA4.0x... | |||
| 50 | CNA4.0x60 | 50 | CNA4.0x60 | |||
| ABR255 | 24 | 21 | 15,6/kmod^0,4 | 18,1/kmod^0,4 | 28.6 | 31.4 |
Der oben stehende Wert ist nur anwendbar, wenn das anzuschließende Bauteil drehsteif gelagert ist.

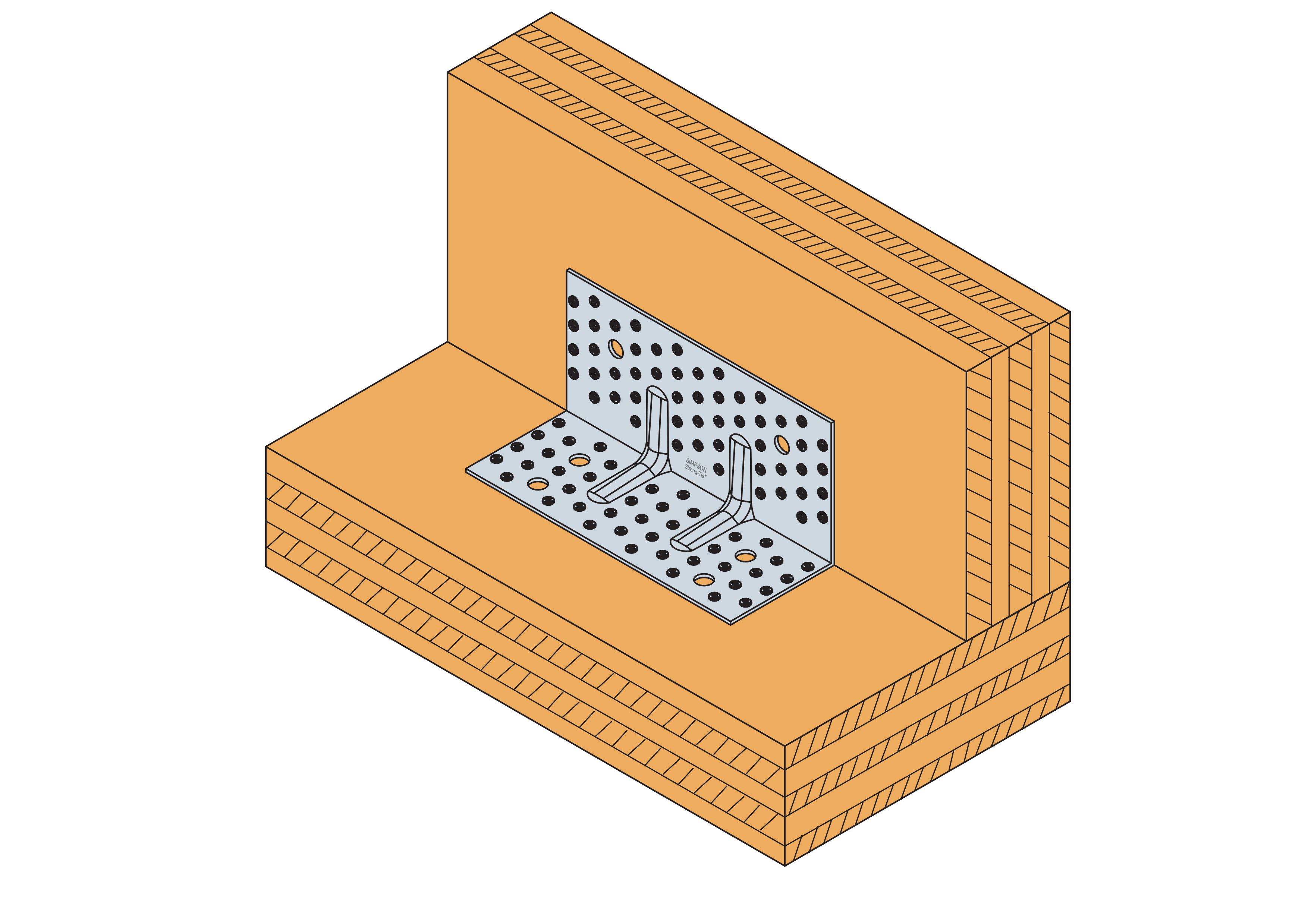

Das Nagelbild Nr. 4 ist für CLT Anwendungen. Es kann auch für andere Holzwerkstoffe angewendet werden, sofern die erforderlichen Nagelabstände übereinstimmen.
Tragfähigkeiten - Holz an Holz - 1 Winkelverbinder pro Anschluss - Nagelbild 5
| Artikel | Tragfähigkeiten - Balken an Balken - Teilausnagelung - Nagelbild 5 | |||
|---|---|---|---|---|
| Verbindungsmittel | Charakteristische Tragfähigkeiten - Nadelholz C24 [kN] | |||
| Schenkel A | Schenkel B | Abhebend (F1) | Querlast (F2=F3) | |
| Anzahl | Anzahl | CSA5.0x50 | CSA5.0x50 | |
| ABR255 | 46 | 41 | 23,6 / kmod | 51.7 |
Der oben stehende Wert ist nur anwendbar, wenn das anzuschließende Bauteil drehsteif gelagert ist.
Das Nagelbild Nr. 5 ist für CLT Anwendungen. Es kann auch für andere Holzwerkstoffe angewendet werden, sofern die erforderlichen Nagelabstände übereinstimmen.
Tragfähigkeiten - Holz an Holz - 1 Winkelverbinder pro Anschluss - Nagelbild 6
| Artikel | Tragfähigkeiten - Balken an Balken - Teilausnagelung - Nagelbild 6 | |||||
|---|---|---|---|---|---|---|
| Verbindungsmittel | Charakter. Tragfähigkeiten - Nadelholz C24 [kN] | |||||
| Schenkel A | Schenkel B | R1.k | R2.k | |||
| Anzahl | Anzahl | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 32 | 21 | - | - | 36.1 | 39.2 |
Der oben stehende Wert ist nur anwendbar, wenn das anzuschließende Bauteil drehsteif gelagert ist.
Das Nagelbild Nr. 6 ist für CLT Anwendungen. Es kann auch für andere Holzwerkstoffe angewendet werden, sofern die erforderlichen Nagelabstände übereinstimmen.

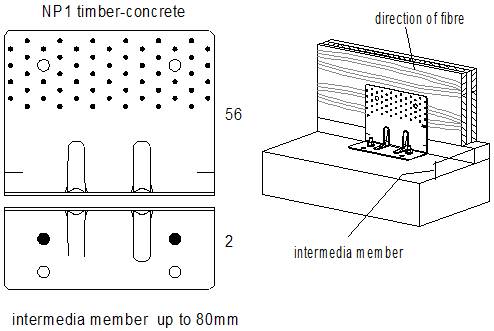

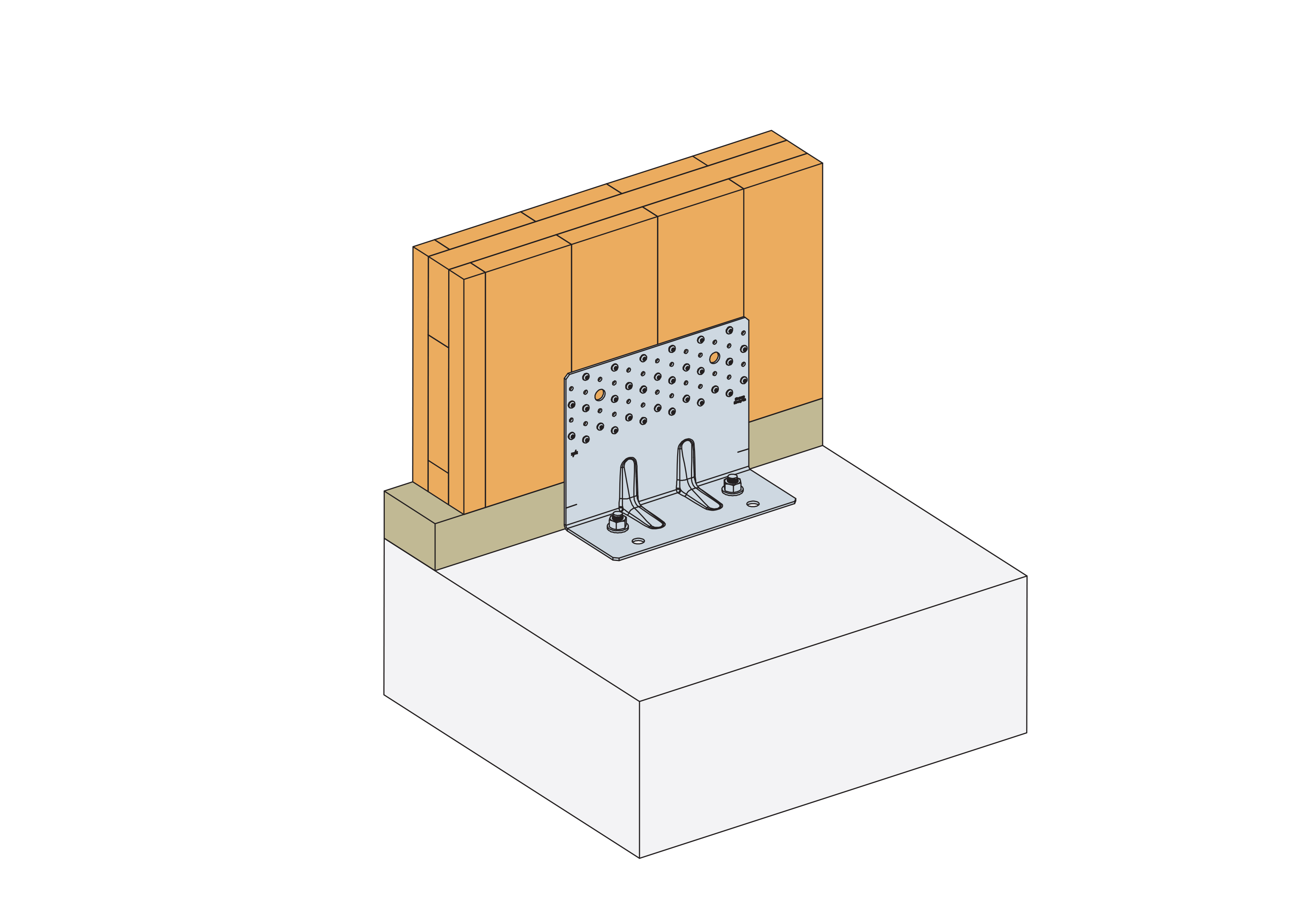

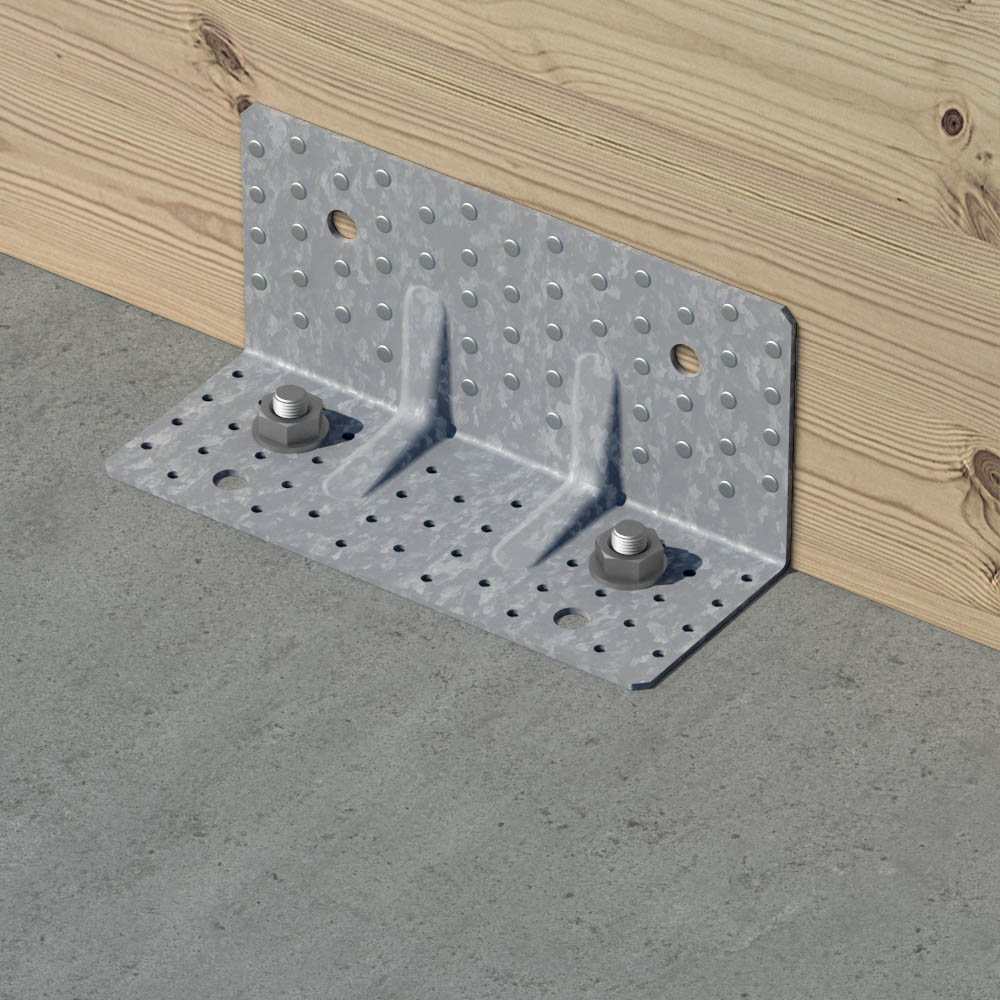

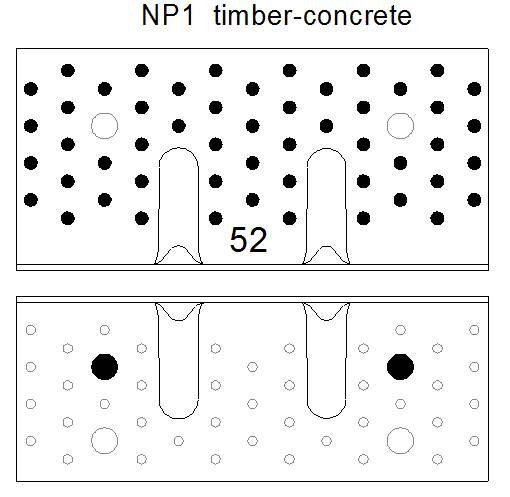

Tragfähigkeiten - Holz an Beton - 1 Winkelverbinder pro Anschluss - Nagelbild 1
| Artikel | Tragfähigkeiten - Balken an Beton - Vollausnaglung | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Verbindungsmittel | Charakteristische Tragfähigkeiten - Nadelholz C24 [kN] | |||||||||
| Schenkel A | Schenkel B | R1.k | R2.k = R3.k | R4.k | ||||||
| Anzahl | Typ | Anzahl | Typ | CNA4.0x... | CNA4.0x... | CNA4.0x... | ||||
| 35-50-60 | 50 | 60 | 50 | 60 | 35-50-60 | |||||
| ABR255 | 52 | CNA | 2 | Ø12 | 22 / kmod | 22 / kmod | 22 / kmod | min (45,3 ; 42,9/kmod) | min (49,2 ; 42,9/kmod) | 18.3 / kmod^0,7 |
| ABR255SO | 56 | CNA | 2 | Ø12 | 22,9 / kmod | 22,9/kmod | 22,9/kmod | 38.6 | - | 18,6 / kmod^0,66 |
Der oben stehende Wert ist nur anwendbar, wenn das anzuschließende Bauteil drehsteif gelagert ist.
Die Verankerung im Beton ist separat nachzuweisen z.B. mit VT-HP® Injektionsmörtel, unter Berücksichtigung eines Bolzenfaktors:
| Lastrichtung | Bolzenfaktor |
| F1 | 1,1 |
| F2/3 | für ABR255: 1,0 für ABR255SO: Abstand "e", siehe ETA! |

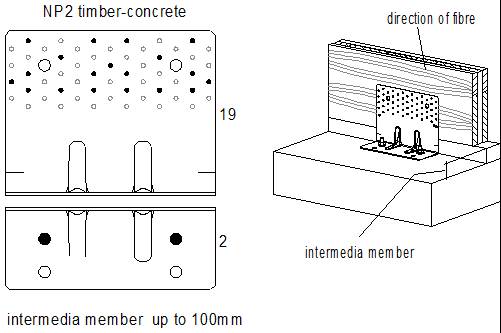

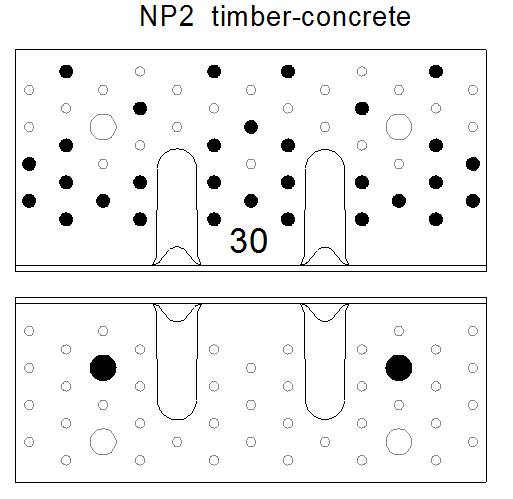

Tragfähigkeiten - Holz an Beton - 1 Winkelverbinder pro Anschluss - Nagelbild 2
| Artikel | Tragfähigkeiten - Balken an Beton - Teilausnaglung | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Verbindungsmittel | Charakteristische Tragfähigkeiten - Nadelholz C24 [kN] | ||||||||||||
| Schenkel A | Schenkel B | R1.k | R2.k = R3.k | R4.k | R5.k | ||||||||
| Anzahl | Typ | Anzahl | Typ | CNA4.0x... | CNA4.0x... | CNA4.0x... | CNA4.0x... | ||||||
| 50 | 60 | 50 | 60 | 35-50-60 | 50 | 60 | 50 | 60 | |||||
| ABR255 | 30 | CNA | 2 | Ø12 | min (24,8 ; 22 / kmod) | min (30,3 ; 22 / kmod) | 29 | 32 | 18.3 / kmod^0,7 | 18.3/kmod^0,7 | 18.3/kmod^0,7 | min (19.9/kmod^0.4 ; 17.7 / kmod) | min (23.3/kmod^0.4 ; 17.7 / kmod) |
| ABR255SO | 19 | CNA | 2 | Ø12 | min (34,7; 22,9/kmod) | 22,9/kmod | 20.7 | - | 18,2 / kmod^0,66 | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 5,05/kmod | 5,05/kmod |
Der oben stehende Wert ist nur anwendbar, wenn das anzuschließende Bauteil drehsteif gelagert ist.
Die Verankerung im Beton ist separat nachzuweisen z.B. mit VT-HP® Injektionsmörtel, unter Berücksichtigung eines Bolzenfaktors:
Lastrichtung | Bolzenfaktor |
F1 | 1,1 |
F2/3 | für ABR255: 1,0 für ABR255SO: Abstand "e", siehe ETA! |
Tragfähigkeiten - Holz an Beton - 1 Winkelverbinder pro Anschluss - Nagelbild 4
| Artikel | Charakter. Tragfähigkeiten - Holz an Beton - 1 Winkelverbinder pro Anschluss - Nagelbild 4 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Verbindungsmittel | Charakter. Tragfähigkeiten - Nadelholz C24 - 1 Winkelverb. pro Anschluss [kN] | |||||||||||
| Schenkel A | Schenkel B | R1.k | R2.k = R3.k | R4.k | R5.k | |||||||
| Anzahl | Typ | Anzahl | Typ | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255SO | 26 | CNA | 2 | Ø12 | 22,9/kmod | 22,9/kmod | 21.7 | - | 18,2/kmod^0,66 | 18,2/kmod^0,66 | 5,05/kmod | 5,05/kmod |
Der oben stehende Wert ist nur anwendbar, wenn das anzuschließende Bauteil drehsteif gelagert ist.
Die Verankerung im Beton ist separat nachzuweisen z.B. mit VT-HP® Injektionsmörtel, unter Berücksichtigung eines Bolzenfaktors - siehe ETA!
Das Nagelbild Nr. 4 ist für CLT Anwendungen. Es kann auch für andere Holzwerkstoffe angewendet werden, sofern die erforderlichen Nagelabstände übereinstimmen.
Tragfähigkeiten - Holz an Beton - 1 Winkelverbinder pro Anschluss - Nagelbild 7
| Artikel | Tragfähigkeiten - Balken an Beton - Teilausnaglung | |||||||
|---|---|---|---|---|---|---|---|---|
| Verbindungsmittel | Charakter. Tragfähigkeiten - Nadelholz C24 [kN] | |||||||
| Schenkel A | Schenkel B | R1.k | R2.k | |||||
| Anzahl | Typ | Anzahl | Typ | CNA4.0x50 | CNA4.0x60 | CNA4.0x50 | CNA4.0x60 | |
| ABR255 | 30 | CNA | 2 | Ø12 | - | - | 39.8 | 42.5 |
| ABR255SO | - | - | - | - | - | - | - | - |
Der oben stehende Wert ist nur anwendbar, wenn das anzuschließende Bauteil drehsteif gelagert ist.
Die Verankerung im Beton ist separat nachzuweisen z.B. mit VT-HP® oder POLY-GPG® PLUS Injektionsmörtelsysteme, unter Berücksichtigung eines Bolzenfaktors von 1,0 für F2/3.
Das Nagelbild Nr. 7 ist für CLT Anwendungen. Es kann auch für andere Holzwerkstoffe angewendet werden, sofern die erforderlichen Nagelabstände übereinstimmen.

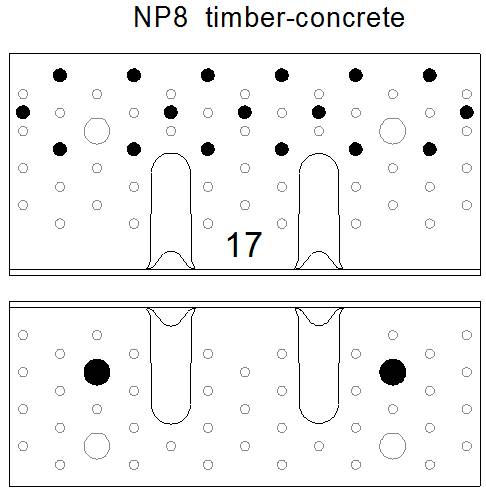

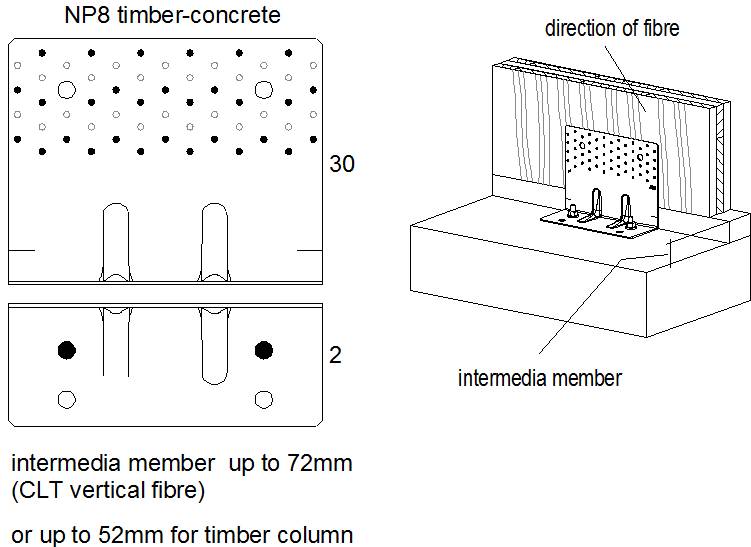

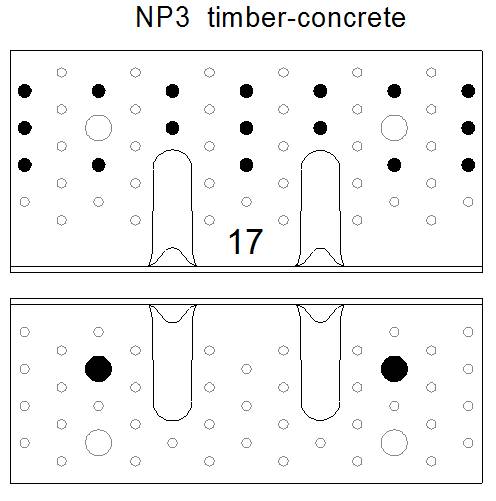

Tragfähigkeiten - Holz an Beton - 1 Winkelverbinder pro Anschluss - Nagelbild 8
| Artikel | Tragfähigkeiten - Balken an Beton - Teilausnaglung | |||||||
|---|---|---|---|---|---|---|---|---|
| Verbindungsmittel | Charakteristische Tragfähigkeiten - Nadelholz C24 [kN] | |||||||
| Schenkel A | Schenkel B | R1.k | R2.k = R3k | |||||
| Anzahl | Typ | Anzahl | Typ | CNA4.0x... | CNA4.0x... | |||
| 50 | CNA4.0x60 | 50 | CNA4.0x60 | |||||
| ABR255 | 17 | CNA | 2 | Ø12 | 20 | 20 | 24.9 | 26.5 |
| ABR255SO | 30 | CNA | 2 | Ø12 | 22,9/kmod | 22,9/kmod | 26.1 | - |
Der oben stehende Wert ist nur anwendbar, wenn das anzuschließende Bauteil drehsteif gelagert ist.
Die Verankerung im Beton ist separat nachzuweisen z.B. mit VT-HP® Injektionsmörtel, unter Berücksichtigung eines Bolzenfaktors - siehe ETA!
Das Nagelbild Nr. 8 ist für CLT Anwendungen. Es kann auch für andere Holzwerkstoffe angewendet werden, sofern die erforderlichen Nagelabstände übereinstimmen.
Tragfähigkeiten - Holz an Beton - 1 Winkelverbinder pro Anschluss - Nagelbild 9
| Artikel | Tragfähigkeiten - Balken an Beton - Teilausnaglung | ||||
|---|---|---|---|---|---|
| Verbindungsmittel | Charakter. Tragfähigkeiten - Nadelholz C24 [kN] | ||||
| Schenkel A | Schenkel B | R1.k | R2.k | ||
| Anzahl | Typ | Anzahl | CSA5.0x50 | CSA5.0x50 | |
| ABR255 | 35 | CSA | 2 | min (79,5 ; 22 / kmod) | min (58 ; 57,6 / kmod) |
| ABR255SO | - | - | - | - | - |
Der oben stehende Wert ist nur anwendbar, wenn das anzuschließende Bauteil drehsteif gelagert ist.
Die Verankerung im Beton ist separat nachzuweisen z.B. mit VT-HP® oder POLY-GPG® PLUS Injektionsmörtelsysteme, unter Berücksichtigung eines Bolzenfaktors von 1,1 für F1 und 1,0 für F2/3.
Das Nagelbild Nr. 9 ist für CLT Anwendungen. Es kann auch für andere Holzwerkstoffe angewendet werden, sofern die erforderlichen Nagelabstände übereinstimmen.

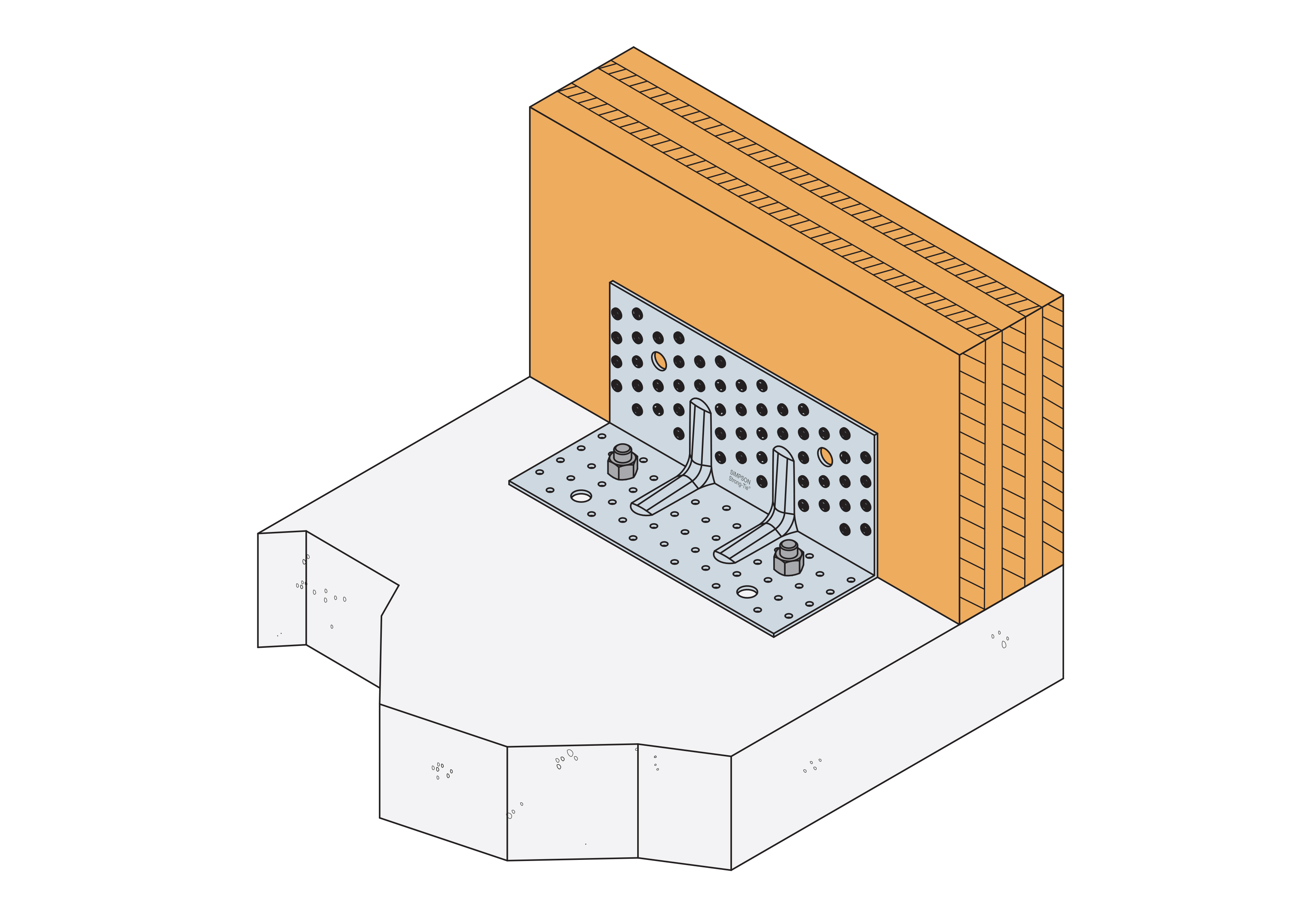

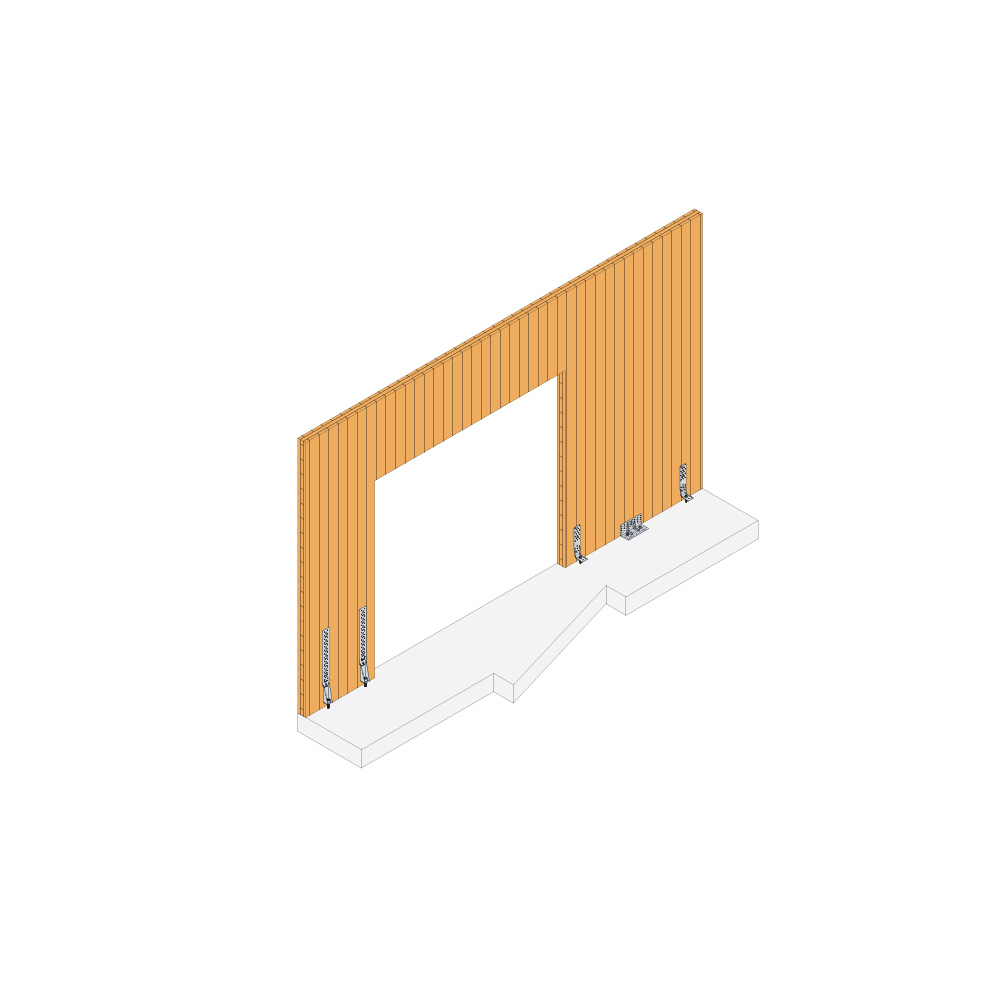

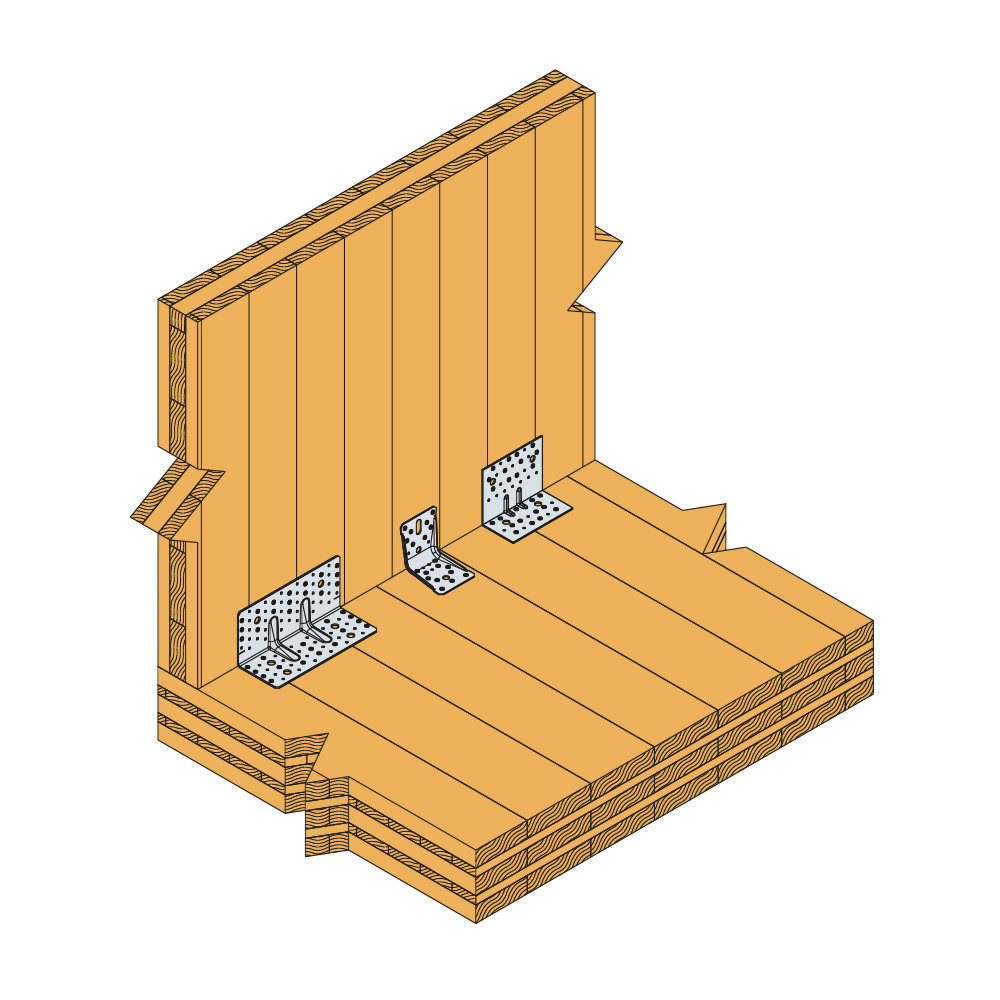

Installation
