AJ
Winkelverbinder
Die AJ Winkelverbinder werden für Holz / Holz Anschlüsse in tragenden Konstruktionen verwendet, und eignen sich für die Befestigung von Holzkonstruktionen, die größeren aufwärtsgerichteten Kräften ausgesetzt sind.
CE Kennzeichnung
ETA
Nutzungsklasse 2
In Connector Selector verfügbar
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten
Abmessungen
Abmessungen
| Artikel | Abmessungen [mm] | Schenkel A | Schenkel B | Box Quantity | |||
|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø5 | ||
| AJ60416 | 164 | 84 | 60 | 4 | 8 | 7 | 50 |
| AJ80416 | 164 | 84 | 80 | 4 | 11 | 9 | 25 |
| AJ99416 | 164 | 84 | 100 | 4 | 12 | 11 | 25 |

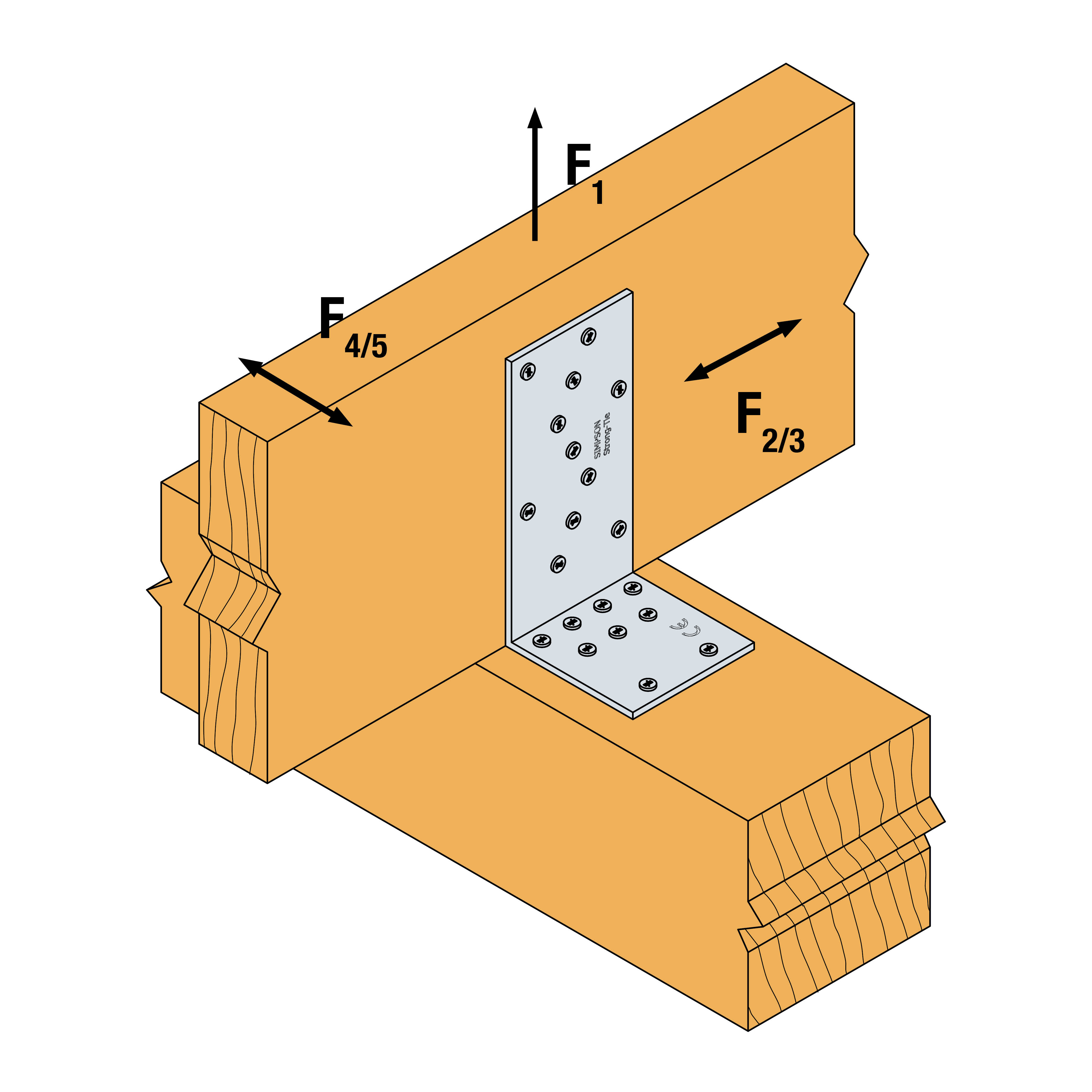

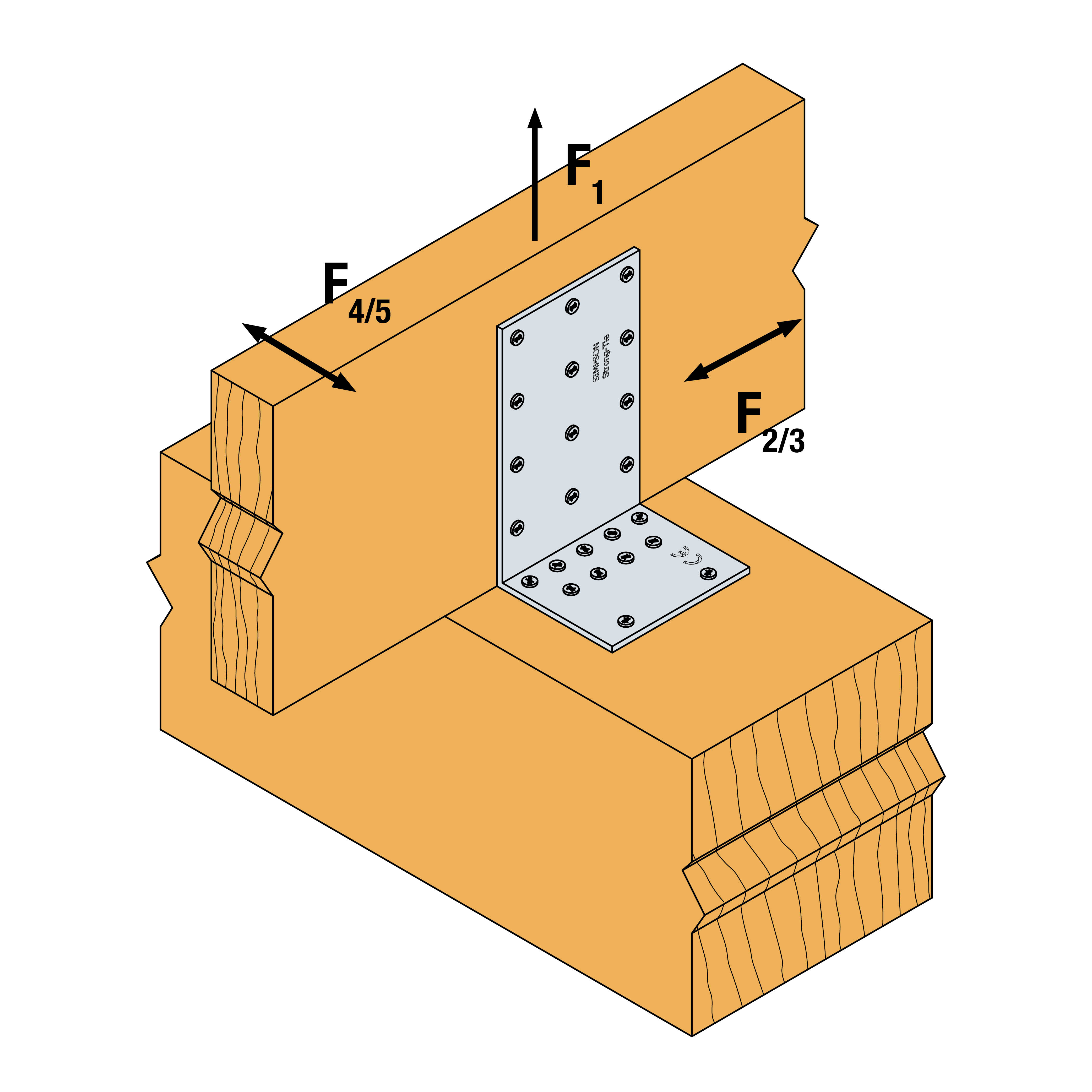

Kombinierte Belastung:
Tragfähigkeit - Holz an Holz / 2 Winkel pro Verbindung
| Artikel | Verbindungsmittel | Charakter. Tragfähigkeit / 2 Winkelverbinder pro Verbindung [kN] | |||||
|---|---|---|---|---|---|---|---|
| Schenkel A | Schenkel B | R1,k | R2/3,k | R4/5,k * | |||
| Anzahl | Typ | Anzahl | Typ | ||||
| AJ60416 | 8 | CNA4.0x40 | 7 | CNA4.0x60 | 11.1/kmod^0.2 | 7.8 | 4.1/kmod^0.25 |
| AJ80416 | 11 | CNA4.0x40 | 9 | CNA4.0x60 | 15.3/kmod^0.2 | 10 | 5.5/kmod^0.25 |
| AJ99416 | 12 | CNA4.0x40 | 11 | CNA4.0x60 | 19.3/kmod^0.1 | 13 | 7.1/kmod^0.25 |
*) b = 75mm und e = 130mm
**) Die Ausnagelung der Winkel erfolgt mit CNA4,0x40 im aufrechten Schenkel und CNA4,0x60 im horizontalen Schenkel.
Bei drehsteifer Lagerung der Pfetten und Anschlüssen mit nur einem Winkelverbinder, können für R1,k und R2/3,k die halben Bemessungswerte der Tabelle angenommen werden.
Ist die Pfette drehbar gelagert und für die Kraftrichtungen F4 und F5 mit anderen Abständen von b und e, finden Sie weitere Infos in der ETA.
