AB-S

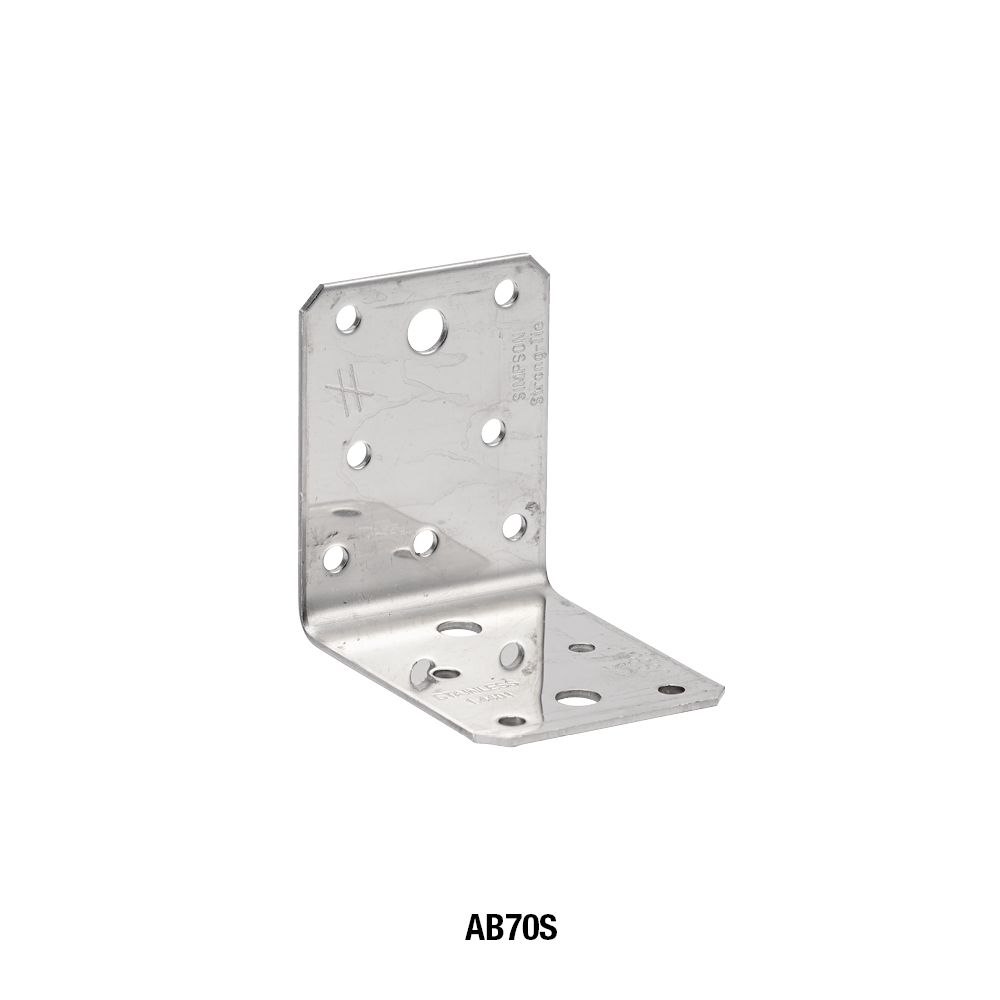

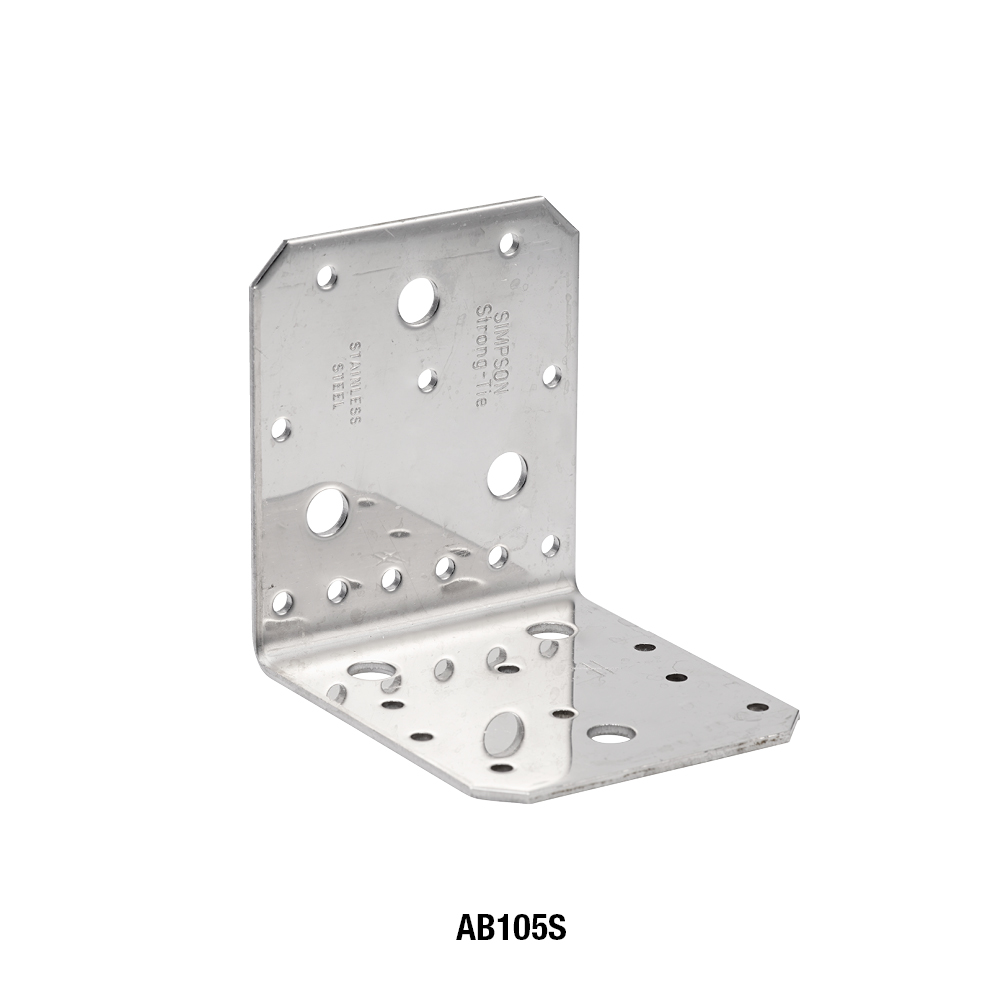

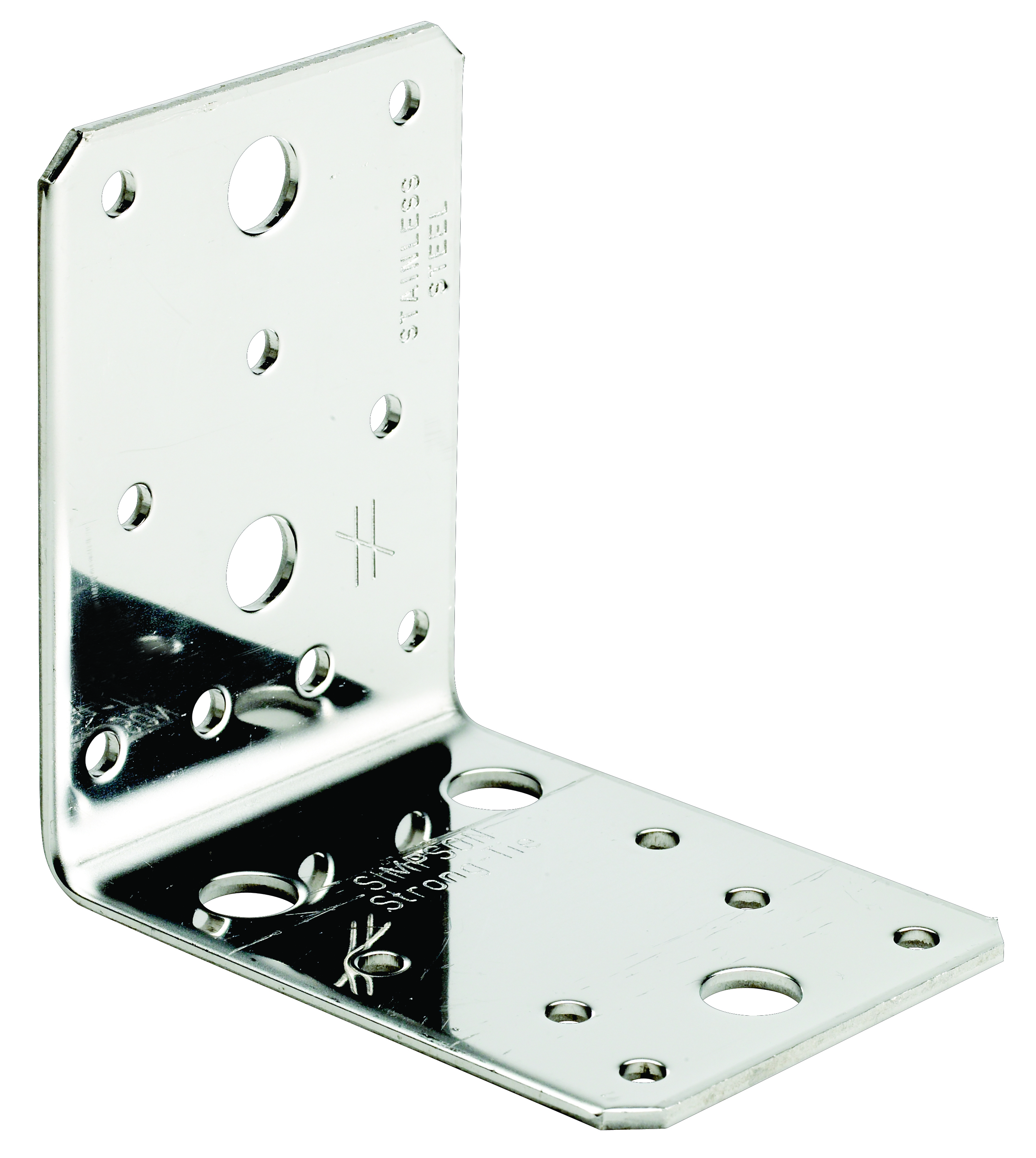

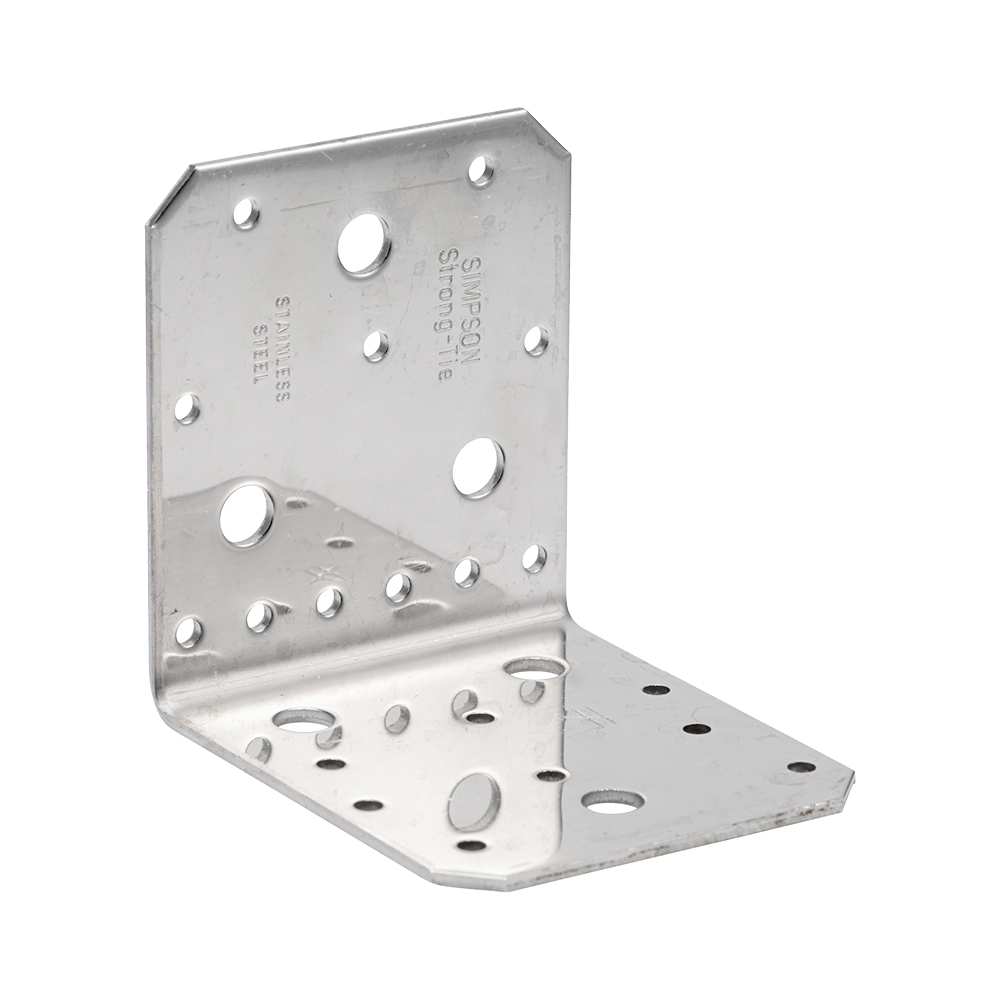

Winkelverbinder rostfrei (70S 90S 105S)
Die AB Winkelverbinder ohne Rippe werden aus Edelstahl hergestellt und sind für tragende Holzkonstruktionen geeignet, bei denen eine höhere Anforderung an die Korrosionsbeständigkeit besteht.
![](/sites/default/files/field_taxo_term_pim_icon/2020/10/21/133107/ce-jpg-default_tag_pdf.jpg)
CE Kennzeichnung
![](/sites/default/files/field_taxo_term_pim_icon/2020/10/21/133107/eta-default_tag_pdf.jpg)
ETA
![](/sites/default/files/field_taxo_term_pim_icon/2020/10/21/133155/f-serviceclass3-prodla-ill-pictogram-sc3-eu-eu-cn-default_tag_pdf.jpg)
Nutzungsklasse 3
![](/sites/default/files/field_taxo_term_pim_icon/2021/04/07/233856/f-a4inox-prodla-ill-pictogram-eu-eu-cn-default_tag_pdf.png)
Edelstahl A4
Produkt-Details
Eigenschaften
Material
Stahlqualität:
- Edelstahl 1.4401 bzw. 1.4404 (V4A) gemäß EN10088.
- Die von uns verwendeten Edelstahlsorten sind der Korrosionswiderstandsklasse III zuzuordnen
Vorteile
- Lastaufnahme in allen Richtungen
- Optimierte Tragfähigkeiten für Voll- und Teilausnagelung
- Vorteilhafte Befestigung mittels Bolzenanker auf Bauteilen aus Beton oder Stahl
- Zur Befestigungen von Nebenträger an Stützen und Haupträger geeignet
Anwendung
Anwendbare Materialien
Auflager:
- Holz, geeignete Holzverkstoffe, Beton, Stahl
Aufzulagerndes Bauteil:
- Holz, geeignete Holzwerkstoffe
Anwendungsbereich
- Holzverbinder aus dem Edelstahl mit der o.a. Werkstoffnummer sind für den Einsatz im Freien einschließlich Industrieatmosphäre und Meeresnähe geeignet.
- Die statischen Werte der Standardartikel haben auch für die rostfreien Verbinder Gültigkeit.
Technische Daten

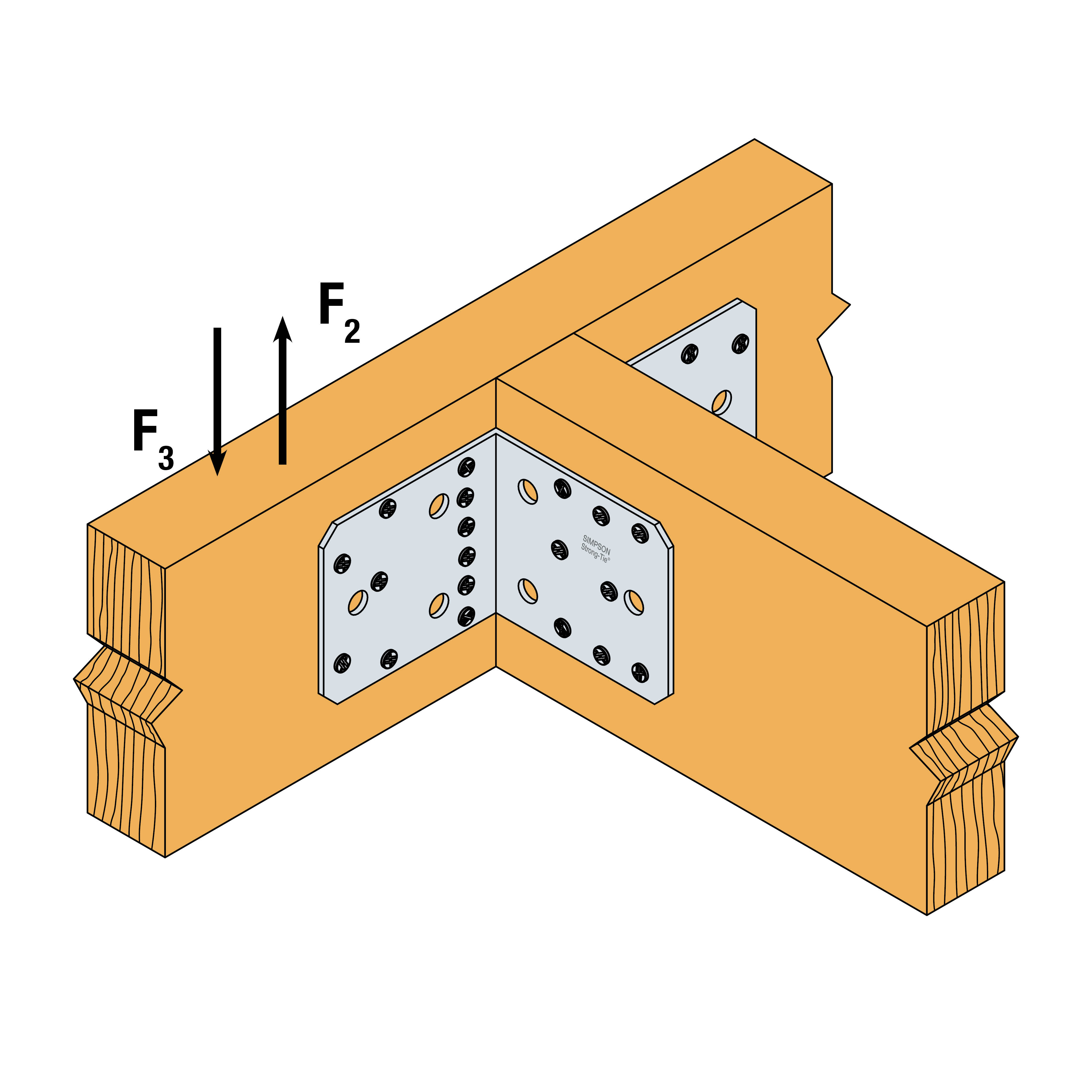

Tragfähigkeiten - Balken an Balken - Vollausnagelung
Artikel | Tragfähigkeiten - Balken an Balken - Vollausnagelung | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Verbindungsmittel | Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN] | |||||||||
Schenkel A | Schenkel B | R1.k | R2.k = R3.k | R4.k = R5.k (1) | ||||||
Anzahl | Anzahl | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
AB70S | 4 | 7 | 3.8/kmod^0.3 | 5.0/kmod^0.3 | - | 5.3 | - | - | 1.4/kmod^0.3 | - |
AB90S | 6 | 9 | 5.1/kmod^0.3 | 6.7/kmod^0.3 | 7.5/kmod^0.3, max: 6.9/kmod | 7.1 | 9.4 | 10.4 | 1.9/kmod^0.3 | 2.5/kmod^0.5 |
AB105S | 8 | 11 | 8.5/kmod^0.3 | 11.2/kmod^0.3 | 12.7/kmod^0.3 | 13.3 | 16.9 | 18.1 | 3.3/kmod^0.3 | 4.7/kmod^0.3 |
*) b = 75mm und e = 130mm
Tragfähigkeiten - Balken an Balken - Teilausnagelung
Artikel | Tragfähigkeiten - Balken an Balken - Teilausnagelung | |||||||
---|---|---|---|---|---|---|---|---|
Verbindungsmittel | Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN] | |||||||
Schenkel A | Schenkel B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||
Anzahl | Anzahl | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
AB70S | 2 | 3 | 3.8/kmod^0.3 | - | 3.8 | - | 1.4/kmod^0.3 | - |
AB90S | 4 | 4 | 3.1/kmod^0.3 | 4.4/kmod^0.3 | 5.5 | 7.3 | 1.2/kmod^0.5 | 1.7/kmod^0.3 |
AB105S | 4 | 5 | 5.2/kmod^0.3 | 7.4/kmod^0.3 | 4 | 7.5 | 2.1/kmod^0.5 | 2.9/kmod^0.4 |
*) b = 75mm und e = 130mm

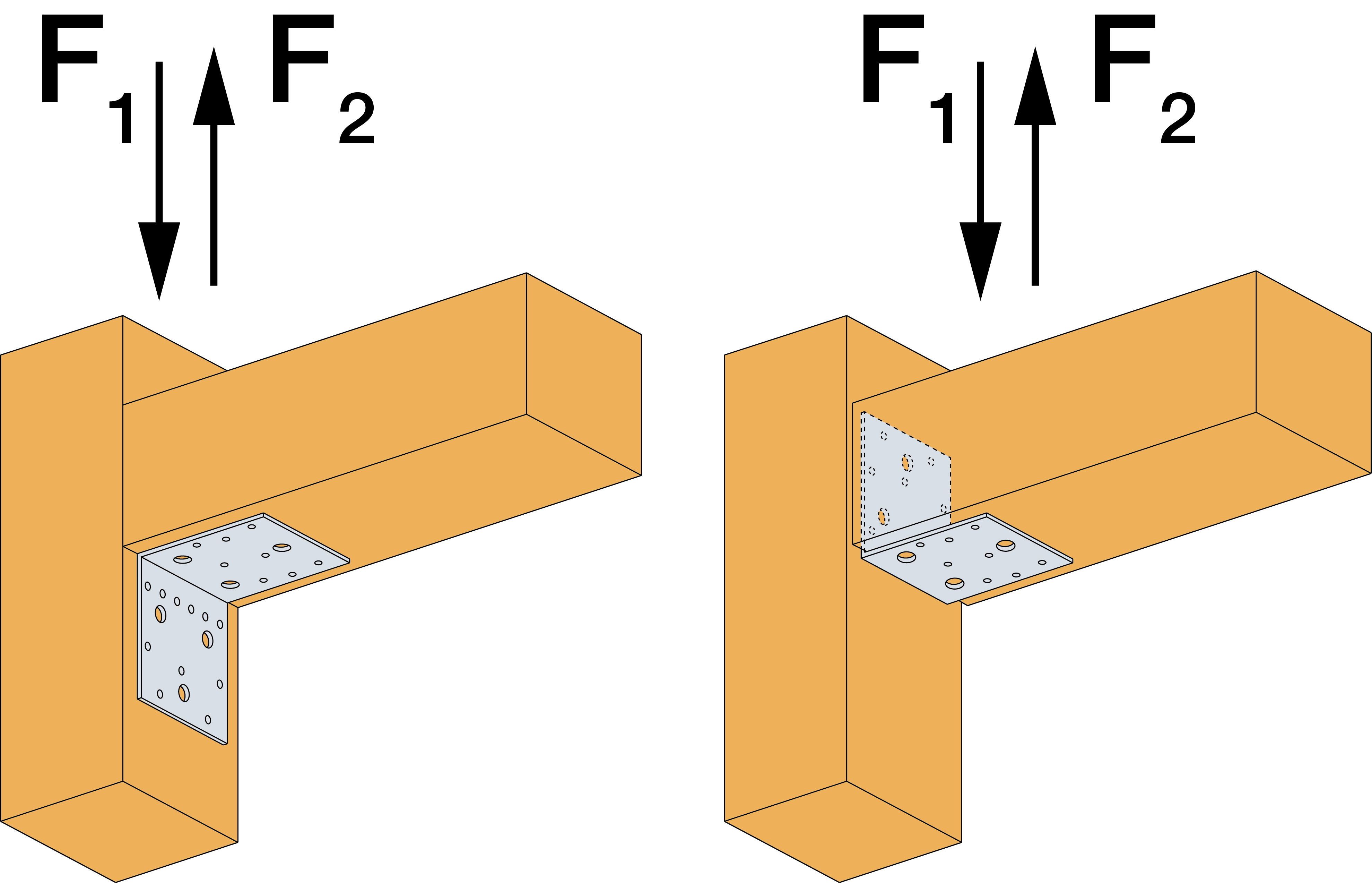

Tragfähigkeiten - Riegel an Stütze / 1 Winkel pro Verbindung
Artikel | Tragfähigkeiten - Stütze an Balken | Tragfähigkeiten - Holz C24 - 1 Winkelverbinder je Anschluss [kN] | ||||||
---|---|---|---|---|---|---|---|---|
Verbindungsmittel | R1.k | R2.k = R3.k | ||||||
Schenkel A | Schenkel B | Nach unten gerichteter Schenkel | Nach obengerichteter Schenkel | CNA4.0x40 | CNA4.0x60 | |||
Anzahl | Anzahl | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |||
AB90S | 4 | 4 | 4.0/ kmod^0.75 | 4.0/ kmod^0.75 | 5.2/ kmod^0.55 | 5.2/ kmod^0.55 | 0.7/ kmod | 0.7/ kmod |
AB105S | 6 | 5 | 8.1/ kmod^0.75 | 8.1/ kmod^0.75 | 10,0; max:9,8/ kmod | 9.4/ kmod^0.6 | 1.4/ kmod | 1.4/ kmod |
Tragfähigkeiten - Balken an Beton
Artikel | Tragfähigkeiten - Balken an Beton | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Verbindungsmittel | Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN] | |||||||||
Schenkel A | Schenkel B | R1.k | R2.k = R3.k | |||||||
Anzahl | Typ | Anzahl | Typ | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
AB90S | 5 | CNA* | 2 | Ø10 | 5.4/kmod | 5.4/kmod | 5.4/kmod | 5.03 | 6.3 | 6.66 |
AB105S | 5 | CNA* | 2 | Ø10 | min(13.7 ; 11.3/kmod) | min(17.5 ; 11.3/kmod) | min(19.7 ; 11.3/kmod) | 5.1 | 6.4 | 6.8 |
