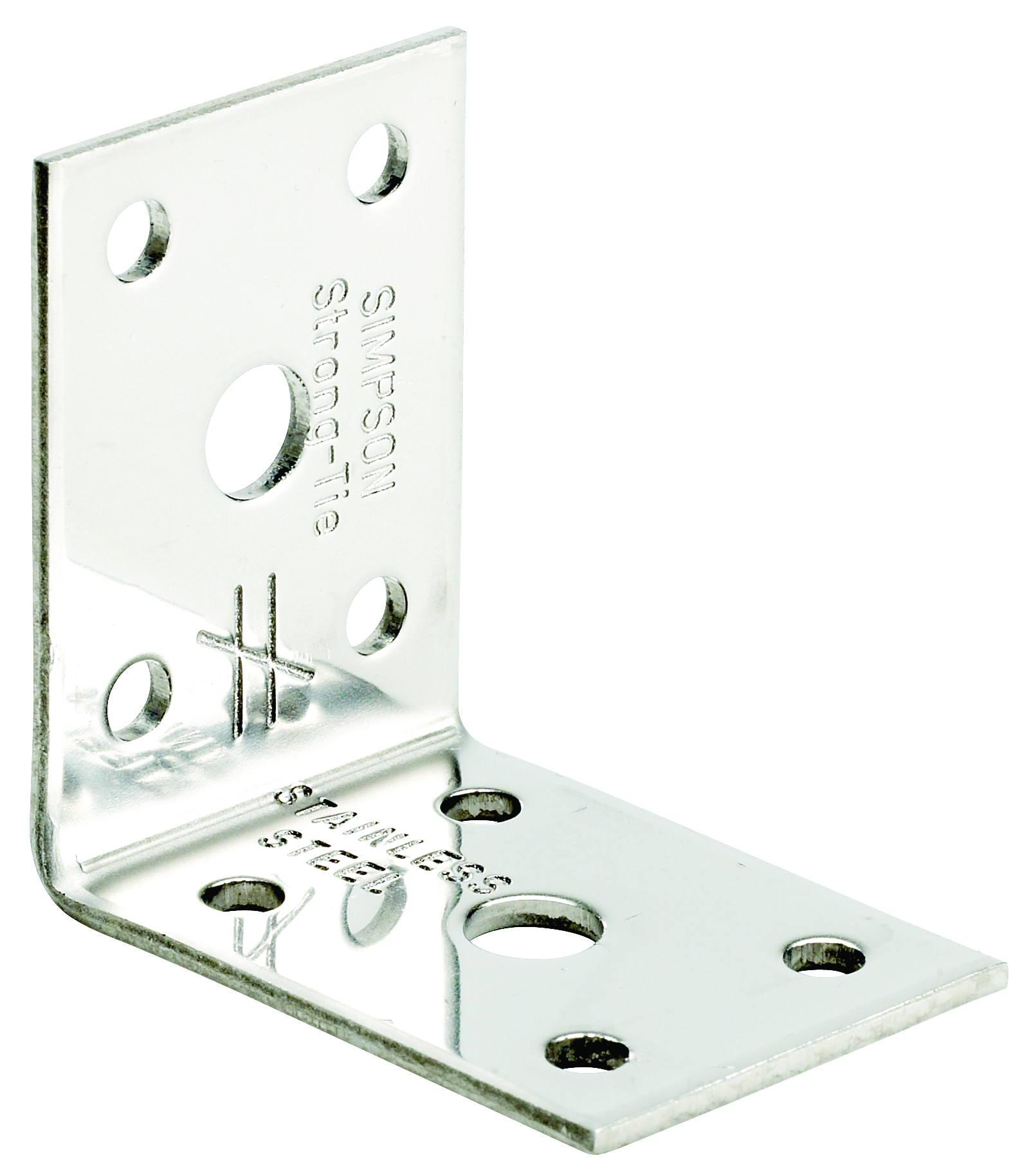

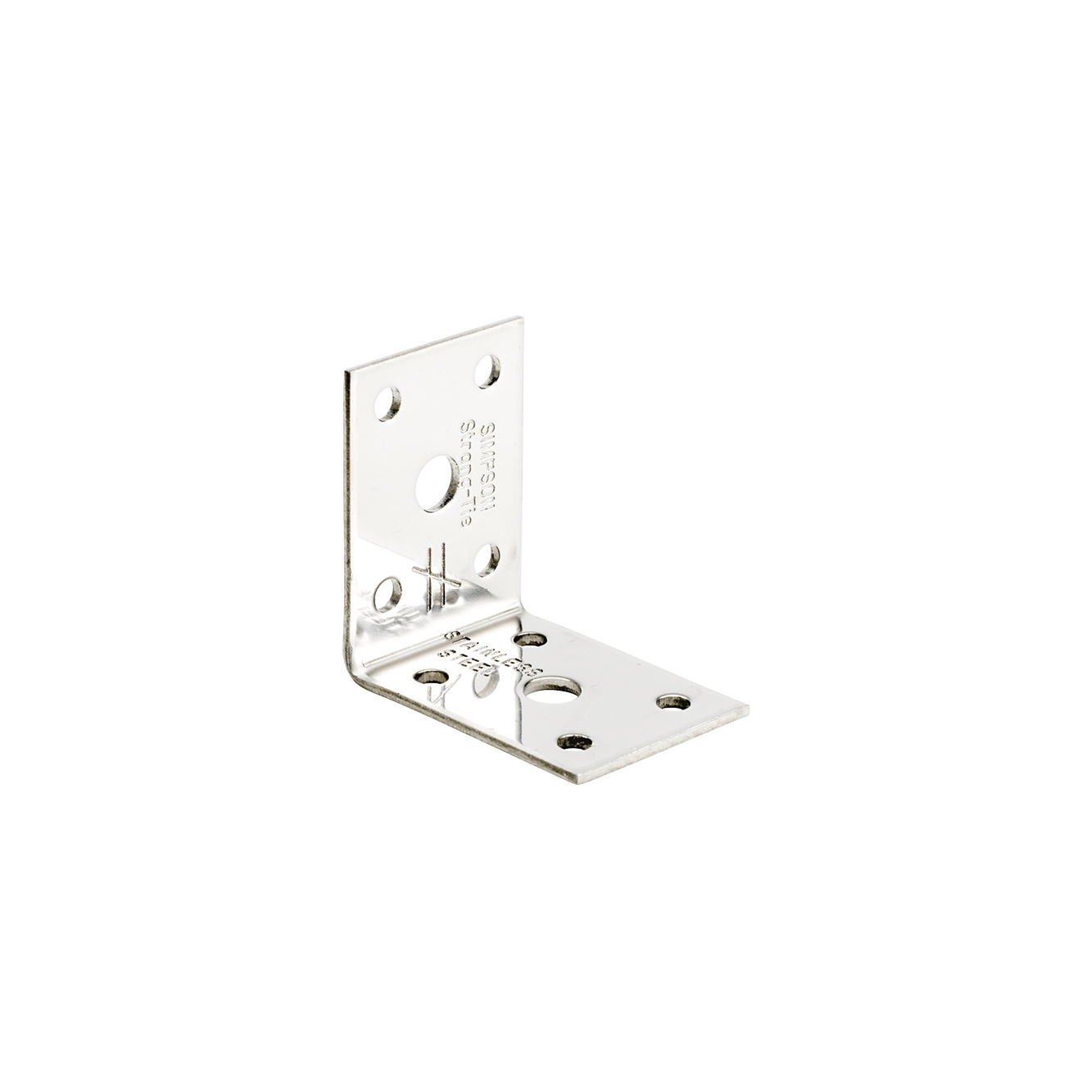

AC35350S

Winkelverbinder rostfrei

Die Winkelverbinder werden für Holz / Holz oder Holz / Beton Anschlüsse in kostruktiven Bereichen eingesetzt.
Für eine gleichmäßige Lasteinleitung werden zwei Winkel je Anschluss empfohlen. Die rostfreien Standardholzverbinder können in Konstruktionen eingesetzt werden, an die besondere Anforderungen an die Korrosionsbeständigkeit gestellt werden

Technisches Datenblatt
Nutzungsklasse 3
Edelstahl

Produkt-Details

Bilder

AC35350S montage.jpg

Eigenschaften

Material

Stahlqualität:

  • Edelstahl 1.4401 bzw. 1.4404 (V4A) gemäß EN10088.
  • Die von uns verwendeten Edelstahlsorten sind der Korrosionswiderstandsklasse III zuzuordnen.

Vorteile

  • Kompakte Winkelverbinderform
  • Diverse Befestigungsmitel, Nägel, Schrauben oder Bolzen einsetzbar.

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, geeignete Holzwerkstoffe, Beton

Aufzulagerndes Bauteil:

  • Holz, geeignete Holzwerkstoffe

Anwendungsbereich

  • Holz-Holz Anschlüsse bei kleinen Holzquerschnitten z.B. Pfetten auf Haupträger, Fenster- oder Fensterbankmontage.
  • Holzverbinder aus dem Edelstahl mit der o.a. Werkstoffnummer sind für den Einsatz im Freien einschließlich Industrieatmosphäre und Meeresnähe geeignet.
  • Die statischen Werte der Standardartikel haben auch für die rostfreien Verbinder Gültigkeit

Technische Daten

Abmessungen


Abmessung

Artikel Abmessungen und charackteristische Werte [mm] Schenkel A Schenkel B Box Quantity
A B C t Ø5 Ø8,5 Ø5 Ø8,5
AC35350S50503524141100

Installation

Installation

Befestigungsmittel

  • Für die Befestigung müssen rostfreie Kammnägel, Schrauben oder Bolzen der vergleichbaren Stahlqualität verwendet werden, um Kontaktkorrosion zu vermeiden
AC35350S montage.jpg
