HD

Zuganker

Die HD Zuganker werden zur Verbindung von Holzbauteilen an eine Betonunterkonstruktion verwendet.

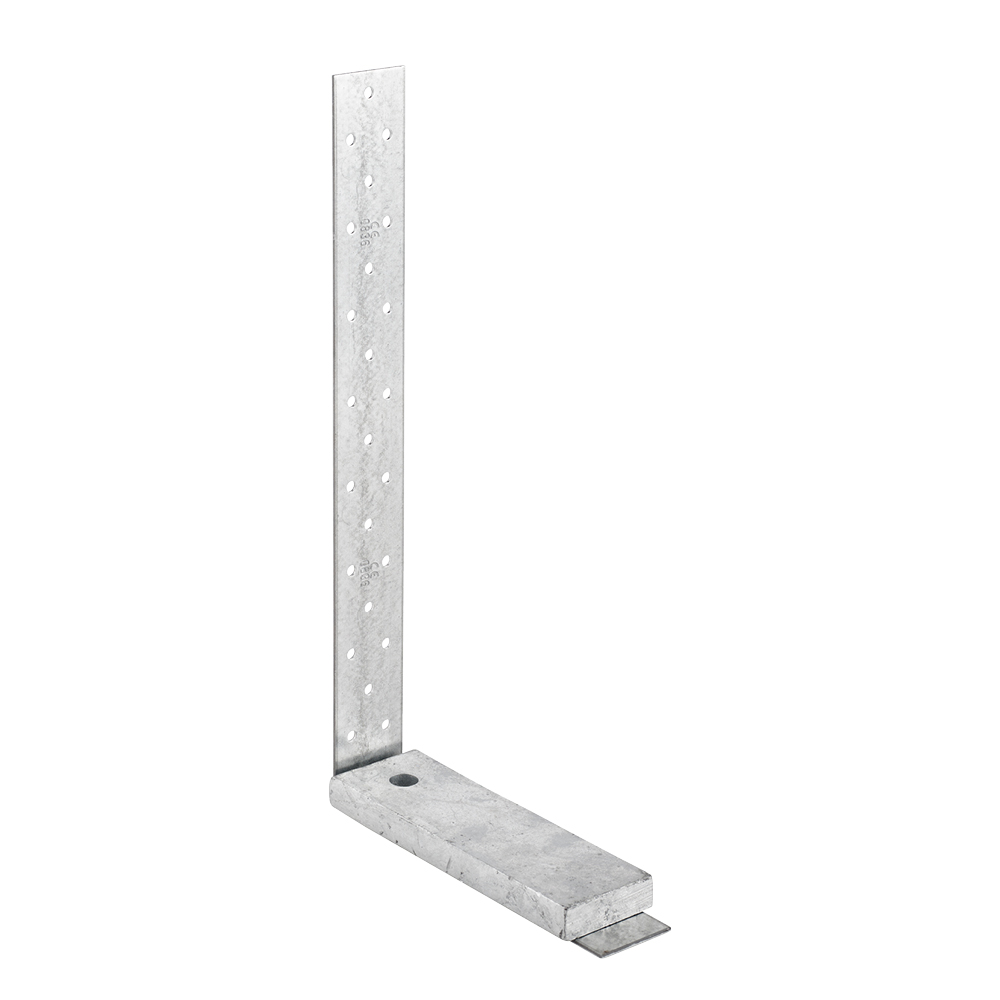

HD Zuganker bestehen aus zu einem Winkel abgekanteten 2-3 mm dicken, feuerverzinkten Lochblech. Im waagerechten Schenkel sind die Zuganker mit einer Bohrung für Bolzen M12, M16 oder M20 zur Befestigung auf Beton versehen. Eine feuerverzinkte Unterlegplatte von 15-20 mm Dicke leitet die Zugkraft aus dem senkrechten Schenkel in die Betonverankerung ein.

CE Kennzeichnung
ETA
Nutzungsklasse 2
Galvanisch verzinkter Stahl 20µm
Innen

Produkt-Details

Eigenschaften

Material

Stahlqualität:

Winkel: S 250 GD +Z 275 gemäß DIN EN 10346

Unterlegsplatte: S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

Winkel: 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Unterlegplatte: Nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

  • Durch unterschiedliche Größen lassen sich last- und einbauabhängig die optimalen HD-Zuganker auswählen

Anwendung

Anwendbare Materialien

Auflager:

  • Beton, Stahl, Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Mit diesem Zuganker können Holzkonstruktionen optimal mit Betonunterkonstruktionen verbunden werden, wie es z.B. verstärkt im Holzrahmenbau der Fall ist.
  • Durch die Verwendung der speziell entwickelten Unterlegplatte ist eine optimale Ausnutzung der zulässigen Dübelbelastung gewährleistet.

Technische Daten

Abmessungen

Abmessungen

Artikel Abmessungen [mm] Schenkel A Löcher im Unterteil Box Quantity
A B C D E F G t Ø5 [mm] Ø14 [mm] Ø18 [mm] Ø22 [mm]
HD140M12G1449460122890502171--10
HD240M12G242122401528110602111--10
HD280M12G282122401528110602111--10
HD340M12G342182401527160502241--10
HD400M16G40312340152811060329-1-10
HD420M16G42222260203720060250-1-8
HD420M20G4221026020378560250--110
HD480M20G483123602037115702.557--110

E = Bohrungsabstand von der Wand

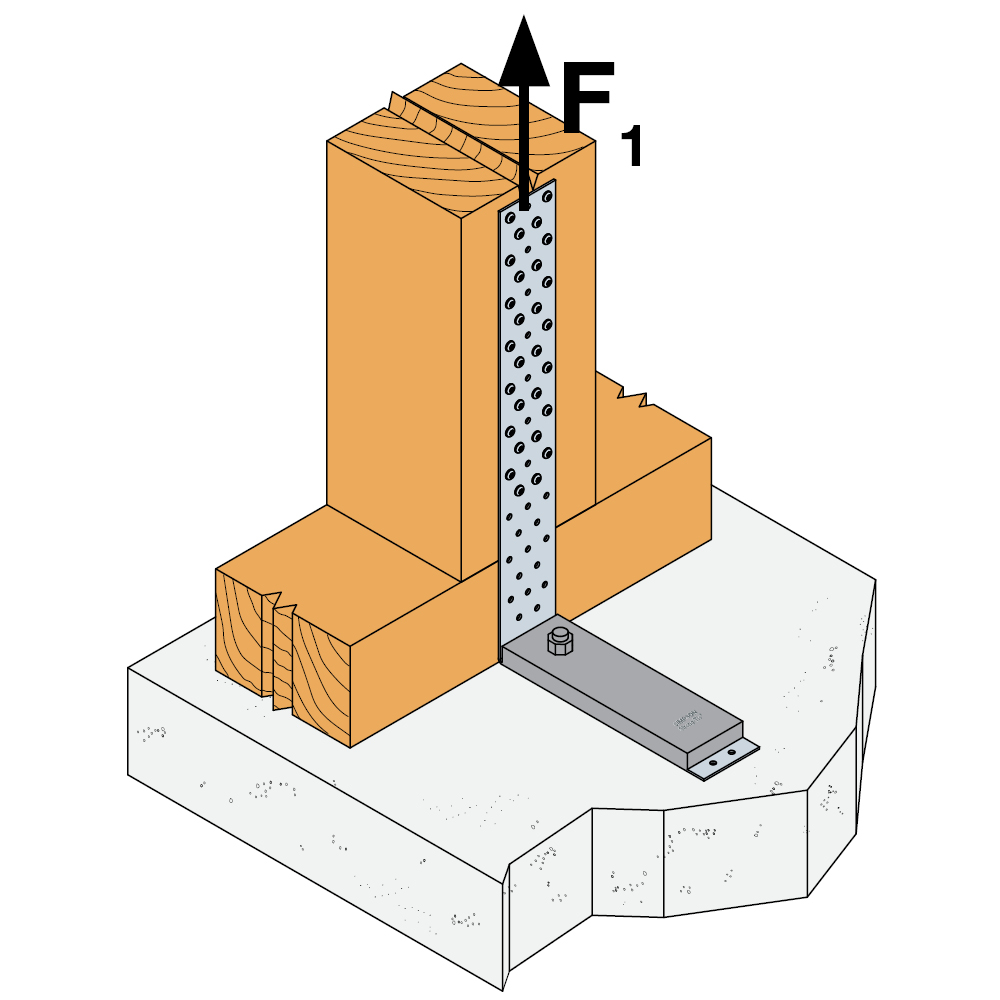

Tragfähigkeiten

Artikel Charakter. Tragfähigkeit - Holz an Beton [kN]
R1.k Faktor Bolzen
HD140M12Gmin. (n x Rlat.k; 12,8/kmod)1.4
HD240M12Gmin. (n x Rlat.k; 17,8/kmod)1.3
HD280M12Gmin. (n x Rlat.k; 17,8/kmod)1.3
HD340M12Gmin. (n x Rlat.k; 17,8/kmod)1.2
HD400M16Gmin. (n x Rlat.k; 23,4/kmod)1.3
HD420M16Gmin. (n x Rlat.k; 26,8/kmod)1.2
HD420M20Gmin. (n x Rlat.k; 26,8/kmod)1.8
HD480M20Gmin. (n x Rlat.k; 33,5/kmod)1.5

n = nef gemäß EC5 (8.3.1.1)

Rlat.k = charaktersistische Tragfähigkeit des Verbindungsmittels in der senkrechten Lasche auf Abscheren

Der Bolzen ist für eine Last von F1.d x "Faktor Bolzen" nachzuweisen.

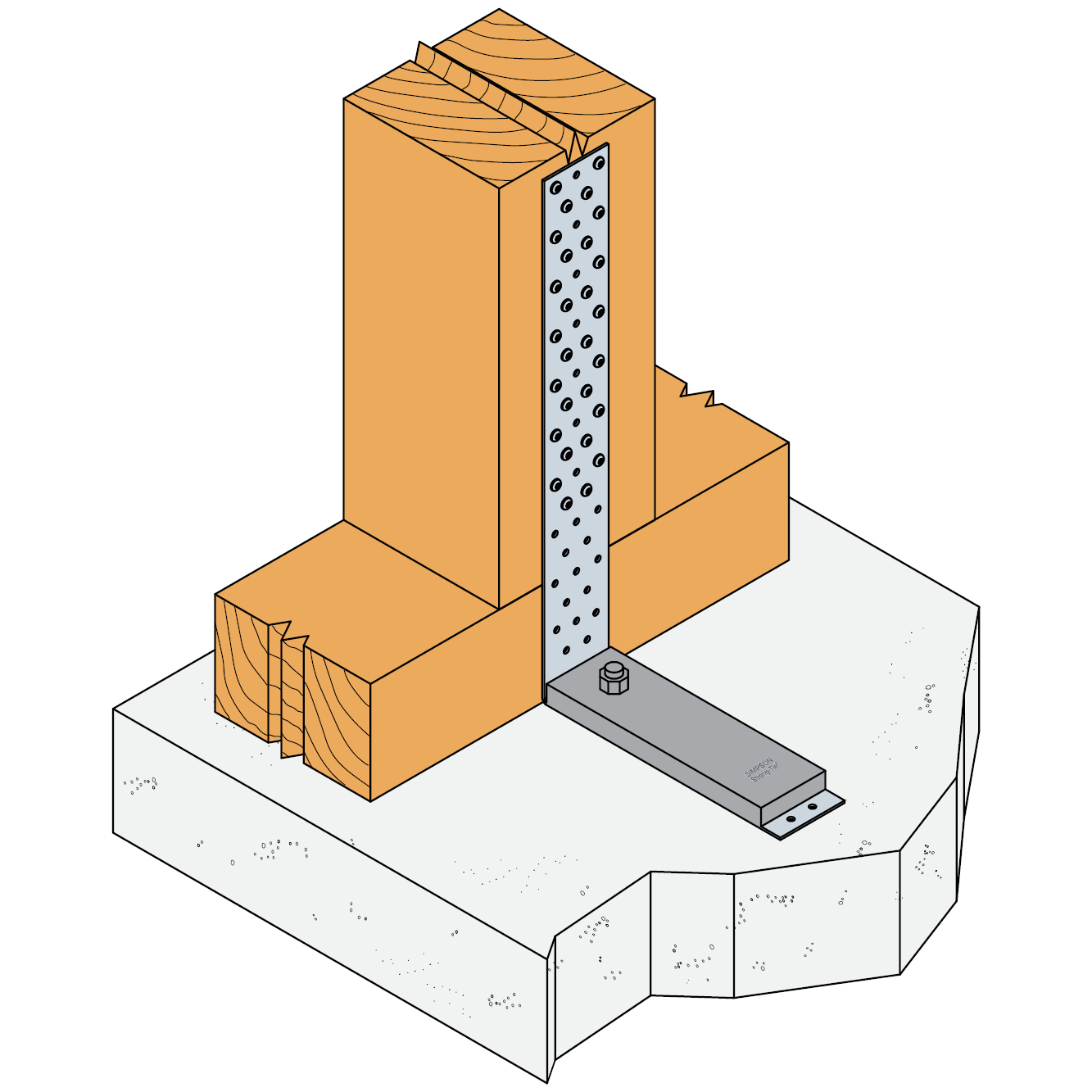

Installation

Installation

Befestigung

  • Die Befestigung an die Stütze erfolgt mit CNA4,0xℓ Kammnageln oder CSA5,0xℓ Schrauben.
  • Zum Anschluss an Betonbauteile sind Ankerbolzen zu verwenden.

Technische Hinweise

Autres

hd-beispiel.pdf (88.23 KB)

Eignungsnachweise

Leistungserklärung (DoP)

Technische Bewertung (ETA)

CAD- und BIM-Bibliothek

2D
3D
3D vereinfacht
