Anchor Designer™ Ankerbemessungsprogramm
Unser Ankerbemessungsprogramm Anchor Designer™ bietet eine anwenderfreundliche und professionelle Berechnung von Dübelverankerungen im gerissenen und ungerissenen Beton.
Die Berechnung erfolgt auf der Grundlage der Bemessungsverfahren für Verankerungen von Metall- und Verbunddübeln nach ETAG 001 - Anhang C sowie den EOTA Technical Reports: TR 029 (chemische Dübel), TR 020 (Brandeinwirkung) und TR 045 (seismische Einwirkungen) unter Beachtung der europäischen technischen Bewertungen (ETA) des jeweiligen Dübelsystems.

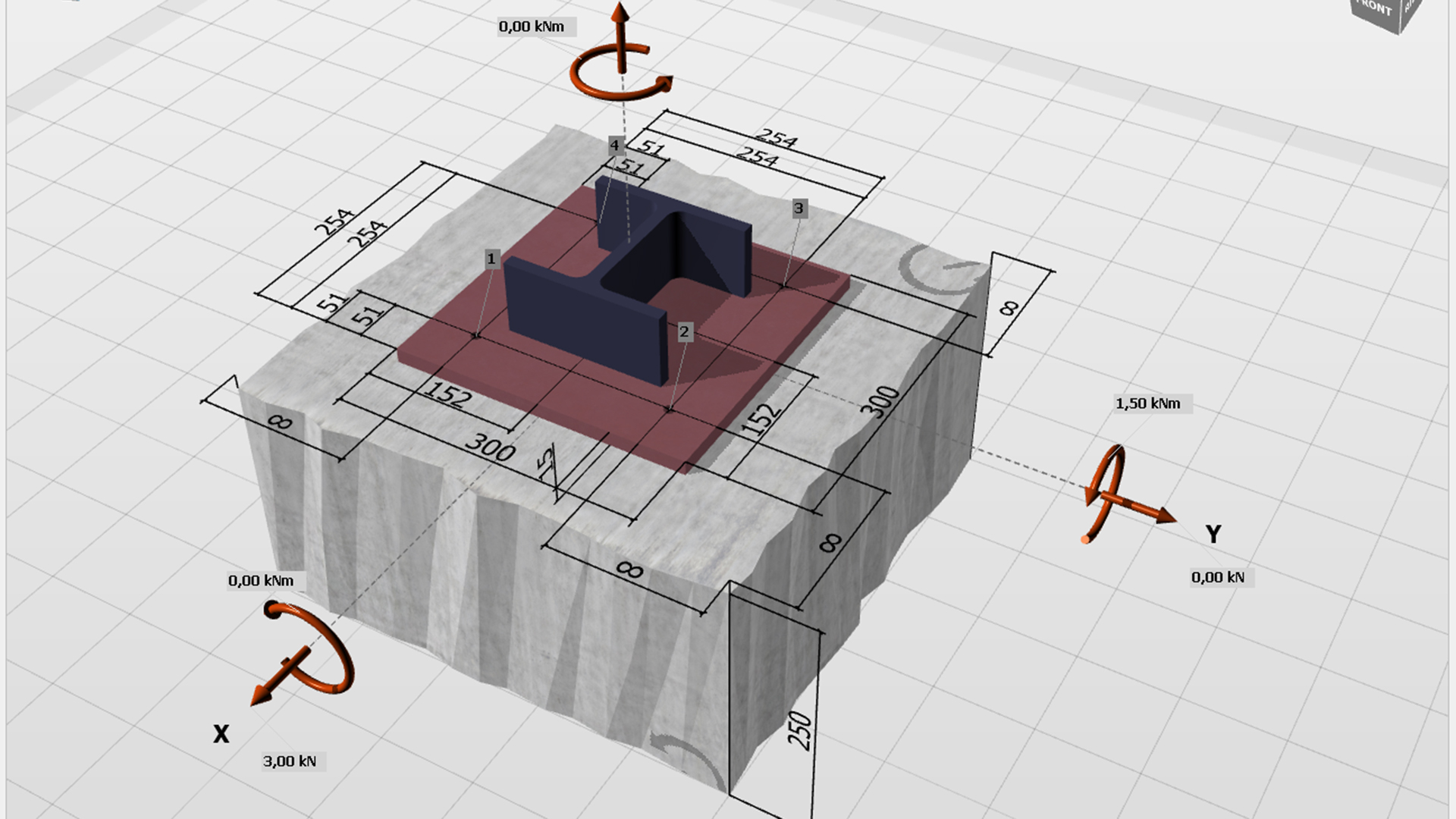

Die Berechnung sowie das Berechnungsergebnis werden visuell in Echtzeit in einer interaktiven grafischen 3D-Benutzeroberfläche dargestellt. Anchor Designer™ analysiert schnell und präzise Befestigungslösungen auf der Grundlage der benutzerdefinierten Berechnungsparameter für verschiedene geometrische Ankerplattenausführungen.
Optional stehen auch Bemessungsverfahren auf der Grundlage der amerikanischen Normen: Building Code Requirements for Structural Concrete ACI 318-xx und Design of Concrete Structures CSA A23.3-xx für Dübelsysteme mit imperialen Abmessungen auf der Grundlage von ICC-ES oder IAPMO UES - Code Reports zur Verfügung.
Anchor Designer™
Spezifikationen
- Anwenderoptimierte Benutzeroberfläche und einfache Menüführung
- Detaillierte Projektdatenverwaltung
- Interaktive 3D-Grafik
- Vielfältige Ankerplattenauswahl (quadratisch, rechteckig, rund, L- und T-förmig)
- Bemessung der Ankerplattendicke
- Dübelgruppen mit bis zu 16 Dübeln (optional mit Langlöchern)
- Anwenderspezifizierte Dübelanordnung
- Eingabe von Bemessungslasten oder charakteristischen Lasten
- Darstellung des Berechnungsergebnisses auf dem Bildschirm bzw. Ausgabe im PDF-Format zum Speichern und/oder Drucken
- Sprachauswahl in Deutsch, Englisch, Französisch, Dänisch, Polnisch und Spanisch
- Live Update-Funktion (Software-Aktualisierung)
Systemanforderungen
- Windows 8 - NET Version 4.5
- Windows 10 - Net Version 4.5
- Festplattenspeicher: min. 1 GB
- RAM - Speicher: min. 512 MB
- Grafikkarte: True Color (24/32 Bit)
- Empfohlene Bildschirmauflösung 1024 x 768 Pixel oder höher
- Systemschriftgröße: 96 DPI empfohlen
