Holzverbinder
Fräs- und Montageschablonen
BTBS

Bohrschablone

Für Balkenträger und Stützenfüße

Technisches Datenblatt

Produkt-Details

Bilder


Eigenschaften

Vorteile

  • Die Schablone erleichtert das passgenaue Bohren der Stabdübellöcher bei Balkenträgeranschlüssen.
  • Unterschiedliche Bohrachs-Abstände vom Hirnholz lassen sich über Drehen und Wenden der Anschlagschiene einfach einstellen.
  • Für Balkenträger > 240mm können durch Versetzten der Schablone mehr als 6 Löcher gebohrt werden.
  • Die Schablone BTBS8 passt auch für viele Schlitzbleche der Stützenfüße.
  • Die Schablone BTBS40 passt für viele Stützenfüße: CBP40, CPS40, PGS und PCN.

Anwendung

Anwendungsbereich

  • BTBS8 ist eine Bohrschablone mit Ø 8mm für Balkenträger und Stützenfüße
  • BTBS12 ist eine Bohrschablone mit Ø 12mm für Balkenträger

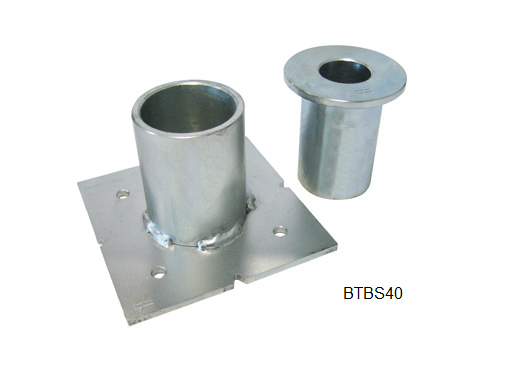

  • BTBS40 ist eine Bohrbuchse passend für ∅40 mm und ∅24 mm Stützenfüße

Technische Daten

Eigenschaften

Artikel für Produkte mit Bohrungen [mm] Anzahl
BTBS8Balkenträger Typ 90, StützenfüßeØ8mm4
BTBS12Balkenträger ≥ Typ 120, TUØ12mm6
BTBS40Stützenfüße CPB40, CPS40, PGS, PCNØ40 / Ø241 / 1

Bei Balkenträgern Typ 280 und größer ist die Schablone für mehr als 6 Bohrungen zu versetzten.
