Balkenträger TU

Die TU und TUS Balkenträger dienen als verdeckt liegende Anschlüsse von Nebenträgern an Hauptträger oder an Stützen. Es können Anschlüsse mit Neigungen bis zu 45° und bei dem TUS zusätzlich Schrägen von 30° bis 85° ausgeführt werden.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Feuerwiderstandsklasse R 30

Innen

Galvanisch verzinkter Stahl Z275

Feuerwiderstandsklasse R 60


Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Die Endziffern der Typen (TU 12,TU 16,TU 20,TU 24, TU 26) geben gleichzeitig die Mindestnebenträgerhöhen in cm an.
Bei Holz-Holz-Verbindungen werden die Rückenplatten der TU mit CNA Kammnägeln oder CSA Verbinderschrauben befestigt.
Anschlüsse an Beton können mit dem BTC ausgeführt werden.

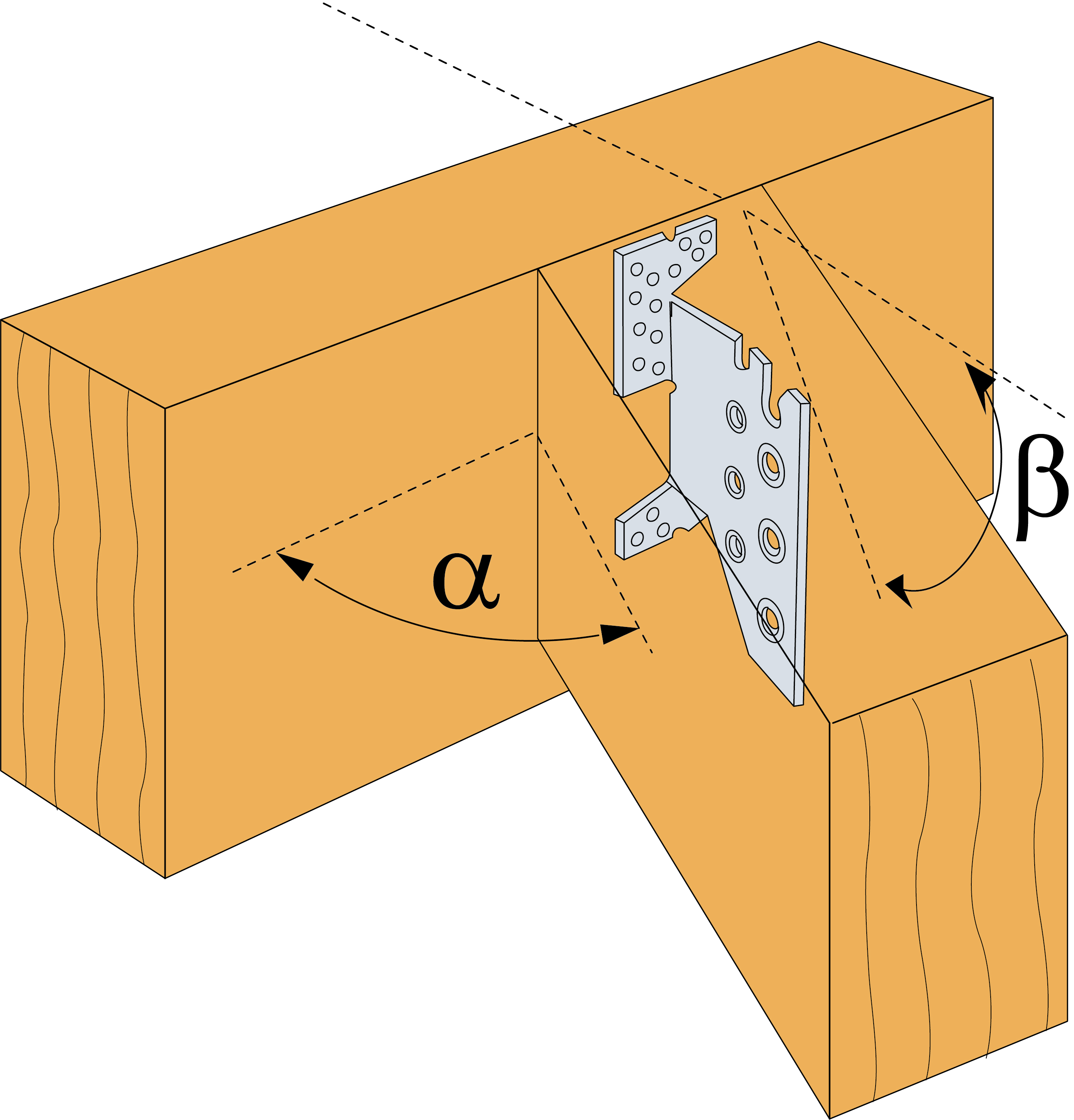

Mit TU Einhängeträgern können rechtwinklige Anschlüsse von Nebenträgern an Hauptträger sowohl in horizontaler als auch geneigter Form ausgeführt werden.
Mit TUS Einhängeträgern können zusätzlich Schrägen von 30° bis 89° ausgeführt werden. Sie werden je nach Erfordernis / Bestellung ausschließlich werkseitig gekantet.
Besteht eine Brandschutzanforderung ist diese mit dem Einhängeträger nach DIN 4102 leicht ausführbar - siehe ETA für weitere Details.

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Für Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger/Stützen aus Holz/Holzwerkstoffen.

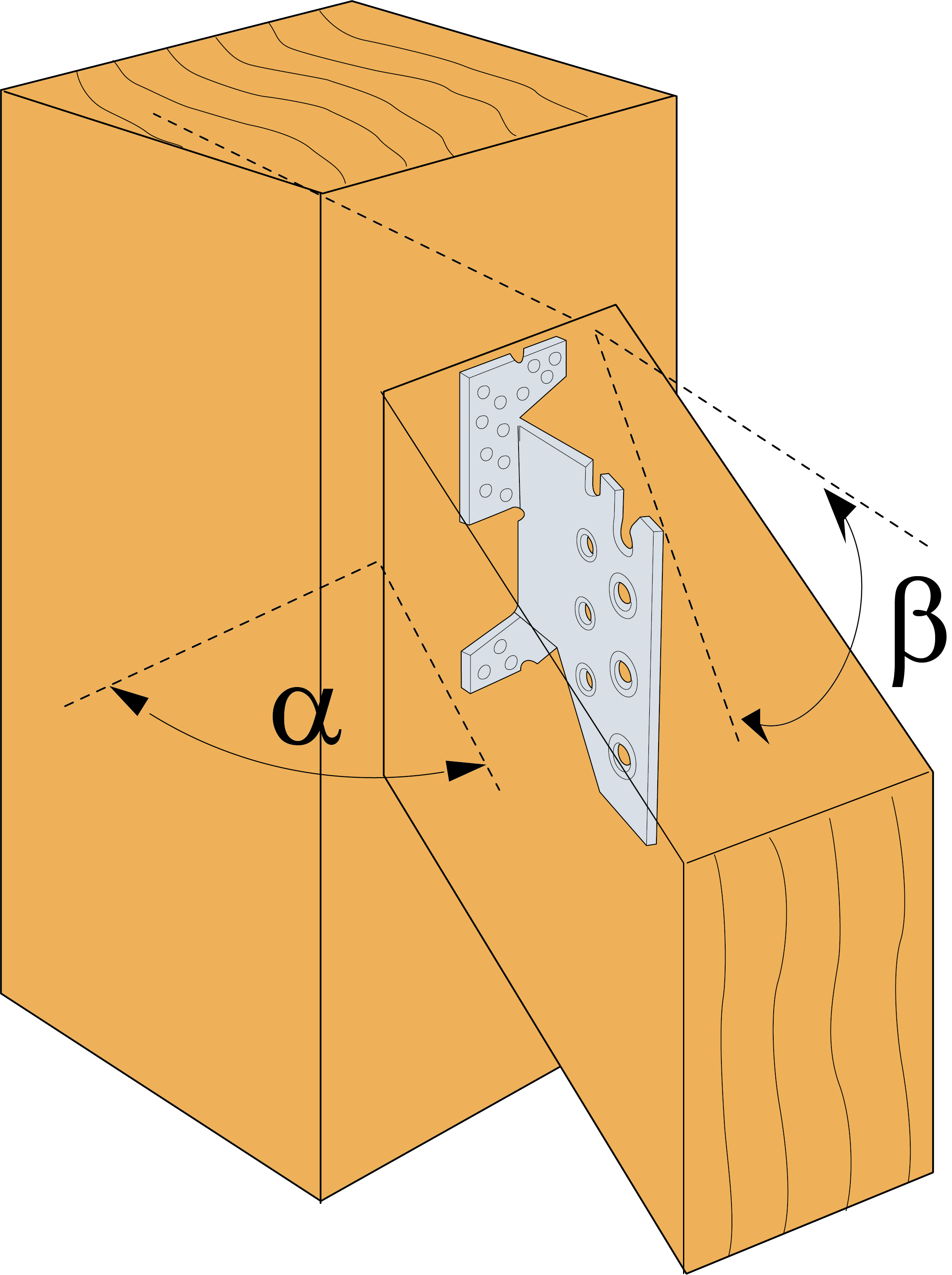

Es können Anschlüsse mit Neigungen (-45° bis +45°) ausgeführt werden.

Technische Daten

Abmessungen

Abmessungen

Artikel	Abmessungen des Nebenträgers [mm]			Abmessungen des Hauptträgers [mm]	Abmessungen [mm]				Löcher im Hauptträger	Löcher im Nebenträger
	Breite	Höhe		Stützenbreite	A	B	C	t	Ø5	Ø8,5	Ø12,5
	Min.	Min β=0	Min. β≠0	Min.	A	B	C	t	Ø5	Ø8,5	Ø12,5
TU12	45	120	160	68	96	97.5	40	3	6	4	-
TU16	60	160	190	88	134	104.5	60	3	18	-	3
TU20	60	200	225	88	174	104.5	60	3	22	-	4
TU24	60	240	260	88	214	104.5	60	3	26	-	5
TU28	60	280	295	88	254	104.5	60	3	30	-	6

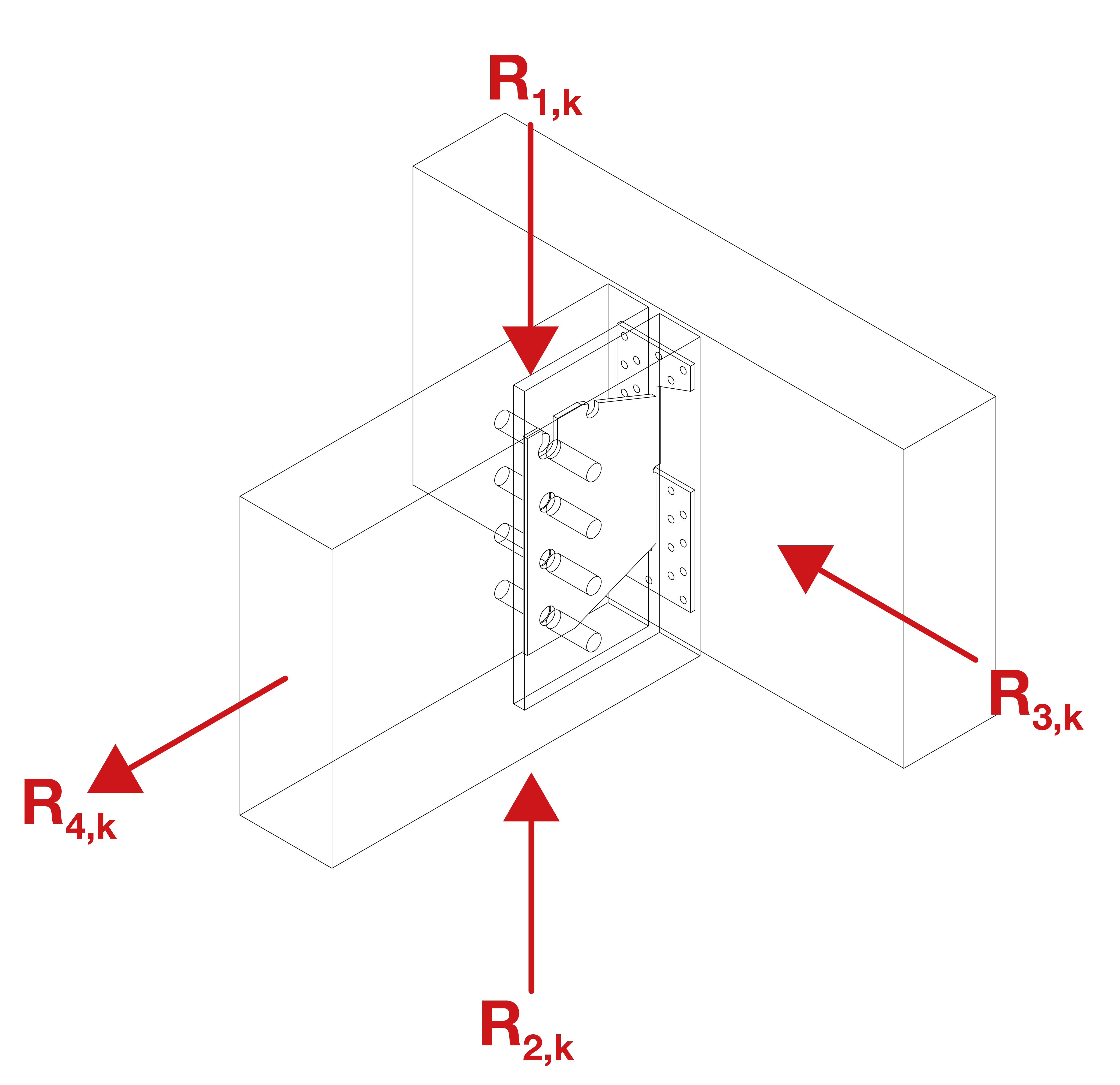

Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung

Artikel	Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung
	Verbindungsmittel				Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger		Nebenträger		R_1,k							R_2,k							R_3,k							R_4,k
	Anzahl	Typ	Anzahl	Typ	Stabdübellänge [mm]							Stabdübellänge [mm]							Stabdübellänge [mm]
	Anzahl	Typ	Anzahl	Typ	45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	7.6	8.1	9	10.1	10.7	10.7	10.7	5.7	6.1	6.8	7.6	8	8	8	0.9	1.1	1.6	2.1	2.7	3.2	3.7	4.5
TU16	18	CNA4,0x50	3	STD12	-	17.5	18.1	19.2	20.5	22	23.5	-	11.7	12.1	12.8	13.7	14.7	15.7	-	1.5	2.1	2.8	3.6	4.2	5	5.9
TU20	22	CNA4,0x50	4	STD12	-	26.7	27.6	29.2	31.1	33.3	35.6	-	20	20.7	21.9	23.3	25	26.7	-	2	2.8	3.7	4.5	5.4	6.4	7.9
TU24	26	CNA4,0x50	5	STD12	-	36.6	37.7	39.8	42.5	45.4	48.3	-	29.3	30.2	31.8	34	36.3	38.6	-	2.5	3.5	4.4	5.6	6.5	7.7	9.9
TU28	30	CNA4,0x50	6	STD12	-	46.9	48.3	50.9	54.1	57.6	61.1	-	39.1	40.3	42.4	45.1	48	50.9	-	2.9	4.1	5.3	6.5	7.6	8.9	11.8

Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Teilausnagelung

Artikel	Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Teilausnagelung
	Verbindungsmittel				Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger		Nebenträger		R_1,k							R_2,k							R_3,k							R_4,k
	Anzahl	Typ	Anzahl	Typ	Stabdübellänge [mm]							Stabdübellänge [mm]							Stabdübellänge [mm]
	Anzahl	Typ	Anzahl	Typ	45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	7.6	8.1	9	10.1	10.7	-	-	5.7	6.1	6.8	7.6	8	-	-	0.9	1.1	1.6	2.1	2.7	3.2	3.7	4.5
TU16	14	CNA4,0x50	3	STD12	-	16.1	16.7	17.7	19	20.4	21.9	-	10.7	11.1	11.8	12.7	13.6	14.6	-	1.5	2.1	2.8	3.6	4.2	5	4.8
TU20	14	CNA4,0x50	4	STD12	-	22.9	23.7	25.1	26.8	28.6	30.1	-	17.2	17.8	18.8	20.1	21.5	22.6	-	2	2.8	3.7	4.5	5.4	6.4	6.2
TU24	18	CNA4,0x50	5	STD12	-	31.9	33	34.8	36.9	38.9	39.9	-	25.5	26.4	27.8	29.5	31.1	31.9	-	2.5	3.5	4.4	5.6	6.5	7.7	7.6
TU28	18	CNA4,0x50	6	STD12	-	38	38.9	39.9	39.9	39.9	39.9	-	31.7	32.4	33.3	33.3	33.3	33.3	-	2.9	4.1	5.3	6.5	7.6	8.9	8.8

Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=90°

Artikel	Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=90°
	Verbindungsmittel				Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger		Nebenträger		R_1,k - Neigung β=15°							R_1,k - Neigung β=30°							R_1,k - Neigung β=45°
	Anzahl	Typ	Anzahl	Typ	Stabdübellänge [mm]							Stabdübellänge [mm]							Stabdübellänge [mm]
	Anzahl	Typ	Anzahl	Typ	45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	7.6	8.1	9	10.1	10.7	10.7	10.7	7.6	8.1	9	10.1	10.7	10.7	10.7	7.6	8.1	9	10.1	10.7	10.7	10.7
TU16	18	CNA4,0x50	3	STD12	-	16.9	17.4	18.3	19.4	20.7	22.1	-	16.5	16.8	17.5	18.5	19.6	20.8	-	15.9	16.4	17	17.9	18.9	20
TU20	22	CNA4,0x50	4	STD12	-	25.8	26.4	27.8	29.5	31.4	33.5	-	25.1	25.6	26.7	28.1	29.8	31.6	-	24.4	25.1	26.1	27.4	28.9	30.5
TU24	26	CNA4,0x50	5	STD12	-	35.4	36.2	38	40.2	42.8	45.5	-	34.3	35.2	36.6	38.6	40.8	43.2	-	33.6	34.7	36	37.8	39.8	42
TU28	30	CNA4,0x50	6	STD12	-	45.5	46.4	48.6	51.4	54.5	57.8	-	44	45.3	47.1	49.5	52.3	55.2	-	43.4	44.9	46.5	48.7	51.3	53.9

Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Teilausnagelung - mit Neigung und einer Schräge von α=90°

Artikel	Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Teilausnagelung - mit Neigung und einer Schräge von α=90°
	Verbindungsmittel				Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger		Nebenträger		R1,k - Slope β=0°	R_1,k - Neigung β=15°							R_1,k - Neigung β=30°							R_1,k - Neigung β=45°
	Anzahl	Typ	Anzahl	Typ	Dowel Lengths	Stabdübellänge [mm]							Stabdübellänge [mm]							Stabdübellänge [mm]
	Anzahl	Typ	Anzahl	Typ	45	45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	7	6.8	7.2	7.9	8.7	9.3	-	-	6.6	6.9	7.5	8.2	9	-	-	6.4	6.6	7.1	7.8	8.5	-	-
TU16	14	CNA4,0x50	3	STD12	-	-	15.9	16.3	17.1	18.1	-	-	-	15.4	15.7	16.4	17.2	-	-	-	15	15.4	15.9	16.7	-	-
TU20	14	CNA4,0x50	4	STD12	-	-	24.2	24.8	25.9	27.4	-	-	-	23.6	24	25	26.2	-	-	-	22.9	23.5	24.4	25.5	-	-
TU24	18	CNA4,0x50	5	STD12	-	-	33.3	34.1	35.6	37.6	-	-	-	32.4	33.1	34.4	36.1	-	-	-	31.6	32.6	33.7	35.2	-	-
TU28	18	CNA4,0x50	6	STD12	-	-	43	43.8	45.8	48.2	-	-	-	41.7	42.7	44.3	46.5	-	-	-	40.9	42.2	43.7	45.6	-	-
