CCS

CCS Multifunktionsverbinder

Der CCS-Verbinder, auch unter dem Namen "Hydra" bekannt, ist für Holz-Holz- oder Holz-Stahl-Verbindungen konzipiert. Er ist für Zug- und Scherbelastung ausgelegt.

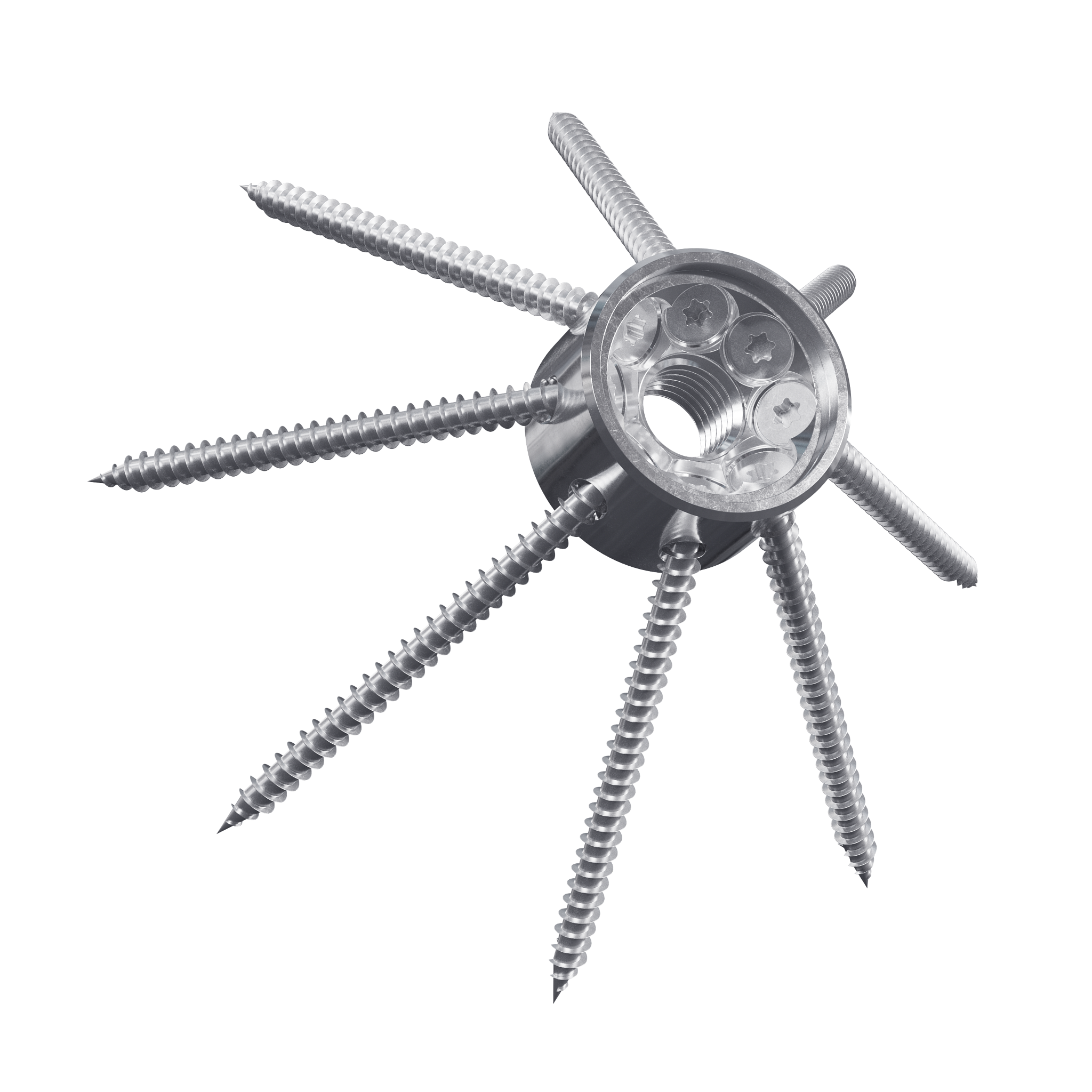

Der Verbinder wird mit 4, 6 oder 8 CSFT-Schrauben ans Holz angeschlossen.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Galvanisch verzinkt 12µm

C_CCS_FeatClosPho_Pho_Prod_CCS-On-Timber3_EU_EU_CO_RGB

Produkt-Details

Bilder

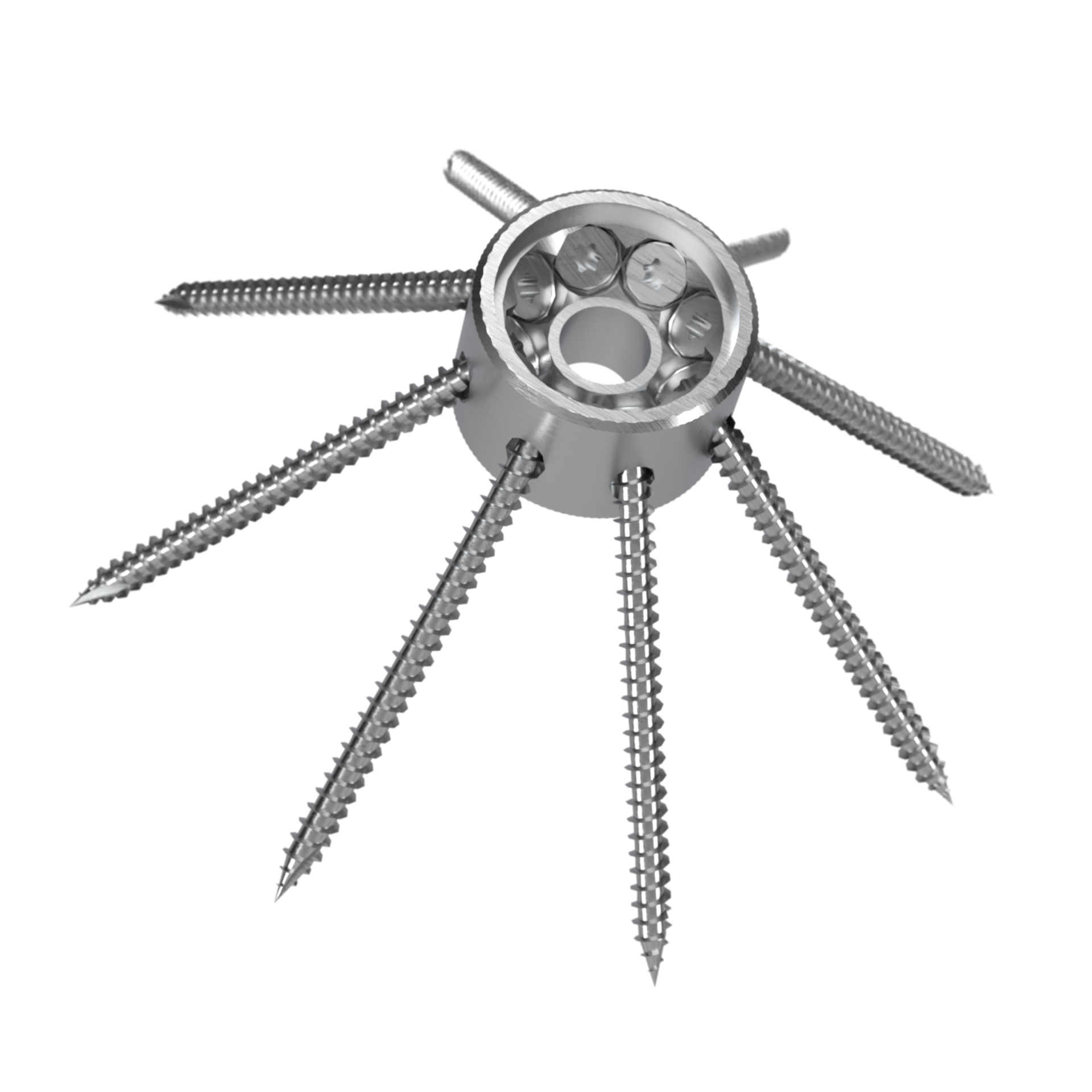

C_CCS_ProdPho_Pho_Prod_CCS-30MM_Screws_1_DE_DE_CO_RGB

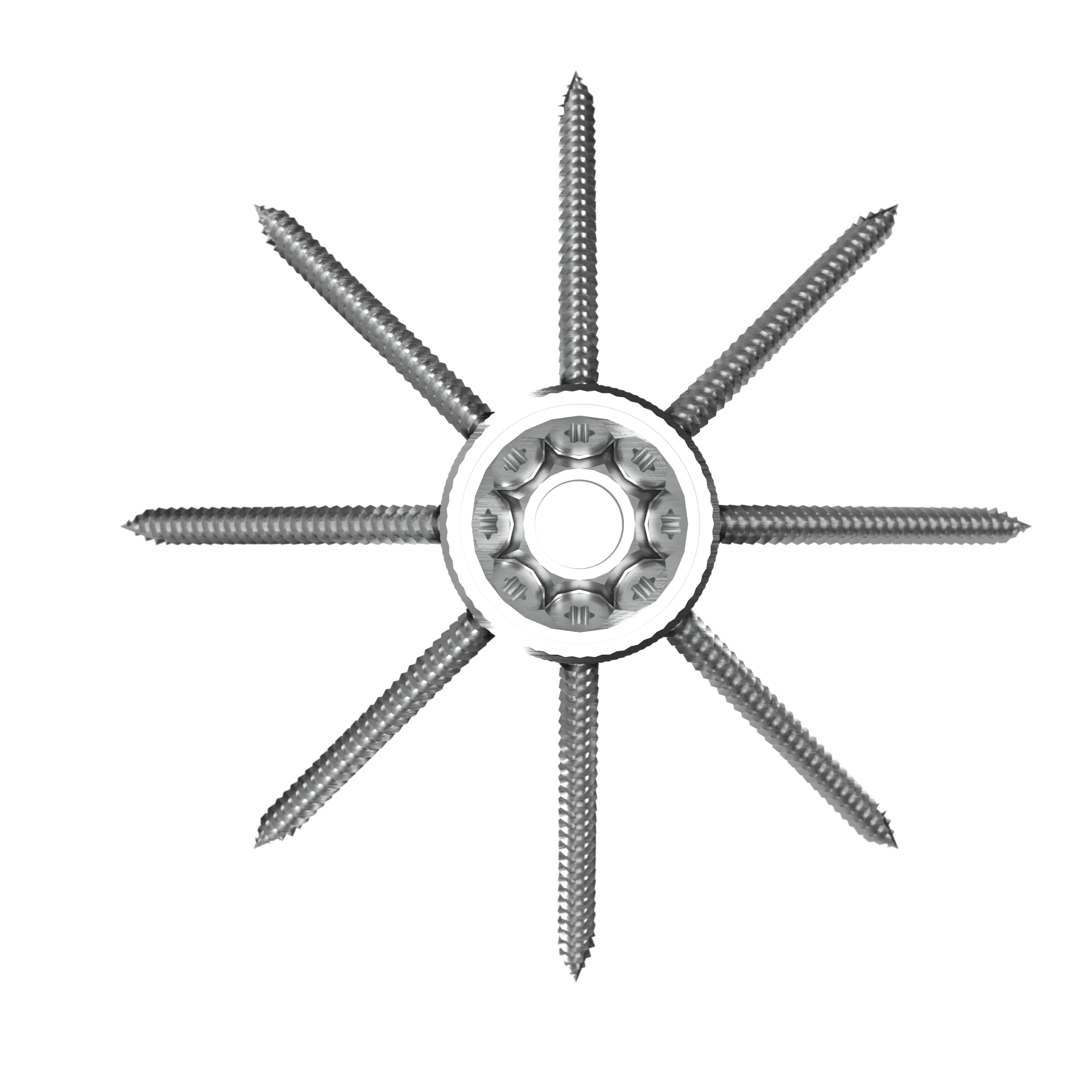

C_CCS_ProdPho_Pho_Prod_CCS-30MM_Screws_3_DE_DE_CO_RGB

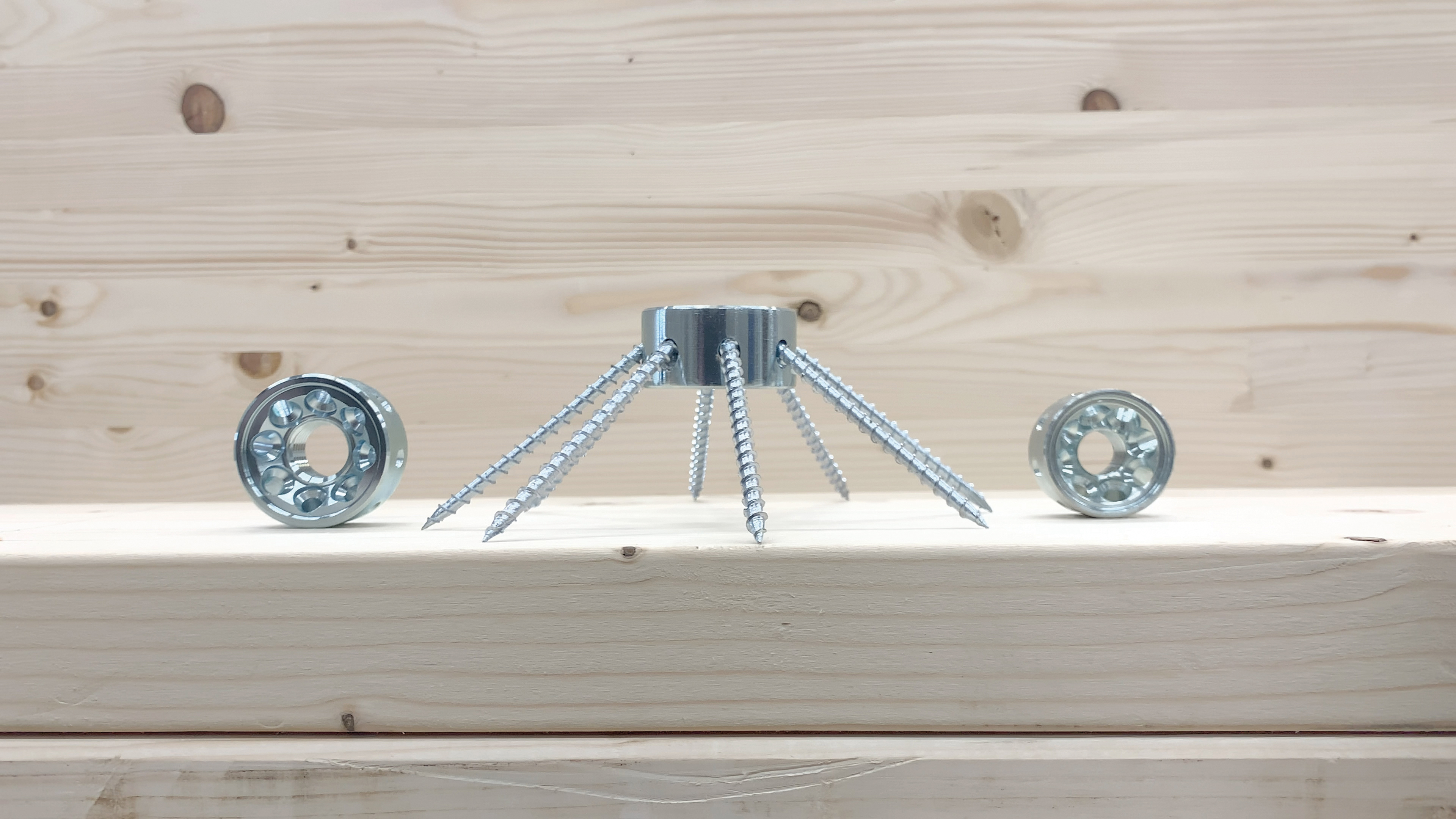

C_CCS_FeatClosPho_Pho_Prod_CCS-On-Timber1_EU_EU_CO_RGB

Eigenschaften

Material

Stahlsorte S355JR gem. EN10149-2
Korrosionsschutz: galvanisch verzinkt

Vorteile

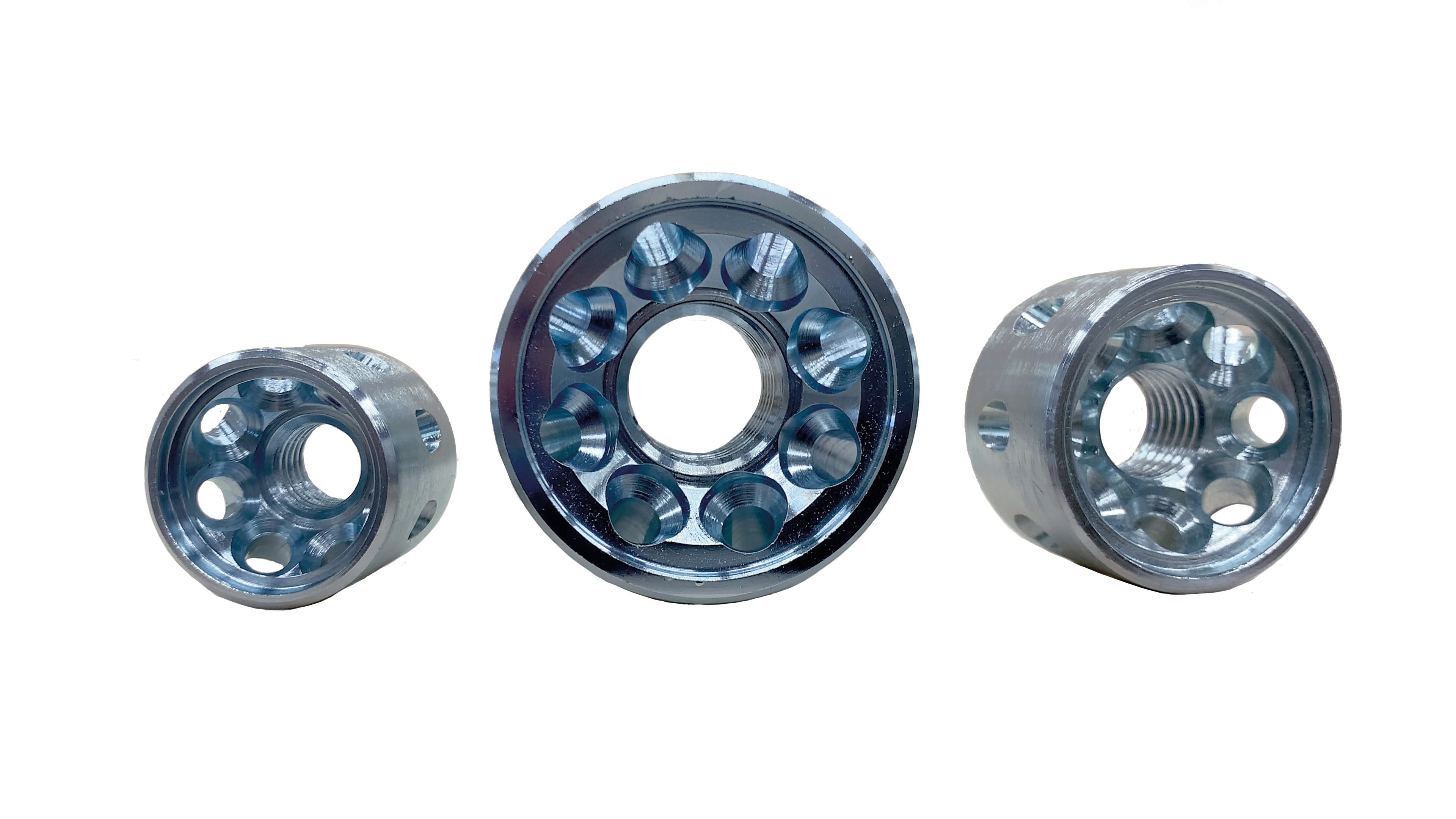

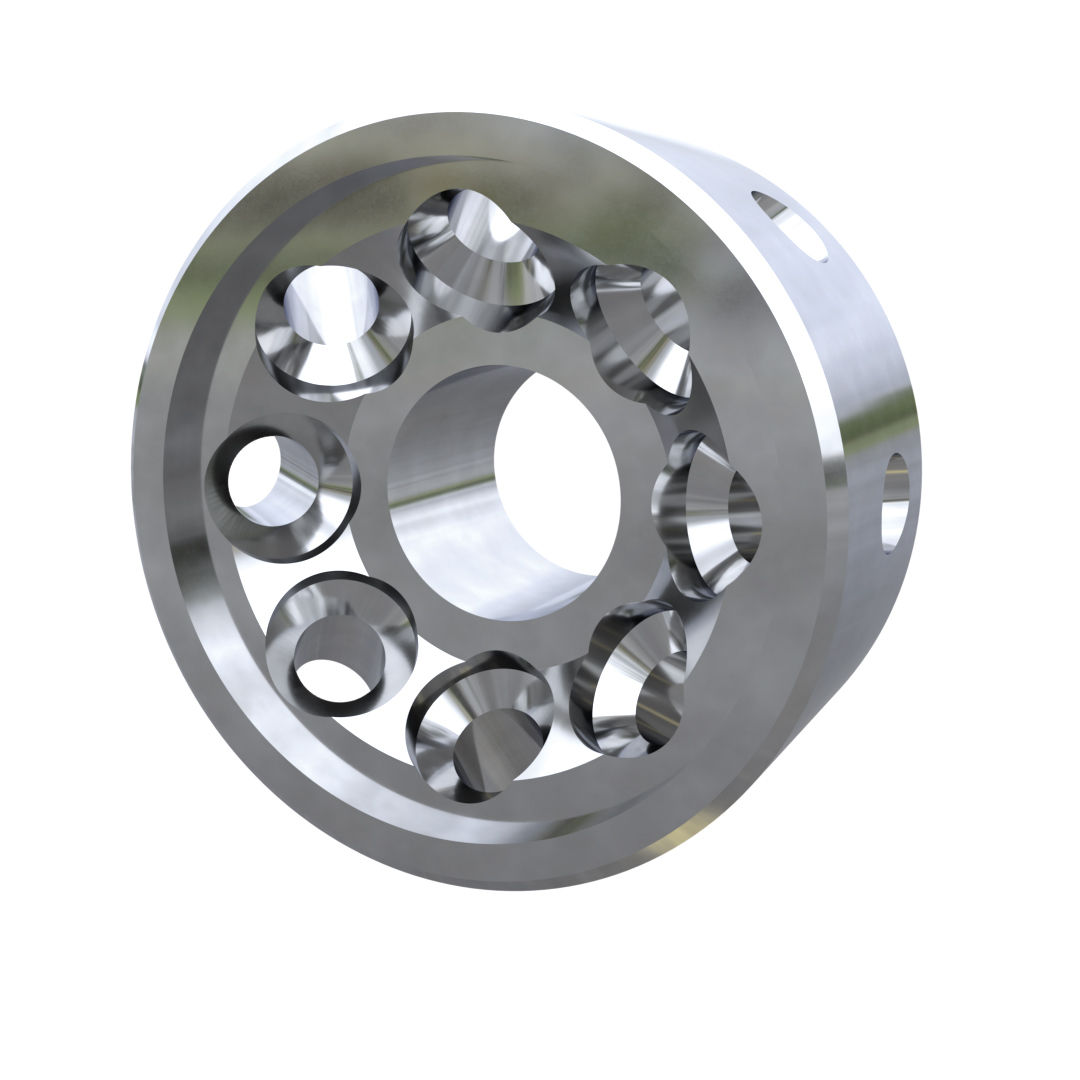

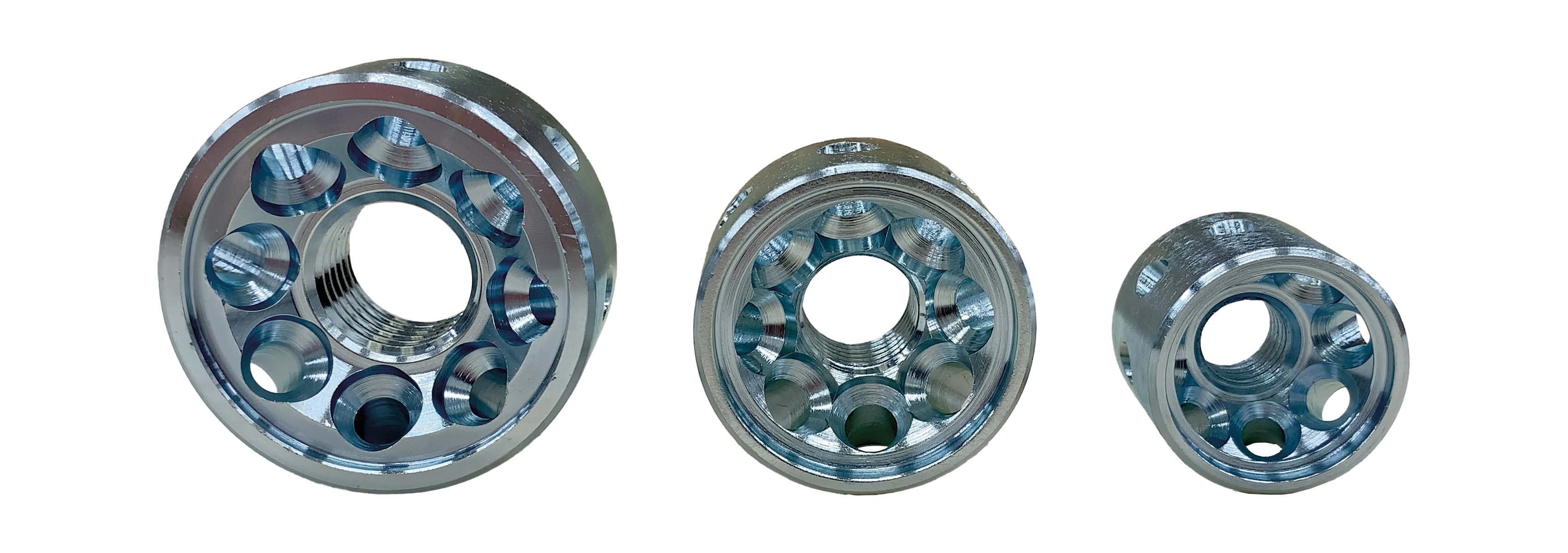

Drei Größen Ø 30, 40, 50 mm
mehrere Verschraubungsvarianten
Metrische Gewinde M12, M16, M20

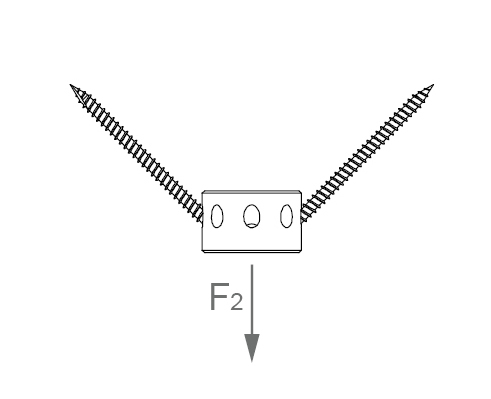

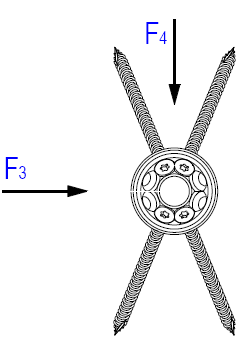

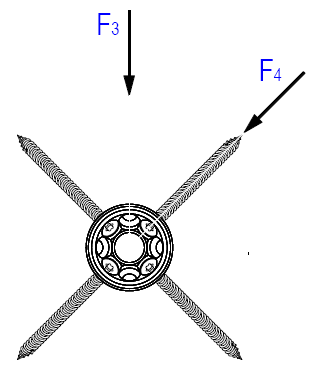

Kann für Zug- (F₂) und Scherkräfte (F₃ / F₄) verwendet werden
Dübelwirkung des Verbinders im Holz

Anwendung

Anwendbare Materialien

Holz an Holz oder Holzwerkstoffe

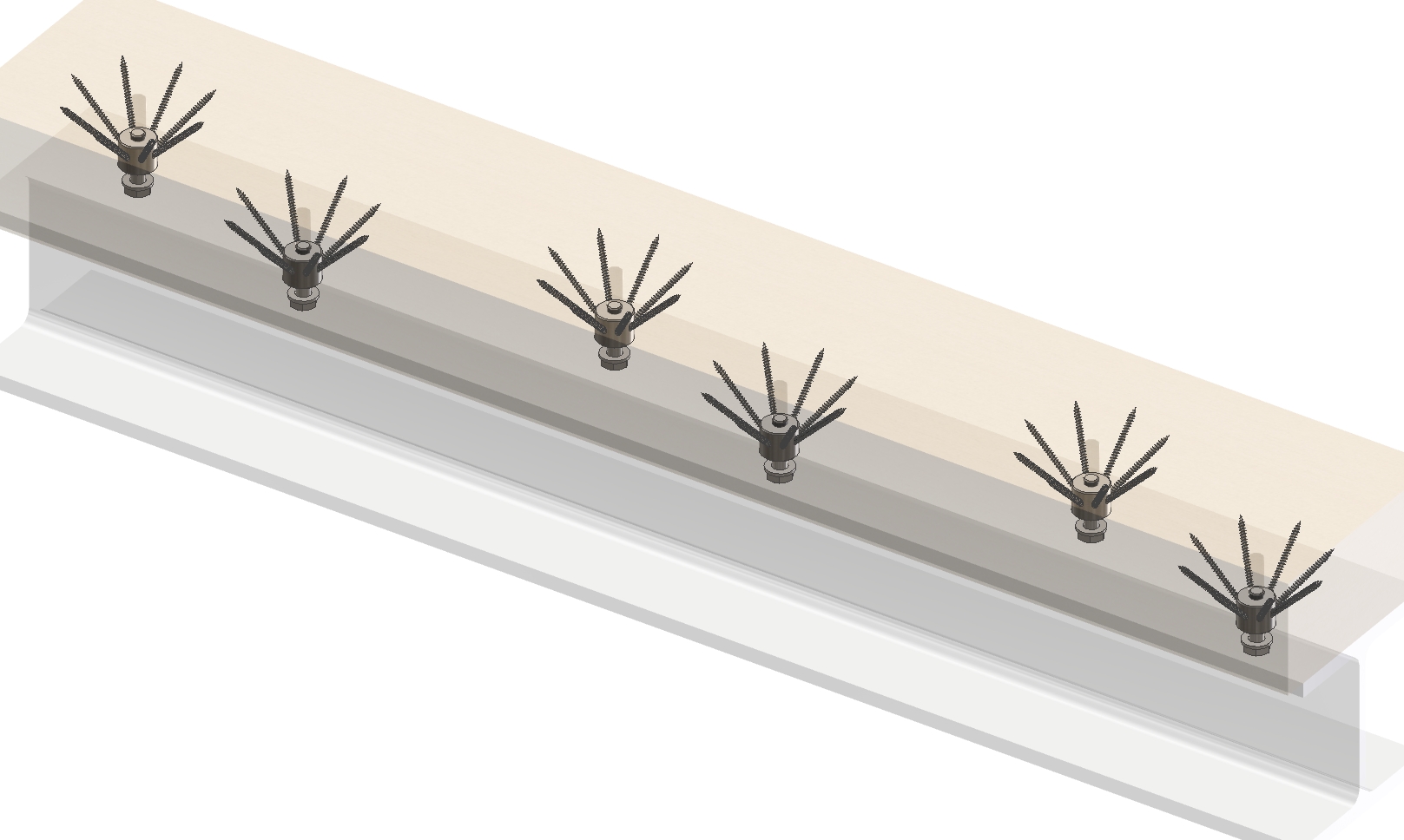

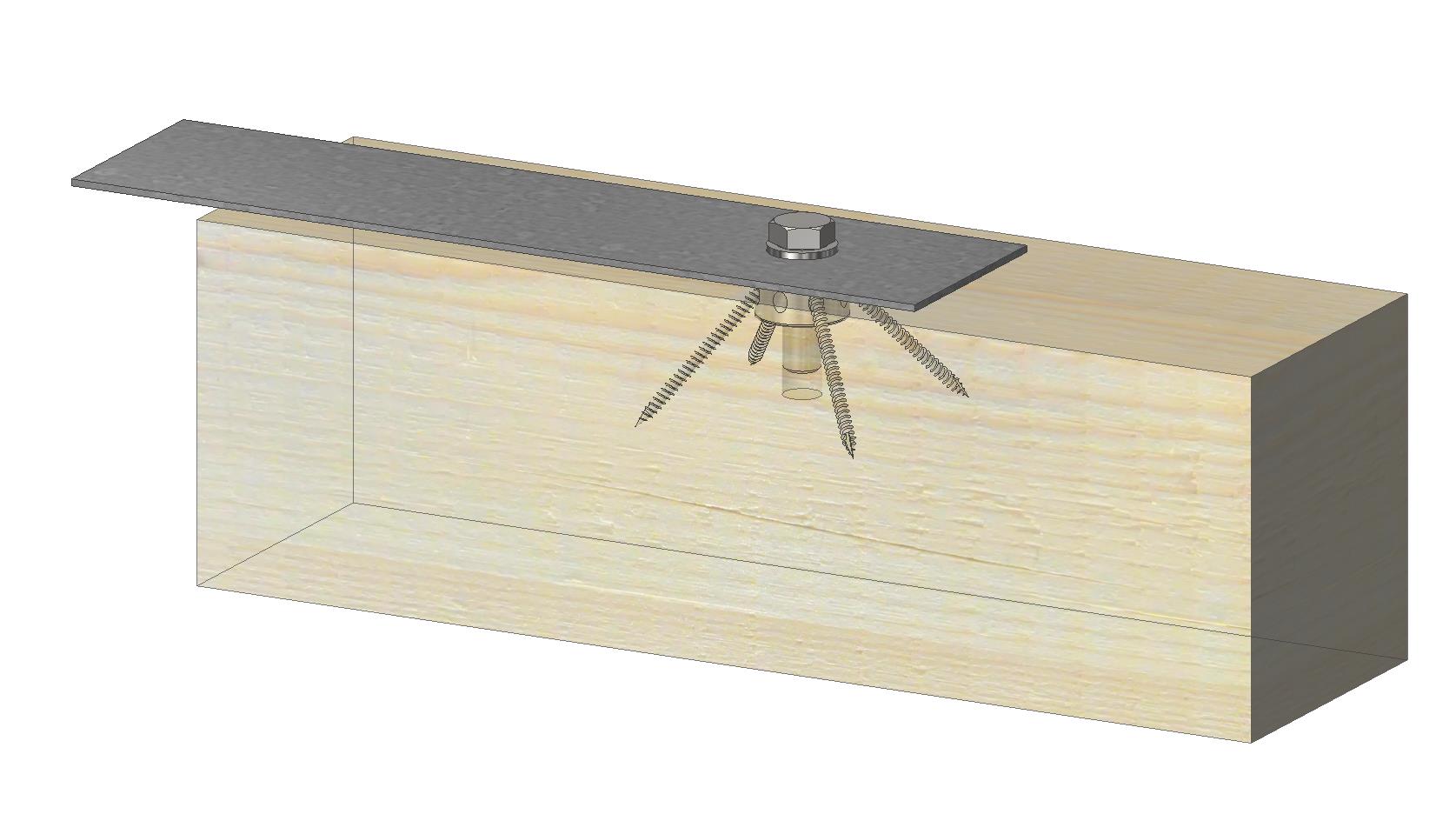

Holz an Stahl

Anwendungsbereich

In NKL1+2

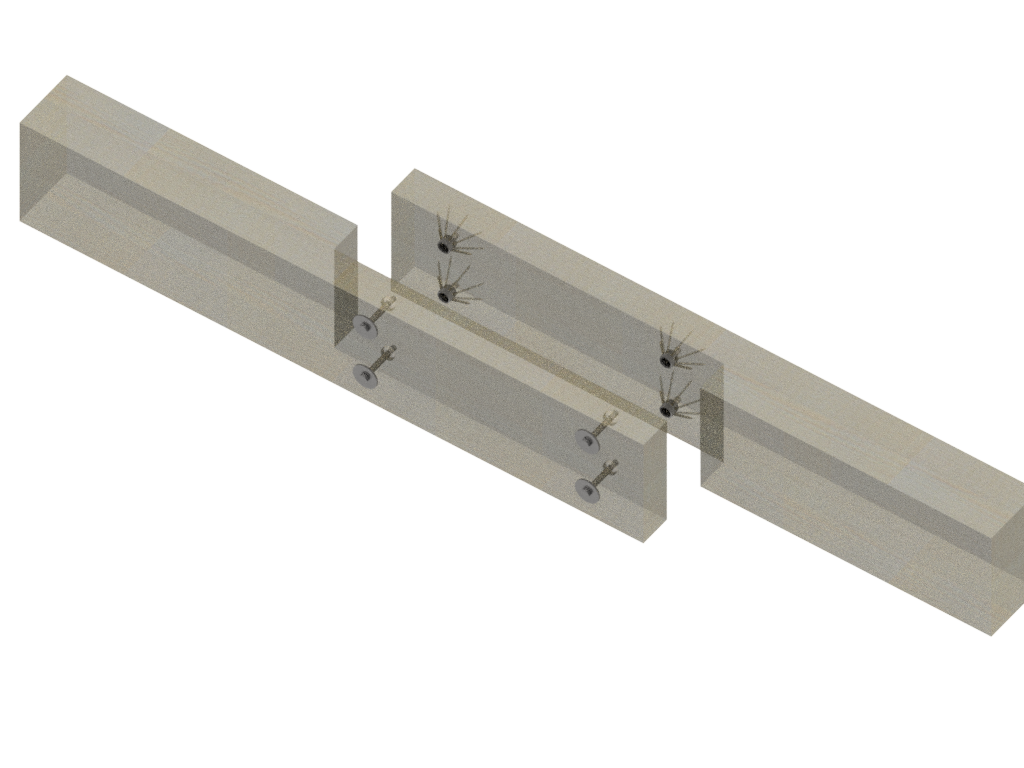

Verdeckte Verbindungen

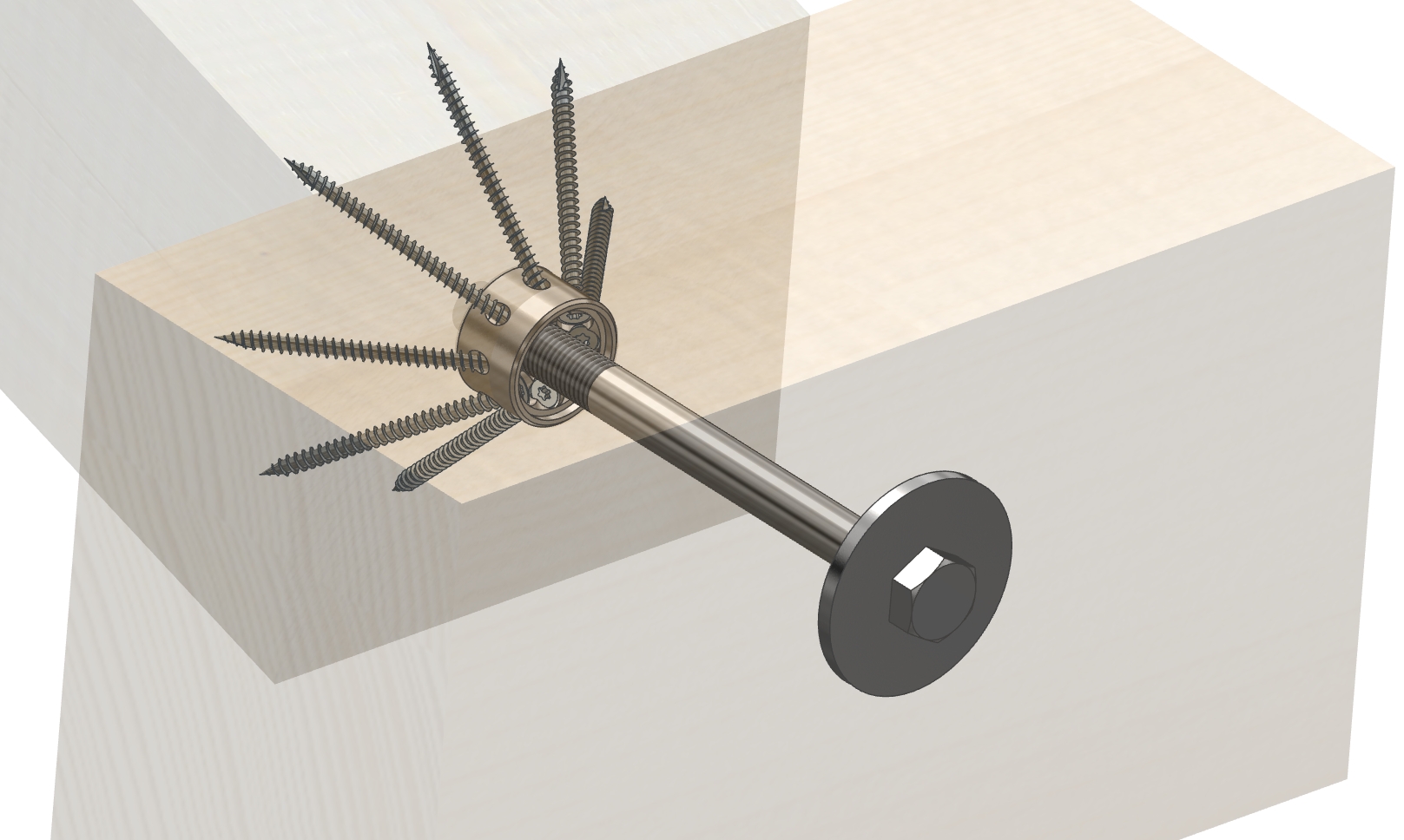

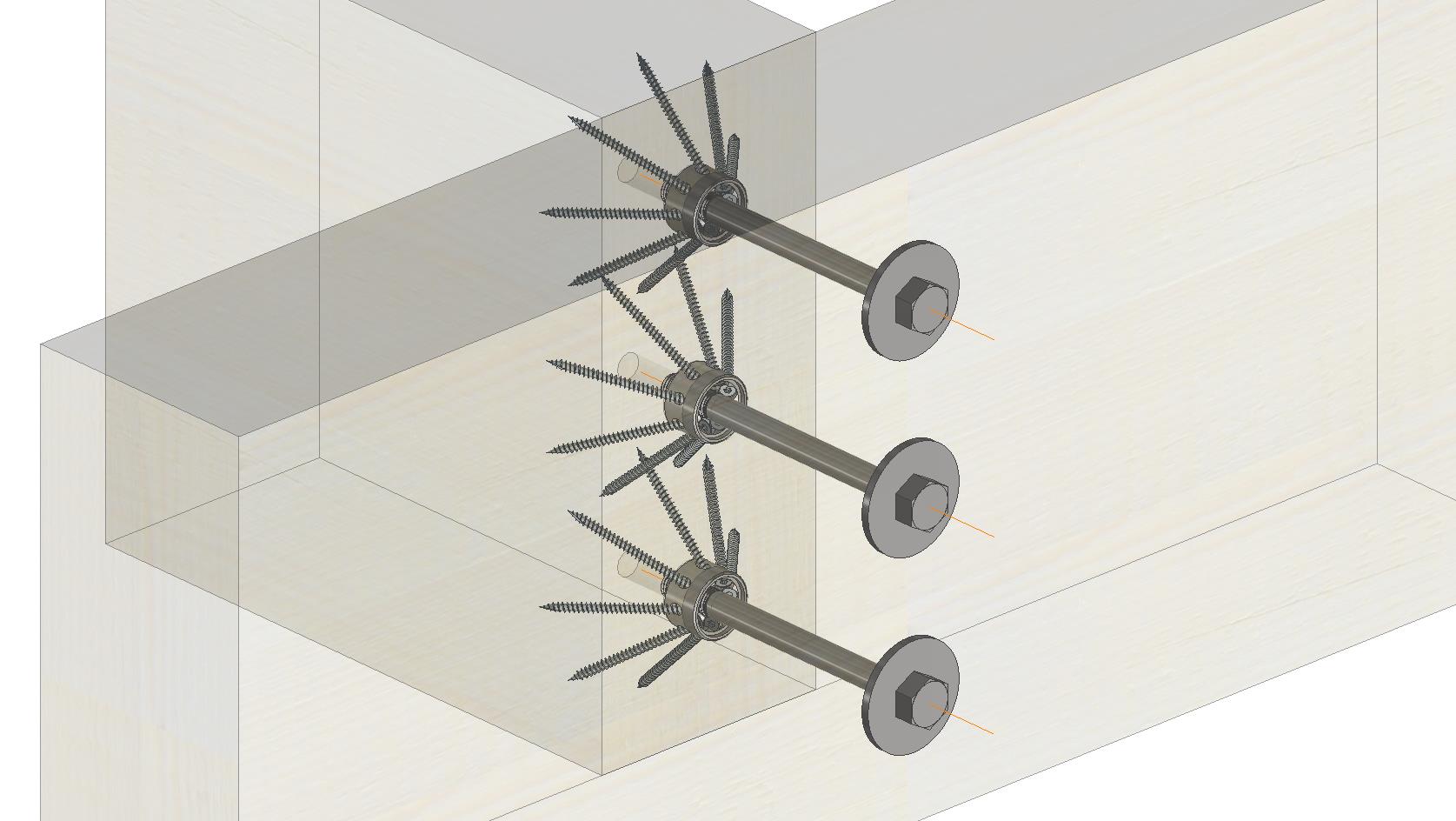

Hauptträger / Nebenträger Anschlüsse

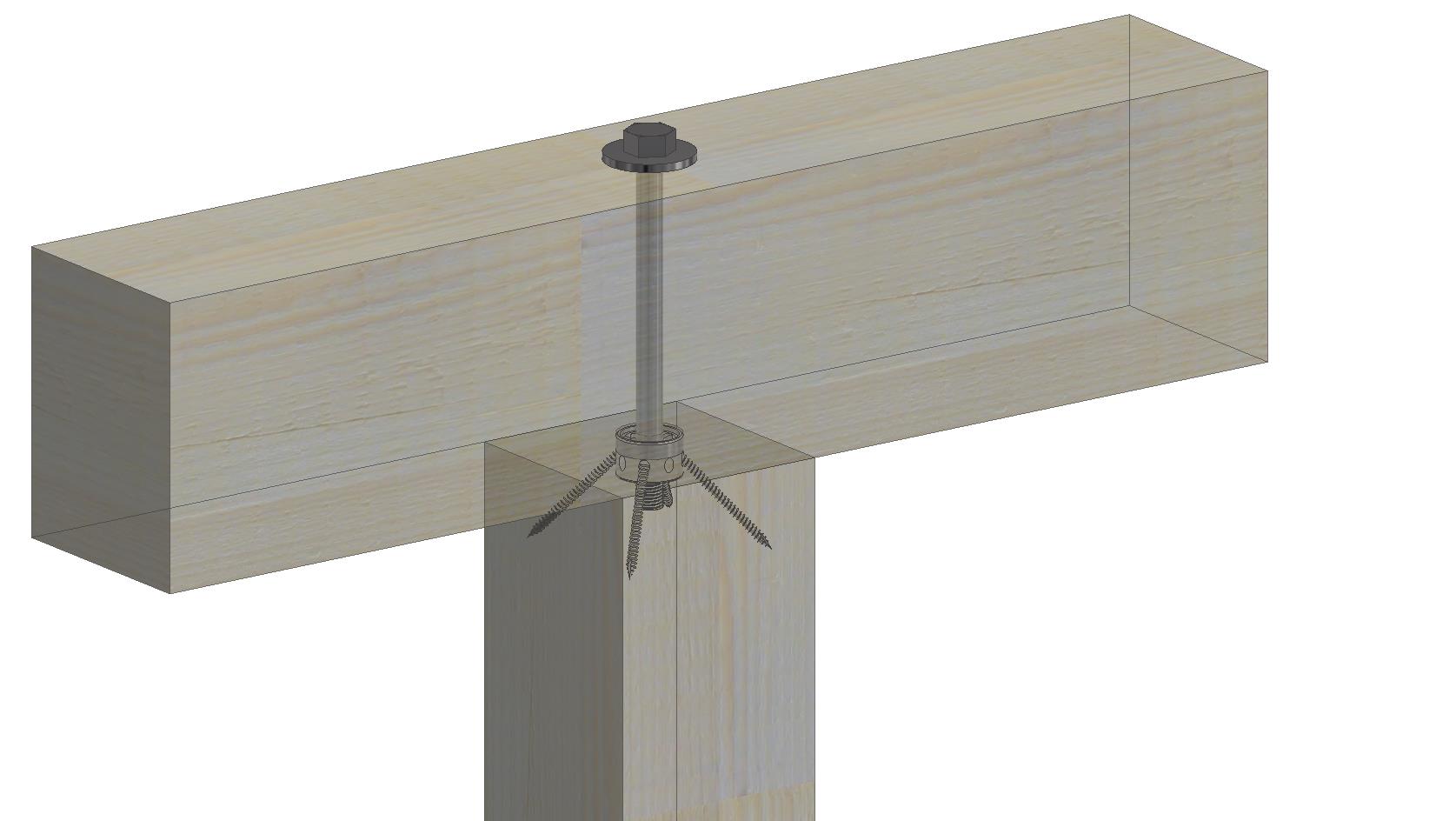

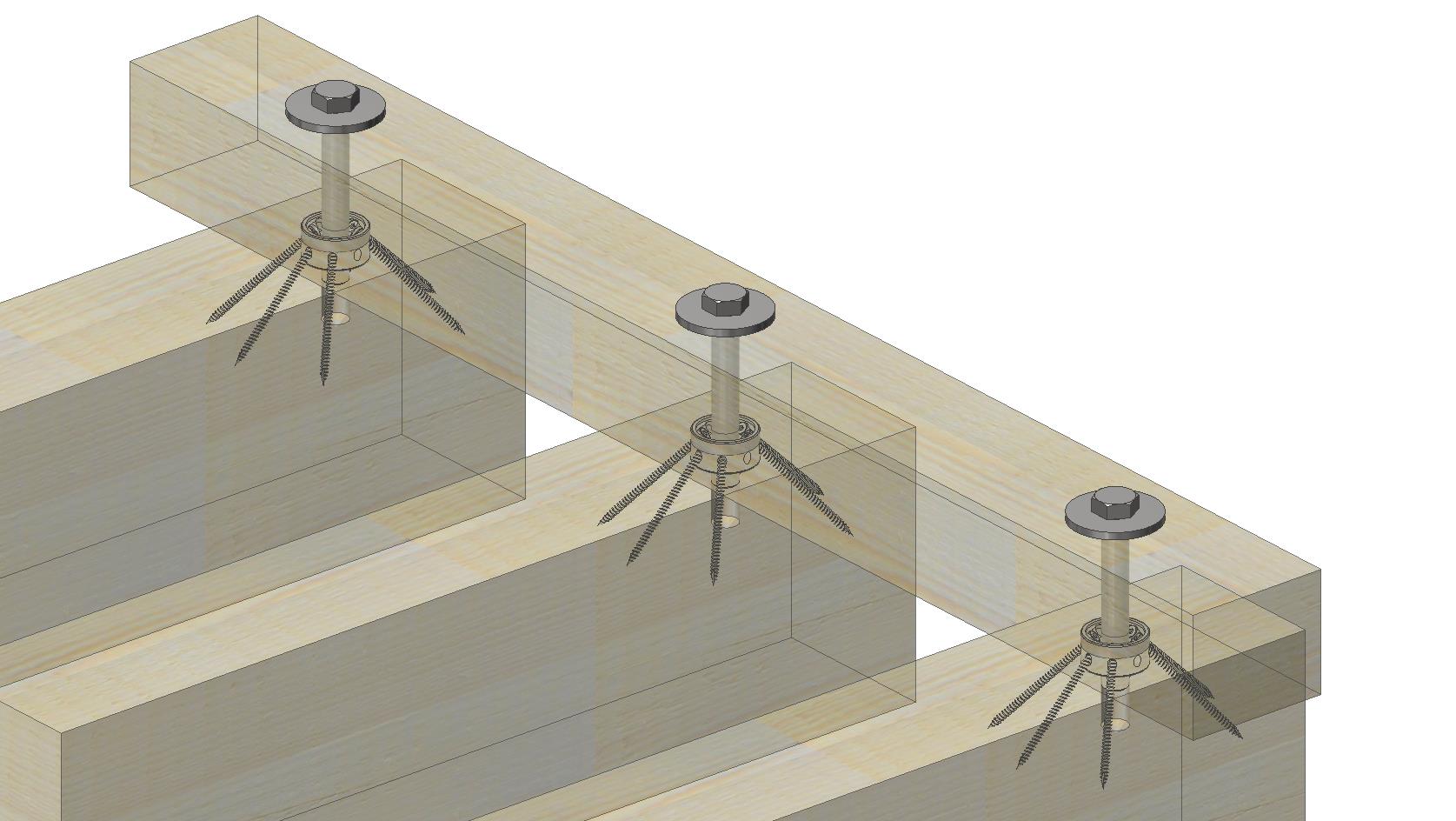

Rähm auf Stütze

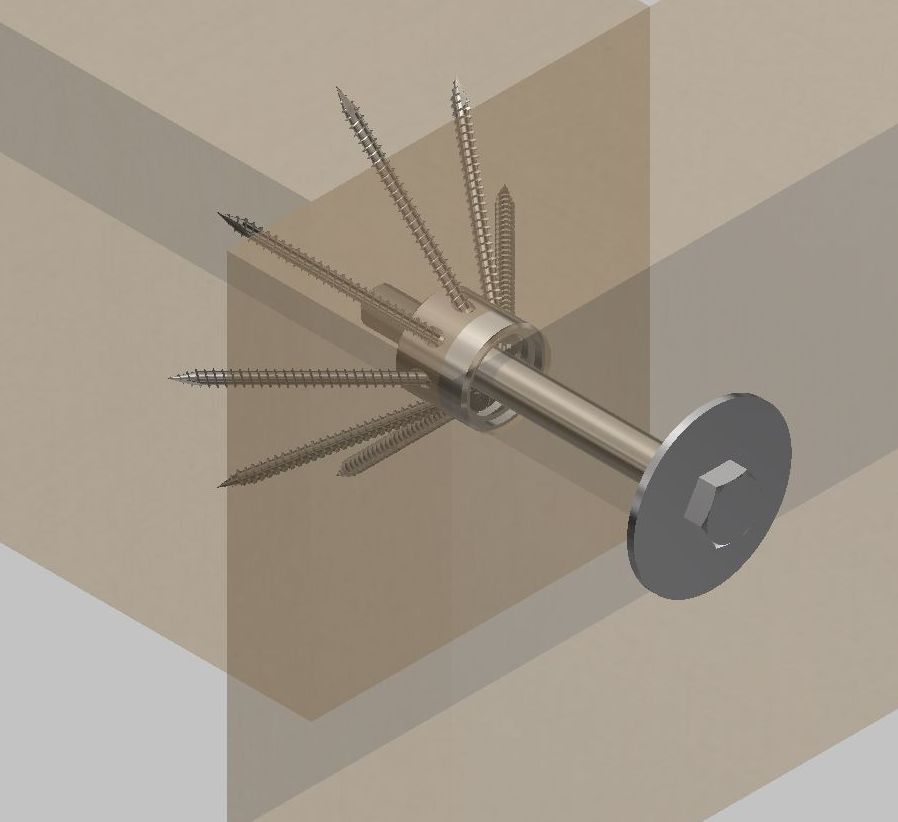

Stahlbauteile an Hirnholz
Temporäre Verbindungen für schnellen Auf- und Abbau
Messebau
Anschlagbuchse für Ringschraube

Technische Daten

Abmessungen

Produktabmessungen

Artikel	Ø [mm]	h [mm]	Bohrungen		Gewinde Ø [ mm ]	Passring (optional)
Artikel	Ø [mm]	h [mm]	Anzahl	Ø [mm]	Gewinde Ø [ mm ]	Passring (optional)
CCS30/70	30	25	8	5.2	M12	CCSW30
CCS40/85	40	25	8	6.5	M16	CCSW40
CCS40/110	40	25	8	6.5	M16	CCSW40
CCS50/85	50	25	8	6.5	M20	CCSW50
CCS50/110	50	25	8	6.5	M20	CCSW50

CCSW Passringe für den Stahlanschluss können separat nach Bedarf bestellt werden.

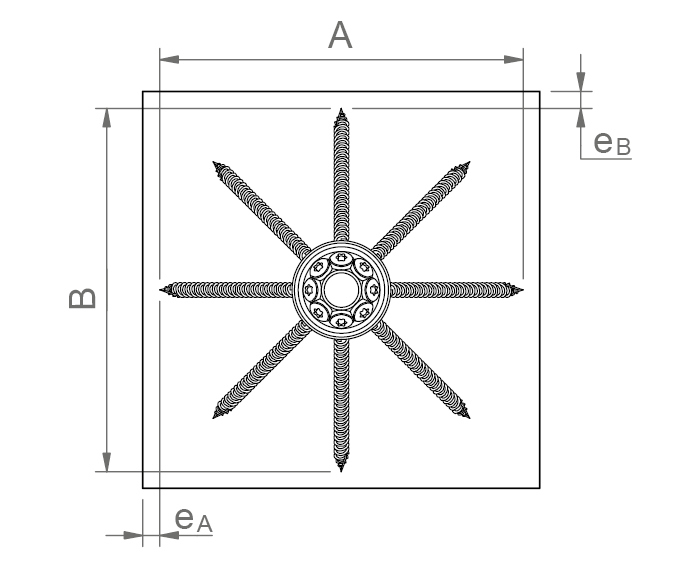

Einbauabmessungen - Schraubenbild 1

Artikel	Schraubenbild 1
	CSFT-Schraube		Abmessungen der Verbinder inkl. Schrauben und empfohlene Vorhaltemaße [mm]

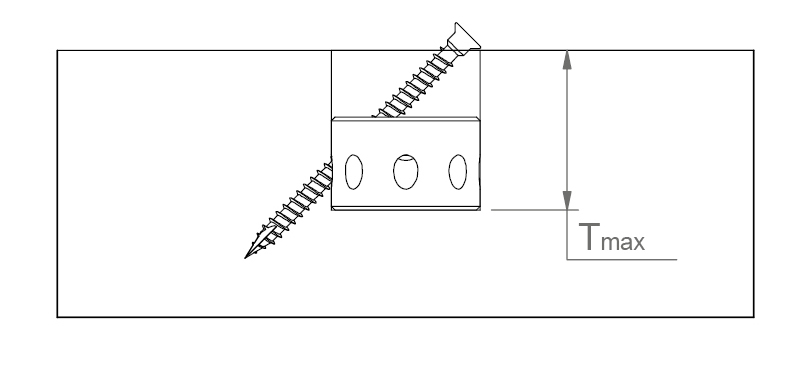

	Anzahl [n]	Abmessung [∅ x l]	A	Vorhaltemaß zum Rand [e_A]	B	Vorhaltemaß zum Rand [e_B]	H	Vorhaltemaß zum Rand [e_H]	Bohrtiefe [T_max]
CCS30/70	8	5.0x70	120	7	120	7	61	3	32
CCS40/85	8	6.0x85	147	11	147	11	68	5	42
CCS40/110	8	6.0x110	182	15	182	15	85	7	42
CCS50/85	8	6.0x85	153	10	153	10	66	5	52
CCS50/110	8	6.0x110	188	13	188	13	83	7	52

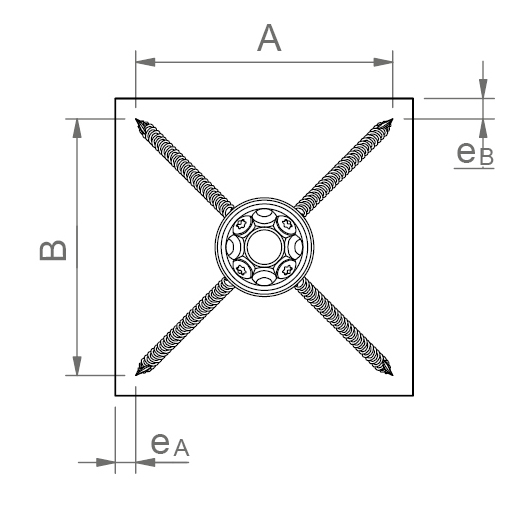

Einbauabmessungen - Schraubenbild 2

Artikel	Schraubenbild 2
	CSFT-Schraube		Abmessungen der Verbinder inkl. Schrauben und empfohlene Vorhaltemaße [mm]
	Anzahl [n]	Abmessung [∅ x l]	A	Vorhaltemaß zum Rand [e_A]	B	Vorhaltemaß zum Rand [e_B]	H	Vorhaltemaß zum Rand [e_H]	Bohrtiefe [T_max]
CCS30/70	4	5.0x70	85	7	85	7	61	3	32
CCS40/85	4	6.0x85	104	11	104	11	68	5	42
CCS40/110	4	6.0x110	129	14	129	14	85	7	42
CCS50/85	4	6.0x85	108	10	108	10	66	5	52
CCS50/110	4	6.0x110	133	12	133	12	83	7	52

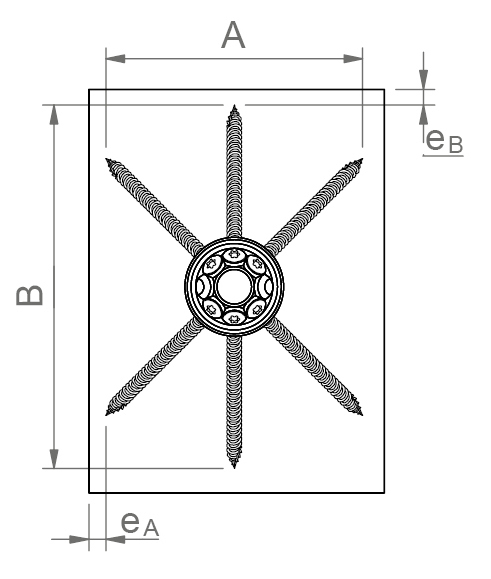

Einbauabmessungen - Schraubenbild 3

Artikel	Schraubenbild 3
	CSFT-Schrauben		Abmessungen der Verbinder inkl. Schrauben und empfohlene Vorhaltemaße [mm]
	Anzahl [n]	Abmessung [∅ x l]	A	Vorhaltemaß zum Rand [e_A]	B	Vorhaltemaß zum Rand [e_B]	H	Vorhaltemaß zum Rand [e_H]	Bohrtiefe [T_max]
CCS30/70	6	5.0x70	85	7	120	7	61	3	32
CCS40/85	6	6.0x85	104	11	147	11	68	5	42
CCS40/110	6	6.0x110	129	14	182	15	85	7	42
CCS50/85	6	6.0x85	108	10	153	10	66	5	52
CCS50/110	6	6.0x110	133	12	188	12	83	7	52

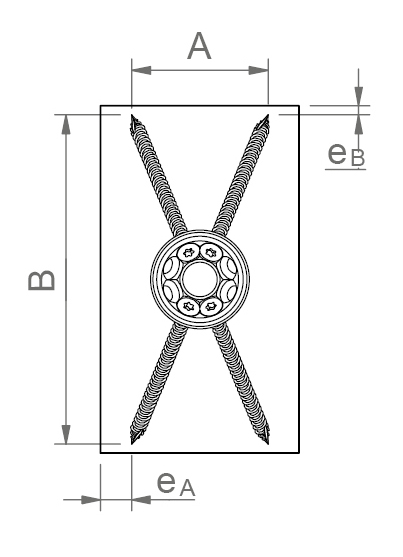

Einbauabmessungen - Schraubenbild 4

Artikel	Schraubenbild 4
	CSFT-Schrauben		Abmessungen der Verbinder inkl. Schrauben und empfohlene Vorhaltemaße [mm]
	Anzahl [n]	Abmessung [∅ x l]	A	Vorhaltemaß zum Rand [e_A]	B	Vorhaltemaß zum Rand [e_B]	H	Vorhaltemaß zum Rand [e_H]	Bohrtiefe [T_max]
CCS30/70	4	5.0x70	46	4	111	9	61	3	32
CCS40/85	4	6.0x85	56	6	136	14	68	5	42
CCS40/110	4	6.0x110	70	8	168	18	85	7	42
CCS50/85	4	6.0x85	59	5	141	11	66	5	52
CCS50/110	4	6.0x110	72	7	174	16	83	7	52

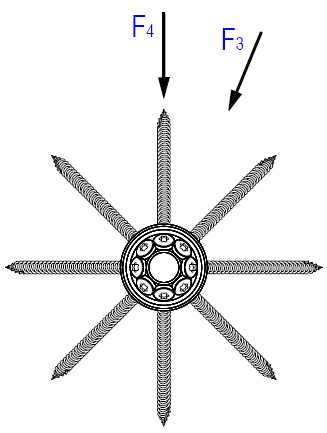

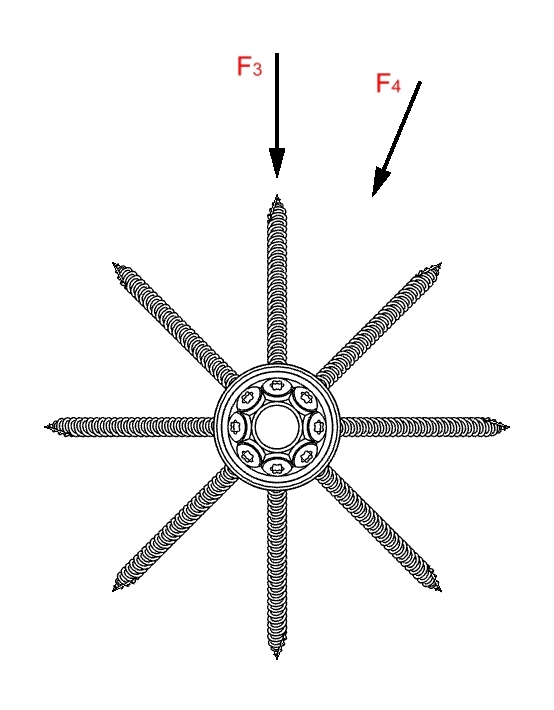

Charakteristische Werte der Tragfähigkeit [kN] - Schraubenbild 1

Artikel	Schraubenbild 1
	CSFT-Schraube		BT1 auf Hirnholz ^{1) 2)} [kN]			BT1 auf Seitenholz ^{1) 2)} [kN]			BT2 auf Seitenholz^{1) 3) 4)} [kN]
	Anzahl [n]	Abmessung [∅ x l]	R_{2,k [Zug]}	R_3,k_[Querkraft]	R_{4,k [Querkraft]}	R_{2,k [Zug]}	R_{3,k [Querkraft]}	R_{4,k [Querkraft]}	R_{2,k [Zug]}		R_{3,k [Querkraft, II zur Faser]}		R_{4,k [Querkraft, 90° zur Faser]}
	Anzahl [n]	Abmessung [∅ x l]	R_{2,k [Zug]}	R_3,k_[Querkraft]	R_{4,k [Querkraft]}	R_{2,k [Zug]}	R_{3,k [Querkraft]}	R_{4,k [Querkraft]}	U-Scheibe DIN440	U-Scheibe DIN1052	U-Scheibe DIN440	U-Scheibe DIN1052	U-Scheibe DIN440	U-Scheibe DIN1052
CCS30/70	8	5.0x70	40.7	23.3	23.3	40.7	24.8	24.8	5.4	9	11.3	12.2	9.4	10.3
CCS40/85	8	6.0x85	46.4	28.3	28.3	46.4	30.6	30.6	8.1	11.8	19.3	20.3	15.9	16.8
CCS40/110	8	6.0x110	57.9	31.8	31.8	57.9	34.1	34.1	8.1	11.8	19.3	20.3	15.9	16.8
CCS50/85	8	6.0x85	45.5	29.7	29.7	45.5	32.9	32.9	12.7	15.6	29.4	30.1	23.8	24.5
CCS50/110	8	6.0x110	57	33.1	33.1	57	36.4	36.4	12.7	15.6	29.4	30.1	23.8	24.5

Für Bauteil 1 (BT1) und Bauteil 2 (BT2) sind separate Nachweise zu führen, der kleinere Wert wird maßgebend.

Alle Lastwerte gelten für ρ_k= 350kg/m³

¹⁾ Liegt die Richtung der einwirkenden Kraft zwischen den Lastrichtungen 3 und 4, dürfen die Zwischenwerte linear interpoliert werden.

²⁾Beim Anschluss an Stahl muss zusätzlich der entsprechende Passring CCSW eingebaut werden. Die angegebenen Tragfähigkeiten müssen in diesem Fall mit dem Faktor 0,9 multipliziert werden.

³⁾Werte der Tragfähigkeit (CCS im BT2) gelten für Bolzen mit einer Festigkeit von 5.6 (5.8). Andere Bolzenfestigkeiten haben einen Einfluss auf die Querkraft (R_3,k und R_4,k) siehe hierzu ETA oder Broschüre.

⁴⁾ Werden mehr als ein Bolzen pro Anschluss verwendet, muss der k_c,90 Wert überprüft und ggf. angepasst werden.

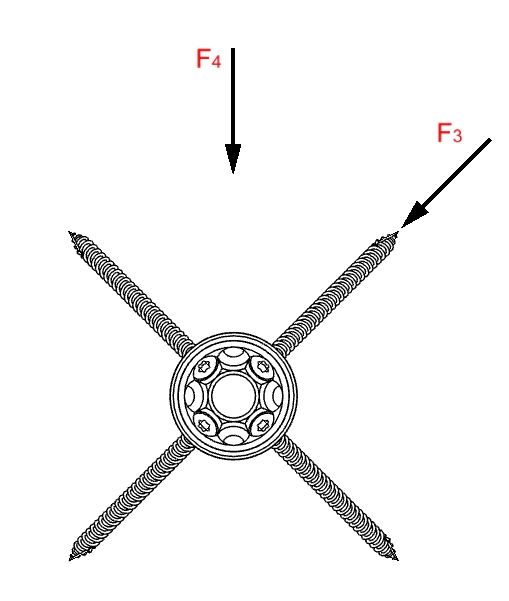

Charakteristische Werte der Tragfähigkeit [kN] - Schraubenbild 2

Artikel	Schraubenbild 2
	CSFT-Schraube		BT1 auf Hirnholz ^{1) 2)}			BT1 auf Seitenholz^{1) 2)} [kN]			BT2 auf Seitenholz ^{1) 3) 4)} [kN]
	Anzahl [n]	Abmessung [∅ x l]	R_{2,k [Zug]}	R_3,k_[Querkraft]	R_4,k_[Querkraft]	R_{2,k [Zug]}	R_{3,k [Querkraft]}	R_{3,k [Querkraft]}	R_{2,k [Zug]}		R_{3,k [Querkraft, II zur Faser]}		R_{3,k [Querkraft, 90° zur Faser]}
	Anzahl [n]	Abmessung [∅ x l]	R_{2,k [Zug]}	R_3,k_[Querkraft]	R_4,k_[Querkraft]	R_{2,k [Zug]}	R_{3,k [Querkraft]}	R_{3,k [Querkraft]}	U-Scheibe DIN440	U-Scheibe DIN1052	U-Scheibe DIN440	U-Scheibe DIN1052	U-Scheibe DIN440	U-Scheibe DIN1052
CCS30/70	4	5.0x70	17	11.5	13	17	13	14.5	5.4	9	11.3	12.2	9.4	10.3
CCS40/85	4	6.0x85	19	14.5	16.2	19	16.8	18.5	8.1	11.8	19.3	20.3	15.9	16.8
CCS40/110	4	6.0x110	24.8	15.9	18.2	24.8	18.2	20.5	8.1	11.8	19.3	20.3	15.9	16.8
CCS50/85	4	6.0x85	18.6	16	17.7	18.6	19.2	20.9	12.7	15.6	29.4	30.1	23.8	24.5
CCS50/110	4	6.0x110	24.3	17.5	19.7	24.3	20.7	22.9	12.7	15.6	29.4	30.1	23.8	24.5

Für Bauteil 1 (BT1) und Bauteil 2 (BT2) sind separate Nachweise zu führen, der kleinere Wert wird maßgebend.

Alle Lastwerte gelten für ρk = 350kg/m³

¹⁾Liegt die Richtung der einwirkenden Kraft zwischen den Lastrichtungen 3 und 4, dürfen die Zwischenwerte linear interpoliert werden.
²⁾ Beim Anschluss an Stahl muss zusätzlich der entsprechende Passring CCSW eingebaut werden. Die angegebenen Tragfähigkeiten müssen in diesem Fall mit dem Faktor 0,9 multipliziert werden.

⁴⁾ Werden mehr als ein Bolzen pro Anschluss verwendet, muss der k_c,90 Wert überprüft und ggf. angepasst werden.

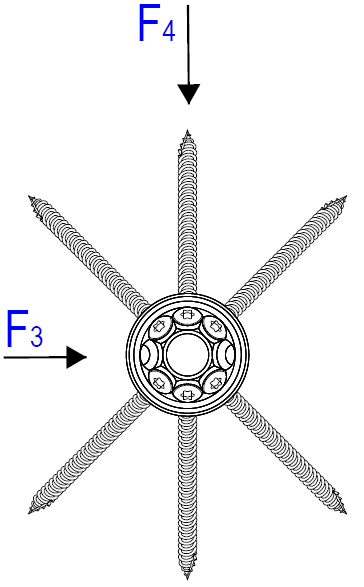

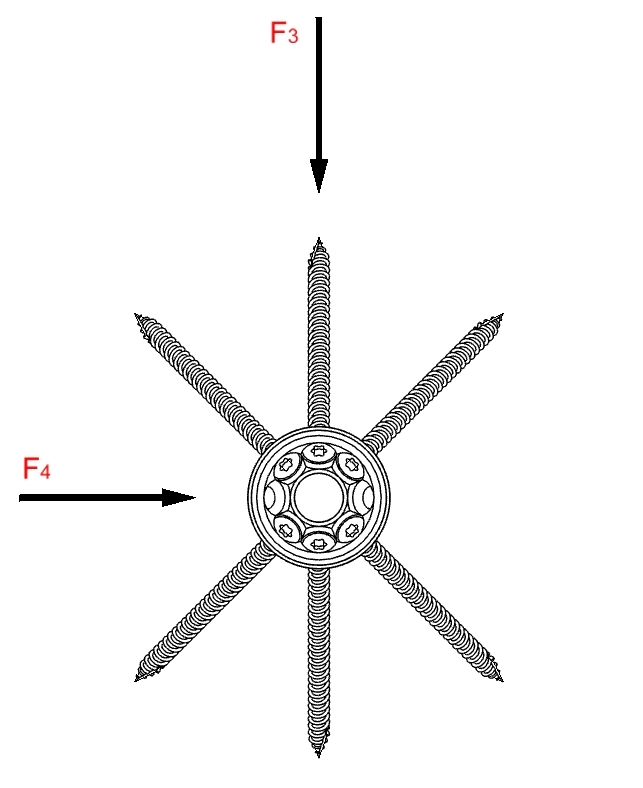

Charakteristische Werte der Tragfähigkeit [kN] - Schraubenbild 3

Artikel	Schraubenbild 3
	CSFT-Schrauben		BT1 auf Hirnholz ^{1) 2)}			BT1 auf Seitenholz ^{1) 2)} [kN]			BT2 auf Seitenholz ^{1) 3) 4)} [kN]
	Anzahl [n]	Abmessung [∅ x l]	R_{2,k [Zug]}	R_{3,k [Querkraft]}	R_{4,k [Querkraft]}	R_{2,k [Zug]}	R_{3,k [Querkraft]}	R_{4,k [Querkraft]}	R_{2,k [Zug]}		R_{3,k [Querkraft, II zur Faser]}		R_{4,k [Querkraft, 90° zur Faser]}
	Anzahl [n]	Abmessung [∅ x l]	R_{2,k [Zug]}	R_{3,k [Querkraft]}	R_{4,k [Querkraft]}	R_{2,k [Zug]}	R_{3,k [Querkraft]}	R_{4,k [Querkraft]}	U-Scheibe DIN440	U-Scheibe DIN1052	U-Scheibe DIN440	U-Scheibe DIN1052	U-Scheibe DIN440	U-Scheibe DIN1052
CCS30/70	6	5.0x70	28.8	21.7	17.8	28.8	23.2	19.4	5.4	9	11.3	12.2	9.4	10.3
CCS40/85	6	6.0x85	32.7	26.3	22.1	32.7	28.6	24.4	8.1	11.8	19.3	20.3	15.9	16.8
CCS40/110	6	6.0x110	41.3	29.8	24.1	41.3	32.1	26.4	8.1	11.8	19.3	20.3	15.9	16.8
CCS50/85	6	6.0x85	32	27.7	23.6	32	30.9	26.8	12.7	15.6	29.4	30.1	23.8	24.5
CCS50/110	6	6.0x110	40.6	31.2	25.6	40.6	34.4	28.8	12.7	15.6	29.4	30.1	23.8	24.5

Für Bauteil 1 (BT1) und Bauteil 2 (BT2) sind separate Nachweise zu führen, der kleinere Wert wird maßgebend.

Alle Lastwerte gelten für ρk = 350kg/m³

¹⁾ Liegt die Richtung der einwirkenden Kraft zwischen den Lastrichtungen 3 und 4, dürfen die Zwischenwerte linear interpoliert werden.
²⁾ Beim Anschluss an Stahl muss zusätzlich der entsprechende Passring CCSW eingebaut werden. Die angegebenen Tragfähigkeiten müssen in diesem Fall mit dem Faktor 0,9 multipliziert werden.

³⁾ Werte der Tragfähigkeit (CCS im BT2) gelten für Bolzen mit einer Festigkeit von 5.6 (5.8). Andere Bolzenfestigkeiten haben einen Einfluss auf die Querkraft (R_3,k und R_4,k) siehe hierzu ETA oder Broschüre.

⁴⁾ Werden mehr als ein Bolzen pro Anschluss verwendet, muss der k_c,90 Wert überprüft und ggf. angepasst werden.

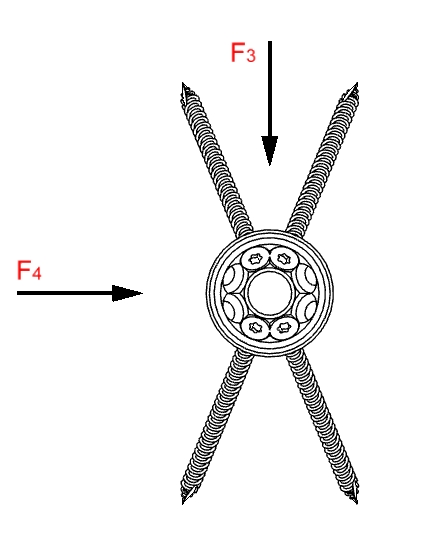

Charakteristische Werte der Tragfähigkeit [kN]- Schraubenbild 4

Artikel	Schraubenbild 4
	CSFT-Schrauben		BT1 auf Hirnholz^{1) 2)}			BT1 auf Seitenholz^{1) 2)} [kN]			BT2 auf Seitenholz^{1) 3) 4)} [kN]
	Anzahl [n]	Abmessung [∅ x l]	R_{2,k [Zug]}	R_{3,k [Querkraft]}	R_{4,k [Querkraft]}	R_{2,k [Zug]}	R_{3,k [Querkraft]}	R_{4,k [Querkraft]}	R_{2,k [Zug]}		R_{3,k [Querkraft, II zur Faser]}		R_{4,k [Querkraft, 90° zur Faser]}
	Anzahl [n]	Abmessung [∅ x l]	R_{2,k [Zug]}	R_{3,k [Querkraft]}	R_{4,k [Querkraft]}	R_{2,k [Zug]}	R_{3,k [Querkraft]}	R_{4,k [Querkraft]}	U-Scheibe DIN440	U-Scheibe DIN1052	U-Scheibe DIN440	U-Scheibe DIN1052	U-Scheibe DIN440	U-Scheibe DIN1052
CCS30/70	4	5.0x70	17	9.9	9.1	17	11.4	10.6	5.4	9	11.3	12.2	9.4	10.3
CCS40/85	4	6.0x85	19	12.5	11.6	19	14.8	14	8.1	11.8	19.3	20.3	15.9	16.8
CCS40/110	4	6.0x110	24.8	13.9	12.8	24.8	16.2	15.1	8.1	11.8	19.3	20.3	15.9	16.8
CCS50/85	4	6.0x85	18.6	14	13.2	18.6	17.3	16.4	12.7	15.6	29.4	30.1	23.8	24.5
CCS50/110	4	6.0x110	24.3	15.5	14.4	24.3	18.7	17.6	12.7	15.6	29.4	30.1	23.8	24.5

Für Bauteil 1 (BT1) und Bauteil 2 (BT2) sind separate Nachweise zu führen, der kleinere Wert wird maßgebend.

Alle Lastwerte gelten für ρk = 350kg/m³

¹⁾ Liegt die Richtung der einwirkenden Kraft zwischen den Lastrichtungen 3 und 4, dürfen die Zwischenwerte linear interpoliert werden.
²⁾Beim Anschluss an Stahl muss zusätzlich der entsprechende Passring CCSW eingebaut werden. Die angegebenen Tragfähigkeiten müssen in diesem Fall mit dem Faktor 0,9 multipliziert werden.

⁴⁾ Werden mehr als ein Bolzen pro Anschluss verwendet, muss der k_c,90 Wert überprüft und ggf. angepasst werden.
