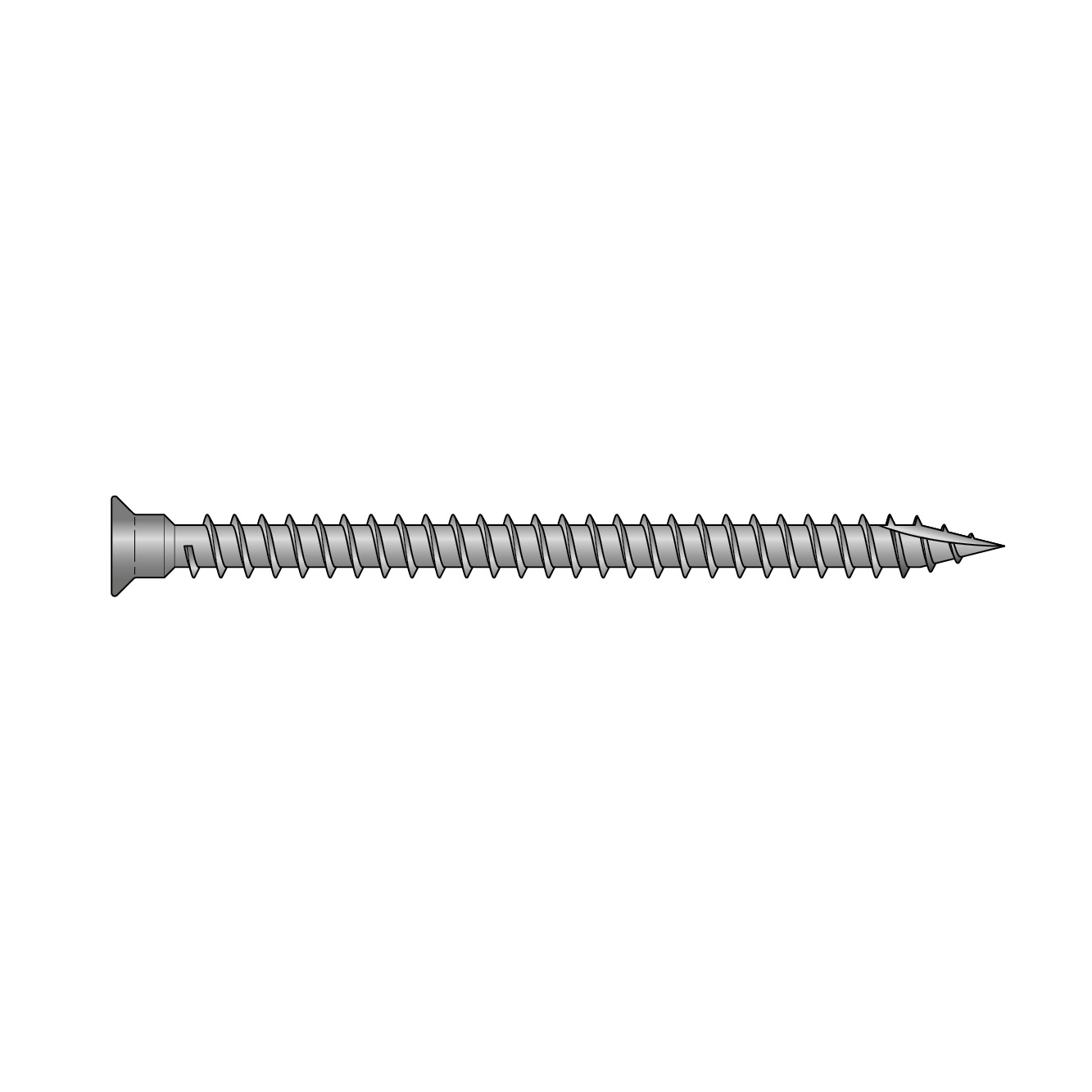

CSFT Vollgewindeschraube

Die CSFT-Verbindungsschraube wurde für Stahl-Holz-Verbindungen entwickelt und ist zusammen mit den spezifischen Simpson Strong-Tie-Verbindern belastbar. Die neue Kopfform gewährleistet einen guten Sitz im Verbinder und das Vollgewinde erhöht die Tragfähigkeit. Der flache Kopf ermöglicht eine bündige Oberfläche nach der Installation.

Technisches Datenblatt

CE Kennzeichnung

Nutzungsklasse 2

Produkt-Details

Bilder

Eigenschaften

Produktmerkmale

CE-Kennzeichnung (EN14592)
Vollgewinde und Schneidspitze „Typ 17“
Schlanke Kopfgeometrie
Innensechsrundantrieb T20/T25
Hohe Tragfähigkeit
Bund unter dem Kopf zur direkten Kraftübertragung
Korrosionsschutz bis NKL2 durch Zinklamellenbeschichtung

Material

Kohlenstoffstahl, gehärtet
Zinklamellenbeschichtung ≥ 15µm

Anwendung

Vorteile

Der Kopfdurchmesser unter 10 mm erlaubt eine Verschraubung in den Senkbohrungen der CCS-Verbinder ohne Überstand, was für eine störungsfreie Montage der Verbinder unerlässlich ist.
Die Ausführung in Ø 6,0 mm ist zudem für Stützenfüße mit Schrägverschraubung geeignet, z. B. PP18/24BB, PP18/24BZ, PPCxx/yy und weitere.

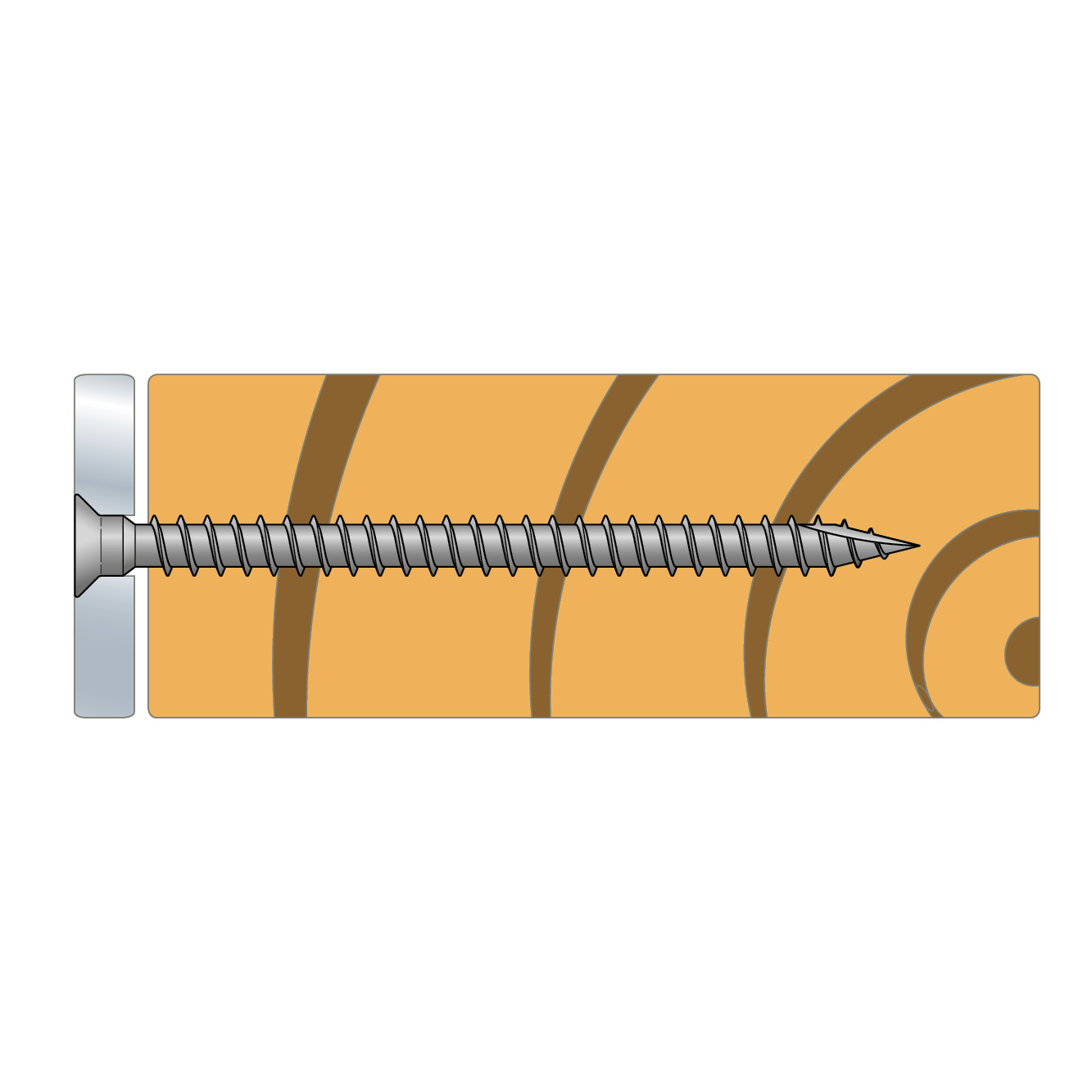

Anwendungsbereich

Holz / Holzwerkstoffe / Stahl
Holzverbinder

Technische Daten

Abmessungen

Abmessungen

Artikel	Artikel	Befestigungsmittel Abmessungen [mm]						Stk./VE
Artikel	Artikel	d	l	d_h	d₁	l_g	bit	Stk./VE
CSFT5.0X70	77308	5	70	8.5	3.5	65	T-20	100
CSFT6.0X85	77309	6	85	9.5	4	79	T-25	100
CSFT6.0X110	77310	6	110	9.5	4	103	T-25	100

Charakteristische Tragfähigkeiten

Artikel	Produkteigenschaften
Artikel	Charakter. Fließmoment – M_y,k [Nm]	Charakter. Auszugswiderstand - f_ax,k,90° [N/mm²]	Charakter. Zugtragfähigkeit - f_tens,k [kN]
CSFT5.0X70	7.7	17.8	10.7
CSFT6.0X85	10.5	13.6	12.9
CSFT6.0X110	10.5	13.6	12.9
