ELS

Hirnholzverbinder

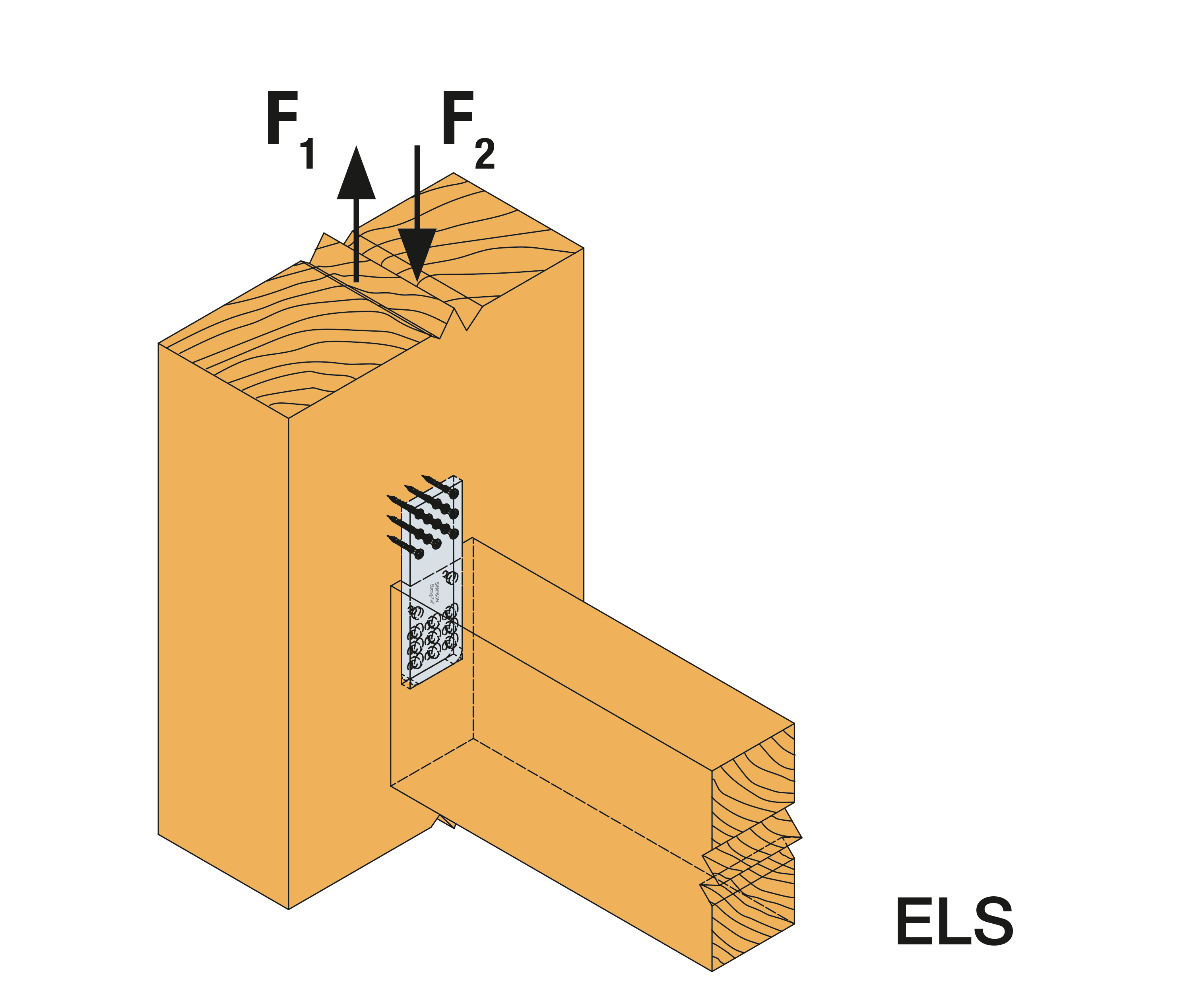

Die EL / ELS Topverbinder eignen sich sowohl für Hauptträger-Nebenträgeranschlüsse als auch für Stützen-Nebenträgeranschlüsse.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Feuerwiderstandsklasse R 30

Produkt-Details

Bilder

Eigenschaften

Material

Aluminium EN AW-6082 T2 gemäß DIN EN 755-2

Vorteile

Es können Anschlüsse mit Neigungen nach oben bis 90° und Schrägen von 15° bis 165° ausgeführt werden.
Mit dem EL-S Topverbinder lassen sich auf einfachste Weise Stützen- und Nebenträgeranschlüsse herstellen.
Ebenso sind Haupt- und Nebenträgeranschlüsse ausführbar, z.B. bei einer Kehlbalkenlage zwischen höheren Mittelpfetten.
Es sind horizontale Schräganschlüsse mit dem Verbinder machbar.
Nach oben geneigte Anschlüsse sind möglich, jedoch auf Grund der eingeschränkten Zugänglichkeit der waagerechten Nagellöcher empfehlen wir an dieser Stelle den EL Topverbinder. Nach unten geneigte Anschlüsse sind nur für Schifter zulässig, wenn der spitze Winkel der horizontalen Schräge 15° - 45° beträgt.
Ein möglicher hoher Vorfertigungsgrad im Werk steht für kurze Montagezeiten auf der Baustelle.
Der EL-S Topverbinder ist in 5 Größen erhältlich.
Bei entsprechender Überdeckung ist der Verbinder für Konstruktionen mit Brandschutznforderungen bis 30 Minuten (R30) verwendbar.

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger/ Stützen aus Holz/Holzwerkstoffen.

Technische Daten

Abmessungen

Abmessungen

Artikel	Abmessungen des Nebenträgers [mm]		Abmessungen [mm]			Löcher im Hauptträger	Löcher im Nebenträger	Box Quantity
	Breite	Höhe	A	B	t₁	Ø5	Ø5.4
	Min.	Min.	A	B	t₁	Ø5	Ø5.4
ELS40-B	50	160	178	40	10	8	6	25
ELS60-B	70	160	178	60	10	13	9	25
ELS80-B	90	160	178	80	10	18	12	25
ELS100-B	110	160	178	100	10	23	15	25

Charakteristische Tragfähigkeiten - Holz an Holz

Artikel	Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung
	Verbindungsmittel			Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger		Nebenträger	R_1,k
	Anzahl	Typ	Anzahl	FTETL5,0x70	CSFT5,0x70
ELS40-B	8	CNA4,0x40	6	13.5	17.1
ELS60-B	13	CNA4,0x40	9	19.5	24.8
ELS80-B	18	CNA4,0x40	12	25.3	32
ELS100-B	23	CNA4,0x40	15	30.9	39.3

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e07-0245-issue-4.pdf (97.44 KB)

2016-08-10

de-dop-e07-0245-issue-3-2.pdf (62.09 KB)

2016-01-07

de-dop-e07-0245-issue-2.pdf (34.83 KB)

2013-03-01

42d1e6d84cb79f44cdb4c5cdae787d26a4c3bf19-pdf.pdf (32.73 KB)

Technische Bewertung (ETA)

eta-07-0245-2018-08-15.pdf (2.68 MB)

2016-08-10

eta070245-sst-je-ch-r5-2016-rev-a.pdf (3.36 MB)
