Holzverbinder
Rostfrei Produkte

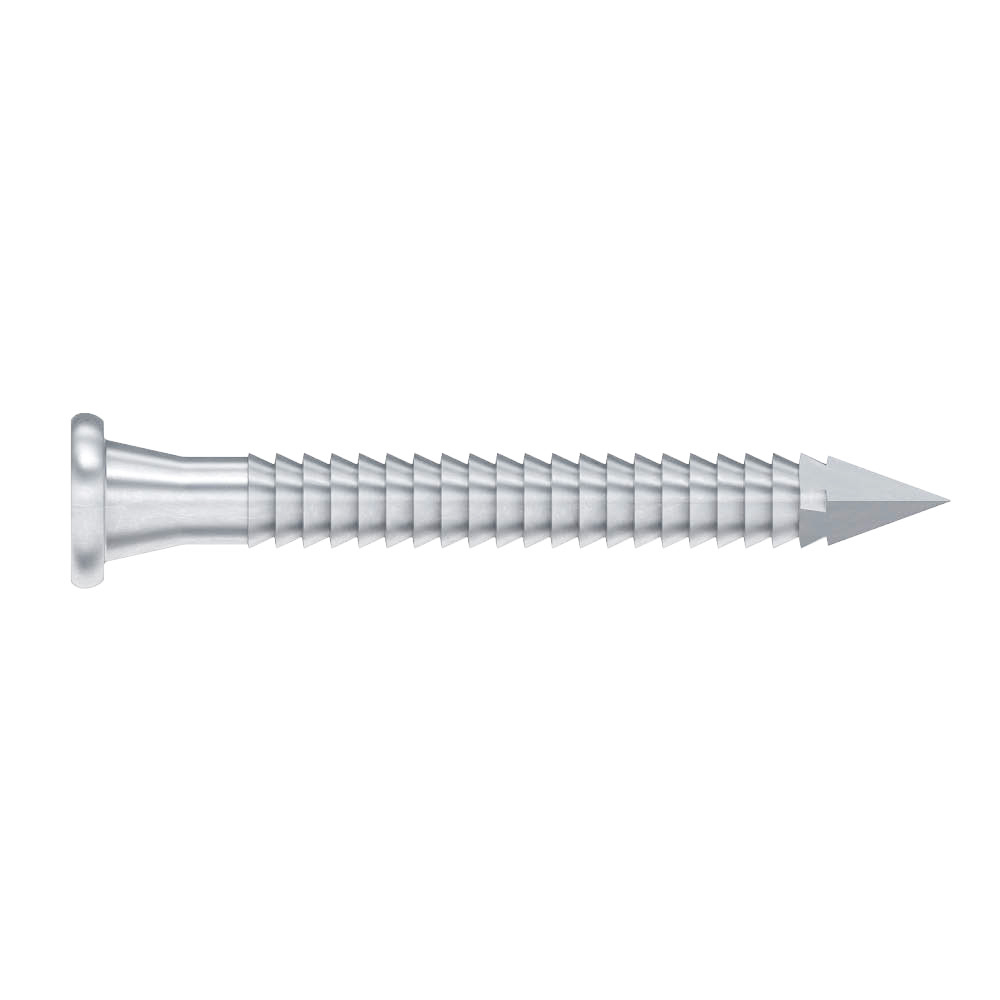

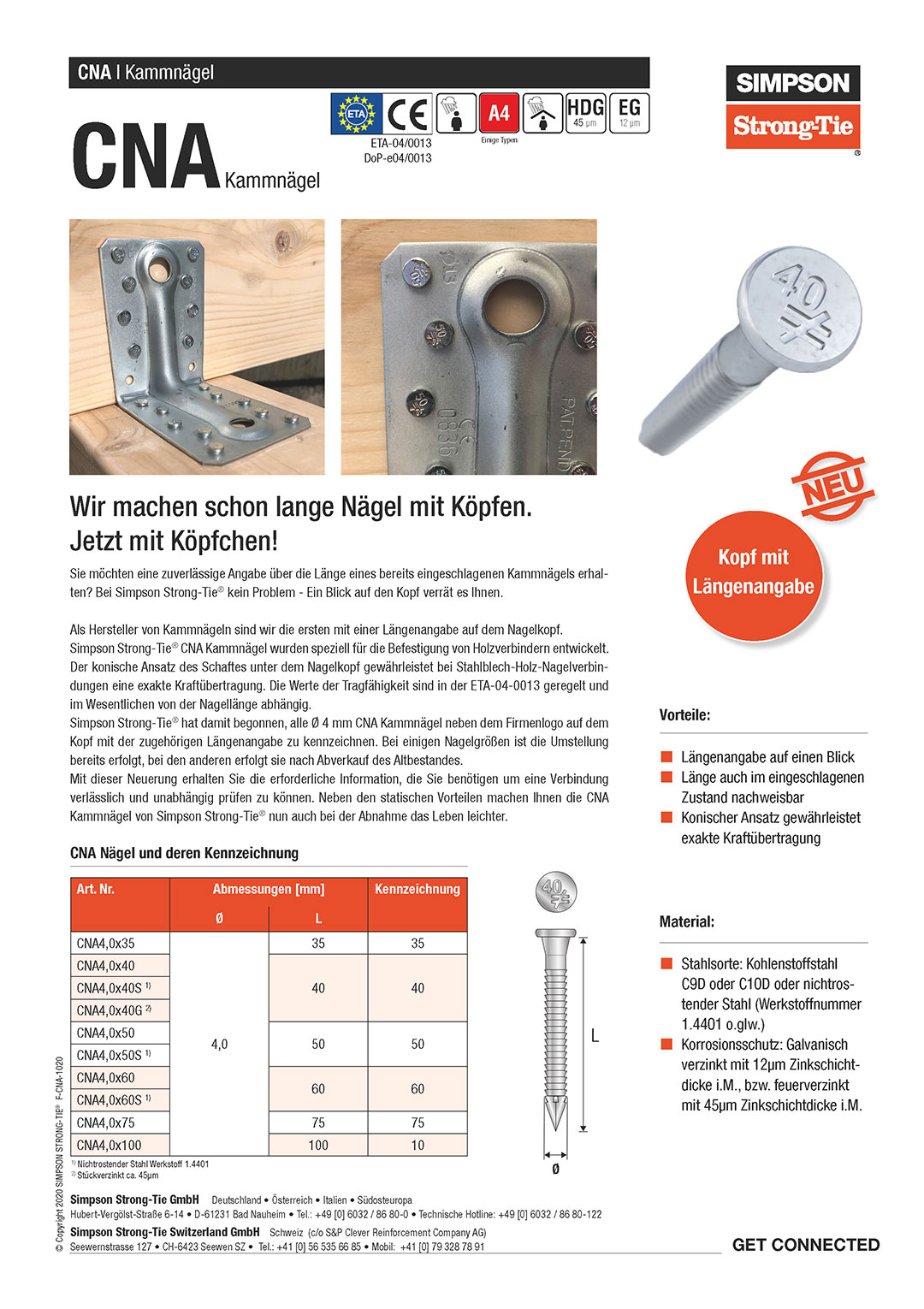

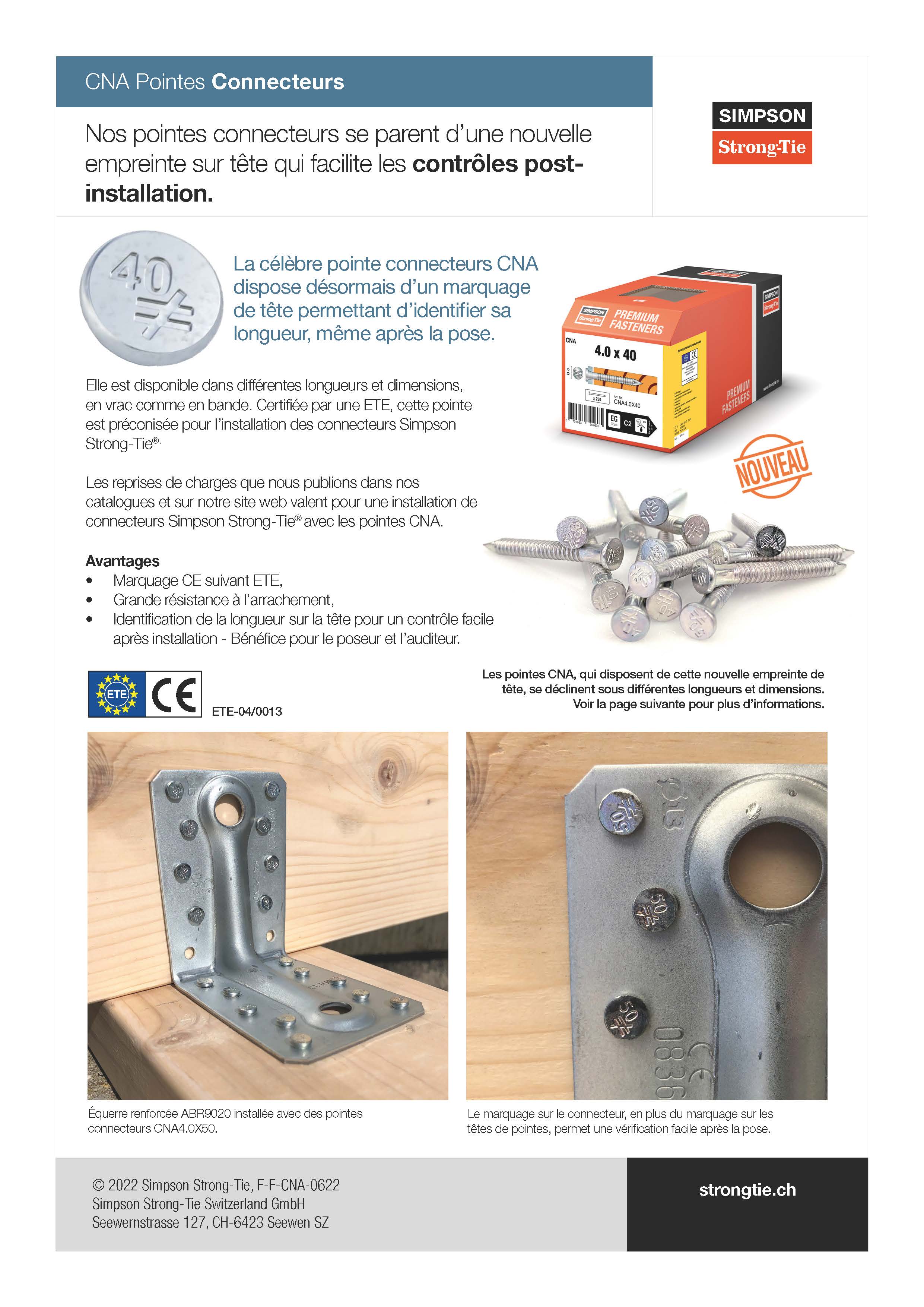

CNA-S

Kammnägel rostfrei

CNA Kammnägel sind speziell für die Befestigung von Simpson Strong-Tie Holzverbindern entwickelt worden.

Für die Befestigung von rostfreien Holzverbindern müssen rostfreie Kammnägel, Schrauben oder Bolzen verwendet werden, um Kontaktkorrosion zu vermeiden.

Technisches Datenblatt
CE Kennzeichnung
ETA
Nutzungsklasse 3
Edelstahl A4
Korrosive Umgebung
Solid Wood

Produkt-Details

Bilder

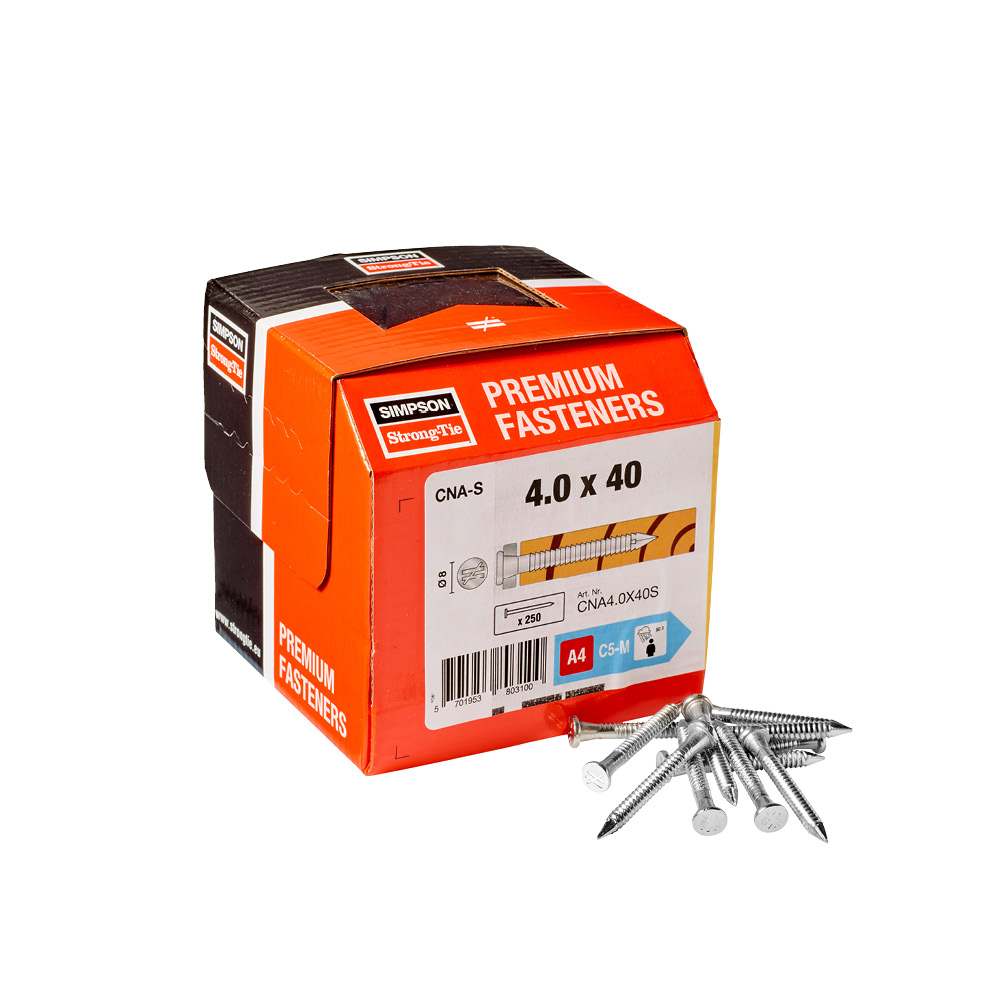

CNA-S Prod image.jpg

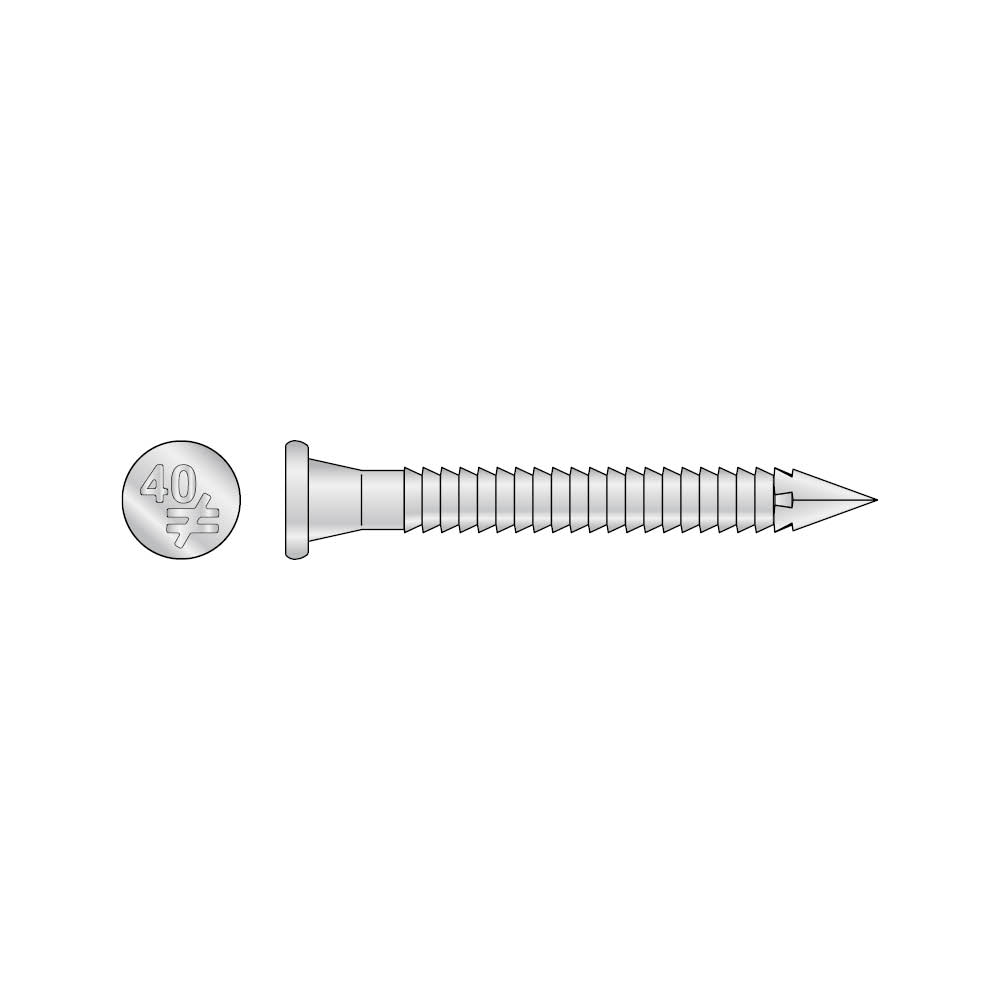

CNA-S Photo Gallery 1.jpg

Eigenschaften

Material

Stahlqualität:

  • Edelstahl 1.4401 bzw. 1.4404 (V4A) gemäß EN10088.
  • Die von uns verwendeten Edelstahlsorten sind der Korrosionswiderstandsklasse III zuzuordnen.

Vorteile

  • Der konische Ansatz des Schaftes unter dem Nagelkopf gewährleistet bei Stahlblech-Holz-Nagelverbindungen eine exakte Kraftübertragung.
  • Die Werte der Tragfähigkeit sind in der ETA bzw. EN geregelt.

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, geeignete Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Stahl

Anwendungsbereich

  • Verbindungsmittel für Balkenschuhe, Balkenträger, Winkel, Sparrenpfetten usw. und für allg. Holzbau.

Technische Daten

Abmessungen

CNA-S Dim Image.jpg

Product Dimensions

Artikel Befestigungsmittel Abmessungen [mm]
l lg d dh
CNA4.0X40S402448
CNA4.0X50S503448
CNA4.0X60S604448

Capacities are for 2mm thick steel plates with Grade C24 timber. Please refer to ETA-04/0013 for capacities of other thicknesses and timber grades

Performance Values - ETA-04/0013

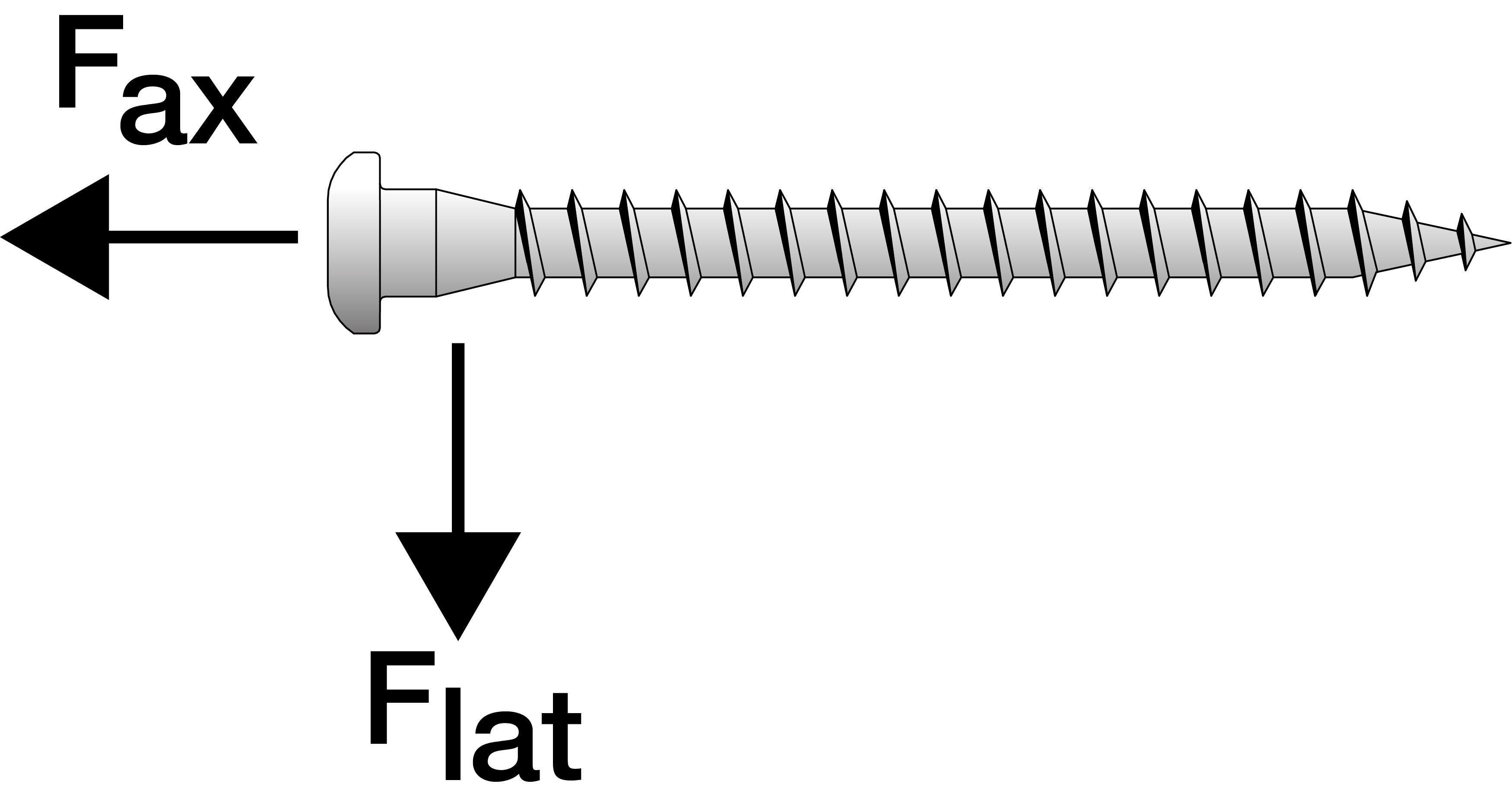

Artikel Characteristic Axial Capacity Fax,k  [kN] Characteristic capacities [kN]
Rax,k Rlat,k
CNA4.0X40S0.70.71.9
CNA4.0X50S112.2
CNA4.0X60S1.21.22.4

(1)   Performance values based upon timber density of 350 kg/m3

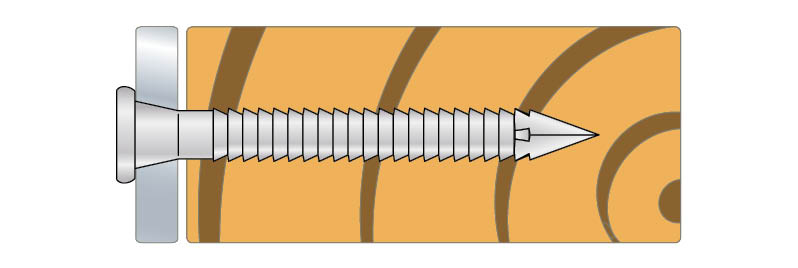

Installation

Installation

Anwendungsbereich

  • LSSU Sparrenkopfverbinder können auf der Baustelle an die gewünschte Neigung angepasst werden.

LSSU Sparrenkopfverbinder:

  • für geneigte u./o. schräge Anschlüsse
  • Winkel bis +/- 45°

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e4-0013-04.pdf (98.61 KB)
de-dop-e04-0013-issue-3.pdf (98.17 KB)
de-dop-e04-0013-issue-1-pdf.pdf (32.5 KB)
de-dop-e04-0013-issue-2.pdf (34.8 KB)
d9cd94a7d5131c7ff3cd0d2d0b844a0d5b881dd8.pdf (32.5 KB)

Technische Bewertung (ETA)

eta-04-0013-2019-12-11-cor1.pdf (532.41 KB)
eta040013-sst-cna-csa-r3-2019.pdf (528.39 KB)
