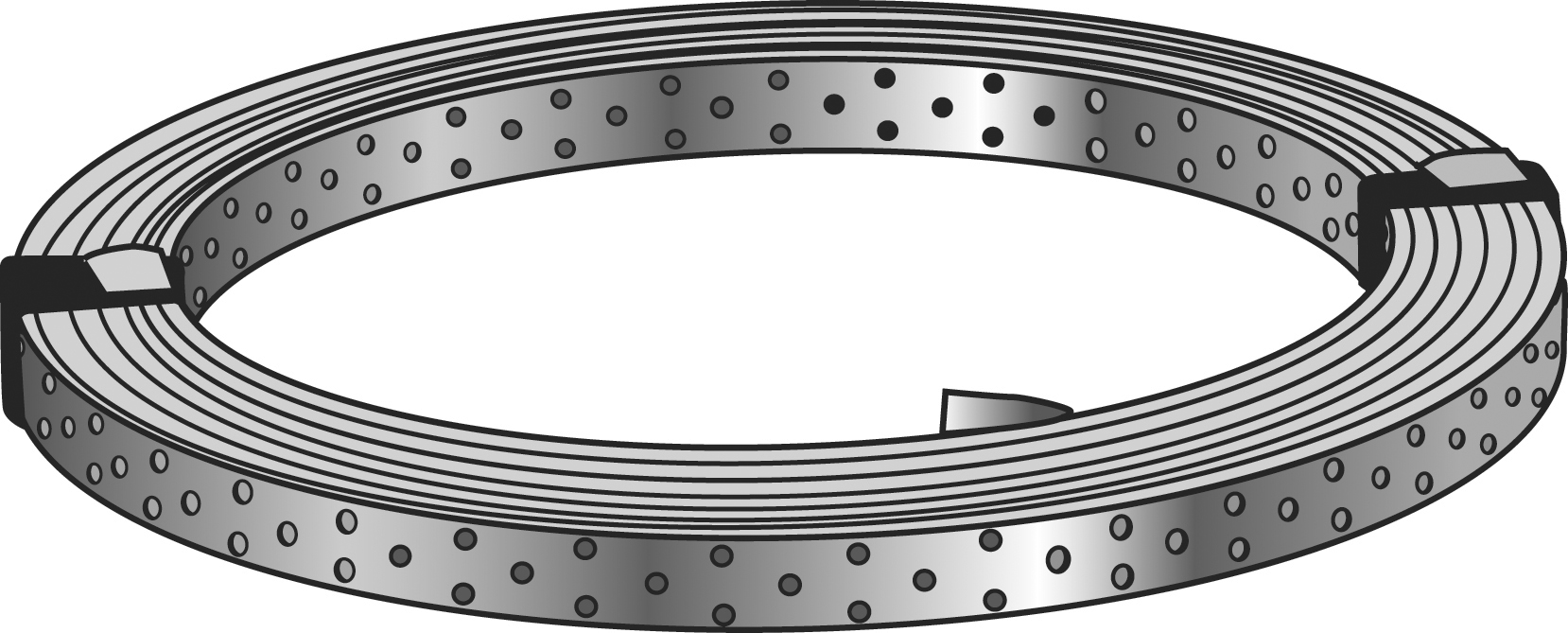

FPIX
Lochband
FPIX-Lochband bietet eine Antwort auf die kleinen Probleme im Zusammenhang mit konstruktiven Verbindungen, Abhängungen etc. - insbesondere auch für den Außenbereich (NKL 3).
CE Kennzeichnung
Nutzungsklasse 3
Edelstahl A2
Außen
Produkt-Details
Bilder
Eigenschaften

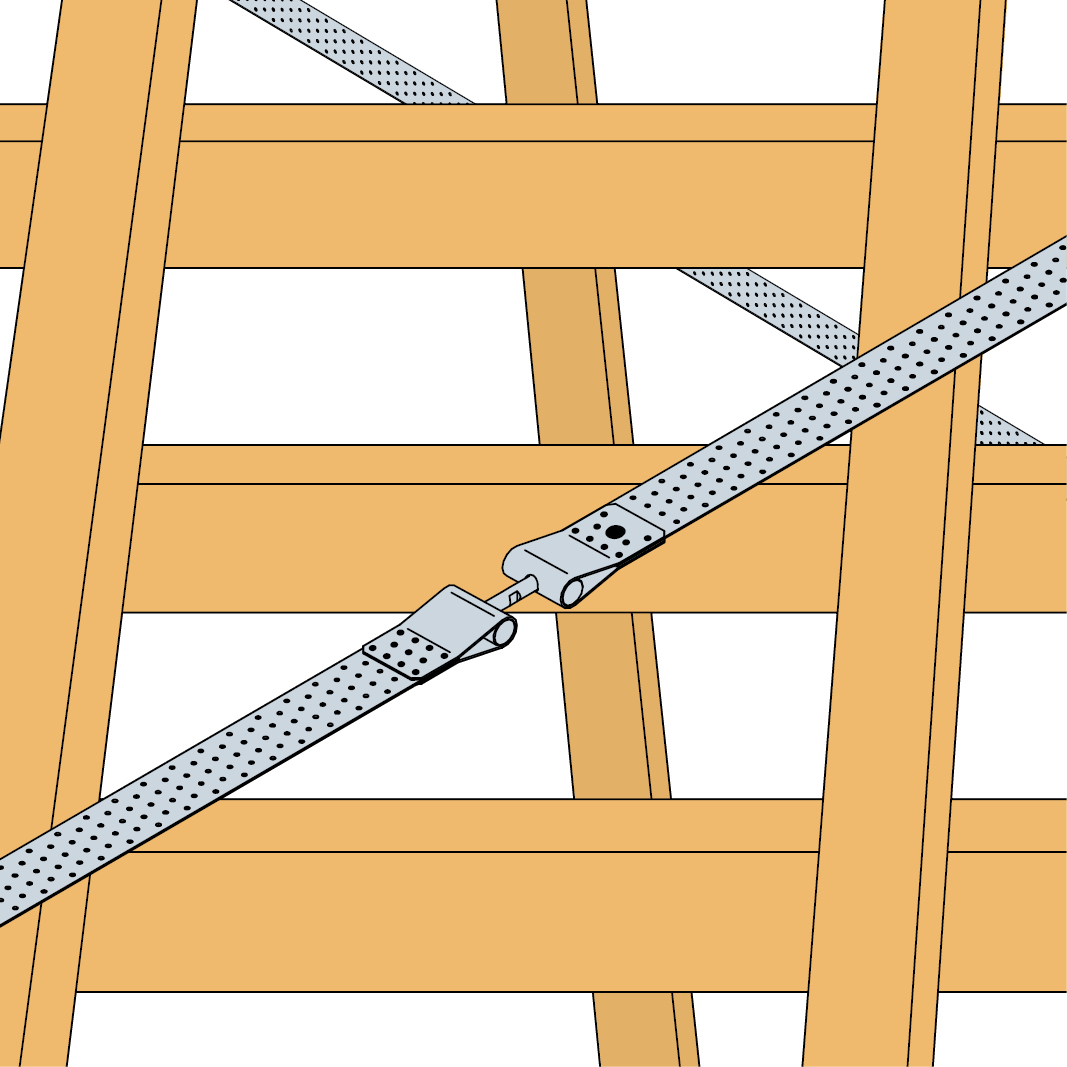

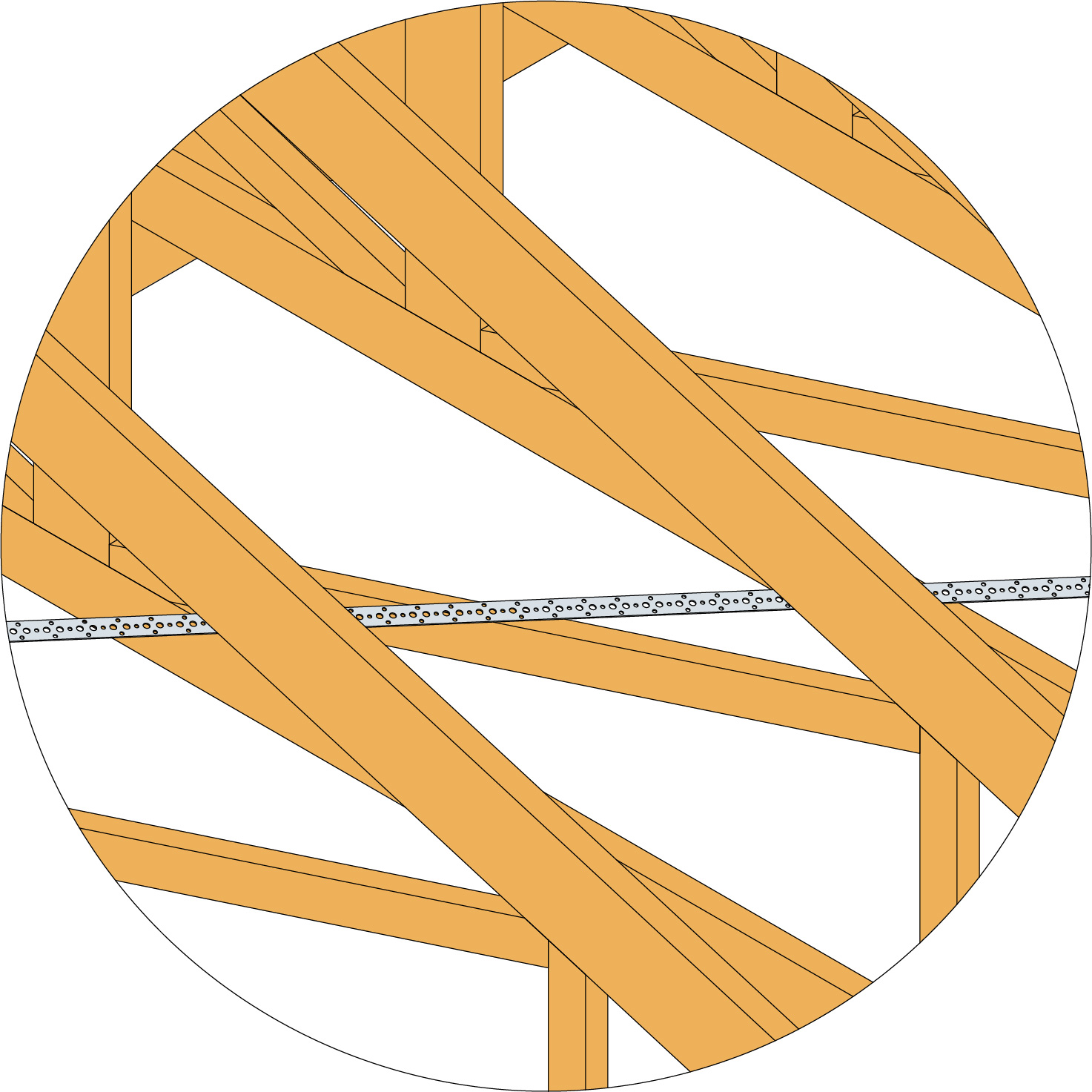

Anwendung
Technische Daten
Abmessungen
Abmessungen und charakteristische Werte
| Artikel | Abmessungen | Löcher | Querschnitt min. 8.0 mm² [mm²] | |||
|---|---|---|---|---|---|---|
| A [mm] | B [m] | t [mm] | Abmessungen | Größe | ||

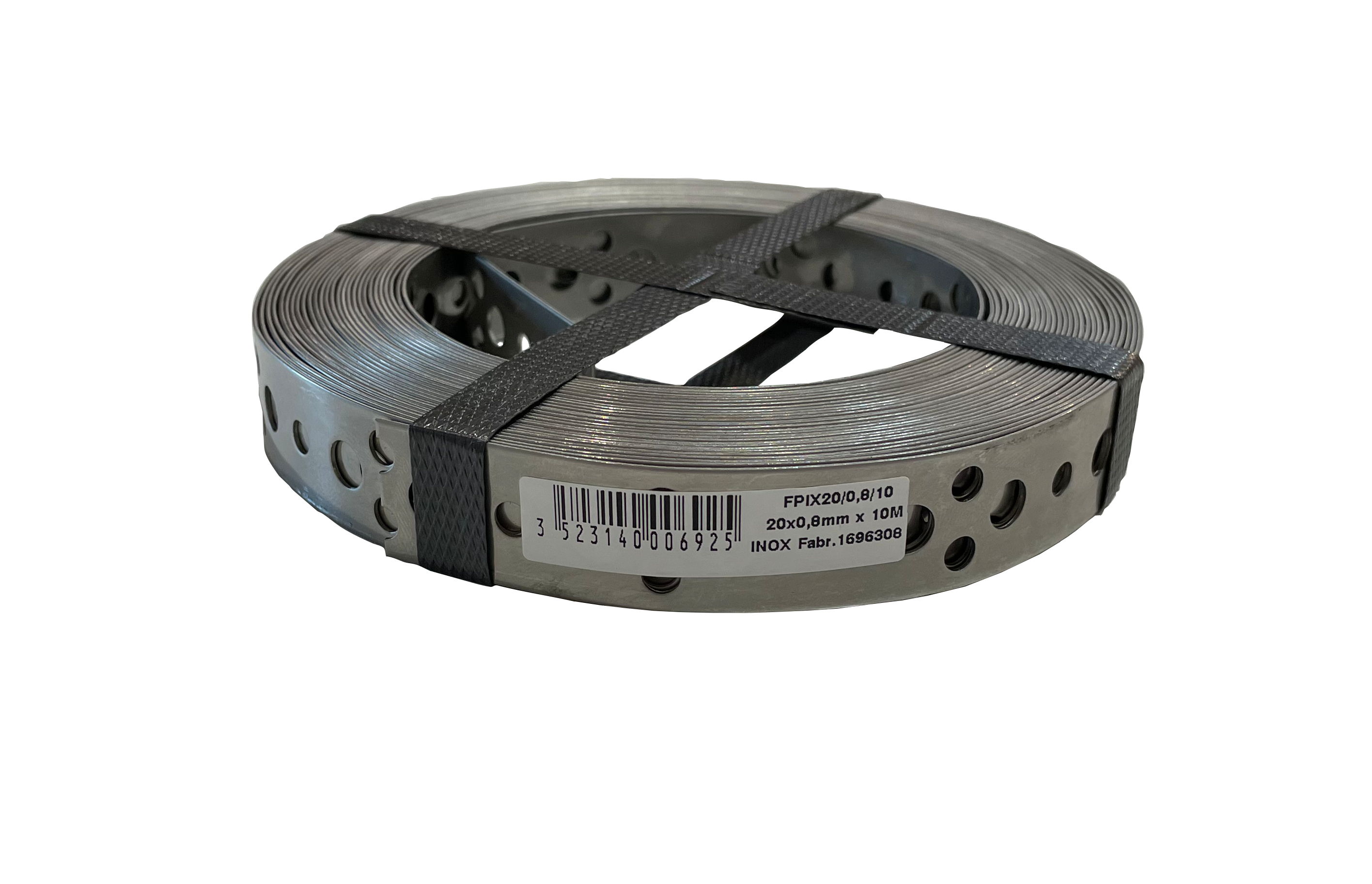

| FPIX20/0.8/10 | 20 | 10 | 0.8 | Ø5 | Ø7 | 8 |
Tragfähigkeiten
| Artikel | Charakteristische Tragfähigkeit C24 [kN] | ||||
|---|---|---|---|---|---|
| R1,k* | |||||
| Max. Tragfähigkeit | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| FPIX20/0.8/10 | 3,9 / kmod | 1,66 x n | 1,83 x n | 2,22 x n | 2,36 x n |
* R1,k wird mit den Nageltragfähigkeiten berechnet, darf aber den Maximalwert nicht überschreiten.
n = effektive Anzahl der Nägel in der Reihe gemäß Eurocode 5 - 8.3.1.1 (8)
