STDG

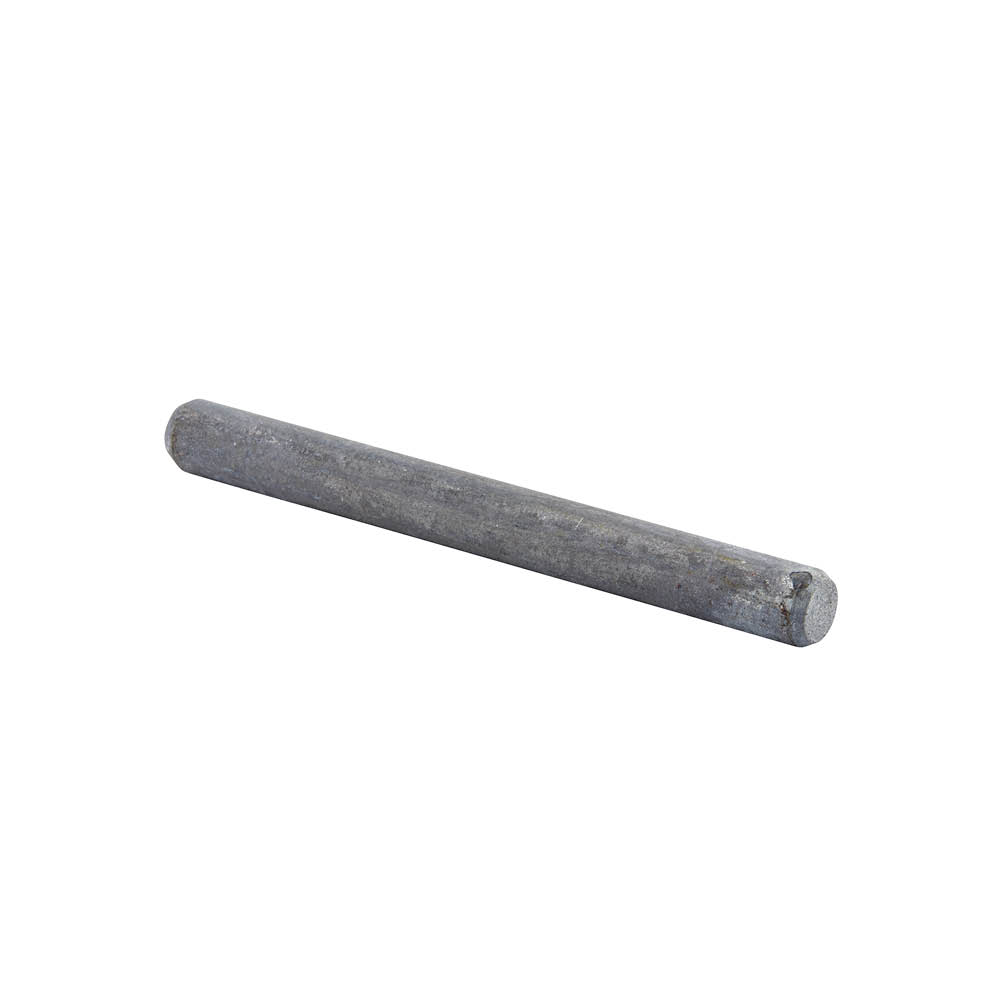

Stabdübel - stückverzinkt (feuerverzinkt)

STD Stabdübel werden für Anschlüsse von eingeschlitzten Stahlteilen im Holz (z.B. Balkenträger, Stützenfüße) oder für Holz-Holz Anschlüsse verwendet.

Lieferbar in diversern Durchmessern und Längen.

Das G im Artikelname steht für stückverzinkt (feuervezinkt), daher kann auch eine Anwendung für Nutzungsklasse 3 erfolgen.

Technisches Datenblatt

CE Kennzeichnung

Nutzungsklasse 3

Außen

Galvanisch verzinkt

Produkt-Details

Bilder

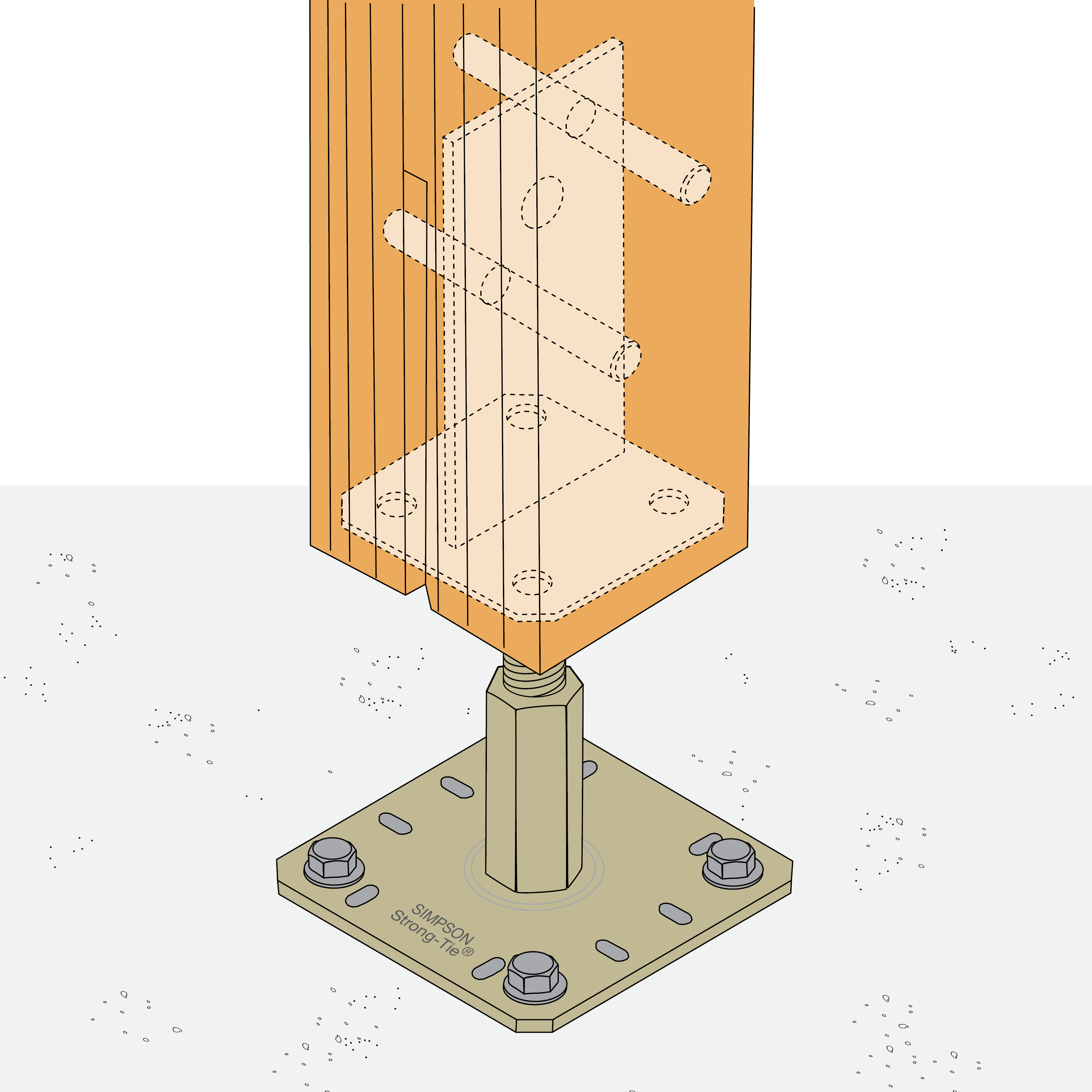

Fixation 2 broches

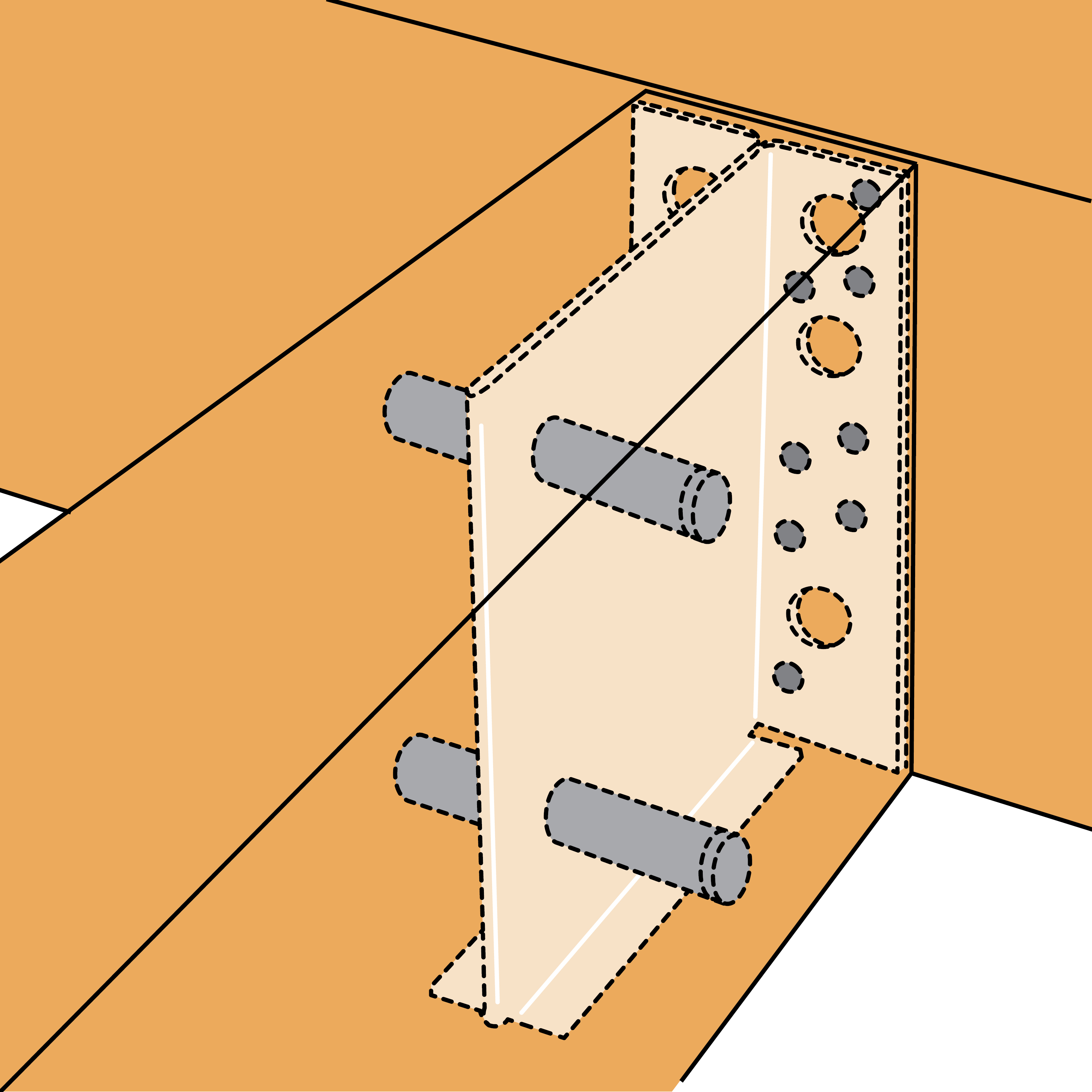

Joist connection

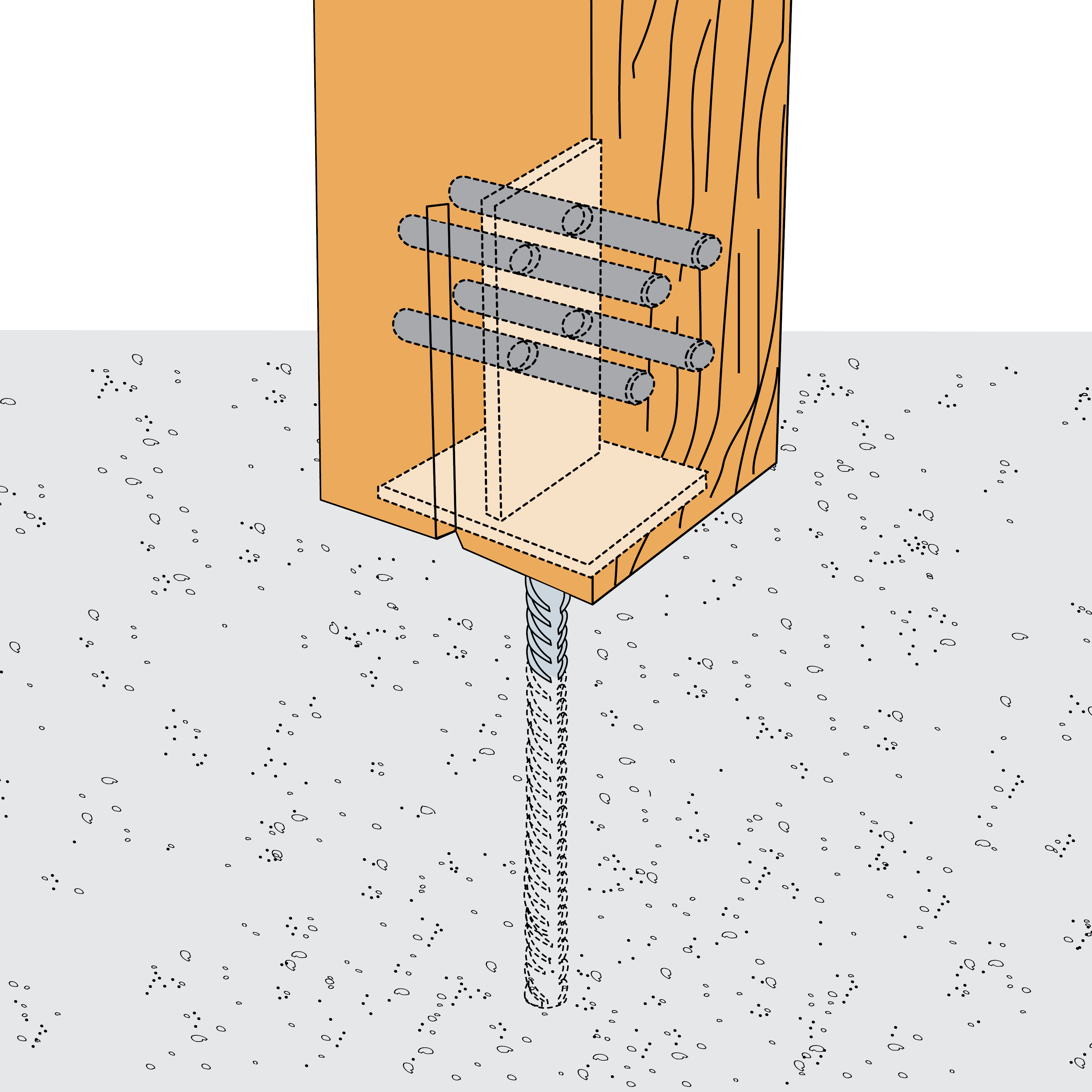

Fixing the postbase by sealing in the concrete. The horizontal plate must be at most 50 mm from the slab.

Eigenschaften

Material

Stahlqualität:

Standard: S 235 JR gemäß DIN EN 10025 (Lagerware)
Hochfest: S 355 JR gemäß DIN EN 10025 (auf Anfrage)

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt (stückverzinkt); Zinkschichtdicke ca. 45 μm gemäß DIN EN 1461.

Vorteile

Die Werte der Tragfähigkeit sind im EC5 oder DIN 1052 definiert.
Eine ausgebildete Fase an den Enden der Stabdübel ermöglicht ein sattes Eintreiben in das Holz.
Die Stabdübel werden aus S235 JR mit einer Mindestzugfestigkeit von fu,k = 360 N/mm² gefertigt.

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe, Stahl

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe, Stahl

Anwendungsbereich

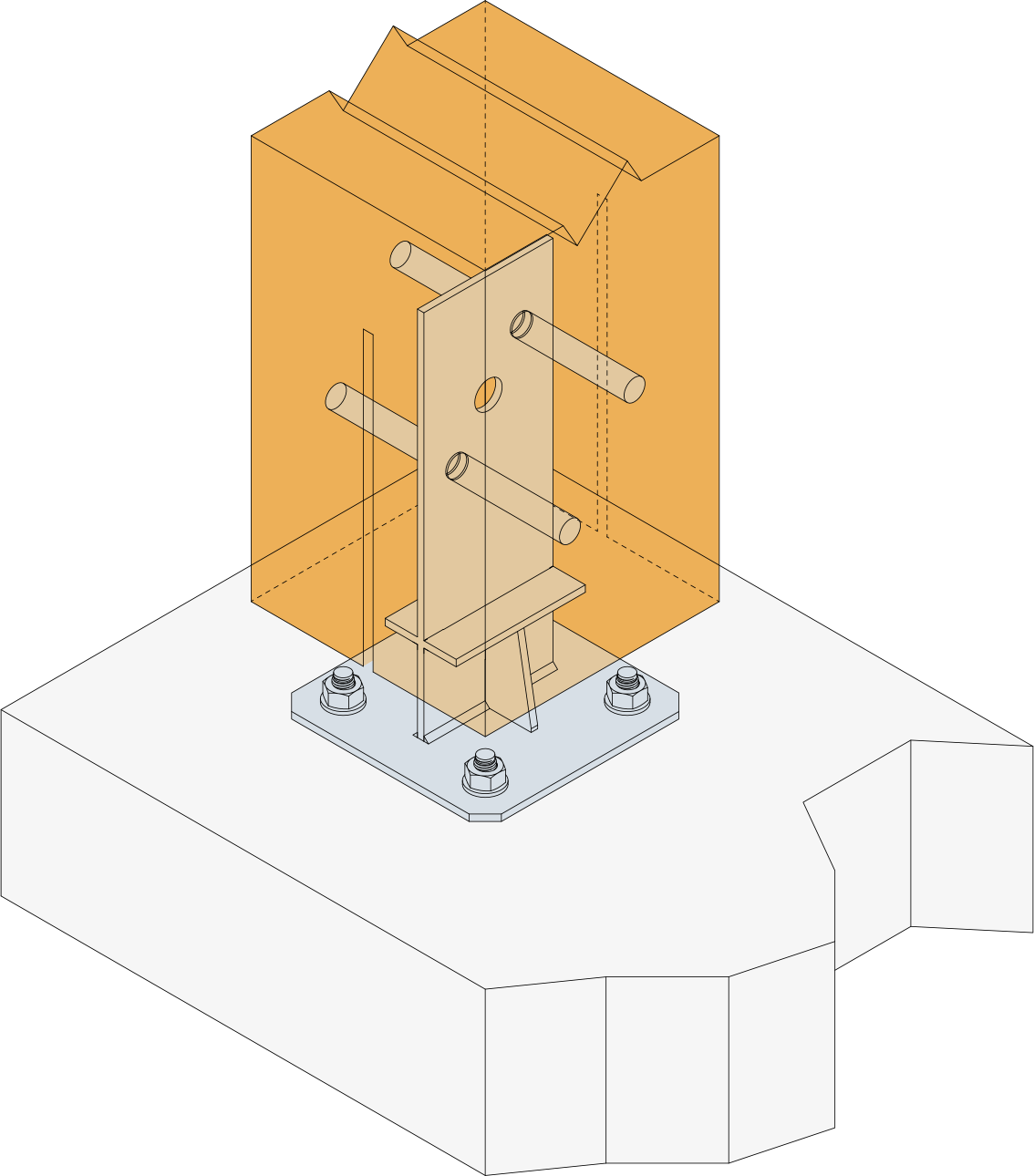

Verbindungsmittel zwischen Holz und Stahl bei Balkenträger (BTN), Stützenfüßen (PIS), Windanschlüssen (BNW).
Hochbelastbare Zugverbindungen Holz-Holz oder Holz-Stahl z.B. Koppelpfettenverbindung.

Technische Daten

Abmessungen

Abmessungen und charackteristische Werte

Artikel	Befestigungsmittel Abmessungen [mm]		Box Quantity
Artikel	d	l	Box Quantity
STD8X80G-B	8	80	100
STD8X90G-B	8	90	100
STD8X100G-B	8	100	100
STD8X115G-B	8	115	100
STD8X120G-B	8	120	100
STD8X140G-B	8	140	100
STD12X120G-B	12	120	100
STD12X140G-B	12	140	100
STD16X100G-B	16	100	50

Produkteigenschaften

Artikel	Produkteigenschaften
Artikel	Charakter. Fließmoment – M_y,k [M_y.k] [Nm]
STD8X80G-B	22.7
STD8X90G-B	22.7
STD8X100G-B	22.7
STD8X115G-B	22.7
STD8X120G-B	22.7
STD8X140G-B	22.7
STD12X120G-B	65.2
STD12X140G-B	65.2
STD16X100G-B	137.8

Installation

Befestigung

Die Bohrungen im Holz müssen stets den Nenndurchmessern der Stabdübel entsprechen.
Die Stabdübellöcher in den Holzbalken oder -stützen lassen sich schnell und millimetergenau mit der Bohrschablone ∅8 und ∅12 bohren - siehe "BTBS".

Fixation 2 broches

Joist connection

Fixing the postbase by sealing in the concrete. The horizontal plate must be at most 50 mm from the slab.
