PPB

Stützenfüße Typ PB

Diese Stützenfüße eignen sich zur Montage von Stützen/ Pfosten, die nur auf Druck beansprucht werden.

CE Kennzeichnung

ETA

Nutzungsklasse 3

Feuerverzinkter Stahl

Außen

Produkt-Details

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Auflager:

Aufzulagerndes Bauteil:

Die Stützenfüße PPB / PPS eignen sich zur Montage von Stützen / Pfosten, die nur auf Druck beansprucht werden.

Artikel	Abmessungen und charackteristische Werte [mm]									Löcher obere Platte		Löcher in der Fußplatte	Anzahl Muttern	Box Quantity
Artikel	A	B	C	D	E	F	G	t₁	t₂	Ø5,5	Ø9	Ø12	Anzahl Muttern	Box Quantity
PPB70G-R	70	70	30-75	90	90	30-75	16	6	5	2	-	4	1	10
PPB75G	80	80	22-67	90	90	30-75	20	8	5	-	4	4	1	20
PPB80G	80	80	58-158	140	100	50-150	20	8	8	-	4	4	2	10

Artikel	Verbindungsmittel				Charakt. Werte der Tragfähigkeit - Holz C24 [kN]
	In Stütze		an Beton		R_1,k [kN]
	Anzahl	Typ	Anzahl	Typ	0 < F ≤ 100	100 < F ≤ 190
PPB70G-R	4	Ø8	4	Ø10	min (88.3 ; 63.9/kmod)	-
PPB75G	4	Ø8	4	Ø10	min (88.3 ; 63.9/kmod)	-
PPB80G	4	Ø8	4	Ø10	min (88.3 ; 63.9/kmod)	min (88.3 ; 57.9/kmod)

Es gilt:

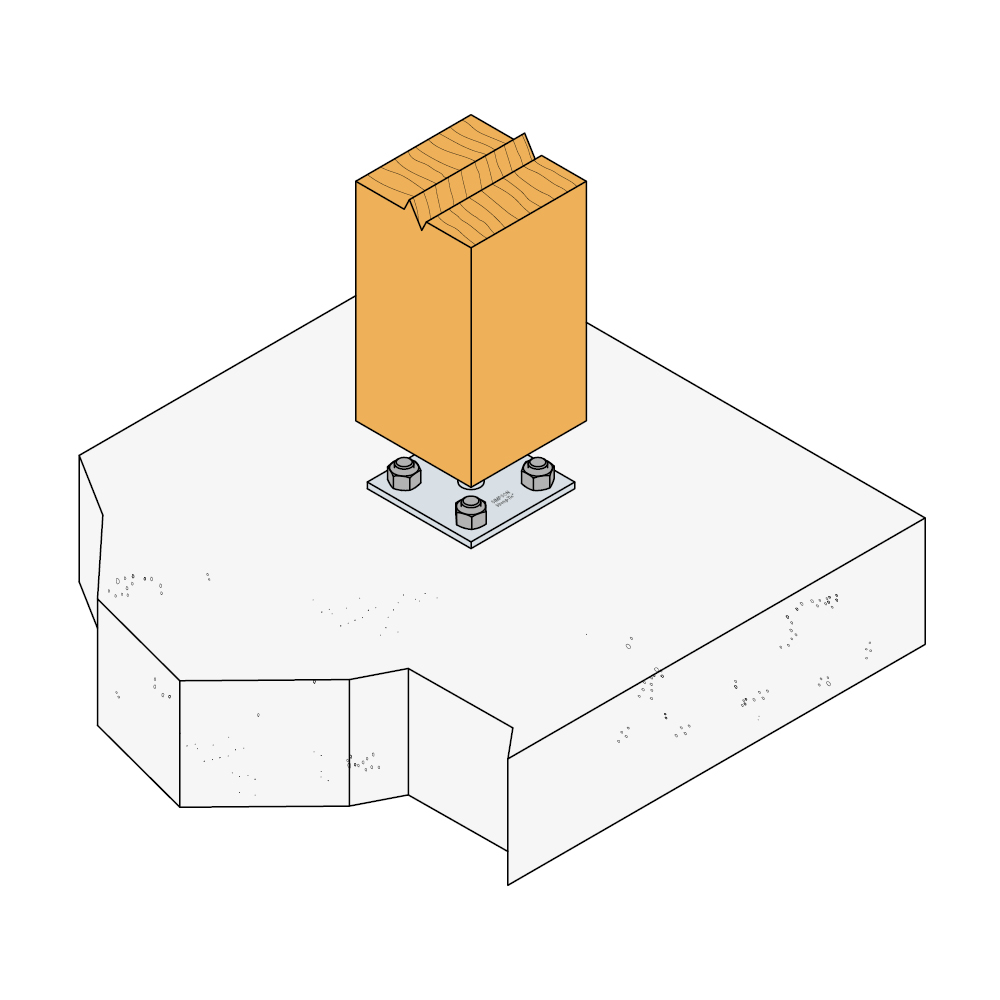

Der PPB Stützenfuß wird auf dem Beton mittels Dübeln o.ä. befestigt, der PPS Stützenfuß wird direkt einbetoniert.
Der max. Abstand von der Oberkante Bodenplatte beträgt 100mm, ebenfalls gilt für den PPS Stützenfuß eine Mindesteinbindetiefe im Beton von 200mm.

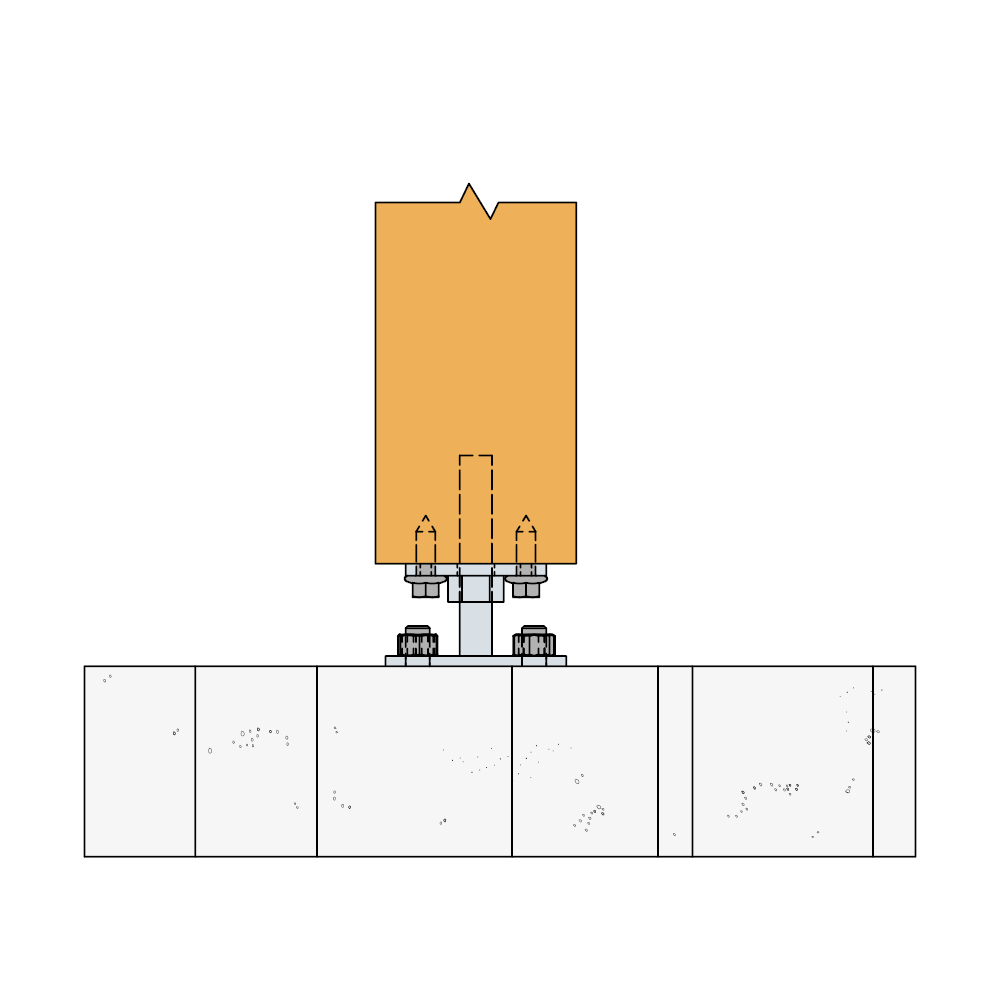

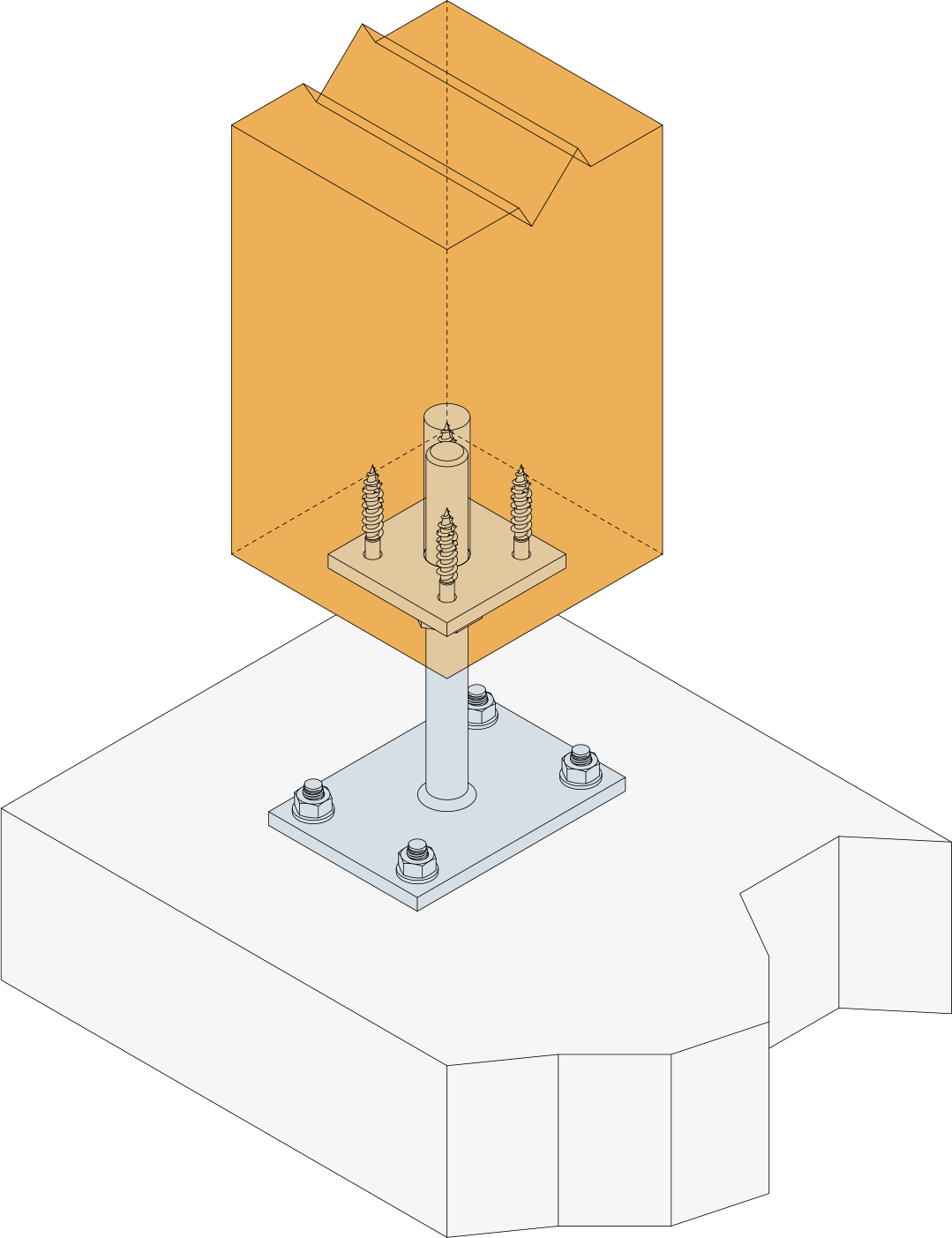

Der Gewindestab wird mittels einer Bohrung (Æ18 / Æ22mm) in die Stütze eingelassen.
Eine konstruktive Lagesicherung erfolgt mittels Schrauben oder Nägel.
