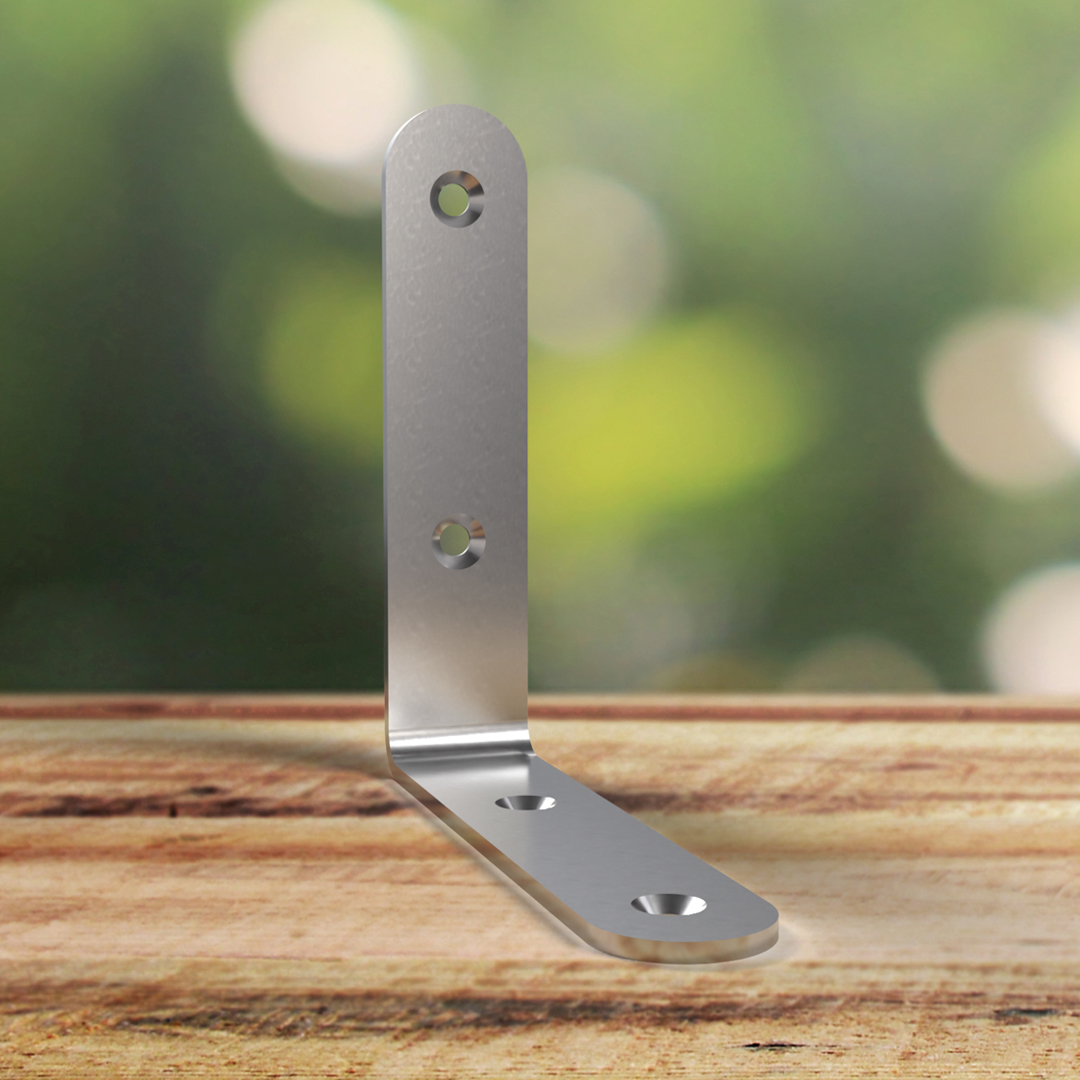

Stuhlwinkel

Der Stuhlwinkel EC wird üblicherweise für die Verstärkung von Möbelverbindnungen in DIY-Projekten verwendet.

Technisches Datenblatt

Nutzungsklasse 2

Galvanisch verzinkter Stahl

Innen

Produkt-Details

Bilder

Renforcement d'assemblages

Eigenschaften

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung galvanisch verzinkt

Vorteile

Eine kostengünstige Lösung für Lagesicherung oder Verstärkung für die DIY-Projekte.

Anwendung

Anwendbare Materialien

Auflager:

Holz, geeignete Holzwerkstoffe

Aufzulagerndes Bauteil:

Holz, geeignete Holzwerkstoffe

Anwendungsbereich

Für den Haus und Garten Bereich.

Technische Daten

Abmessungen

Abmessungen

Artikel	Abmessungen [mm]				Schenkel A				Schenkel B
Artikel	A	B	C	t	Ø4.5	Ø5	Ø5.8	Ø6	Ø4.5	Ø5	Ø5.8	Ø6
EC30/2	30	30	15	2	2	-	-	-	2	-	-	-
EC40/2	40	40	15	2	2	-	-	-	2	-	-	-
EC50/2	50	50	15	2	2	-	-	-	2	-	-	-
EC80/2.5	80	80	18	2.5	2	-	-	-	2	-	-	-

1. Countersunk holes

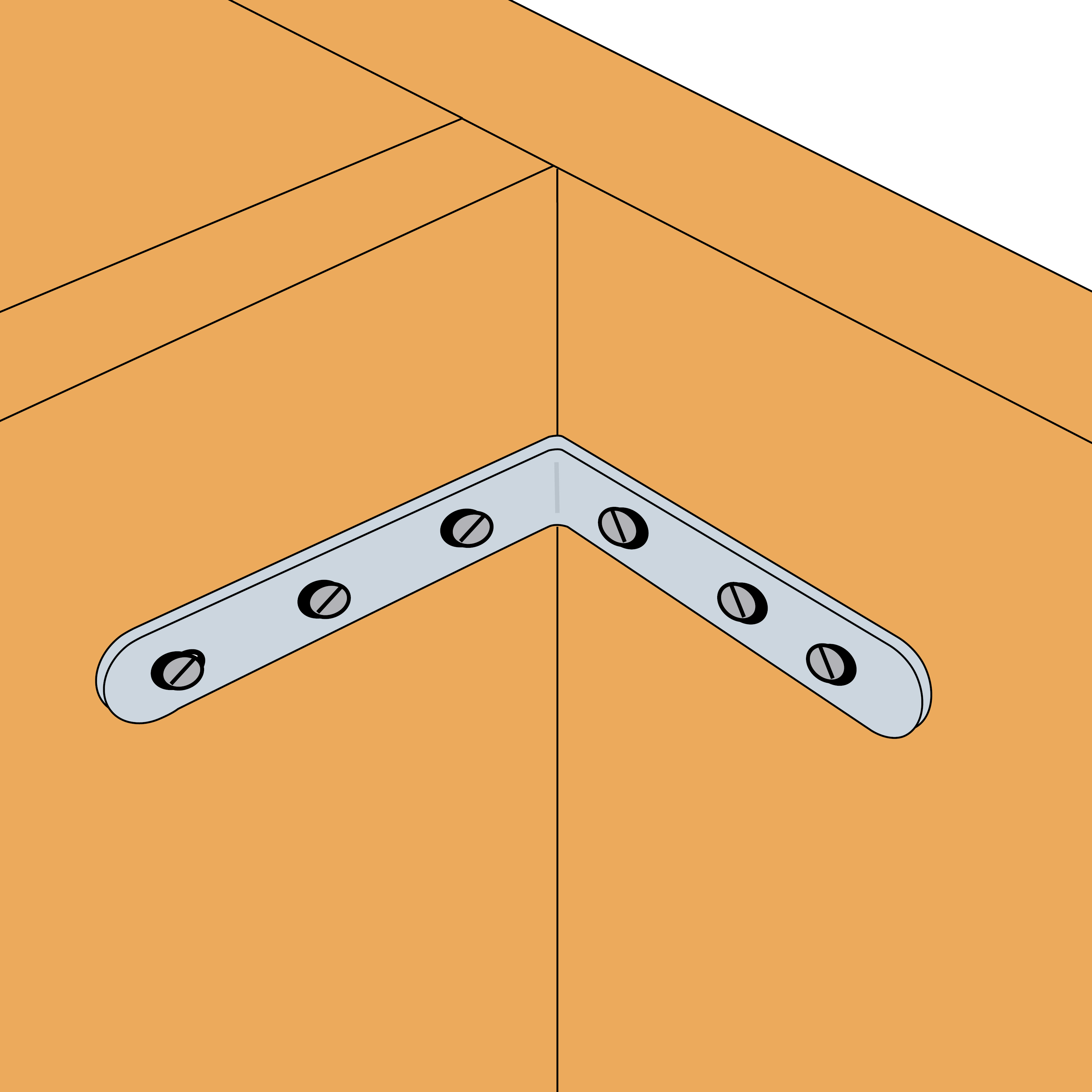

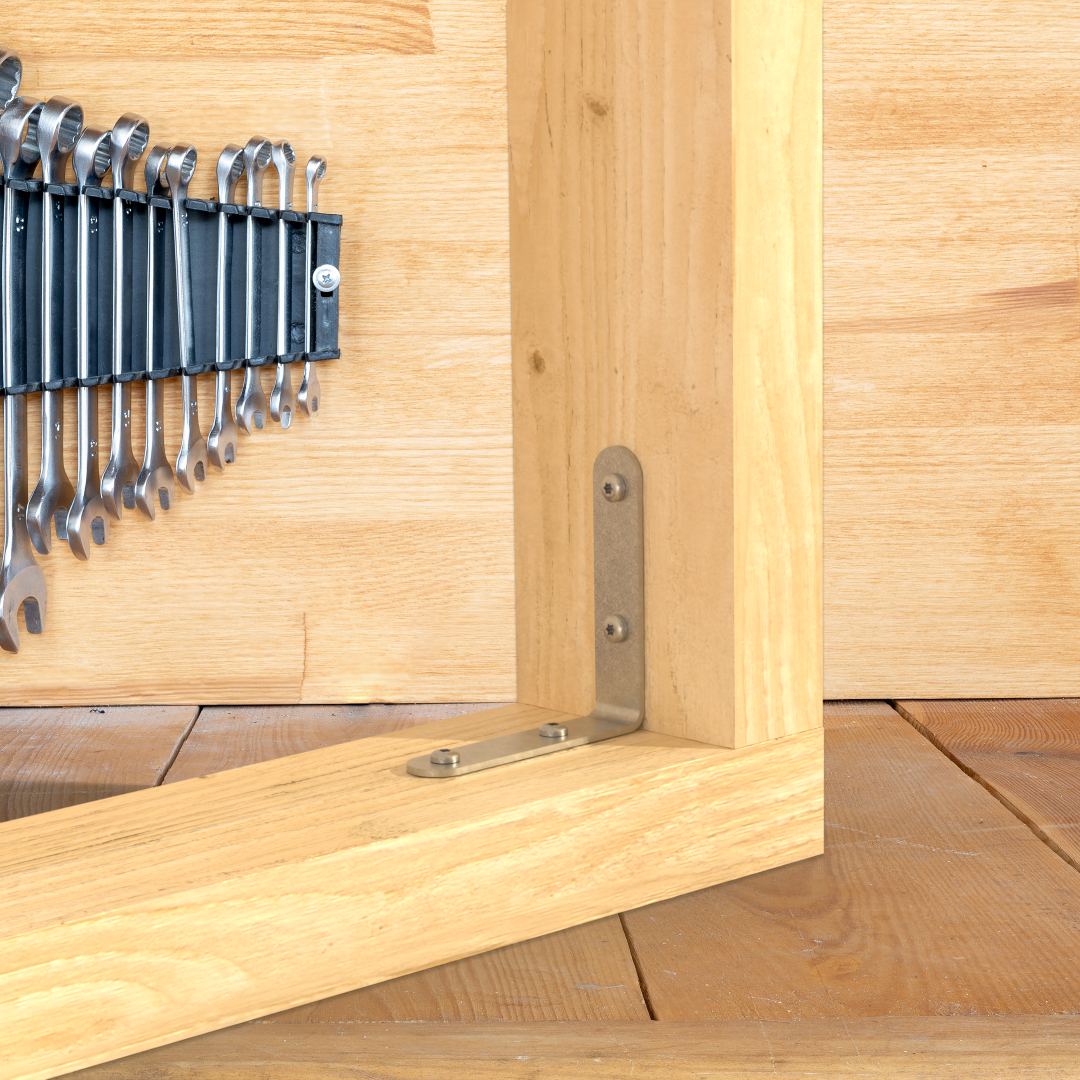

Installation

Befestigungsmittel

Der Anschluss am Holz erfolgt mit Senkkopfschrauben.

Befestigung

Approcher l’élément à fixer du support,
Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
L'équerre est aussi pointée ou vissée sur celui-ci.

Renforcement d'assemblages
