KNAG

Winkelverbinder

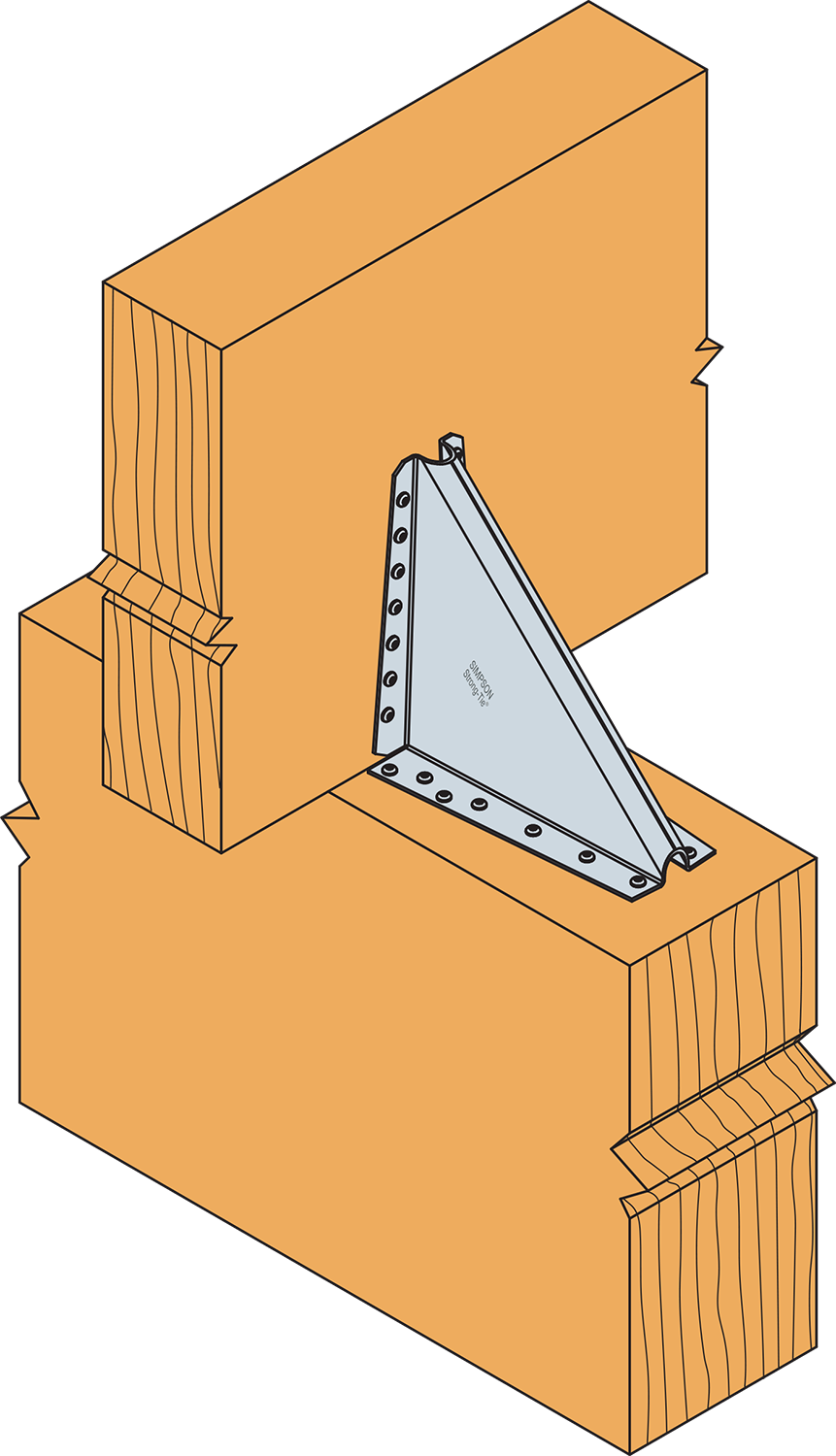

Die Knaggen werden zur horizontalen Lastaufnahme und Kippsicherung von Pfetten auf geneigten Bindern und Trägern verwendet.
In Kombination mit Sparrenpfettenankern eignen sich die Verbinder gleichermaßen zur Windsogsicherung.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Innen

Galvanisch verzinkter Stahl Z275

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Knaggen geben in Kombination mit Sparrenpfettenankern optimale Anschlüsse von Balken und Pfetten in geneigten Dachkonstruktionen.
Sie eignen sich besonders für die Sicherung kippgefährdeter Pfetten gegen Abheben und Kippen auf geneigten Bindern und Trägern.

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Knaggen eignen sich besonders für die Sicherung kippgefährdeter Pfetten gegen Abheben und Kippen auf geneigten Bindern und Trägern.
Knaggen geben in Kombination mit Sparrenpfettenankern optimale Anschlüsse von Balken und Pfetten in geneigten Dachkonstruktionen.

Technische Daten

Abmessungen

Abmessungen

Artikel	Abmessungen [mm]						Schenkel A	Schenkel B	Box Quantity
Artikel	A	B	C	D	E	t	Ø5	Ø5	Box Quantity
KNAG90	90	90	43	55	69	2	6	8	-
KNAG130	125	125	52	66	79	2	9	10	30
KNAG170	160	160	52	72	93	2	11	12	20
KNAG210-B	200	200	54	67	100	2	14	14	15

Tragfähigkeiten

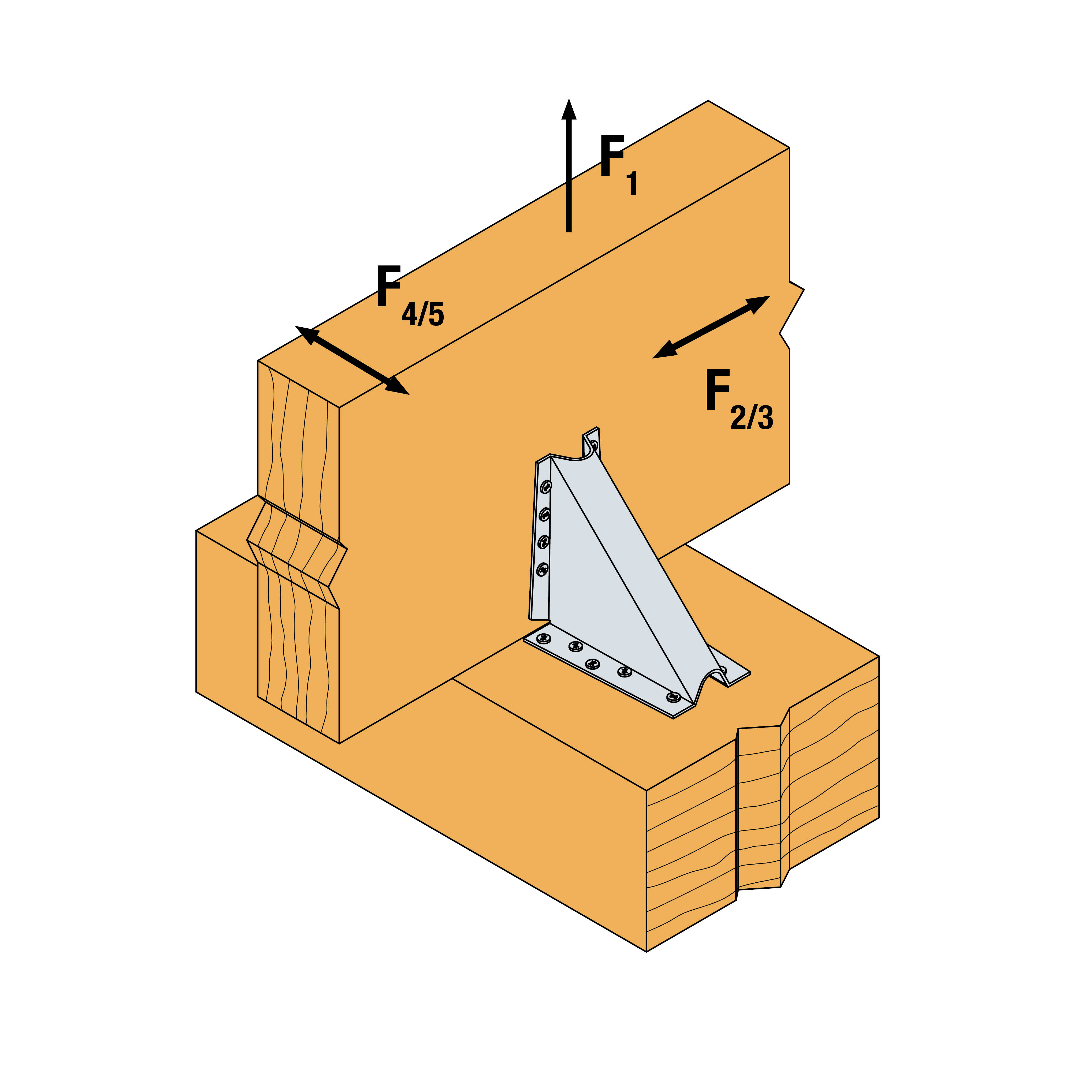

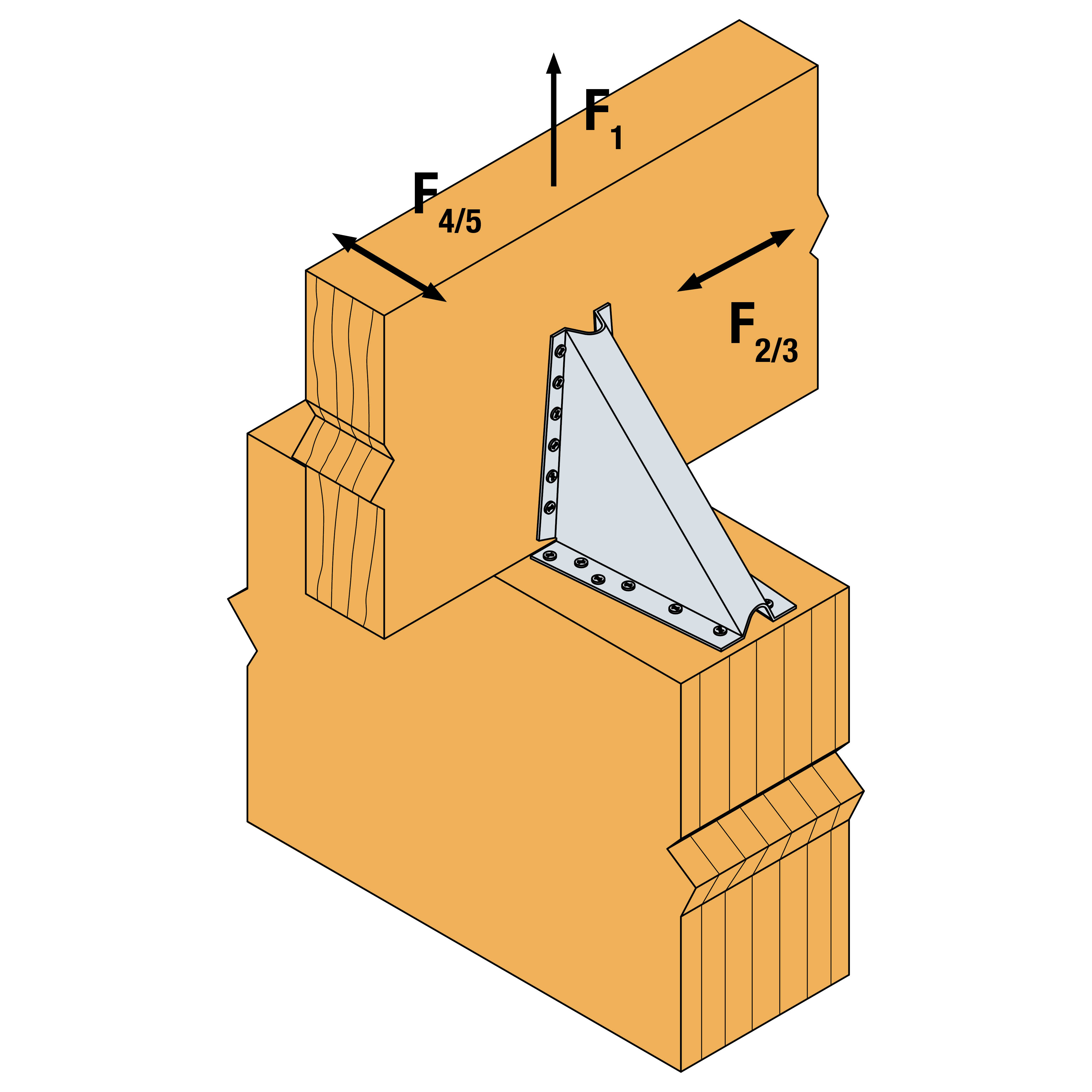

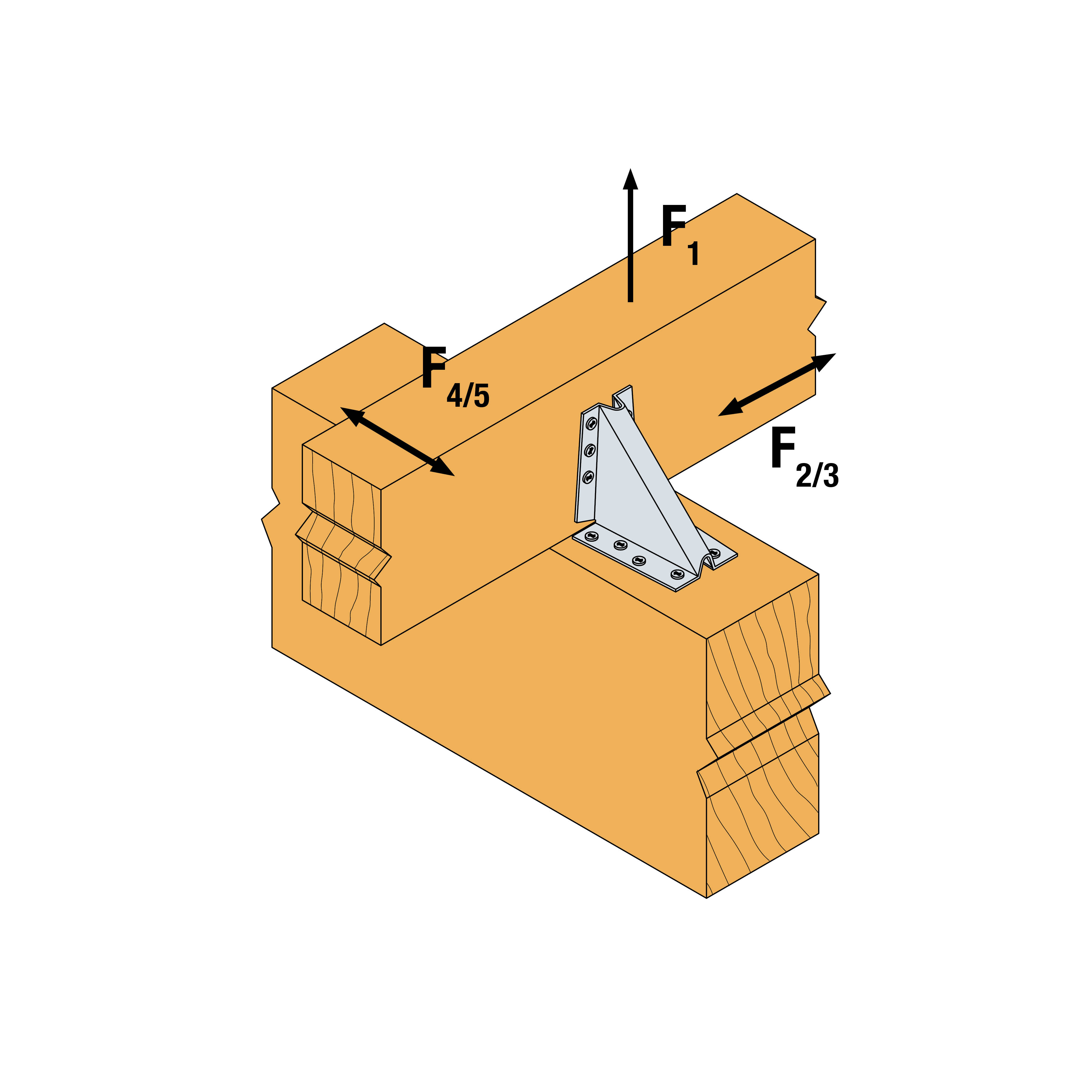

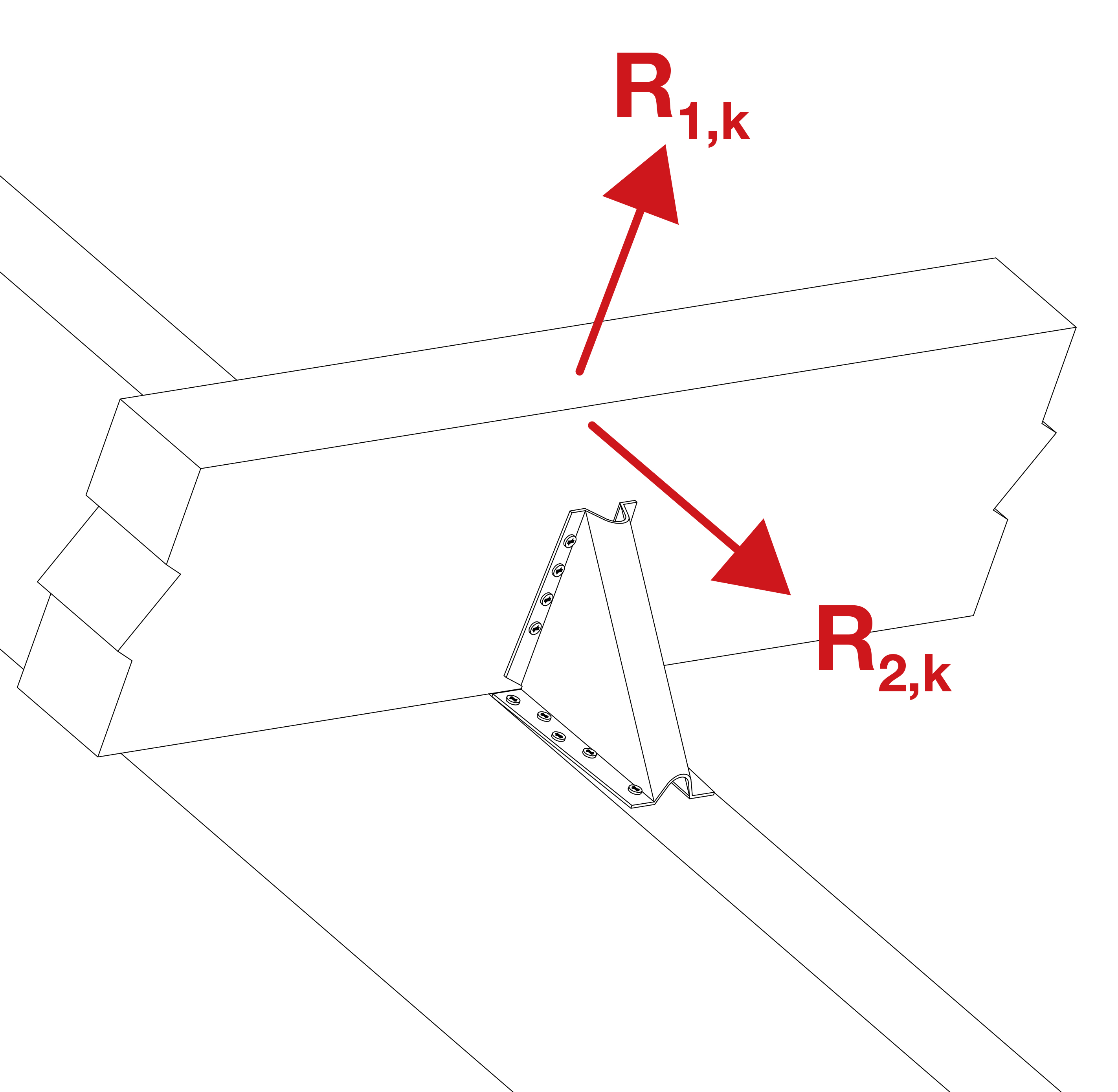

Artikel	Verbindungsmittel				Charakteristische Tragfähigkeit - C24 - 1 Winkelverbinder pro Verbindung [kN]
	Schenkel A		Schenkel B		R_1.k			R_2.k
	Anzahl	Typ	Anzahl	Typ	f = 20 mm	f = 40 mm	f = 50 mm	e = 100 mm	e = 140 mm	e = 180 mm	e = 220 mm
KNAG90	6	CNA4,0x40	8	CNA4,0x60	4	2.1	1.6	1.8	1.2	0.8	0.6
KNAG130	9	CNA4,0x40	10	CNA4,0x60	4.6	3.9	3.7	4.4	3.1	2.3	1.6
KNAG170	11	CNA4,0x40	12	CNA4,0x60	5.8	5.1	4.9	7.5	5.3	4.1	3.4
KNAG210-B	14	CNA4,0x40	14	CNA4,0x60	7	6.3	6	11.4	8.1	6.3	5.2
