Winkelverbinder mit Rippe (70 90 98 105)
Die ABR Winkelverbinder mit Rippe werden aus feuerverzinktem Stahlblech hergestellt und sind für tragende Holzkonstruktionen geeignet, bei denen große Kräfte übertragen werden müssen.
Produkt-Details
Eigenschaften
Material
Stahlqualität:
S 250 GD +Z 275 gemäß DIN EN 10346
Korrosionsschutz:
275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
Vorteile
- Lastaufnahme in allen Richtungen
- Optimierte Tragfähigkeiten für Voll- und Teilausnagelung
- Ausbildung von Holz / Holz -Anschlüssen, sowie Holz / Beton - Anschlüssen
Anwendung
Anwendbare Materialien
Auflager:
Holz, Holzwerkstoffe, Beton, Stahl
Aufzulagerndes Bauteil:
Holz, Holzwerkstoffe
Anwendungsbereich
- Die ABR-Winkel können für Holz-/Holz-, Holz/Beton- oder Holz/Stahl-Verbindungen und insbesondere für die Übertragung hoher Kräfte eingesetzt werden.
Technische Daten
Tragfähigkeiten - Balken an Balken - Vollausnagelung - 2 Winkel pro Anschluß
Artikel | Tragfähigkeiten - Balken an Balken - Vollausnagelung | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Verbindungsmittel | Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN] | ||||||||||
Schenkel A | Schenkel B | R1.k | R2.k = R3.k | R4.k = R5.k* | |||||||
Anzahl | Anzahl | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
ABR70 | 4 | 6 | 5.34 | 7.11 | 8.89 | 5 | 6.89 | 7.33 | 3,0 / kmod^0,5 | - | - |

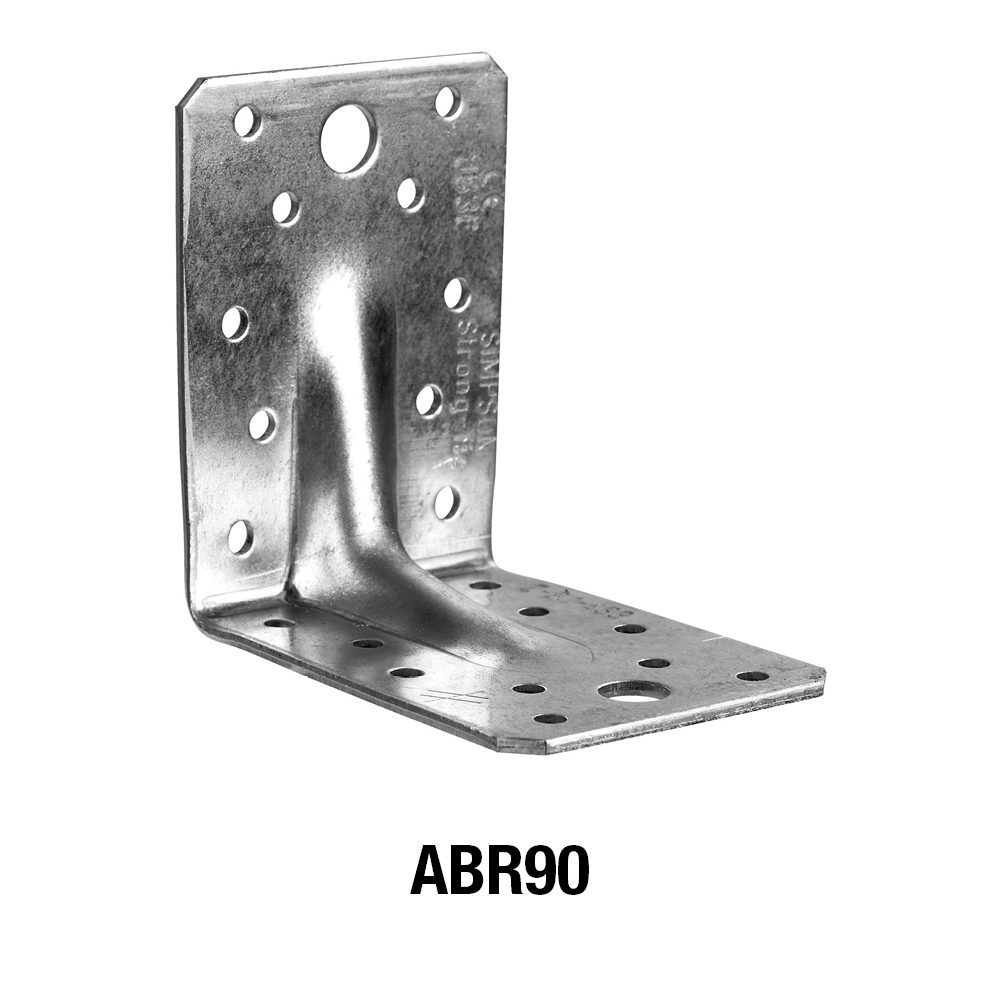

ABR90 | 8 | 10 | 7.87 | 10.66 | 13.32 | 9.21 | 11.07 | 11.78 | 8,1 / kmod^0,85 | - | 9,1 / kmod^0,75 |

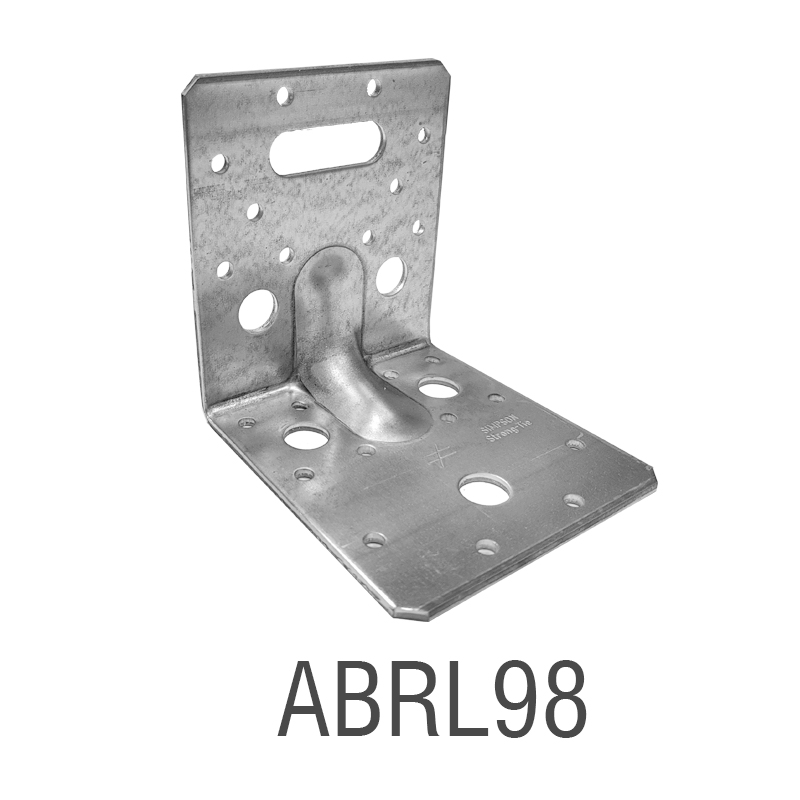

ABRL98 | 10 | 12 | 11.8 | 15.7 | 19.7 | 13.7 | 17.5 | 19.8 | 13.3 | 13.7 | 14 |

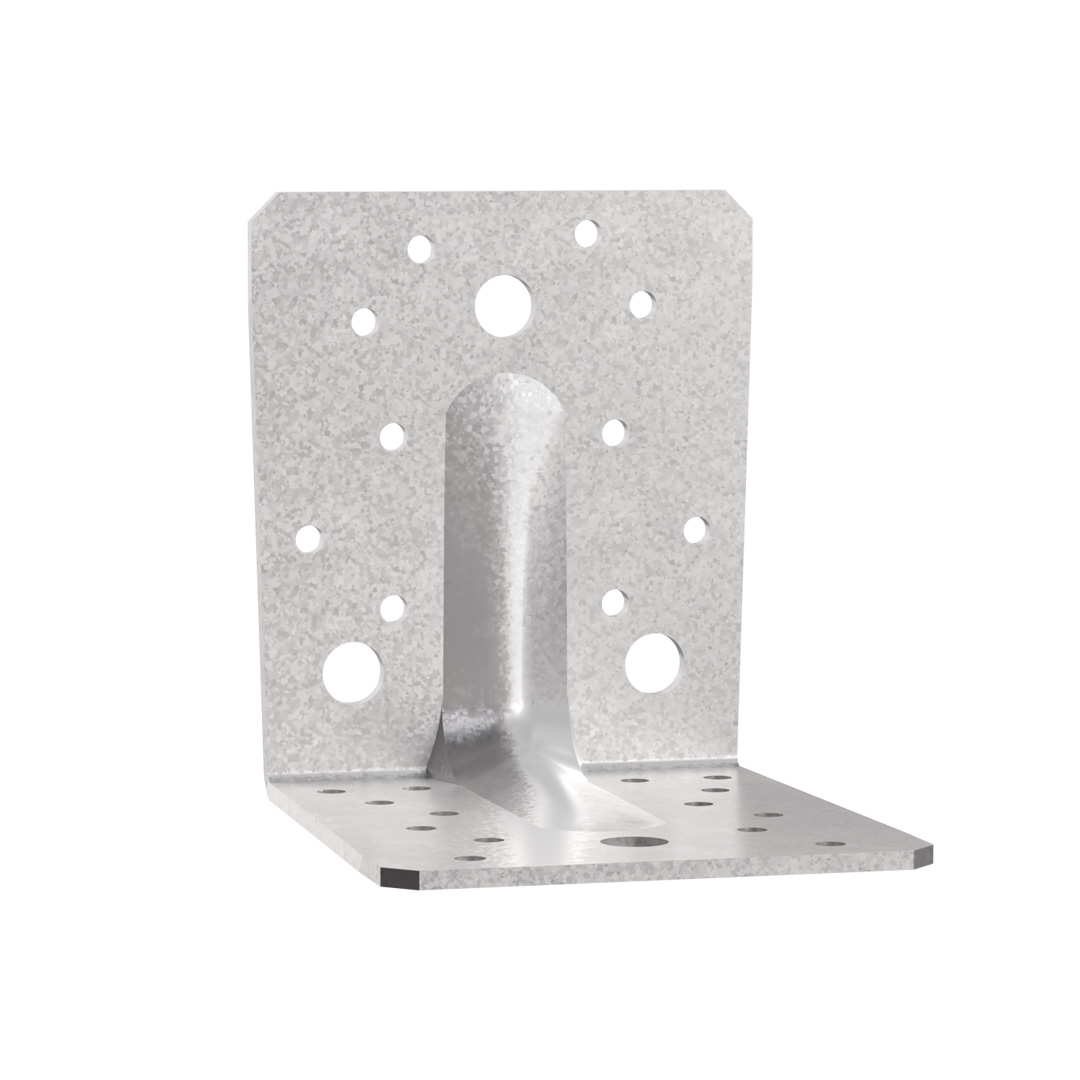

ABR105 | 10 | 14 | 10.78 | 14.33 | 17.91 | 14.57 | 19.01 | 20.22 | 12,9 / kmod^0,5 | - | 14,5 / kmod^0,75 |
*b = 75 mm und e = 130 mm
Um die Widerstandswerte für eine einzelne Winkel zu erhalten, dürfen die Werte in der obigen Tabelle halbiert werden, vorausgesetzt der Hauptträger ist drehsteif gelagert. Wiederstandswerte für drehweich gelagerte Hauptträger finden Sie in unserer ETA-06/0106.
Tragfähigkeiten - Balken an Balken - Teilausnagelung - 2 Winkel pro Anschluss
Artikel | Tragfähigkeiten - Balken an Balken - Teilausnagelung | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Verbindungsmittel | Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN] | ||||||||||
Schenkel A | Schenkel B | R1.k | R2.k = R3.k | R4.k = R5.k* | |||||||
Anzahl | Anzahl | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4,0x40 | CNA4,0x50 | CNA4,0x60 | |
ABR70 | 4 | 4 | 2,92 / kmod^0,25 | 3.9 | 4.87 | 4.88 | 6.48 | 6.89 | 2,1 / kmod^0,75 | - | 2,8 / kmod^0,4 |
ABR90 | 4 | 6 | 5.34 | 7.11 | 8.89 | 5.68 | 6.9 | 7.34 | 7 / kmod^0,4 | - | 8,5 / kmod^0,75 |
ABR98 | 4 | 6 | 7 | 9 | 10.8 | 6.9 | 8.8 | 9.7 | 11.6 | 13.1 | 13.3 |
ABRL98 | 4 | 6 | 7 | 9 | 10.8 | 6.9 | 8.8 | 9.7 | 11.6 | 13.1 | 13.3 |
ABR105 | 6 | 6 | 5.87 | 7.91 | 9.89 | 7.67 | 10.97 | 11.67 | 9 / kmod^0,4 | - | 12,5 / kmod^0,4 |
*b = 75 mm und e = 130 mm
Um die Widerstandswerte für eine einzelne Winkel zu erhalten, dürfen die Werte in der obigen Tabelle halbiert werden, vorausgesetzt der Hauptträger ist drehsteif gelagert. Wiederstandswerte für drehweich gelagerte Hauptträger finden Sie in unserer ETA-06/0106.
Tragfähigkeiten - Holz an Beton - 2 Winkelverbinder pro Anschluss
Artikel | Tragfähigkeiten - Balken an Beton | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Verbindungsmittel | Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN] | |||||||||
Schenkel A | Schenkel B | R1.k | R2.k = R3.k | |||||||
Anzahl | Typ | Anzahl | Typ | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
ABR105 | 10 | CNA | 1 | Ø10 | min(4,88; 7,7 / kmod) | min(6,48; 7,7 / kmod) | min(8,08; 7,7 / kmod) | 2.68 | 3.55 | 4.37 |
Die Verankerung im Beton ist separat nachzuweisen z.B. mit VT-HP® oder POLY-GPG® PLUS Injektionsmörtelsysteme.
